Acoustic A20 - Návod na použitie zosilňovača

Obsah

ČÍM SA A20 ODLIŠUJE

Váš nový zosilňovač Acoustic A20 je navrhnutý tak, aby skvele zniel s akýmkoľvek akustickým nástrojom alebo vokálmi.

Venovali sme veľa premýšľania a úsilia výberu presne tých správnych komponentov a navrhnutiu produktu, ktorý sa bude dať ľahko nastaviť, aby ste rýchlo našli hlas svojho nástroja a premietli ho za váš osobný priestor na vystupovanie.

Tu je niekoľko funkcií, ktoré sme vložili do A20, aby ste zneli čo najlepšie

  • 20 wattový výstup, ideálny pre sólové vystúpenia, skúšky a ďalšie
  • Dva vstupy, každý s kombinovanými konektormi XLR-1/4" pre použitie s nástrojmi alebo vokálnymi mikrofónmi
  • 1 x 8" koaxiálny reproduktor s polypropylénovým kužeľom s gumovým okrajom pre rozšírenú frekvenčnú odozvu, v kombinácii s výškovým reproduktorom pre zvonivú čistotu výšok
  • Dizajn skrinky s policovým portom pre rozšírenú basovú odozvu
  • 3-pásmový ekvalizér pre skvelé ovládanie tónov
  • Digitálny chorus s nastaviteľnou rýchlosťou
  • Digitálny reverb s nastaviteľnou úrovňou
  • Vari-control eliminácia spätnej väzby
  • Plnohodnotný priamy výstup s ground lift (odpojenie uzemnenia), pre-post EQ a úrovňou

Bez ohľadu na váš štýl hry alebo výber akustického nástroja zistíte, že váš nový zosilňovač zachytí a premietne to najlepšie z vášho hudobného hlasu.

ŠPECIFIKÁCIE

Výkon: 20W RMS

Ekvalizér:

Low ±15dB@100Hz
Med ±15dB@800Hz
High ±15dB@7kHz

Kanály: 1
Vstupy: 2
Digitálny Reverb
Digitálny Chorus
Filter na elimináciu spätnej väzby
Reproduktor: 8" Koaxiálny štúdiový monitorový štýl
Rozmery: 14.4"V x 13.0"Š x 15.8"H
Hmotnosť: 21.5 lbs.

STAROSTLIVOSŤ O VÁŠ NOVÝ ZOSILŇOVAČ

UMIESTNENIE

  • Aby ste predišli deformácii, zmene farby alebo vážnejšiemu poškodeniu, nevystavujte jednotku priamemu slnečnému žiareniu, zdrojom vysokej teploty alebo nadmernej vlhkosti.

NAPÁJANIE

  • Keď A20 nepoužívate, vypnite vypínač napájania.
  • Ak sa A20 nebude dlhší čas používať, mali by ste odpojiť napájací kábel zo zásuvky.
  • Nezapájajte napájací kábel do zásuvky, ktorá napája aj spotrebiče s vysokou spotrebou, ako sú elektrické ohrievače alebo televízory.
  • Nepoužívajte adaptéry s viacerými zástrčkami, pretože môžu znížiť kvalitu zvuku, spôsobiť chyby v prevádzke a spôsobiť možné poškodenie.
  • Aby ste predišli poškodeniu, pred pripojením alebo odpojením káblov vypnite vypínač napájania A20 a všetkých súvisiacich zariadení.

MANIPULÁCIA A PREPRAVA

  • Nikdy nepoužívajte nadmernú silu na žiadne časti.
  • Odpojte káble pevným uchopením zástrčiek. Neťahajte za káble.
  • Fyzické otrasy spôsobené pádom alebo nárazom môžu spôsobiť vážne poškodenie.

ČISTENIE

  • Čistite suchou, mäkkou handričkou.
  • Na odstránenie odolných nečistôt a špiny môžete použiť mierne navlhčenú handričku.
  • Nikdy nepoužívajte čistiace prostriedky, ako je alkohol alebo riedidlo.

ELEKTRICKÉ RUŠENIE

  • A20 obsahuje elektronické obvody, ktoré môžu spôsobiť rušenie, ak sú umiestnené príliš blízko rádiových alebo televíznych prijímačov. Ak k tomu dôjde, presuňte A20 ďalej od postihnutého zariadenia.

SERVIS A ÚPRAVY

  • V A20 sa nenachádzajú žiadne diely, ktoré by mohol opravovať používateľ.
  • Nepokúšajte sa otvoriť A20 ani vykonávať žiadne zmeny v obvodoch alebo dieloch. Stratíte tým záruku.

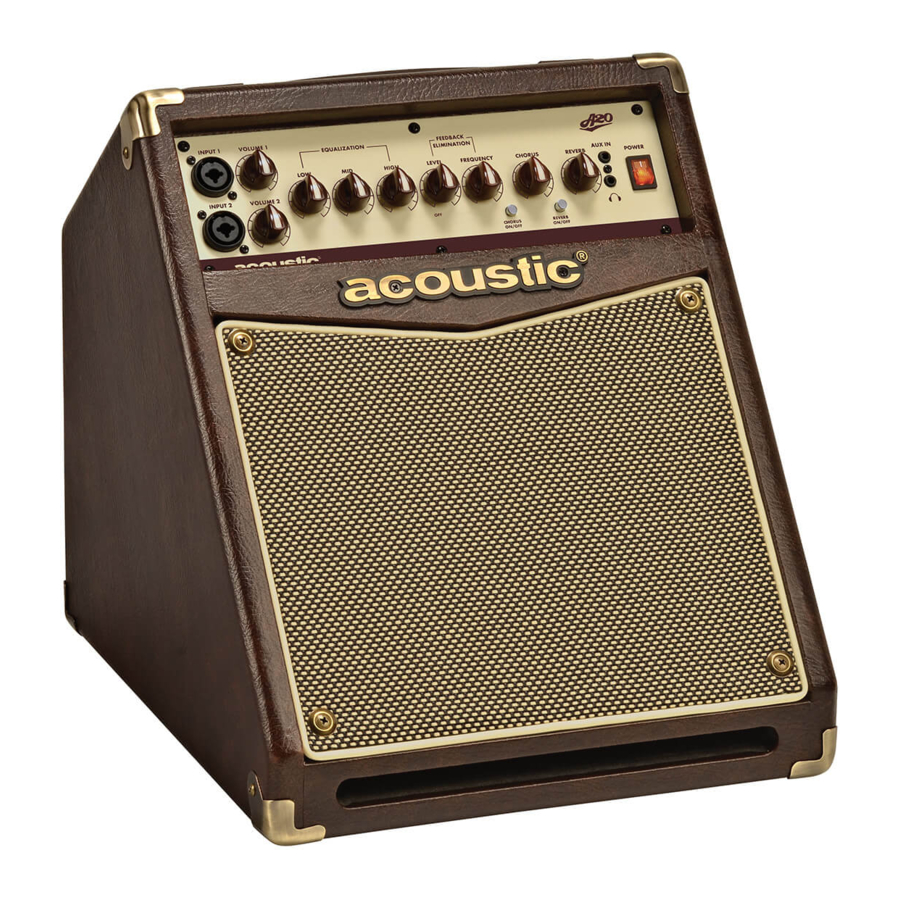

PREDNÝ PANEL

PREDNÝ PANEL - Pohľad 1

  1. VSTUPY (INPUTS) – kombinácia ¼" (2-žilový nástrojový kábel) alebo XLR (3-4-žilový mikrofón)
  2. OVLÁDANIE HLASITOSTI (VOLUME CONTROLS) - tieto ovládajú celkovú hlasitosť zodpovedajúceho vstupu. Ak má váš akustický nástroj predzosilňovač, mali by ste nastaviť ovládanie hlasitosti na vašom nástroji na približne polovičnú hlasitosť. Potom môžete nastaviť hlasitosť zosilňovača na vašu normálnu úroveň hrania a stále máte priestor na zvýšenie alebo zníženie hlasitosti podľa potreby z nástroja.
  3. EKVALIZÁCIA (EQUALIZATION)
    1. NÍZKA FREKVENCIA (LOW FREQUENCY) - nastavené na zvýšenie (15 dB) alebo zníženie (-15 dB) frekvencií pri 100 Hz. Ovláda najnižšie základné frekvencie na zvýraznenie tepla a hlbokých, plných tónov vášho akustického nástroja alebo vokálov.
    2. STREDNÁ FREKVENCIA (MIDRANGE FREQUENCY) - nastavené na zvýšenie (15 dB) alebo zníženie (-15 dB) frekvencií pri 800 Hz. Umožňuje vám ovládať definíciu a hlas vášho akustického nástroja alebo vokálov.
    3. VYSOKÁ FREKVENCIA (HIGH FREQUENCY) - nastavené na zvýšenie (15 dB) alebo zníženie (-15 dB) frekvencií pri 7 kHz. Zvýšenie tohto nastavenia zvýrazní čistotu a jas vášho akustického nástroja alebo vokálov.
  4. ELIMINÁCIA SPÄTNEJ VÄZBY (FEEDBACK ELIMINATION)
    1. ÚROVEŇ ELIMINÁCIE SPÄTNEJ VÄZBY (FEEDBACK ELIMINATION LEVEL) – toto nastavuje množstvo filtrovania spätnej väzby. Uistite sa, že ste toto ovládanie nastavili na "off" (vypnuté), ak nemáte žiadne problémy so spätnou väzbou.
    2. FREKVENCIA ELIMINÁCIE SPÄTNEJ VÄZBY (FEEDBACK ELIMINATION FREQUENCY) – toto nastavuje frekvenciu filtrovania spätnej väzby.

Ak chcete ovládať spätnú väzbu, postupujte takto:

  1. Nastavte ovládanie Level (úroveň) na nastavenie "12 o'clock" (12 hodín) alebo vyššie
  2. Otočte gombíkom Frequency (frekvencia) a pohybujte sa zľava doprava, aby ste vyhľadali frekvenciu, pri ktorej sa má potlačiť spätná väzba.
    1. Ak ste v nižšom registri, začnite v polohe "0".
    2. Ak je frekvencia vo vyššom registri, posúvajte sa doprava
    3. Keď je spätná väzba eliminovaná, znížte ovládanie Level (úroveň), kým sa spätná väzba nevráti, potom ju mierne upravte smerom nahor, kým nezmizne
  1. CHORUS
    1. Prepínač Chorus On (zapnutý) / Off (vypnutý) – toto vytvára trblietavý, hudobný tónový efekt.
    2. Ovládanie Chorus Rate (rýchlosť chorusu) - toto zrýchli rýchlosť efektu Chorus.
  2. REVERB
    1. Prepínač Reverb On (zapnutý) /Off (vypnutý) – toto simuluje prirodzenú atmosféru odrazových zvukových vĺn.
    2. Ovládanie Reverb Level (úroveň reverbu) – zvýšením ovládania úrovne sa zintenzívni množstvo reverbu prítomného vo vašom signáli.
  3. AUX IN – tento 1/8" 3-žilový Aux vstupný konektor vám umožní pripojiť CD, MP3 prehrávač alebo akýkoľvek iný stereo zdroj, aby ste mohli hrať spolu. Ak chcete ovládať hlasitosť tohto vstupu, upravte výstupnú hlasitosť zariadenia.
  4. SLÚCHADLÁ (HEADPHONE) - tento 1/8" 3-žilový konektor je určený na pripojenie slúchadiel. Pri použití odpojí interný reproduktor.
  5. NAPÁJANIE (POWER) – tento kolískový prepínač sa rozsvieti jemnou jantárovou farbou, keď je zosilňovač zapnutý a pripravený na hranie.

PREDNÝ PANEL - Pohľad 2

ZADNÝ PANEL

ZADNÝ PANEL

  1. NAPÁJANIE (POWER)
    1. AC LINE IN – tento konektor prijíma štandardný uzemnený kábel CLASS 1 IEC (súčasť balenia) na zabezpečenie striedavého napájania zosilňovača.
    2. VOLTAGE SELECTOR – používa sa na výber úrovne vstupného napätia na 110/115 V alebo 220/230 V. Štandardy napätia sa v jednotlivých krajinách líšia.
      Tento prepínač je prednastavený vo výrobe. Nastavenie prepínača napájacieho napätia na nesprávne vstupné napätie môže poškodiť napájací zdroj a prípadne aj iné časti vášho zariadenia.
  2. PRIAMY VÝSTUP (DIRECT OUTPUT)
    1. Prepínač PRE/POST EQ – tento prepínač určuje, či bude váš priamy výstupný signál ovplyvnený nastaveniami ekvalizácie na prednom paneli. V nastavení PRE nie je priamy signál ovplyvnený nastaveniami na prednom paneli; v nastavení POST je priamy signál ovplyvnený nastaveniami EQ.
    2. ÚROVEŇ PRIAMEHO VÝSTUPU (DIRECT OUTPUT LEVEL) – toto nastavuje celkovú úroveň priameho výstupu.
    3. PRIAMY VÝSTUP (DIRECT OUTPUT) – pripojte štandardný vyvážený kábel XLR z tohto konektora, aby ste poskytli signál na úrovni linky do vášho PA systému, aktívneho reproduktora alebo iného napájaného výstupného zariadenia.
    4. GROUND LIFT – tento prepínač odpojí kolík 1 na konektore XLR, ktorý je pripojený k tienenie v kábli a funguje ako uzemňovací bod obvodu, čím sa znižuje hluk súvisiaci s uzemnením.
  3. EFEKTOVÁ SLUČKA (EFFECTS LOOP)
    tieto ¼" nevyvážené send (odoslanie) a returns (návrat) vám umožňujú spúšťať externé efekty medzi predzosilňovačom a výkonovým zosilňovačom, čo vedie k čistejšiemu efektovému signálu a čistejším úrovniam (úroveň linky vs. úroveň nástroja). Pripojte Send (odoslanie) k vstupu vášho efektového zariadenia a výstup z vášho zariadenia k Return (návrat).

www.AcousticAmplification.com

Referencie

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Acoustic A20 - Návod na použitie zosilňovača
