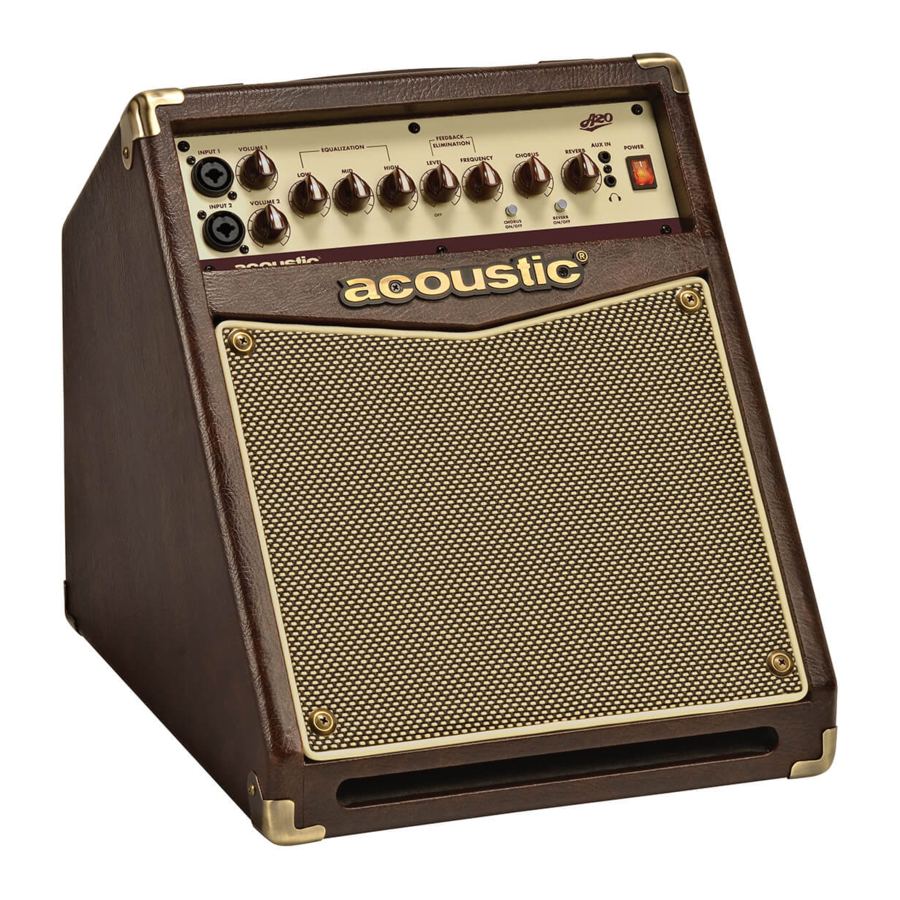

Acoustic A20 - Priručnik za pojačalo

Sadržaj

ŠTO IZDVAJA A20

Vaše novo Acoustic A20 pojačalo dizajnirano je da zvuči sjajno s bilo kojim akustičnim instrumentom ili vokalom.

Uložili smo puno razmišljanja i truda u odabir točno pravih komponenti i dizajniranje proizvoda koji će se lako prilagoditi kako biste brzo pronašli glas svog instrumenta i projicirali ga izvan svog osobnog prostora za izvedbu.

Evo nekoliko značajki koje smo ugradili u A20 kako biste zvučali najbolje što možete

  • Izlazna snaga od 20 W, savršena za solo nastupe, probe i još mnogo toga
  • Dva ulaza, svaki s kombiniranim XLR-1/4" priključcima za upotrebu s instrumentima ili vokalnim mikrofonima
  • 1 x 8" koaksijalni zvučnik s polipropilenskim konusom s gumenim okvirom za prošireni frekvencijski odziv, u kombinaciji s visokotoncem za zvonku jasnoću visokih tonova
  • Dizajn kućišta s policama za prošireni odziv basa
  • 3-pojasni EQ za izvrsnu tonsku kontrolu
  • Digitalni chorus s podesivom brzinom
  • Digitalni reverb s podesivom razinom
  • Vari-control eliminacija povratne sprege
  • Direktni izlaz s punim značajkama s podizanjem uzemljenja, pre-post EQ i razinom

Bez obzira na vaš stil sviranja ili izbor akustičnog instrumenta, otkrit ćete da će vaše novo pojačalo uhvatiti i projicirati najbolje od vašeg glazbenog glasa.

SPECIFIKACIJE

Snaga: 20W RMS

Ekvilajzer:

Low ±15dB@100Hz
Med ±15dB@800Hz
High ±15dB@7kHz

Kanali: 1
Ulazi: 2
Digitalni Reverb
Digitalni Chorus
Filter za eliminaciju povratne sprege
Zvučnik: 8" Co-ax Studio Monitor Style
Dimenzije: 14.4"V x 13.0"Š x 15.8"D
Težina: 21.5 lbs.

BRIGA O VAŠEM NOVOM POJAČALU

LOKACIJA

  • Kako biste izbjegli deformaciju, promjenu boje ili ozbiljnija oštećenja, ne izlažite uređaj izravnoj sunčevoj svjetlosti, izvorima visoke temperature ili prekomjernoj vlazi.

NAPAJANJE

  • Isključite prekidač napajanja kada A20 nije u upotrebi.
  • AC kabel treba isključiti iz AC utičnice ako se A20 neće koristiti dulje vrijeme.
  • Izbjegavajte uključivanje AC kabela u AC utičnicu koja također napaja uređaje s visokom potrošnjom, kao što su električni grijači ili televizori.
  • Izbjegavajte korištenje adaptera s više utikača jer oni mogu smanjiti kvalitetu zvuka, uzrokovati pogreške u radu i dovesti do mogućih oštećenja.
  • Kako biste izbjegli oštećenja, isključite prekidač napajanja A20 i sve povezane uređaje prije spajanja ili odspajanja kabela.

RUKOVANJE I TRANSPORT

  • Nikada ne primjenjujte pretjeranu silu na bilo koji dio.
  • Odspojite kabele čvrstim hvatanjem utikača. Ne povlačite kabele.
  • Fizički udarci uzrokovani padom ili udarcem mogu dovesti do ozbiljnih oštećenja.

ČIŠĆENJE

  • Čistite suhom, mekom krpom.
  • Za uklanjanje tvrdokorne prljavštine može se koristiti blago vlažna krpa.
  • Nikada ne koristite sredstva za čišćenje kao što su alkohol ili razrjeđivač.

ELEKTRIČNE SMETNJE

  • A20 sadrži elektroničke sklopove koji mogu uzrokovati smetnje ako se postave preblizu radio ili televizijskim prijemnicima. Ako se to dogodi, premjestite A20 dalje od pogođene opreme.

SERVIS I MODIFIKACIJA

  • U A20 nema dijelova koje korisnik može servisirati.
  • Ne pokušavajte otvoriti A20 ili izvršiti bilo kakve promjene na sklopovima ili dijelovima. To će poništiti jamstvo.

PREDNJA PLOČA

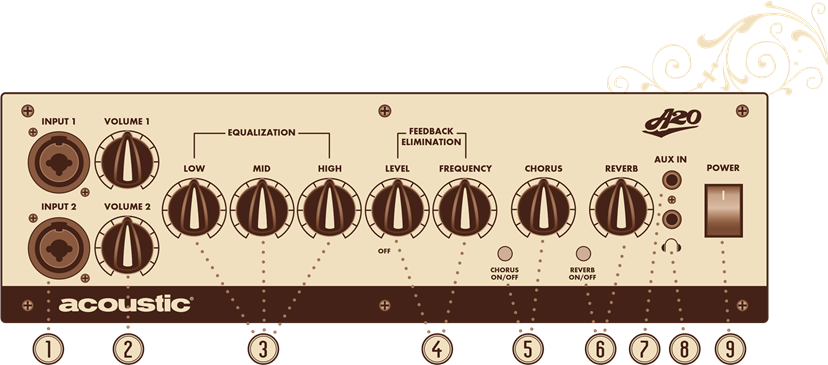

PREDNJA PLOČA - Prikaz 1

  1. ULAZI (INPUTS) – kombinacija ¼" (2-žilni kabel za instrument) ili XLR (3-4 žilni mikrofon)
  2. KONTROLE GLASNOĆE (VOLUME CONTROLS) - one podešavaju ukupnu glasnoću odgovarajućeg ulaza. Ako vaš akustični instrument ima pretpojačalo, trebali biste postaviti kontrolu glasnoće na instrumentu na otprilike pola glasnoće. Zatim možete podesiti glasnoću pojačala na svoju normalnu razinu sviranja i još uvijek imati prostora za povećanje ili smanjenje glasnoće prema potrebi s instrumenta.
  3. EKVILIZACIJA (EQUALIZATION)
    1. NISKA FREKVENCIJA (LOW FREQUENCY) - postavljeno za pojačavanje (15 dB) ili smanjenje (-15 dB) frekvencija na 100Hz. Kontrolira najniže temeljne frekvencije kako bi se poboljšala toplina i duboki, puni tonovi vašeg akustičnog instrumenta ili vokala.
    2. SREDNJA FREKVENCIJA (MIDRANGE FREQUENCY) - postavljeno za pojačavanje (15 dB) ili smanjenje (-15 dB) frekvencija na 800Hz. Omogućuje vam kontrolu definicije i glasa vašeg akustičnog instrumenta ili vokala.
    3. VISOKA FREKVENCIJA (HIGH FREQUENCY) - postavljeno za pojačavanje (15 dB) ili smanjenje (-15 dB) frekvencija na 7kHz. Povećanje ovoga poboljšat će jasnoću i svjetlinu vašeg akustičnog instrumenta ili vokala.
  4. ELIMINACIJA POVRATNE SPREGE (FEEDBACK ELIMINATION)
    1. RAZINA ELIMINACIJE POVRATNE SPREGE (FEEDBACK ELIMINATION LEVEL) – ovo podešava količinu filtriranja povratne sprege. Obavezno postavite ovu kontrolu na "off" (isključeno) ako ne osjećate probleme s povratnom spregom.
    2. FREKVENCIJA ELIMINACIJE POVRATNE SPREGE (FEEDBACK ELIMINATION FREQUENCY) – ovo podešava frekvenciju filtriranja povratne sprege.

Za kontrolu povratne sprege, učinite sljedeće:

  1. Postavite kontrolu razine na postavku "12 sati" ili više
  2. Okrenite gumb za frekvenciju, pomičući se s lijeva na desno, kako biste potražili frekvenciju na kojoj se povratna sprega treba potisnuti.
    1. Ako ste u nižem registru, počnite od položaja "0".
    2. Pomaknite se udesno ako je frekvencija u višem registru
    3. Kada se povratna sprega eliminira, smanjite kontrolu razine dok se povratna sprega ne vrati, a zatim podesite malo prema gore dok ne nestane
  1. CHORUS
    1. Chorus On (uključeno) / Off switch (isključeno) – ovo stvara svjetlucavi, glazbeni tonski efekt.
    2. Chorus Rate control (kontrola brzine chorusa) - ovo će ubrzati brzinu efekta Chorus.
  2. REVERB
    1. Reverb On (uključeno) /Off switch (isključeno) – ovo simulira prirodni ambijent reflektirajućih zvučnih valova.
    2. Reverb Level control (kontrola razine reverba) – povećanje kontrole razine pojačat će količinu reverba prisutnog u vašem signalu.
  3. AUX IN – ovaj 1/8" 3-žilni Aux ulazni priključak omogućit će vam da priključite CD, MP3 player ili bilo koji drugi stereo izvor kako biste mogli svirati uz njega. Za kontrolu glasnoće ovog ulaza, podesite izlaznu glasnoću uređaja.
  4. SLUŠALICE (HEADPHONE) – ovaj 1/8" 3-žilni priključak je za priključivanje slušalica. Kada se koristi, isključit će interni zvučnik.
  5. NAPAJANJE (POWER) – ovaj preklopni prekidač svijetlit će mekom jantarnom bojom kada je pojačalo uključeno i spremno za sviranje.

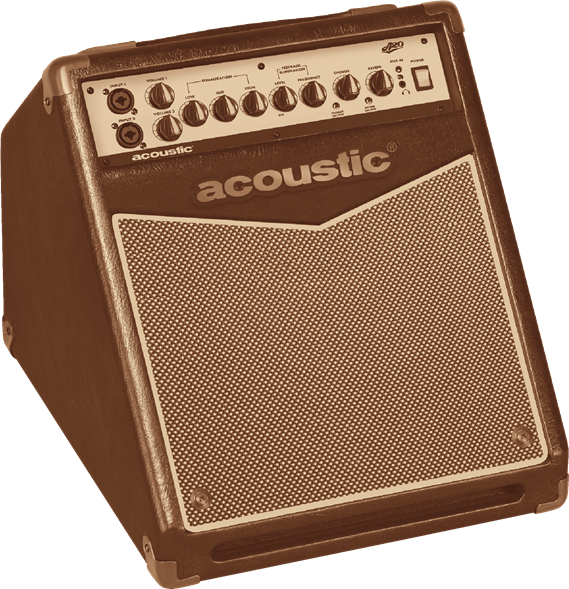

PREDNJA PLOČA - Prikaz 2

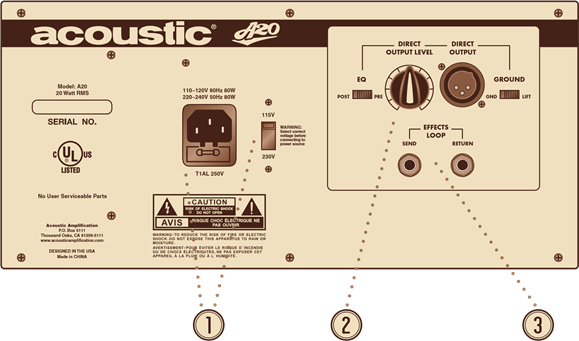

STRAŽNJA PLOČA

STRAŽNJA PLOČA

  1. NAPAJANJE (POWER)
    1. AC LINE IN – ovaj utikač prihvaća standardni CLASS 1 IEC uzemljeni kabel (uključen) za napajanje pojačala AC strujom.
    2. VOLTAGE SELECTOR (BIRANJE NAPONA) – koristi se za odabir razine ulaznog napona na 110/115V ili 220/230V. Standardi napona razlikuju se ovisno o zemlji.
      Ovaj prekidač je unaprijed postavljen u tvornici. Postavljanje prekidača napona napajanja na pogrešan ulazni napon može oštetiti napajanje i moguće druge dijelove vaše opreme.
  2. DIREKTNI IZLAZ (DIRECT OUTPUT)
    1. PRE/POST EQ Switch (PRE/POST EQ prekidač) – ovaj prekidač određuje hoće li na vaš direktni izlazni signal utjecati postavke ekvilizacije na prednjoj ploči. U PRE postavci, na direktni signal ne utječu postavke na prednjoj ploči; u POST postavci, na direktni signal utječu postavke EQ.
    2. RAZINA DIREKTNOG IZLAZA (DIRECT OUTPUT LEVEL) – ovo podešava ukupnu razinu direktnog izlaza.
    3. DIREKTNI IZLAZ (DIRECT OUTPUT) – spojite standardni XLR balansirani kabel iz ovog priključka kako biste osigurali signal linijske razine vašem PA sustavu, aktivnom zvučniku ili drugom aktivnom izlaznom uređaju.
    4. GROUND LIFT (PODIZANJE UZEMLJENJA) – ovaj prekidač isključuje pin 1 na XLR priključku, koji je spojen na oklop u kabelu i djeluje kao točka uzemljenja kruga, smanjujući buku povezanu s uzemljenjem.
  3. PETLJA EFEKATA (EFFECTS LOOP)
    ovi ¼" neuravnoteženi send i return omogućuju vam pokretanje vanjskih efekata između pretpojačala i pojačala snage, što rezultira jasnijim signalom efekata i čišćim razinama (linijska razina u odnosu na razinu instrumenta). Spojite Send na ulaz vašeg uređaja za efekte, a izlaz s vašeg uređaja na Return.

www.AcousticAmplification.com
