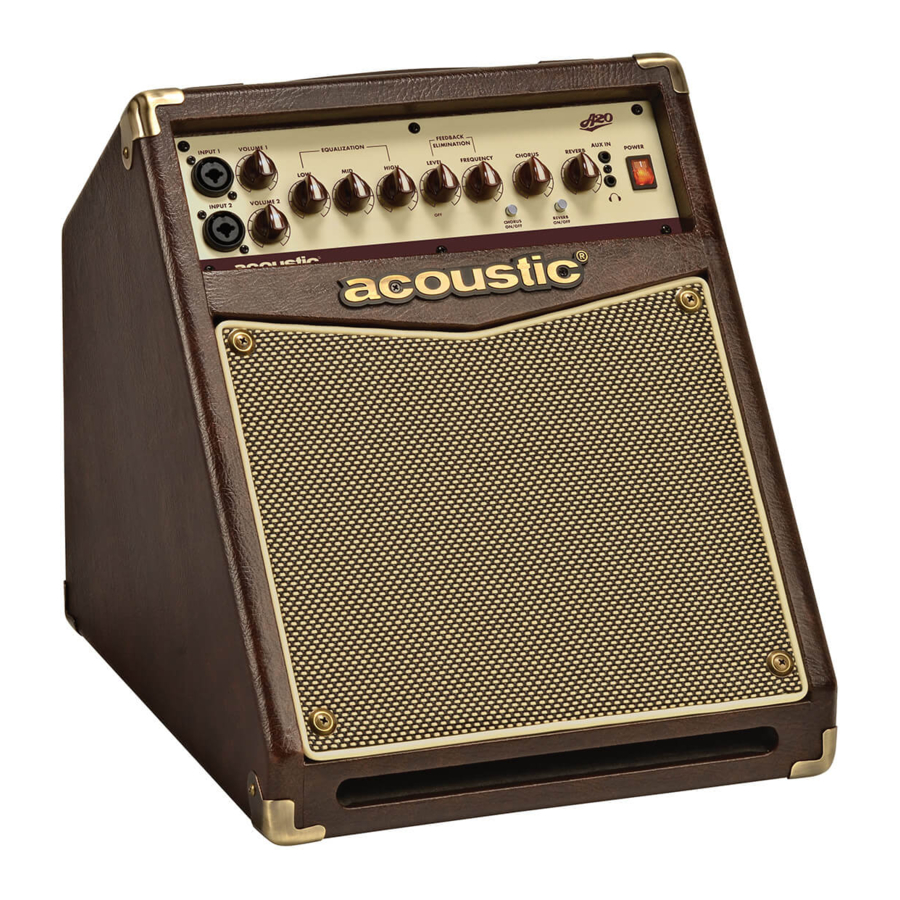

Acoustic A20 - Күшейткіш нұсқаулығы

A20-ны не ерекшелейді

Сіздің жаңа Acoustic A20 күшейткіші кез келген акустикалық аспаппен немесе вокалмен керемет дыбыстауға арналған.

Біз дәл дұрыс компоненттерді таңдауға және сіздің аспабыңыздың дауысын жылдам тауып, оны жеке орындау кеңістігінен тыс проекциялау үшін реттеуге оңай болатын өнімді жасауға көп күш салдық.

Міне, сізді жақсырақ дыбыстау үшін A20-ға енгізген бірнеше мүмкіндік

• 20 ватт шығыс, жеке орындау, репетиция және т.б. үшін өте қолайлы
• Екі кіріс, әрқайсысында аспаптармен немесе вокалдық микрофондармен пайдалану үшін XLR-1/4" біріктірілген ұялары бар
• Кеңейтілген жиілік реакциясы үшін резеңке қоршауы бар полипропиленді конусы бар 1 x 8" ко-аксиалды динамик, жоғары деңгейлі анықтық үшін твиттермен біріктірілген
• Кеңейтілген бас реакциясы үшін сөрелік-порттық кабинет дизайны
• Керемет тоналды басқару үшін 3 жолақты EQ
• Реттелетін жылдамдығы бар сандық хор
• Реттелетін деңгейі бар сандық реверберация
• Vari-control кері байланысын жою
• Жерді көтеру, EQ алды-соңы және деңгейі бар толық мүмкіндікті тікелей шығыс

Ойнау стиліңіз немесе акустикалық аспапты таңдауыңыз қандай болса да, сіздің жаңа күшейткішіңіз сіздің музыкалық дауысыңыздың ең жақсысын түсіріп, проекциялайтынын көресіз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Қуат: 20W RMS

Эквалайзер:

Төмен ±15dB@100Hz
Орташа ±15dB@800Hz
Жоғары ±15dB@7kHz

Арналар: 1
Кірістер: 2
Сандық реверберация
Сандық хор
Кері байланысты жою сүзгісі
Динамик: 8" Ко-аксиалды студиялық монитор стилі
Өлшемдері: 14.4"H x 13.0"W x 15.8"D
Салмағы: 21.5 lbs.

ЖАҢА КҮШЕЙТКІШІҢІЗГЕ КҮТІМ ЖАСАУ

ОРНАЛАСУЫ

• Деформацияны, түссізденуді немесе одан да ауыр зақымдануды болдырмау үшін құрылғыны тікелей күн сәулесіне, жоғары температура көздеріне немесе шамадан тыс ылғалдылыққа ұшыратпаңыз.

ҚУАТ КӨЗІ

• A20 пайдаланылмаған кезде қуат қосқышын өшіріңіз.
• Егер A20 ұзақ уақыт бойы пайдаланылмаса, айнымалы ток кабелін айнымалы ток розеткасынан ажырату керек.
• Айнымалы ток кабелін электр жылытқыштары немесе теледидарлар сияқты жоғары тұтыну құрылғыларын қуаттайтын айнымалы ток розеткасына қосудан аулақ болыңыз.
• Дыбыс сапасын төмендетуі, жұмыс қателеріне әкелуі және ықтимал зақымдануға әкелуі мүмкін болғандықтан, көп розеткалы адаптерлерді пайдаланудан аулақ болыңыз.
• Зақымдануды болдырмау үшін кабельдерді қоспас бұрын немесе ажыратпас бұрын A20 қуат қосқышын және барлық қатысты құрылғыларды өшіріңіз.

ӨҢДЕУ ЖӘНЕ ТАСЫМАЛДАУ

• Ешқашан ешбір бөлікке шамадан тыс күш қолданбаңыз.
• Ашаларды мықтап ұстап, кабельдерді ажыратыңыз. Кабельдерді тартпаңыз.
• Түсіру немесе соғу салдарынан болатын физикалық соққылар ауыр зақымдануға әкелуі мүмкін.

ТАЗАЛАУ

• Құрғақ, жұмсақ шүберекпен тазалаңыз.
• Қатты кір мен ласты кетіру үшін сәл дымқыл шүберекті пайдалануға болады.
• Ешқашан спирт немесе еріткіш сияқты тазалағыштарды пайдаланбаңыз.

ЭЛЕКТРЛІК КЕДЕРГІ

• A20 құрамында радио немесе теледидар қабылдағыштарына тым жақын орналасса, кедергі келтіруі мүмкін электрондық схема бар. Егер бұл орын алса, A20-ны зардап шеккен жабдықтан алысырақ жылжытыңыз.

ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ МОДИФИКАЦИЯ

• A20-да пайдаланушыға қызмет көрсететін бөліктер жоқ.
• A20-ны ашуға немесе схемалар мен бөлшектерге қандай да бір өзгеріс енгізуге тырыспаңыз. Бұл кепілдікті жарамсыз етеді.

АЛДЫҢҒЫ ПАНЕЛЬ

1. КІРІСТЕР – біріктірілген ¼" (2 өткізгішті аспап кабелі) немесе XLR (3-4 өткізгішті микрофон)
2. ДЫБЫС ДЕҢГЕЙІН БАСҚАРУ ЭЛЕМЕНТТЕРІ - бұлар сәйкес кірістің жалпы қаттылығын реттейді. Егер сіздің акустикалық аспабыңызда алдын ала күшейткіш болса, аспабыңыздағы дыбыс деңгейін басқару элементін шамамен жарты дыбыс деңгейіне қою керек. Содан кейін күшейткіштің дыбыс деңгейін қалыпты ойнату деңгейіне дейін реттей аласыз және қажет болған жағдайда аспаптан дыбыс деңгейін арттыру немесе азайту үшін әлі де орын болады.
3. ЭКВАЛИЗАЦИЯ
   1. ТӨМЕН ЖИІЛІК - 100 Гц жиіліктерін арттыру (15 дБ) немесе кесу (-15 дБ) үшін орнатыңыз. Акустикалық аспабыңыздың немесе вокалдың жылылығын және терең, толық тонды жақсарту үшін ең төменгі негізгі жиіліктерді басқарады.
   2. ОРТАША ЖИІЛІК - 800 Гц жиіліктерін арттыру (15 дБ) немесе кесу (-15 дБ) үшін орнатыңыз. Акустикалық аспабыңыздың немесе вокалдың анықтамасы мен дауысын басқаруға мүмкіндік береді.
   3. ЖОҒАРЫ ЖИІЛІК - 7 кГц жиіліктерін арттыру (15 дБ) немесе кесу (-15 дБ) үшін орнатыңыз. Мұны арттыру сіздің акустикалық аспабыңыздың немесе вокалдың айқындылығы мен жарықтығын арттырады.
4. КЕРІ БАЙЛАНЫСТЫ ЖОЮ
   1. КЕРІ БАЙЛАНЫСТЫ ЖОЮ ДЕҢГЕЙІ – бұл кері байланыс сүзгісінің мөлшерін реттейді. Егер сізде кері байланыс мәселелері болмаса, бұл басқару элементін "өшірулі" күйіне қоюды ұмытпаңыз.
   2. КЕРІ БАЙЛАНЫСТЫ ЖОЮ ЖИІЛІГІ – бұл кері байланыс сүзгісінің жиілігін реттейді.

Кері байланысты басқару үшін келесі әрекеттерді орындаңыз:

1. Деңгейді басқару элементін "сағат 12" күйіне немесе одан жоғары қойыңыз
2. Жиілік тұтқасын солдан оңға жылжытып, кері байланысты басу керек жиілікті іздеңіз.
   1. Төменгі регистрде болса, "0" позициясынан бастаңыз
   2. Егер жиілік жоғары регистрде болса, оңға қарай жылжытыңыз
   3. Кері байланыс жойылған кезде, кері байланыс қайтарылғанша деңгейді басқару элементін азайтыңыз, содан кейін ол жойылғанша сәл жоғары қарай реттеңіз

5. ХОР
   1. Хор қосулы / Өшірулі қосқыш – бұл жылтыраған, музыкалық тоналды эффект жасайды.
   2. Хор жылдамдығын басқару - бұл хор эффектісінің жылдамдығын арттырады.
6. РЕВЕРБЕРАЦИЯ
   1. Реверберация қосулы /Өшірулі қосқыш – бұл шағылысатын дыбыс толқындарының табиғи атмосферасын имитациялайды.
   2. Реверберация деңгейін басқару – деңгейді басқаруды арттыру сіздің сигналыңыздағы реверберация мөлшерін күшейтеді.
7. AUX IN – бұл 1/8" 3 өткізгішті Aux кіріс ұясы CD, MP3 ойнатқышын немесе кез келген басқа стерео көзін қосуға мүмкіндік береді, сондықтан сіз бірге ойнай аласыз. Бұл кірістің дыбыс деңгейін басқару үшін құрылғының шығыс дыбыс деңгейін реттеңіз.
8. ҚҰЛАҚҚАП - бұл 1/8" 3 өткізгішті ұя құлаққаптарды қосуға арналған. Пайдаланылған кезде ол ішкі динамикті ажыратады.
9. ҚУАТ – бұл рокер қосқышы күшейткіш қосылып, ойнауға дайын болғанда жұмсақ кәріптас түсімен жарықтандырылады.

АРТҚЫ ПАНЕЛЬ

1. ҚУАТ
   1. AC LINE IN – бұл штепсель күшейткішке айнымалы ток қуатын беру үшін стандартты CLASS 1 IEC жерге тұйықталған кабелін (жинақта) қабылдайды.
   2. КЕРНЕУ ТАҢДАУЫШЫ – 110/115V немесе 220/230V кернеу деңгейіне кірісті таңдау үшін пайдаланылады. Кернеу стандарттары елге байланысты өзгереді.
      Бұл қосқыш зауытта алдын ала орнатылған. Қуат көзінің кернеу қосқышын дұрыс емес кіріс кернеуіне орнату қуат көзін және жабдықтың басқа бөліктерін зақымдауы мүмкін.
2. ТІКЕЛЕЙ ШЫҒЫС
   1. EQ алды/соңы қосқышы – бұл қосқыш сіздің тікелей шығыс сигналыңызға алдыңғы панельдің эквалайзер параметрлері әсер ететінін анықтайды. PRE параметрінде тікелей сигналға алдыңғы панель параметрлері әсер етпейді; POST параметрінде тікелей сигналға EQ параметрлері әсер етеді.
   2. ТІКЕЛЕЙ ШЫҒЫС ДЕҢГЕЙІ – бұл тікелей шығыстың жалпы деңгейін реттейді.
   3. ТІКЕЛЕЙ ШЫҒЫС – PA жүйесіне, қуатты динамикке немесе басқа қуатты шығыс құрылғысына желілік деңгейлі сигналды қамтамасыз ету үшін осы ұядан стандартты XLR теңгерімді кабелін қосыңыз.
   4. ЖЕРДІ КӨТЕРУ – бұл қосқыш XLR ұясындағы 1 түйреуішті ажыратады, ол кабельдегі қалқанға қосылған және тізбектің жерге тұйықталу нүктесі ретінде әрекет етеді, жерге байланысты шуды азайтады.
3. ЭФФЕКТІЛЕР ЦИКЛІ
   бұл ¼" теңгерімсіз жіберу және қайтару сізге алдын ала күшейткіш пен қуат күшейткіші арасында сыртқы эффектілерді іске қосуға мүмкіндік береді, нәтижесінде эффектілер сигналы айқынырақ және деңгейлер тазарақ болады (желі деңгейі және аспап деңгейі). Жіберуді эффектілі құрылғылардың кірісіне, ал құрылғыдан шығысты Қайтаруға қосыңыз.
