EZVIZ LC1 - Manuál pro chytrou bezpečnostní kameru s reflektorem

Obsah

Co je v balení

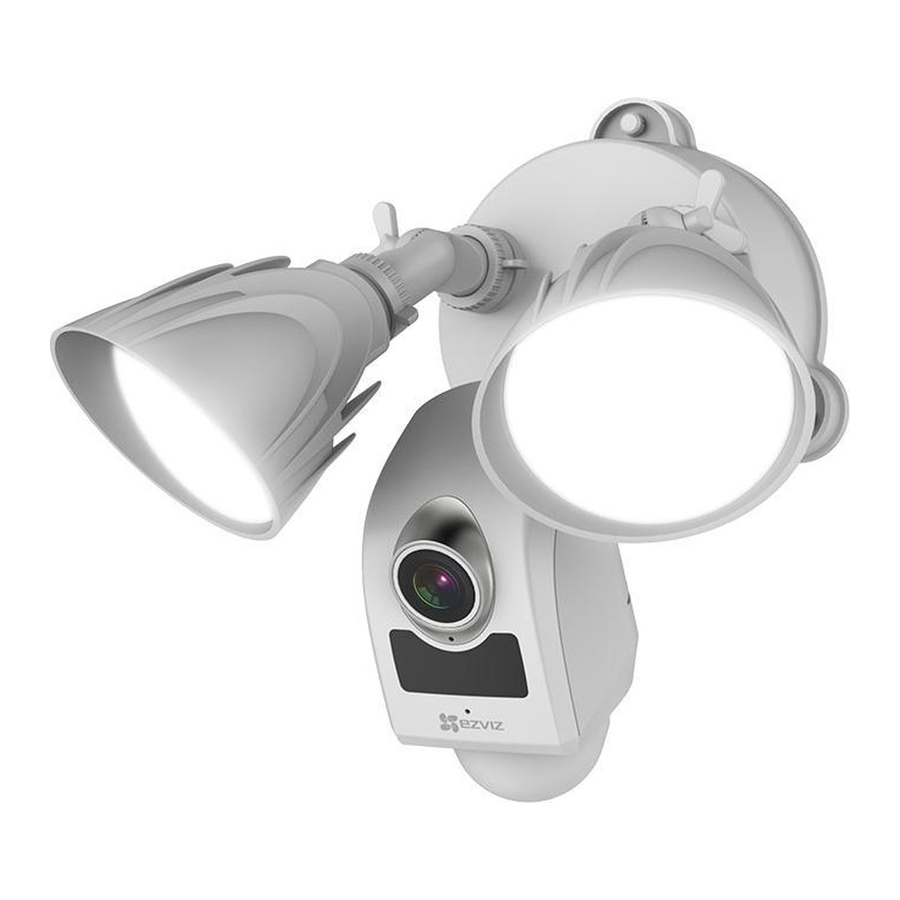

Kamera s reflektorem

Kamera s reflektorem

Instalace kamery s reflektorem

  1. Vypněte elektřinu na jističi, který ovládá obvod kamery s reflektorem.
    informaceNechte jistič vypnutý po celou dobu instalace.

  2. Úplně vytáhněte kameru s reflektorem ze základny.
    Odšroubujte šroub montážní základny, poté stiskněte spodní tlačítko až dolů a zatáhněte za provázek, abyste montážní základnu sundali.

  3. Odstraňte stávající reflektor z propojovací krabice.
    informaceOdpojte tři sady vodičů od reflektoru, a pokud je k vaší propojovací krabici připevněna nějaká stávající montážní konzola, odstraňte i tu.
    Instalace kamery s reflektorem - Krok 1
  4. Nainstalujte držák na propojovací krabici pomocí montážních šroubů.

  5. Odloupněte bílou pásku z těsnění a přilepte těsnění na montážní základnu.
    informaceUjistěte se, že středový otvor lícují se středovým otvorem na montážní základně.

  6. Připojte propojovací krabici a 3-vodičový konektor kamery s reflektorem.
    Vodič z propojovací krabice Připojte k odpovídajícímu vodiči na kameře
    Zelený/Měděný-Uzemnění Zelený
    Černý-Horký Černý
    Bílý-Neutrální Bílý

    informaceSpojte každý barevný vodič z kamery s reflektorem se stejnou barvou z propojovací krabice (zelený se zeleným, bílý s bílým, černý s černým).

  7. Namontujte základnu pomocí dodaného dlouhého šroubu držáku skrz středový otvor pro šroub.
    informaceUjistěte se, že těsnění a základna jsou utažené a nehýbou se.
    Instalace kamery s reflektorem - Krok 2
  8. Nasaďte kameru s reflektorem na základní desku.
    Upravte polohu kamery a ujistěte se, že horní otvor pro šroub odpovídá otvoru na základně. Namontujte kameru na základnu pomocí šroubu montážní základny v horní základně. Nejprve upevněte spodní tlačítko a horní šroub namontujte později.

  9. Upravte polohu LED světel a kamery. Instalace je dokončena.
    LED Indikátor
    Svítí červeně Inicializace
    Bliká modře Připraveno pro konfiguraci Wi-Fi
    Svítí modře Síť připojena

  10. Zapněte napájení obvodu kamery s reflektorem.

Nastavení kamery s reflektorem

  1. Vytvořte uživatelský účet
  • Připojte svůj mobilní telefon k Wi-Fi.
  • Stáhněte a nainstalujte aplikaci.
  • Spusťte aplikaci a zaregistrujte si uživatelský účet podle průvodce spuštěním.
  1. Přidejte kameru s reflektorem do aplikace (APP)
  • Přihlaste se do aplikace.
  • Na domovské obrazovce aplikace klepněte na "+" v pravém horním rohu a přejděte do rozhraní pro skenování QR kódu.
  • Naskenujte QR kód na kameře s reflektorem.
  • Postupujte podle průvodce aplikace a dokončete konfiguraci Wi-Fi.
    informacePokud chcete změnit Wi-Fi kameru s reflektorem, stiskněte a podržte tlačítko reset po dobu 5 sekund a opakujte tuto část.
    informace
    • Kamera s reflektorem pracuje s 2,4GHz Wi-Fi signály. Pokud máte dvoupásmový router se samostatnými 2,4GHz a 5GHz sítěmi, ujistěte se, že je váš telefon připojen k 2,4GHz síti.
    • Pokud je signál vaší Wi-Fi sítě menší než 50 % tam, kde chcete nainstalovat kameru s reflektorem, doporučuje se zesilovač Wi-Fi signálu pro zesílení signálu v místě instalace.

Instalace paměťové karty (volitelné)

Instalace paměťové karty (volitelné)

  • Odstraňte dvířka na boku kamery.
  • Odstraňte silikonovou zátku.
  • Vložte kartu microSD do slotu, dokud neuslyšíte cvaknutí.
  • Vložte silikonovou zátku zpět a ujistěte se, že je zcela zasunuta do slotu pro SD kartu.
  • Nasaďte kryt dvířek zpět.
microSD Karta
  • Doporučená kompatibilita: Class 10, Max.128GB.
  • Před použitím kartu inicializujte v aplikaci.
Tlačítko Reset Podržte po dobu 5 sekund pro restart a resetování všech parametrů na výchozí hodnoty.

Inicializace paměťové karty

  1. V aplikaci zkontrolujte stav paměťové karty klepnutím na Stav úložiště v rozhraní Nastavení zařízení.
    Inicializace paměťové karty
  2. Pokud se stav paměťové karty zobrazuje jako Neinicializováno, klepněte na něj pro inicializaci. Stav se poté změní na Normální.
