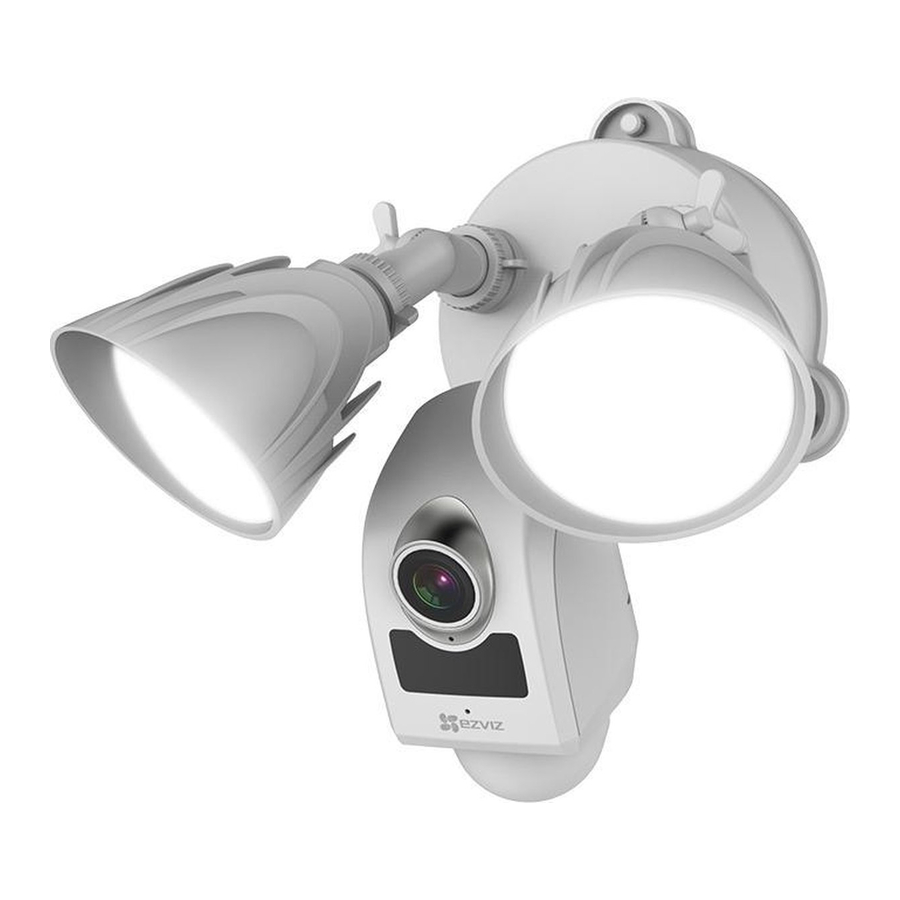

EZVIZ LC1 - Manuel de la caméra-projecteur de sécurité intelligente

Contenu de la boîte

Caméra-projecteur

Installation de la caméra-projecteur

1. Coupez l'électricité au niveau du disjoncteur qui contrôle le circuit de la caméra-projecteur.
   Maintenez le disjoncteur éteint à tout moment pendant le processus d'installation.


2. Détachez complètement la caméra-projecteur de la base.
   Dévissez la vis de la base de montage, puis appuyez à fond sur le bouton inférieur et tirez sur la corde pour retirer la base de montage.


3. Retirez votre projecteur existant de la boîte de jonction.
   Déconnectez les trois ensembles de fils du projecteur. S'il y a un support de montage existant attaché à votre jonction, retirez-le également.


4. Installez le support sur la boîte de jonction à l'aide des vis de montage.


5. Retirez le ruban blanc du joint et collez le joint sur la base de montage.
   Assurez-vous que le trou central s'aligne avec celui de la base de montage.


6. Connectez la boîte de jonction et le connecteur à 3 fils de la caméra-projecteur.


   Fil de la boîte de jonction	Connecter au fil correspondant sur la caméra
   Vert/Cuivre-Terre	Vert
   Noir-Phase	Noir
   Blanc-Neutre	Blanc

   Faites correspondre chaque fil de couleur de la caméra-projecteur au fil de même couleur de la boîte de jonction (vert à vert, blanc à blanc, noir à noir).

7. Montez la base avec la longue vis de support fournie à travers le trou de vis central.
   Assurez-vous que le joint et la base sont bien serrés et ne bougent pas.


8. Montez la caméra-projecteur sur la plaque de base.
   Ajustez la position de la caméra et assurez-vous que le trou de vis supérieur correspond à celui de la base. Montez la caméra sur la base avec la vis de la base de montage dans la partie supérieure de la base. Fixez d'abord le bouton inférieur, puis montez la vis supérieure.


9. Ajustez la position des lumières LED et de la caméra. L'installation est terminée.


   Indicateur LED
   Rouge fixe	Initialisation
   Bleu clignotant	Prêt pour la configuration Wi-Fi
   Bleu fixe	Réseau connecté

10. Remettez sous tension le circuit de votre caméra-projecteur.


Configuration de la caméra-projecteur

1. Créer un compte utilisateur

• Connectez votre téléphone portable au Wi-Fi.
• Téléchargez et installez l'application.
• Lancez l'application et enregistrez-vous pour créer un compte utilisateur en suivant l'assistant de démarrage.

2. Ajouter une caméra-projecteur à l'application

• Connectez-vous à l'application.
• Depuis l'écran d'accueil de l'application, appuyez sur "+" dans le coin supérieur droit pour accéder à l'interface de scan de code QR.
• Scannez le code QR sur la caméra-projecteur.
• Suivez l'assistant de l'application pour terminer la configuration Wi-Fi.
  Si vous souhaitez modifier le Wi-Fi de votre caméra-projecteur, appuyez et maintenez le bouton de réinitialisation pendant 5 secondes et répétez cette partie.

  • La caméra-projecteur fonctionne avec les signaux Wi-Fi 2,4 GHz. Si vous avez un routeur bi-bande avec des réseaux 2,4 GHz et 5 GHz séparés, assurez-vous que votre téléphone est connecté à celui de 2,4 GHz.
  • Si le signal de votre réseau Wi-Fi est inférieur à 50 % à l'endroit où vous souhaitez installer la caméra-projecteur, un prolongateur de signal Wi-Fi est recommandé pour renforcer le signal au point d'installation.

Installer une carte mémoire (Facultatif)

• Retirez le capot latéral de la caméra.
• Retirez le bouchon en silicone.
• Insérez une carte microSD dans l'emplacement jusqu'à ce qu'elle clique.
• Remettez le bouchon en silicone en place et assurez-vous qu'il est entièrement inséré dans l'emplacement pour carte SD.
• Remettez le capot en place.

Initialiser la carte mémoire

1. Dans l'application, vérifiez l'état de la carte mémoire en appuyant sur "Storage Status" (État du stockage) dans l'interface "Device Settings" (Paramètres de l'appareil).

2. Si l'état de la carte mémoire affiche "Uninitialized" (Non initialisée), appuyez pour l'initialiser. L'état passera alors à "Normal" (Normal).

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
