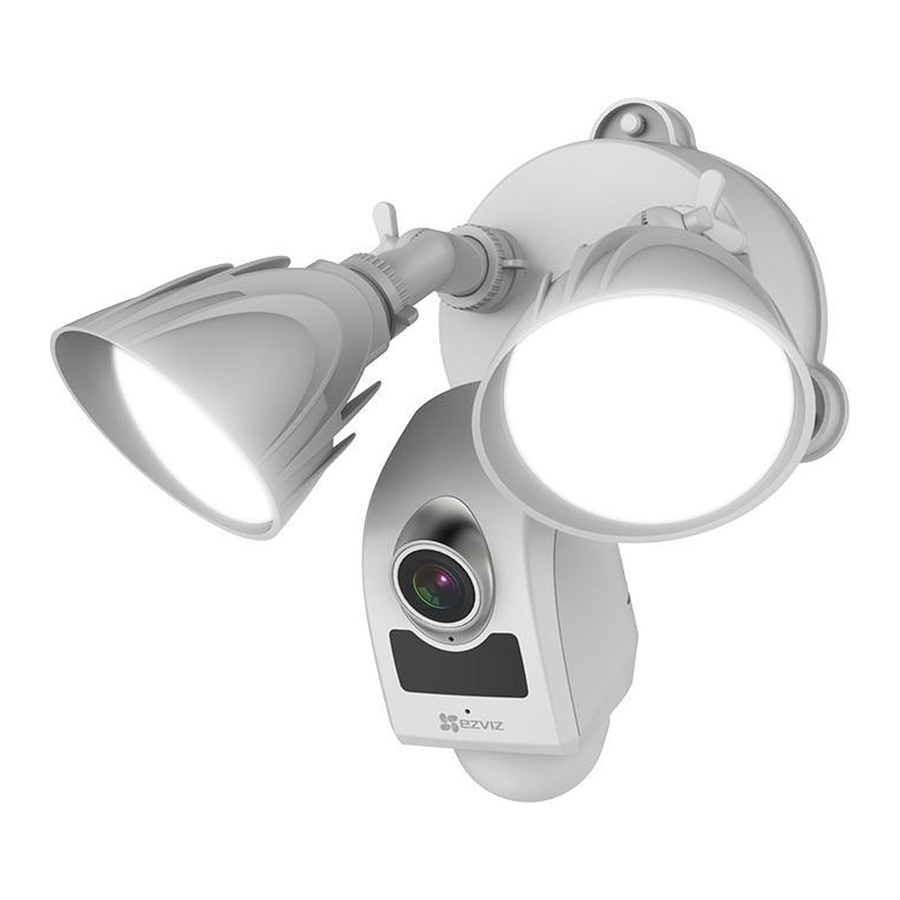

Manual da câmara de luz de segurança inteligente EZVIZ LC1

Conteúdo

1 Conteúdo da caixa
2 Câmara de projetor
3 Instalação da câmara de projetor
4 Configuração da câmara de projetor
5 Instalar cartão de memória (opcional)
6 Inicializar cartão de memória
7 Descarregar manual
8 Em Outros Idiomas

Conteúdo da caixa

Câmara de projetor

Instalação da câmara de projetor

Desligue a eletricidade no disjuntor que controla o circuito da câmara de projetor.
Mantenha o disjuntor desligado em qualquer momento durante o processo de instalação.
Retire completamente a câmara de projetor da base.
Desaperte o parafuso da base de montagem, em seguida, pressione o botão inferior completamente para baixo e puxe a corda para retirar a base de montagem.
Remova o projetor existente da caixa de junção.
Desconecte os três conjuntos de fios do projetor, se houver algum suporte de montagem existente ligado à sua junção, remova-o também.
Instale o suporte na caixa de junção com os parafusos de montagem.
Retire a fita branca da junta e cole a junta na base de montagem.
Certifique-se de que o orifício central se alinha com o orifício central na base de montagem.
Conecte a caixa de junção e o conector de 3 fios da câmara de projetor.

Fio da caixa de junção Conecte ao fio correspondente na câmara

Verde/Cobre-Terra Verde

Preto-Quente Preto

Branco-Neutro Branco

Combine cada fio de cor da câmara de projetor com a mesma cor da caixa de junção (verde com verde, branco com branco, preto com preto).
Monte a base com o parafuso de suporte longo fornecido através do orifício do parafuso central.
Certifique-se de que a junta e a base estão apertadas e não se movem.
Monte a câmara de projetor na placa de base.
Ajuste a posição da câmara e certifique-se de que o orifício do parafuso superior corresponde ao da base. Monte a câmara na base com o parafuso da base de montagem na base superior. Fixe primeiro o botão inferior e monte o parafuso superior mais tarde.
Ajuste a posição das luzes LED e da câmara. A instalação está concluída.

Indicador LED

Vermelho Sólido A inicializar

Azul intermitente Pronto para a configuração de Wi-Fi

Azul Sólido Rede Conectada
Ligue a energia ao circuito da câmara de projetor.

Configuração da câmara de projetor

Crie uma conta de utilizador

Conecte o seu telemóvel ao Wi-Fi.
Descarregue e instale a app.
Inicie a app e registe-se para uma conta de utilizador seguindo o assistente de arranque.

Adicione uma câmara de projetor à APP

Inicie sessão na app.
No ecrã inicial da app, toque em "+" no canto superior direito para ir para a interface de leitura do código QR.
Leia o código QR na câmara de projetor.
Siga o assistente da app para terminar a configuração de Wi-Fi.
Se quiser alterar o Wi-Fi da sua câmara de projetor, pressione e mantenha pressionado o botão de reset (reiniciar) por 5 segundos e repita esta parte.
- A câmara de projetor funciona com sinais de Wi-Fi de 2,4 GHz. Se tiver um router de banda dupla com redes separadas de 2,4 GHz e 5 GHz, certifique-se de que o seu telemóvel está conectado à de 2,4 GHz.
- Se o sinal da sua rede Wi-Fi for inferior a 50% onde pretende instalar a câmara de projetor, recomenda-se um extensor de sinal Wi-Fi para aumentar o sinal no ponto de instalação.

Instalar cartão de memória (opcional)

Remova a porta na lateral da câmara.
Remova a tampa de silicone.
Insira um cartão microSD na ranhura até ouvir um clique.
Coloque a tampa de silicone de volta e certifique-se de que está totalmente ligada à ranhura do cartão SD.
Coloque a tampa da porta de volta.

Cartão microSD	Compatibilidade recomendada: Classe 10, Máx. 128 GB. Inicialize o cartão na app antes de o utilizar.
Botão de Reset (Reiniciar)	Mantenha pressionado por 5 segundos para reiniciar e repor todos os parâmetros para o padrão.

Inicializar cartão de memória

Na app, verifique o estado do cartão de memória tocando em Storage Status (Estado do armazenamento) na interface Device Settings (Definições do dispositivo).
Se o estado do cartão de memória for apresentado como Uninitialized (Não inicializado), toque para o inicializar. O estado irá então mudar para Normal.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manual da câmara de luz de segurança inteligente EZVIZ LC1
