EarthQuaker Devices Grand Orbiter - Návod k obsluze hudebního pedálu
Úvod

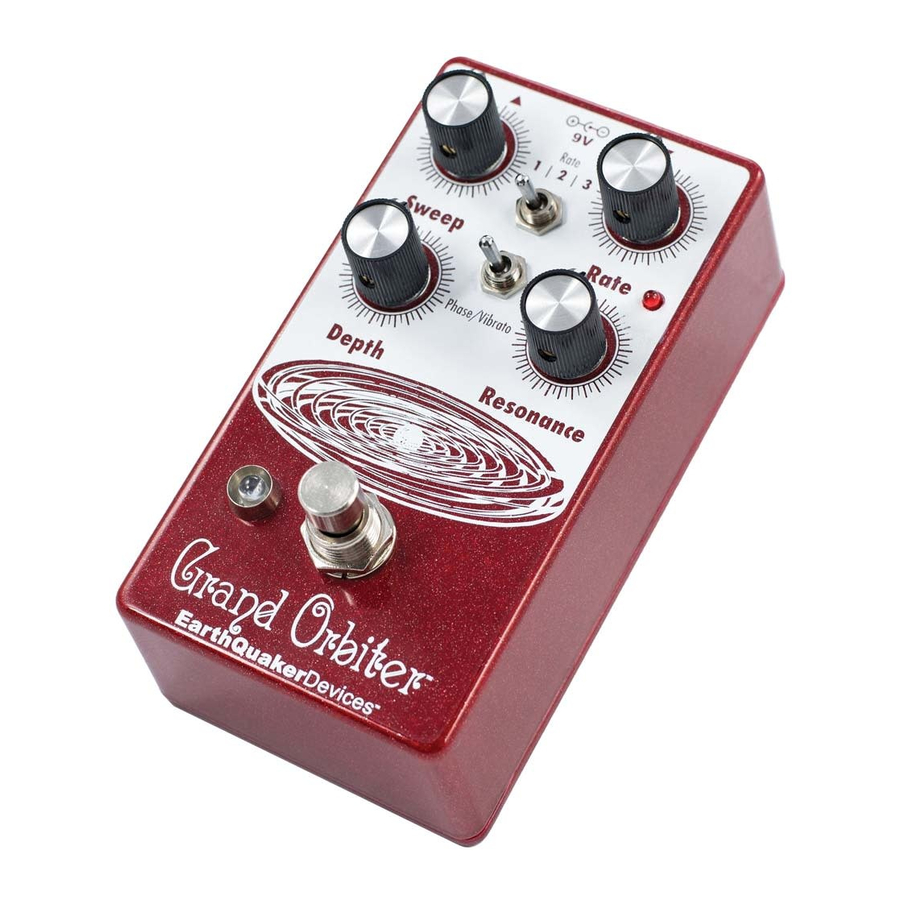

Grand Orbiter™ je 4stupňový phaser založený na OTA s rozmanitou sadou funkcí, který může přejít od stacionárního a rezonančního, přes pomalý a jemný, až po rychlý a vířivý. Má třípolohový přepínač pro výběr mezi rozsahy modulace:
Rate 1 (rychlost 1) je režim pomalého průběhu,
Rate 2 (rychlost 2) vypne LFO a umožní vám používat Grand Orbiter jako pevný rezonanční filtr a
Rate 3 (rychlost 3) je režim rychlého průběhu.
Hlavní ovladač Rate (3) (rychlost (3)) jemně dolaďuje rychlost LFO v každém z těchto režimů a blikající červená LED dioda funguje jako vizuální indikátor, i když je efekt v režimu bypass.
Ovladač Depth (4) (hloubka (4)) mísí posunutý signál se suchým signálem a řídí intenzitu efektu.
Ovladač Sweep (1) (průběh (1)) řídí špičkovou frekvenci tónu fázovaného signálu, otočený úplně ve směru hodinových ručiček je průběh živý a intenzivní; zatímco otočení proti směru hodinových ručiček přináší tmavší a uvolněnější špičku.
Resonance (6) (rezonance (6)) poskytuje široký rozsah ovládání regenerace a při vyšších nastaveních přidává výraznější a rezonanční tón. Grand Orbiter můžete také použít jako skutečné pitch vibrato pomocí přepínače
Phase/Vibrato (fáze/vibrato).
V režimu Vibrato je suchý signál odstraněn a Depth (hloubka) funguje jako ovladač hlasitosti. Tento pedál je 100% analogový, true bypass a vyrobený výhradně ručně v plážovém Akronu, Ohio.
Ovládací prvky
- Sweep: (průběh:) Ovládá frekvenční špičku průběhu. Vyšší špička ve směru hodinových ručiček, nižší špička proti směru hodinových ručiček.
- Rate 1,2,3: (rychlost 1,2,3:) Mění rozsah ovládání rychlosti. Rate 1 (rychlost 1) je pomalý režim, Rate 2 (rychlost 2) je vypnutí LFO pro použití Orbiteru jako pevného rezonančního filtru, Rate 3 (rychlost 3) je rychlý režim.
- Rate: (rychlost:) Ovládá rychlost LFO. Rychlejší ve směru hodinových ručiček, pomalejší proti směru hodinových ručiček.
- Depth: (hloubka:) Ovládá množství fázového efektu smíchaného se suchým signálem. Ve směru hodinových ručiček pro intenzivnější fázování, proti směru hodinových ručiček pro menší. V režimu "Vibrato" (vibrato) funguje jako ovladač hlasitosti.
- Phase/Vibrato: (fáze/vibrato:) Odstraní suchý signál a vytvoří efekt vibe/vibrato v závislosti na nastavení ostatních ovládacích prvků. Vibrato se vytvoří snížením rezonance.
- Resonance: (rezonance:) Ovládá regeneraci fázovaného signálu. Rezonantnější ve směru hodinových ručiček, jemnější proti směru hodinových ručiček.
Navrhovaná nastavení
Mellow Gold
Chevy dodávky na pláži, akordy Major 7th na hi-fi magnetofonu, kadidlo a dobré vibrace.
Rippling Waters
Žádné riziko úrazu elektrickým proudem s tímto krásným proudem modulací.
Slow n' Easy
Plíživý filtr prosakující jistě inspiruje ty, kteří rádi prozkoumávají chodby sluchátkového lesa.
Warped Waylon Record
Někdo nechal stoh desek příliš blízko uhelných kamen...
Flexi-Switching
Toto zařízení je vybaveno technologií Flexi-Switch™! Tento reléový styl přepínání true bypass vám umožňuje současně používat momentální a aretační styl přepínání.
- Pro standardní aretační provoz klepněte jednou na nožní spínač pro aktivaci efektu a poté klepněte znovu pro bypass.
- Pro momentální provoz podržte nožní spínač stisknutý tak dlouho, jak chcete efekt používat. Jakmile spínač uvolníte, efekt bude obcházen.
Protože přepínání je založeno na relé, vyžaduje pro průchod signálu napájení.
Požadavky na napájení
- Odběr proudu: 15 mA
- Toto zařízení používá standardní 9voltový DC napájecí zdroj s 2,1mm záporným středovým kolíkem. Vždy doporučujeme napájecí zdroje typu "wall-wart" izolované transformátorem specifické pro pedály nebo více napájecích zdrojů s izolovaným výstupem. Pedály budou vydávat další hluk, pokud je v napájení zvlnění nebo nečistý proud. Spínané napájecí zdroje, daisy chain a napájecí zdroje, které nejsou specifické pro pedály, nefiltrují špinavé napájení tak dobře a propouštějí nežádoucí hluk.
NEPOUŽÍVEJTE VYŠŠÍ NAPĚTÍ!
Technické specifikace
- Vstupní impedance: 1M Ohm
- Výstupní impedance: <1K Ohm
Záruka
Toto zařízení má omezenou doživotní záruku. Pokud se rozbije, opravíme ho. Pokud narazíte na nějaké problémy, napište e-mail na adresu
info@earthquakerdevices.com.
