Introduzione

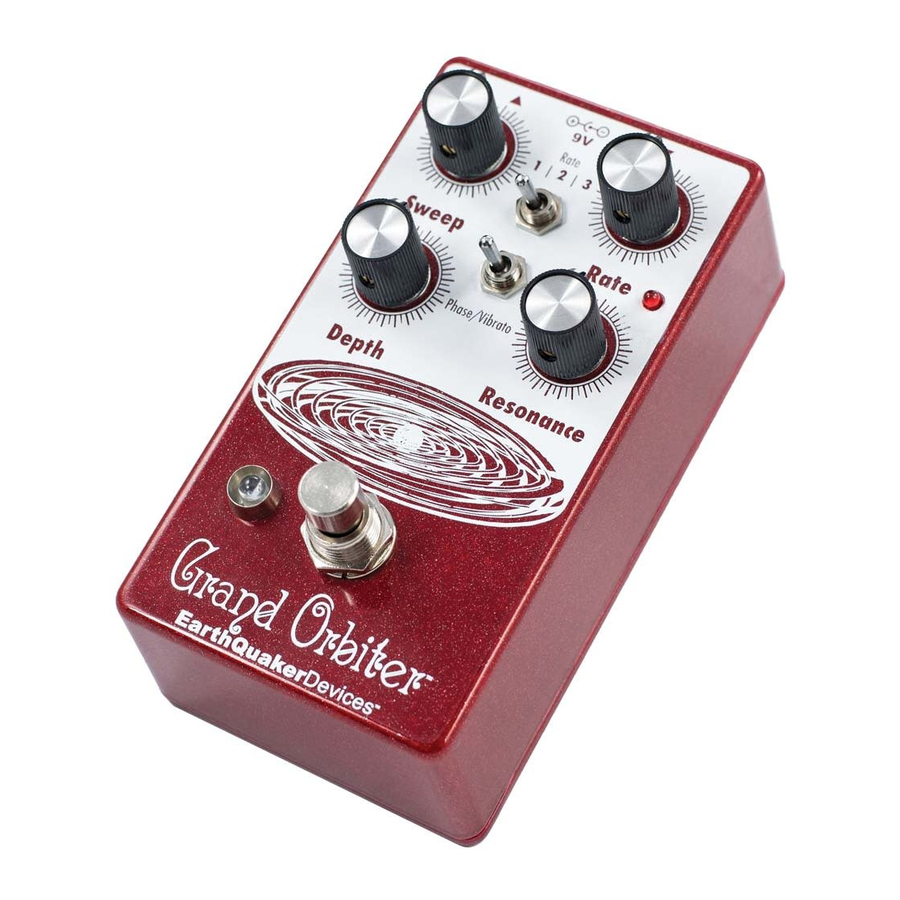

Il Grand Orbiter™ è un phaser a 4 stadi basato su OTA con un set di funzionalità diversificato che può passare da stazionario e risonante, a lento e dolce, fino a veloce e vorticoso. Ha un interruttore a levetta a tre vie per selezionare tra le gamme di modulazione:
Rate 1 è la modalità di sweep lento (modalità di scansione lenta),
Rate 2 disattiva l'LFO e consente di utilizzare il Grand Orbiter come filtro risonante fisso e
Rate 3 è la modalità di sweep veloce (modalità di scansione veloce).
Il controllo principale Rate (3) regola con precisione la velocità dell'LFO in ciascuna di queste modalità e il LED rosso lampeggiante funge da indicatore visivo, anche quando l'effetto è in modalità bypass.
Il controllo Depth (4) fonde il segnale spostato con il segnale dry (asciutto) e controlla l'intensità dell'effetto.
Il controllo Sweep (1) governa la frequenza di picco del tono del segnale in fase, ruotato completamente in senso orario lo sweep è vivace e intenso; mentre ruotando in senso antiorario si ottiene un picco più scuro e rilassato.
La Resonance (6) fornisce un'ampia gamma di controllo sulla rigenerazione e, a impostazioni più elevate, aggiunge un tono più pronunciato e risonante. Puoi anche usare il Grand Orbiter come un vero vibrato di intonazione con l'interruttore
Phase/Vibrato.
Quando è in modalità Vibrato, il segnale dry (asciutto) viene rimosso e il controllo Depth funge da controllo del volume. Questo pedale è analogico al 100%, true bypass e costruito interamente a mano nella soleggiata Akron, Ohio.
Controlli
- Sweep: Controlla il picco di frequenza dello sweep (scansione). Picco più alto in senso orario, picco più basso in senso antiorario.
- Rate 1,2,3: Cambia la gamma del controllo della velocità. Rate 1 è la modalità slow (lenta), Rate 2 è l'LFO kill (disattivazione LFO) per usare l'Orbiter come filtro risonante fisso, Rate 3 è la modalità fast (veloce).
- Rate: Controlla la velocità dell'LFO. Più veloce in senso orario, più lento in senso antiorario.
- Depth: Controlla la quantità di effetto phase (fase) miscelato con il segnale dry (asciutto). In senso orario per un phasing più intenso, in senso antiorario per meno. In modalità "Vibrato", questo funge da controllo del volume.
- Phase/Vibrato: Taglia il segnale dry (asciutto) per creare un effetto vibe/vibrato a seconda dell'impostazione degli altri controlli. Il vibrato viene creato abbassando la resonance (risonanza).
- Resonance: Controlla la rigenerazione del segnale in phase (fase). Più risonante in senso orario, più sottile in senso antiorario.
Impostazioni suggerite
Mellow Gold
Furgoni Chevy sulla spiaggia, accordi di settima maggiore sul lettore di cassette hi-fi, incenso e buone vibrazioni.
Rippling Waters
Nessun rischio di elettrocuzione con questo bellissimo flusso di modulazioni.
Slow n' Easy
Il filtro strisciante che trasuda sicuramente ispirerà coloro che amano esplorare i passaggi della foresta delle cuffie.
Warped Waylon Record
Qualcuno ha lasciato la pila di dischi troppo vicino alla stufa a carbone...
Flexi-Switching
Questo dispositivo è dotato di tecnologia Flexi-Switch™! Questo stile di commutazione true bypass basato su relè consente di utilizzare simultaneamente la commutazione momentanea e quella a scatto.
- Per il normale funzionamento a scatto, toccare una volta il footswitch (interruttore a pedale) per attivare l'effetto e quindi toccare di nuovo per bypassare.
- Per il funzionamento momentaneo, tenere premuto il footswitch (interruttore a pedale) per tutto il tempo in cui si desidera utilizzare l'effetto. Una volta rilasciato l'interruttore, l'effetto verrà bypassato.
Poiché la commutazione è basata su relè, richiede alimentazione per far passare il segnale.
Requisiti di alimentazione
- Assorbimento di corrente: 15mA
- Questo dispositivo richiede un alimentatore standard da 9 volt CC con un connettore a barilotto centrale negativo da 2,1 mm. Raccomandiamo sempre alimentatori a muro specifici per pedali, isolati a trasformatore o alimentatori multipli con uscita isolata. I pedali produrranno rumore extra se c'è ripple (ondulazione) o alimentazione sporca. Gli alimentatori switching, i daisy chain e gli alimentatori non specifici per pedali non filtrano bene l'alimentazione sporca e lasciano passare rumori indesiderati.
NON UTILIZZARE A VOLTAGGI SUPERIORI!
Specifiche tecniche
- Impedenza di ingresso: 1M Ohm
- Impedenza di uscita: <1K Ohm
Garanzia
Questo dispositivo ha una garanzia a vita limitata. Se si rompe, lo ripareremo. In caso di problemi, inviare un'e-mail a
info@earthquakerdevices.com.
