EarthQuaker Devices Grand Orbiter - Priručnik za rad s glazbenom pedalom
Uvod

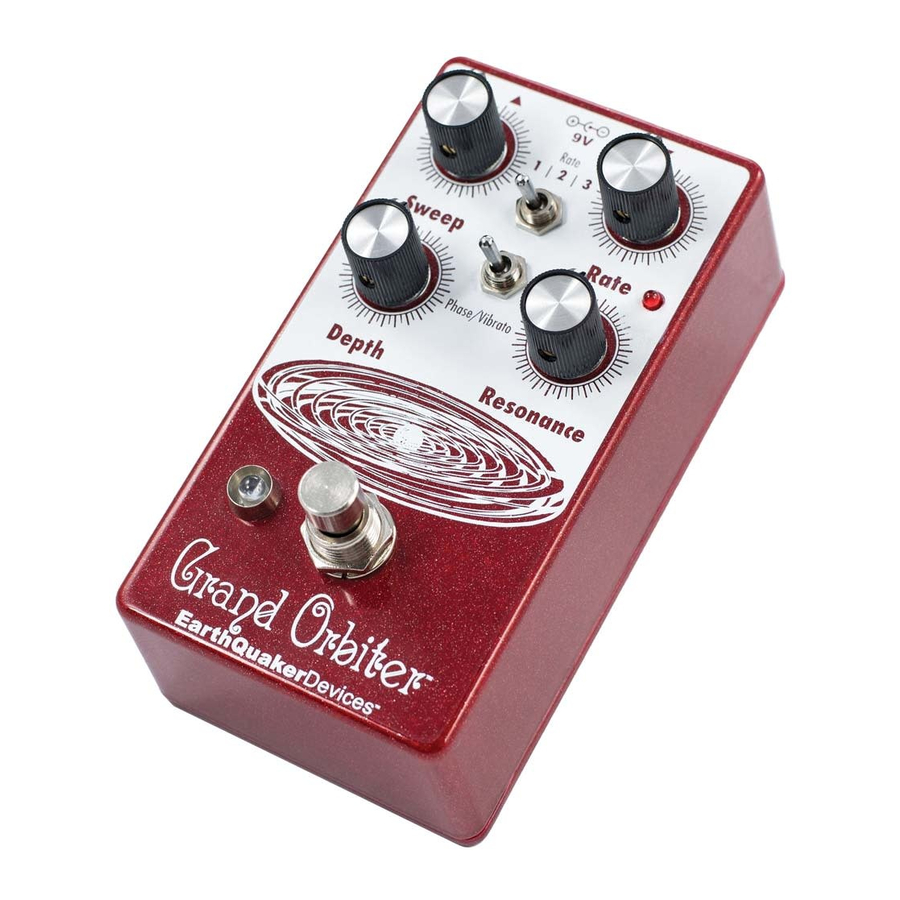

Grand Orbiter™ je 4-stupanjski phaser baziran na OTA s raznolikim skupom značajki koji može ići od stacionarnog i rezonantnog, do sporog i blagog, pa sve do brzog i vrtložnog. Ima tropolni preklopnik za odabir između raspona modulacije:
Rate 1 je način rada sporog sweepa (brzina 1 je način rada sporog pomaka),
Rate 2 isključuje LFO i omogućuje vam korištenje Grand Orbitera kao fiksnog rezonantnog filtra i
Rate 3 je način rada brzog sweepa (brzina 3 je način rada brzog pomaka).
Glavna kontrola Rate (3) fino podešava brzinu LFO-a u svakom od ovih načina rada, a trepćuća crvena LED dioda djeluje kao vizualni indikator, čak i kada je efekt u bypass načinu rada.
Kontrola Depth (4) miješa pomaknuti signal sa suhim signalom i kontrolira intenzitet efekta.
Kontrola Sweep (1) upravlja vršnom frekvencijom tona faziranog signala, okrenuta do kraja u smjeru kazaljke na satu sweep je živahan i intenzivan; dok okretanje u smjeru suprotnom od kazaljke na satu daje tamniji, opušteniji vrh.
Resonance (6) pruža širok raspon kontrole nad regeneracijom i na višim postavkama dodaje izraženiji i rezonantni ton. Također možete koristiti Grand Orbiter kao pravi pitch vibrato s prekidačem
Phase/Vibrato (Faza/Vibrato).
Kada je u Vibrato načinu rada, suhi signal se uklanja, a kontrola Depth djeluje kao kontrola glasnoće. Ova pedala je 100% analogna, true bypass i izrađena u potpunosti ručno u Akronu, Ohio.
Kontrole
- Sweep: Kontrolira vršnu frekvenciju sweepa (pomaka). Viši vrh u smjeru kazaljke na satu, niži vrh u smjeru suprotnom od kazaljke na satu.
- Rate 1,2,3: Mijenja raspon kontrole brzine. Rate 1 (Brzina 1) je spori način rada, Rate 2 (Brzina 2) je isključivanje LFO-a za korištenje Orbitera kao fiksnog rezonantnog filtra, Rate 3 (Brzina 3) je brzi način rada.
- Rate: Kontrolira brzinu LFO-a. Brže u smjeru kazaljke na satu, sporije u smjeru suprotnom od kazaljke na satu.
- Depth: Kontrolira količinu faznog efekta pomiješanog sa suhim signalom. U smjeru kazaljke na satu za intenzivnije faziranje, u smjeru suprotnom od kazaljke na satu za manje. U načinu rada "Vibrato" (Vibrato), ovo djeluje kao kontrola glasnoće.
- Phase/Vibrato: Prekida suhi signal kako bi se stvorio vibe/vibrato efekt ovisno o postavkama ostalih kontrola. Vibrato se stvara smanjivanjem rezonancije.
- Resonance: Kontrolira regeneraciju faziranog signala. Više rezonantno u smjeru kazaljke na satu, suptilnije u smjeru suprotnom od kazaljke na satu.
Predložene postavke
Mellow Gold
Chevy kombiji na plaži, Major 7th akordi na hi-fi kazetofonu, tamjan i dobre vibracije.
Rippling Waters
Nema opasnosti od strujnog udara s ovim prekrasnim potokom modulacija.
Slow n' Easy
Puzajući filter koji će zasigurno nadahnuti one koji vole istraživati prolaze šume slušalica.
Warped Waylon Record
Netko je ostavio hrpu ploča preblizu peći na ugljen...
Flexi-Switching
Ovaj uređaj ima Flexi-Switch™ tehnologiju! Ovaj relejni, true bypass način prebacivanja omogućuje vam istovremeno korištenje trenutnog i prebacivanja u stilu zaključavanja.
- Za standardni rad s zaključavanjem, jednom dodirnite nožni prekidač za aktiviranje efekta, a zatim ponovno dodirnite za bypass.
- Za trenutni rad, držite nožni prekidač pritisnutim onoliko dugo koliko želite koristiti efekt. Nakon što otpustite prekidač, efekt će biti zaobiđen.
Budući da se prebacivanje temelji na releju, za prijenos signala potrebno je napajanje.
Zahtjevi za napajanjem
- Potrošnja struje: 15mA
- Ovaj uređaj koristi standardno 9-voltno DC napajanje s 2,1 mm negativnim središnjim cilindrom. Uvijek preporučujemo napajanja specifična za pedale, transformatorski izolirana zidna napajanja ili višestruka izolirana izlazna napajanja. Pedale će stvarati dodatnu buku ako postoji mreškanje ili nečisto napajanje. Preklopna napajanja, lančane veze i napajanja koja nisu specifična za pedale ne filtriraju dobro prljavo napajanje i propuštaju neželjenu buku.
NEMOJTE KORISTITI VIŠE NAPONE!
Tehničke specifikacije
- Ulazna impedancija: 1M Ohm
- Izlazna impedancija: <1K Ohm
Jamstvo
Ovaj uređaj ima ograničeno doživotno jamstvo. Ako se pokvari, popravit ćemo ga. Ako naiđete na bilo kakve probleme, pošaljite e-mail na
info@earthquakerdevices.com.
