EarthQuaker Devices Grand Orbiter - Manual de Operación del Pedal de Música
Introducción

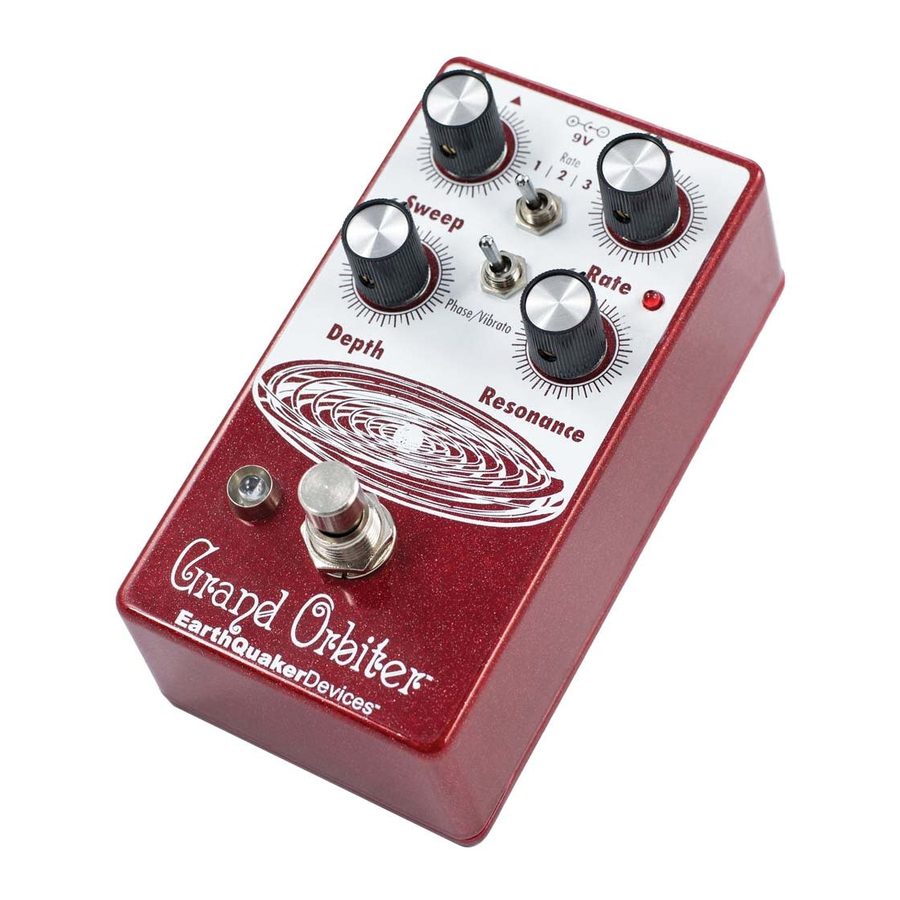

El Grand Orbiter™ es un phaser de 4 etapas basado en OTA con un conjunto de características diversas que puede ir de estacionario y resonante, a lento y suave, y a través de rápido y giratorio. Tiene un interruptor de palanca de tres vías para seleccionar entre los rangos de modulación:
Rate 1 es el modo de barrido lento,
Rate 2 elimina el LFO y le permite usar el Grand Orbiter como un filtro resonante fijo y
Rate 3 es el modo de barrido rápido.
El control maestro Rate (3) ajusta la velocidad del LFO en cada uno de estos modos y el LED rojo parpadeante actúa como un indicador visual, incluso cuando el efecto está en modo de derivación.
El control Depth (4) mezcla la señal desplazada con la señal seca y controla la intensidad del efecto.
El control Sweep (1) rige la frecuencia máxima del tono de la señal en fase, girado completamente en el sentido de las agujas del reloj, el barrido es animado e intenso; mientras que girar en sentido contrario a las agujas del reloj produce un pico más oscuro y relajado.
La Resonance (6) proporciona una amplia gama de control sobre la regeneración y, en ajustes más altos, agrega un tono más pronunciado y resonante. También puede usar el Grand Orbiter como un verdadero vibrato de tono con el
interruptor Phase/Vibrato.
Cuando está en modo Vibrato, se elimina la señal seca y el control Depth actúa como un control de volumen. Este pedal es 100% analógico, true bypass y construido totalmente a mano en la playera Akron, Ohio.
Controles
- Sweep: Controla el pico de frecuencia del barrido. Pico más alto en el sentido de las agujas del reloj, pico más bajo en el sentido contrario a las agujas del reloj.
- Rate 1,2,3: Cambia el rango del control de velocidad. Rate 1 es el modo lento, Rate 2 es la eliminación de LFO para usar el Orbiter como un filtro resonante fijo, Rate 3 es el modo rápido.
- Rate: Controla la velocidad del LFO. Más rápido en el sentido de las agujas del reloj, más lento en el sentido contrario a las agujas del reloj.
- Depth: Controla la cantidad de efecto de fase mezclado con la señal seca. En el sentido de las agujas del reloj para una fase más intensa, en el sentido contrario a las agujas del reloj para menos. En el modo "Vibrato", esto actúa como un control de volumen.
- Phase/Vibrato: Corta la señal seca para crear un efecto de ambiente/vibrato dependiendo de la configuración de los otros controles. El vibrato se crea bajando la resonancia.
- Resonance: Controla la regeneración de la señal en fase. Más resonante en el sentido de las agujas del reloj, más sutil en el sentido contrario a las agujas del reloj.
Ajustes Sugeridos
Oro Suave
Furgonetas Chevy en la playa, acordes de séptima mayor en el reproductor de cintas de alta fidelidad, incienso y buenas vibraciones.
Aguas Ondulantes
No hay riesgo de electrocución con esta hermosa corriente de modulaciones.
Lento y Fácil
Un filtro que se filtra sigilosamente seguramente inspirará a aquellos que aman explorar los pasillos del bosque de los auriculares.
Disco de Waylon Deformado
Alguien dejó la pila de discos demasiado cerca de la estufa de carbón...
Flexi-Switching
¡Este dispositivo cuenta con la tecnología Flexi-Switch™! Este estilo de conmutación de true bypass basado en relé le permite usar simultáneamente la conmutación de estilo momentáneo y de enclavamiento.
- Para la operación de enclavamiento estándar, toque el interruptor de pie una vez para activar el efecto y luego toque nuevamente para derivar.
- Para la operación momentánea, mantenga presionado el interruptor de pie durante el tiempo que desee usar el efecto. Una vez que suelte el interruptor, el efecto se omitirá.
Dado que la conmutación se basa en relés, requiere energía para pasar la señal.
Requisitos de Alimentación
- Consumo de corriente: 15mA
- Este dispositivo utiliza una fuente de alimentación estándar de 9 voltios CC con un barril central negativo de 2,1 mm. Siempre recomendamos fuentes de alimentación de pared aisladas con transformador específicas para pedales o múltiples fuentes de salida aisladas. Los pedales harán ruido adicional si hay ondulación o energía sucia. Las fuentes de alimentación de tipo conmutación, las cadenas tipo margarita y las fuentes de alimentación no específicas para pedales no filtran la energía sucia tan bien y dejan pasar el ruido no deseado.
¡NO LO HAGA FUNCIONAR A VOLTAJES MÁS ALTOS!
Especificaciones Técnicas
- Impedancia de entrada: 1M Ohm
- Impedancia de salida: <1K Ohm
Garantía
Este dispositivo tiene una garantía limitada de por vida. Si se rompe, lo arreglaremos. Si tiene algún problema, envíe un correo electrónico a
info@earthquakerdevices.com.
