Utangulizi

Grand Orbiter^™ ni phaser ya hatua 4 inayotumia OTA yenye seti tofauti ya vipengele ambayo inaweza kwenda kutoka tuli na resonant, hadi polepole na laini, na kuendelea kupitia haraka na ya kuzunguka. Ina swichi ya kugeuza njia tatu kuchagua kati ya safu za urekebishaji:
Kiwango cha 1 (Rate 1) ni hali ya kufagia polepole,
Kiwango cha 2 (Rate 2) kinaua LFO na hukuruhusu kutumia Grand Orbiter kama kichujio kisichobadilika cha resonant na
Kiwango cha 3 (Rate 3) ni hali ya kufagia haraka.
Kidhibiti kikuu cha Kiwango (3) (Rate (3)) hurekebisha kasi ya LFO katika kila moja ya modi hizi na LED nyekundu inayomulika hufanya kazi kama kiashiria cha kuona, hata athari ikiwa katika hali ya bypass.
Kidhibiti cha Kina (4) (Depth (4)) huchanganya mawimbi yaliyobadilishwa na mawimbi kavu na hudhibiti nguvu ya athari.
Kidhibiti cha Fagia (1) (Sweep (1)) kinasimamia kilele cha masafa ya toni ya mawimbi ya awamu, ikiwa imewashwa kikamilifu kisaa, ufagiaji ni hai na mkali; ilhali kugeuka kinyume cha saa hutoa kilele cheusi na cha utulivu zaidi.
Resonance (6) hutoa anuwai kubwa ya udhibiti juu ya kuzaliwa upya na katika mipangilio ya juu huongeza toni iliyotamkwa zaidi na ya resonant. Unaweza pia kutumia Grand Orbiter kama vibrato ya lami ya kweli na swichi ya
Awamu/Vibrato (Phase/Vibrato).
Ikiwa katika hali ya Vibrato, mawimbi kavu huondolewa na udhibiti wa Kina hufanya kazi kama udhibiti wa sauti. Pedali hii ni analogi 100%, bypass ya kweli na imejengwa kabisa kwa mkono huko Akron, Ohio.

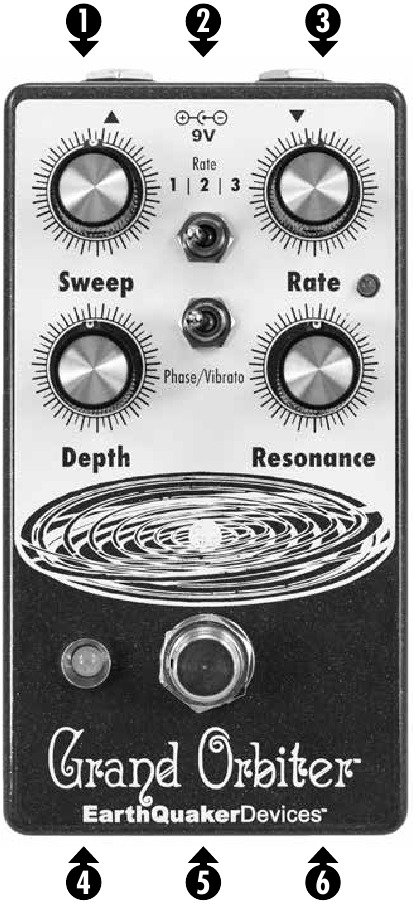

Udhibiti

Fagia: (Sweep) Hudhibiti kilele cha masafa ya ufagiaji. Kilele cha juu zaidi kisaa, kilele cha chini kinyume cha saa.
Kiwango cha 1,2,3: (Rate 1,2,3) Hubadilisha safu ya udhibiti wa kasi. Kiwango cha 1 (Rate 1) ni modi ya polepole, Kiwango cha 2 (Rate 2) ni kuua LFO ili kutumia Orbiter kama kichujio kisichobadilika cha resonant, Kiwango cha 3 (Rate 3) ni modi ya haraka.
Kiwango: (Rate) Hudhibiti kasi ya LFO. Haraka zaidi kisaa, polepole zaidi kinyume cha saa.
Kina: (Depth) Hudhibiti kiwango cha athari ya awamu iliyochanganywa na mawimbi kavu. Kisaa kwa awamu kali zaidi, kinyume cha saa kwa chini. Katika modi ya "Vibrato", hii hufanya kazi kama udhibiti wa sauti.
Awamu/Vibrato: (Phase/Vibrato) Hukata mawimbi kavu ili kuunda athari ya vibe/vibrato kulingana na mpangilio wa vidhibiti vingine. Vibrato huundwa kwa kugeuza resonance chini.
Resonance: Hudhibiti kuzaliwa upya kwa mawimbi ya awamu. Resonant zaidi kisaa, hila zaidi kinyume cha saa.

Mipangilio Iliyopendekezwa

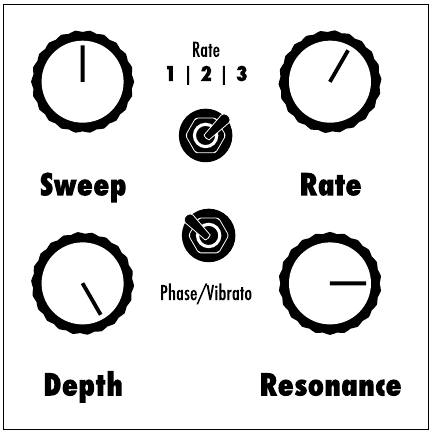

Mellow Gold

Magari ya Chevy kwenye ufuo, Major 7th Chords kwenye kicheza kaseti cha hi-fi, uvumba na vibes nzuri.

Maji Yanayotiririka

Hakuna hatari ya kukumbwa na umeme na mkondo huu mzuri wa marekebisho.

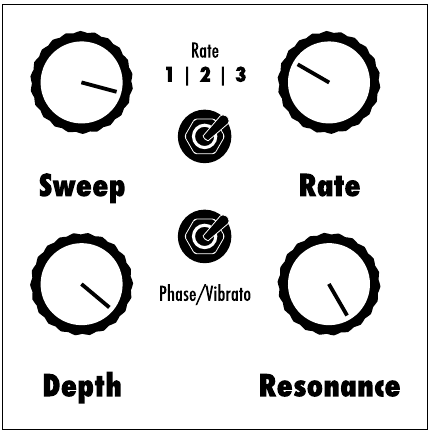

Polepole na Rahisi

Kichujio kinachotambaa kinachovuja hakika kitawatia moyo wale wanaopenda kuchunguza njia za msitu wa vipokea sauti.

Rekodi ya Waylon Iliyopotoka

Mtu aliacha rundo la rekodi karibu sana na jiko la makaa ya mawe...

Ubadilishaji wa Flexi

Kifaa hiki kina Teknolojia ya Flexi-Switch^™! Mtindo huu wa ubadilishaji wa relay, wa bypass ya kweli hukuruhusu kutumia ubadilishaji wa mtindo wa muda na wa kufunga kwa wakati mmoja.

Kwa operesheni ya kawaida ya kufunga, gusa footswitch mara moja ili kuamilisha athari na kisha uguse tena ili kupita.
Kwa operesheni ya muda, shikilia footswitch chini kwa muda mrefu kama ungependa kutumia athari. Mara tu unapoachilia swichi, athari itapitishwa.

Kwa kuwa ubadilishaji unategemea relay, inahitaji nguvu kupitisha mawimbi.

Mahitaji ya Nguvu

Matumizi ya Sasa: 15mA
Kifaa hiki kinachukua usambazaji wa umeme wa kawaida wa 9 volt DC na pipa la katikati hasi la 2.1mm. Daima tunapendekeza usambazaji wa umeme wa ukuta wa aina ya pedali, uliotengwa na transfoma au usambazaji wa matokeo mengi yaliyotengwa. Pedali zitatengeneza kelele ya ziada ikiwa kuna ripple au nguvu isiyo safi. Usambazaji wa umeme wa aina ya ubadilishaji, minyororo ya daisy na usambazaji wa umeme usio maalum wa pedali hauchuji nguvu chafu vizuri na huruhusu kelele zisizohitajika.
USIKIMBIE KWA VOLTAGE ZA JUU!

Vipimo vya Ufundi

Impedance ya Ingizo: 1M Ohm
Impedance ya Pato: <1K Ohm

Udhamini

Kifaa hiki kina udhamini mdogo wa maisha. Ikiwa itavunjika, tutaitengeneza. Iwapo utakumbana na masuala yoyote, tafadhali tuma barua pepe kwa
info@earthquakerdevices.com.

www.earthquakerdevices.com
