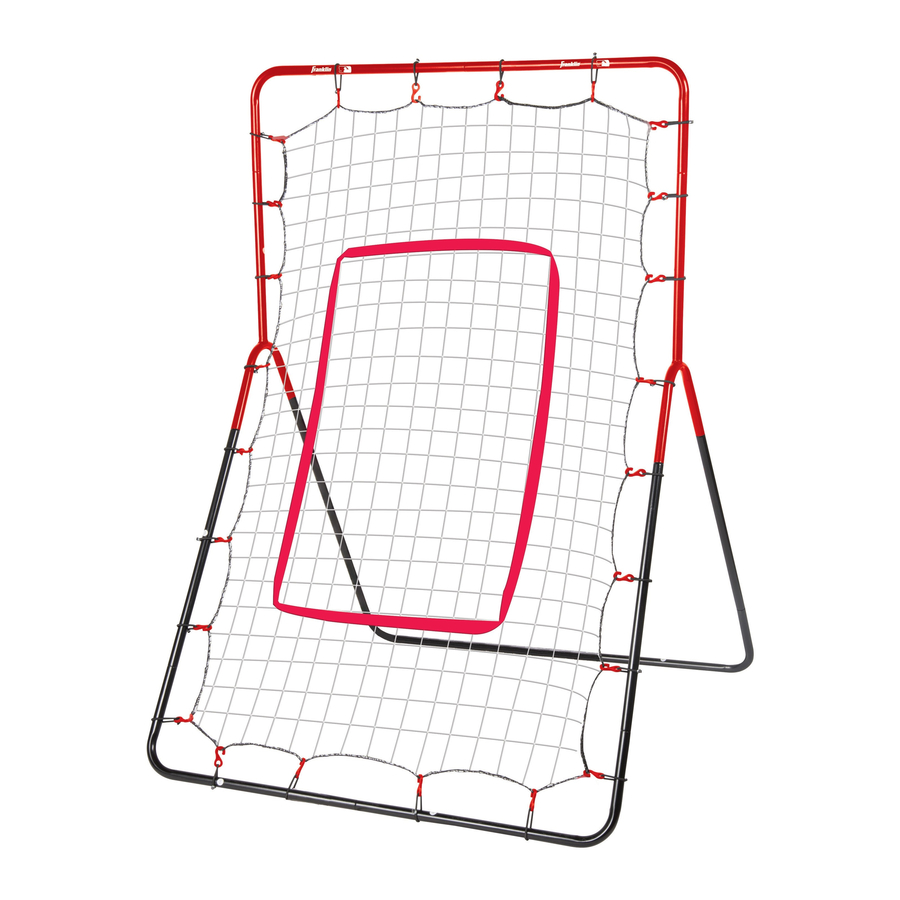

Franklin 19083 - Návod k montáži trenažéru pro házení a chytání míčů
Seznam dílů
| DÍL | MNOŽSTVÍ | POPIS | NÁHRADNÍ DÍL # |
| 1 | 1 | Horní trubka kolena | 19083-R1 |
| 2 | 1 | Horní trubka kolena | 19083-R2 |
| 3 | 2 | Spodní střední trubky | 19083-R3 |
| 4 | 2 | Trubka "Y" ("Y" trubka) | 19083-R4 |
| 5 | 2 | Zadní střední trubky | 19083-R5 |
| 6 | 1 | Spodní trubky kolena | 19083-R6 |
| 7 | 1 | Spodní trubky kolena | 19083-R7 |
| 8 | 1 | Zadní spodní trubka kolena | 19083-R8 |
| 9 | 1 | Zadní spodní trubka kolena | 19083-R9 |
| 10 | 1 | Síť | 19083-R10 |
| 11 | 1 | Pásmo úderové zóny | 19083-R11 |
| 12 | 24 | S-hákové gumy | 19083-R12 |
| 13 | 4 | Plastové bloky | 19083-R13 |
| 14 | 4 | Zemní kolíky | 19083-R14 |
Montáž
- Vyjměte všechny součásti z obalu a zkontrolujte, zda jsou všechny díly součástí balení. Prohlédněte si nákres montáže rámu níže (viz obrázek 1):
- Umístěte S-hákové gumy na následující trubky: 1, 2, 3, 4, 6, 7
- Umístěte 4 plastové bloky na následující trubky: 6, 7, 8, 9
- Připevněte všechny trubky k sobě a sestavte rám podle obrázku v montážním výkresu
Připevnění sítě
Rozložte síť a najděte červené úchyty. Červené úchyty označují rohy. Začněte připevněním všech rohů sítě k rámu pomocí gum a poté pokračujte se stranami sítě, dokud nebudou všechny gumy zajištěny.
Připevněte pásmo úderové zóny provlečením sítí a spojením suchého zipu na konci. (viz obrázek 2)
V případě potřeby použijte zemní kolíky pro větší stabilitu.
Při montáži sítě k rámu buďte velmi opatrní. Gumy budou pod extrémním napětím a musí být pečlivě připevněny. Důrazně se doporučuje montáž dospělou osobou.
Franklin Sports Inc.
Stoughton, MA 02072
Vyrobeno v Číně Pro náhradní díly volejte:
1-781-341-5178 nebo 1-800-225-8649
NEBO navštivte www.franklinsports.com
