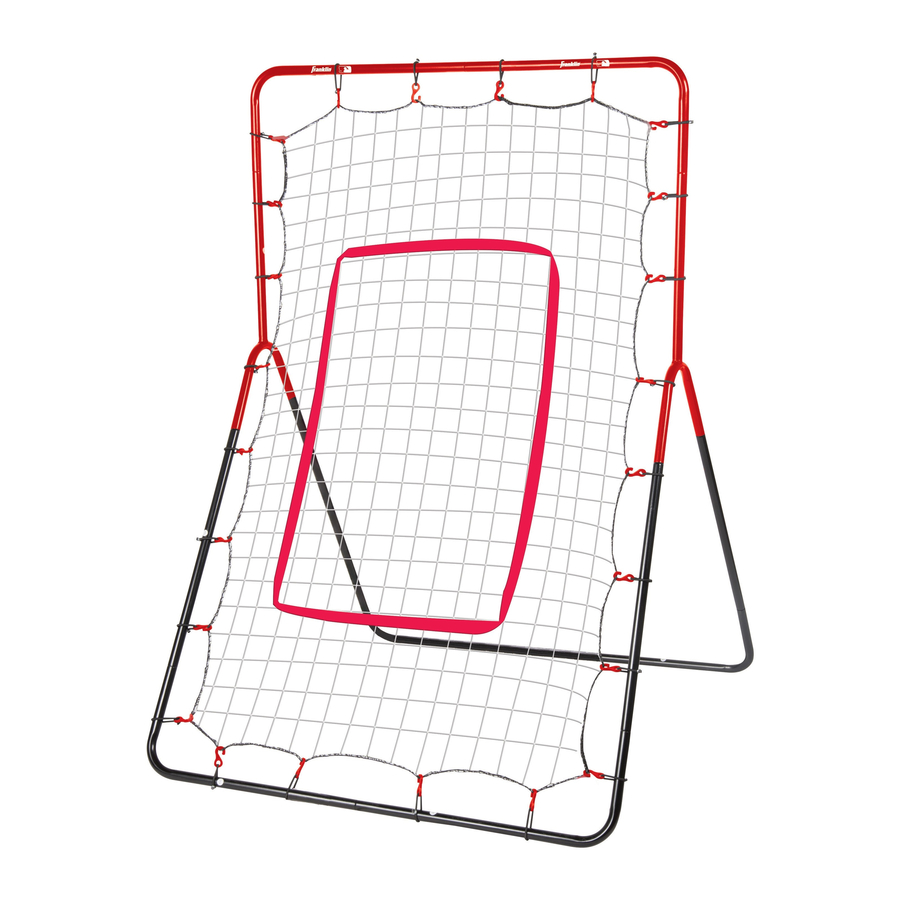

Franklin 19083 - Handleiding voor het monteren van de werp- en veldretourtrainer
Onderdelenlijst
| ONDERDEEL | HOEVEELHEID | BESCHRIJVING | VERVANGEND ONDERDEEL# |
| 1 | 1 | Bovenste elleboogbuis (Top Elbow Tube) | 19083-R1 |
| 2 | 1 | Bovenste elleboogbuis (Top Elbow Tube) | 19083-R2 |
| 3 | 2 | Onderste middenbuizen (Bottom Middle Tubes) | 19083-R3 |
| 4 | 2 | "Y" buis ("Y" Tube) | 19083-R4 |
| 5 | 2 | Achterste middenbuizen (Back Middle Tubes) | 19083-R5 |
| 6 | 1 | Onderste elleboogbuizen (Bottom Elbow Tubes) | 19083-R6 |
| 7 | 1 | Onderste elleboogbuizen (Bottom Elbow Tubes) | 19083-R7 |
| 8 | 1 | Achterste onderste elleboogbuis (Back Bottom Elbow Tube) | 19083-R8 |
| 9 | 1 | Achterste onderste elleboogbuis (Back Bottom Elbow Tube) | 19083-R9 |
| 10 | 1 | Net | 19083-R10 |
| 11 | 1 | Strike Zone lint (Strike Zone Ribbon) | 19083-R11 |
| 12 | 24 | S-haak bungeekoorden (S-Hook Bungees) | 19083-R12 |
| 13 | 4 | Plastic blokken (Plastic Blocks) | 19083-R13 |
| 14 | 4 | Grondpennen (Ground Stakes) | 19083-R14 |
Montage
- Verwijder alle onderdelen uit de verpakking en controleer of alle onderdelen aanwezig zijn. Raadpleeg het frame-montageschema hieronder (zie afbeelding 1):
- Plaats de S-haak bungeekoorden (S-Hook Bungees) op de volgende buizen: 1, 2, 3, 4, 6, 7
- Plaats de 4 plastic blokken (Plastic Blocks) op de volgende buizen: 6, 7, 8, 9
- Bevestig alle buizen aan elkaar om het frame te monteren zoals afgebeeld in de montagetekening
Om het net te bevestigen
Spreid het net uit en zoek de rode lipjes. Rode lipjes geven de hoeken aan. Begin met het bevestigen van alle hoeken van het net aan het frame met de bungeekoorden en ga vervolgens verder met de zijkanten van het net totdat alle bungeekoorden vastzitten.
Bevestig het "Strike Zone Ribbon" (Strike Zone lint) door het door het net te weven en het klittenband aan het einde te verbinden. (zie afbeelding 2)
Gebruik de grondpennen (Ground Stakes) voor extra stabiliteit wanneer dat nodig is.
Wees uiterst voorzichtig bij het monteren van het net aan het frame. De bungeekoorden zullen onder extreme spanning staan en moeten zorgvuldig worden bevestigd. Montage door een volwassene wordt sterk aanbevolen.
Franklin Sports Inc.
Stoughton, MA 02072
Made in China Voor vervangende onderdelen bel:
1-781-341-5178 of 1-800-225-8649
OF bezoek www.franklinsports.com
