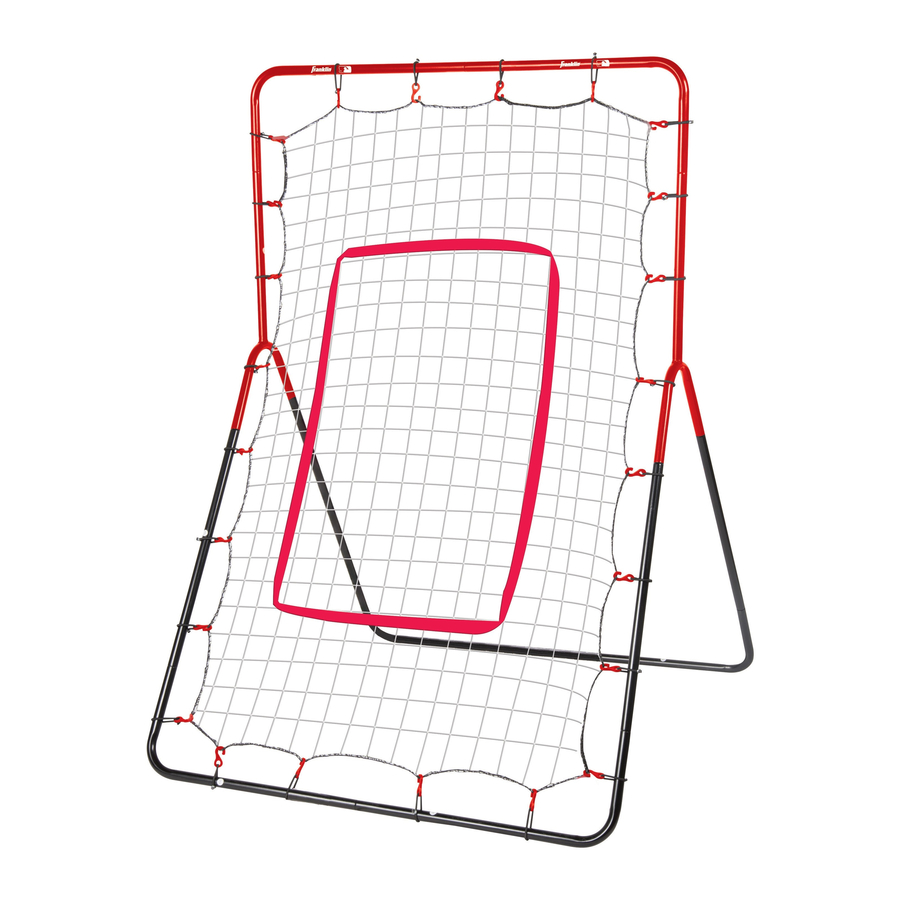

Franklin 19083 - Manuel d'assemblage de l'entraîneur de lancer et de retour sur le terrain
Liste des pièces
| PIÈCE | QUANTITÉ | DESCRIPTION | PIÈCE DE RECHANGE N° |
| 1 | 1 | Tube coudé supérieur | 19083-R1 |
| 2 | 1 | Tube coudé supérieur | 19083-R2 |
| 3 | 2 | Tubes médians inférieurs | 19083-R3 |
| 4 | 2 | Tube "Y" | 19083-R4 |
| 5 | 2 | Tubes médians arrière | 19083-R5 |
| 6 | 1 | Tubes coudés inférieurs | 19083-R6 |
| 7 | 1 | Tubes coudés inférieurs | 19083-R7 |
| 8 | 1 | Tube coudé arrière inférieur | 19083-R8 |
| 9 | 1 | Tube coudé arrière inférieur | 19083-R9 |
| 10 | 1 | Filet | 19083-R10 |
| 11 | 1 | Ruban de zone de frappe | 19083-R11 |
| 12 | 24 | Élastiques avec crochet en S | 19083-R12 |
| 13 | 4 | Blocs en plastique | 19083-R13 |
| 14 | 4 | Piquets de sol | 19083-R14 |
Assemblage
- Retirez tous les composants de l'emballage et vérifiez que toutes les pièces sont incluses. Veuillez vous référer au schéma d'assemblage du cadre ci-dessous (voir figure 1) :
- Placez les élastiques avec crochet en S sur les tubes suivants : 1, 2, 3, 4, 6, 7
- Placez les 4 blocs en plastique sur les tubes suivants : 6, 7, 8, 9
- Fixez tous les tubes ensemble pour assembler le cadre comme illustré dans le dessin d'assemblage
Pour fixer le filet
Déployez le filet et localisez les languettes rouges. Les languettes rouges indiquent les coins. Commencez par fixer tous les coins du filet au cadre avec les élastiques, puis continuez avec les côtés du filet jusqu'à ce que tous les élastiques soient bien fixés.
Fixez le ruban de zone de frappe en le faisant passer à travers le filet et en connectant le Velcro à l'extrémité. (voir figure 2)
Utilisez les piquets de sol pour une stabilité supplémentaire si nécessaire.
Faites preuve d'une extrême prudence lors de l'assemblage du filet au cadre. Les élastiques seront sous une tension extrême et doivent être fixés avec soin. L'assemblage par un adulte est fortement recommandé.
Franklin Sports Inc.
Stoughton, MA 02072
Fabriqué en Chine Pour les pièces de rechange, appelez :
1-781-341-5178 ou 1-800-225-8649
OU visitez www.franklinsports.com
