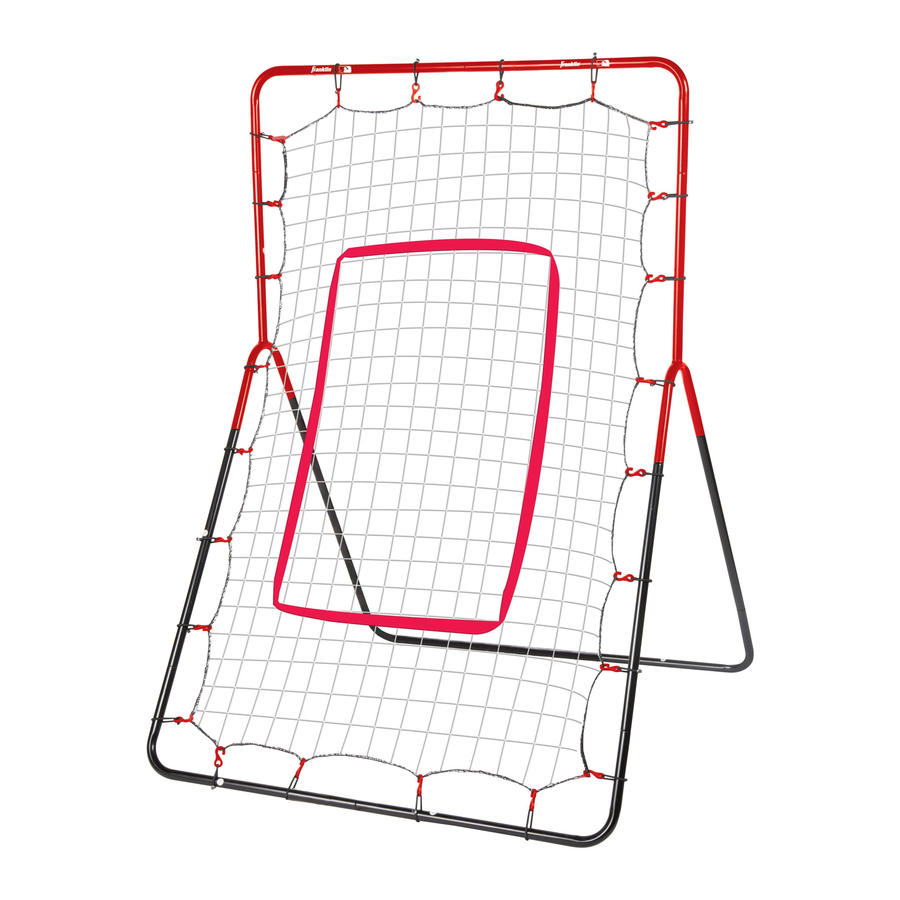

Franklin 19083 - Návod na montáž tréningového zariadenia na hádzanie a vracanie loptičiek
Zoznam dielov
| DIEL | MNOŽSTVO | POPIS | NÁHRADNÝ DIEL # |
| 1 | 1 | Horná lakťová trubica (Top Elbow Tube) | 19083-R1 |
| 2 | 1 | Horná lakťová trubica (Top Elbow Tube) | 19083-R2 |
| 3 | 2 | Spodné stredné trubice (Bottom Middle Tubes) | 19083-R3 |
| 4 | 2 | "Y" trubica ("Y" Tube) | 19083-R4 |
| 5 | 2 | Zadné stredné trubice (Back Middle Tubes) | 19083-R5 |
| 6 | 1 | Spodné lakťové trubice (Bottom Elbow Tubes) | 19083-R6 |
| 7 | 1 | Spodné lakťové trubice (Bottom Elbow Tubes) | 19083-R7 |
| 8 | 1 | Zadná spodná lakťová trubica (Back Bottom Elbow Tube) | 19083-R8 |
| 9 | 1 | Zadná spodná lakťová trubica (Back Bottom Elbow Tube) | 19083-R9 |
| 10 | 1 | Sieť (Net) | 19083-R10 |
| 11 | 1 | Pásmo zóny úderu (Strike Zone Ribbon) | 19083-R11 |
| 12 | 24 | S-hákové gumové laná (S-Hook Bungees) | 19083-R12 |
| 13 | 4 | Plastové bloky (Plastic Blocks) | 19083-R13 |
| 14 | 4 | Zemné kolíky (Ground Stakes) | 19083-R14 |
Montáž
- Vyberte všetky komponenty z balenia a skontrolujte, či sú zahrnuté všetky diely. Pozrite si schému montáže rámu nižšie (pozri obrázok 1):
- Umiestnite S-hákové gumové laná (S-Hook Bungees) na nasledujúce trubice: 1, 2, 3, 4, 6, 7
- Umiestnite 4 plastové bloky (Plastic Blocks) na nasledujúce trubice: 6, 7, 8, 9
- Pripojte všetky trubice k sebe, aby ste zostavili rám, ako je znázornené na výkrese zostavy
Na pripevnenie siete
Rozložte sieť a nájdite červené úchytky. Červené úchytky označujú rohy. Začnite pripevnením všetkých rohov siete k rámu pomocou gumových lán a potom pokračujte so stranami siete, kým nebudú všetky gumové laná zaistené.
Pripevnite pásmo zóny úderu (Strike Zone Ribbon) prevlečením cez sieť a spojením suchého zipsu na konci. (pozri obrázok 2)
V prípade potreby použite zemné kolíky (Ground Stakes) pre väčšiu stabilitu.
Pri montáži siete na rám buďte mimoriadne opatrní. Gumové laná budú pod extrémnym napätím a musia sa pripevňovať opatrne. Dôrazne sa odporúča montáž dospelou osobou.
Franklin Sports Inc.
Stoughton, MA 02072
Vyrobené v Číne Pre náhradné diely volajte:
1-781-341-5178 alebo 1-800-225-8649
ALEBO navštívte www.franklinsports.com
