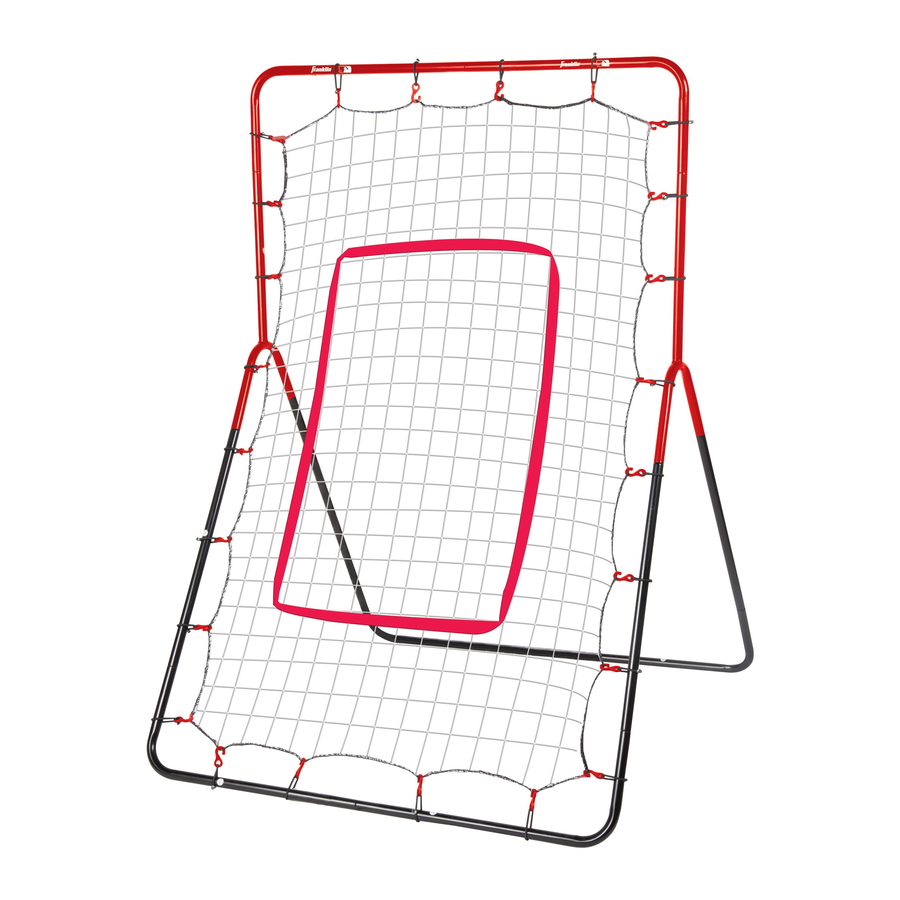

Franklin 19083 - Priručnik za sastavljanje trenera za bacanje i povratak na teren
Popis dijelova
| DIO | KOLIČINA | OPIS | BROJ ZAMJENSKOG DIJELA |
| 1 | 1 | Gornja cijev koljena | 19083-R1 |
| 2 | 1 | Gornja cijev koljena | 19083-R2 |
| 3 | 2 | Donje srednje cijevi | 19083-R3 |
| 4 | 2 | "Y" Cijev ("Y" Tube) | 19083-R4 |
| 5 | 2 | Stražnje srednje cijevi | 19083-R5 |
| 6 | 1 | Donje cijevi koljena | 19083-R6 |
| 7 | 1 | Donje cijevi koljena | 19083-R7 |
| 8 | 1 | Stražnja donja cijev koljena | 19083-R8 |
| 9 | 1 | Stražnja donja cijev koljena | 19083-R9 |
| 10 | 1 | Mreža (Net) | 19083-R10 |
| 11 | 1 | Vrpca zone udarca | 19083-R11 |
| 12 | 24 | S-kuke s bungee užetom | 19083-R12 |
| 13 | 4 | Plastični blokovi | 19083-R13 |
| 14 | 4 | Klinovi za tlo | 19083-R14 |
Sastavljanje
- Uklonite sve komponente iz pakiranja i provjerite jesu li svi dijelovi uključeni. Molimo pogledajte shemu sastavljanja okvira u nastavku (vidi sliku 1):
- Postavite S-kuke s bungee užetom na sljedeće cijevi: 1, 2, 3, 4, 6, 7
- Postavite 4 plastična bloka na sljedeće cijevi: 6, 7, 8, 9
- Spojite sve cijevi zajedno kako biste sastavili okvir kao što je prikazano na crtežu sastavljanja
Za pričvršćivanje mreže
Raširite mrežu i pronađite crvene jezičke. Crveni jezičci označavaju kutove. Započnite pričvršćivanjem svih kutova mreže na okvir pomoću bungee užeta, a zatim nastavite sa stranama mreže dok svi bungee užeti ne budu sigurni.
Pričvrstite vrpcu zone udarca provlačeći je kroz mrežu i spajajući čičak na kraju. (vidi sliku 2)
Koristite klinove za tlo za dodatnu stabilnost kada je potrebno.
Budite izuzetno oprezni prilikom sastavljanja mreže na okvir. Bungee užeti će biti pod velikom napetošću i moraju se pažljivo pričvrstiti. Preporučuje se sastavljanje od strane odrasle osobe.
Franklin Sports Inc.
Stoughton, MA 02072
Proizvedeno u Kini Za zamjenske dijelove nazovite:
1-781-341-5178 ili 1-800-225-8649
ILI posjetite www.franklinsports.com
