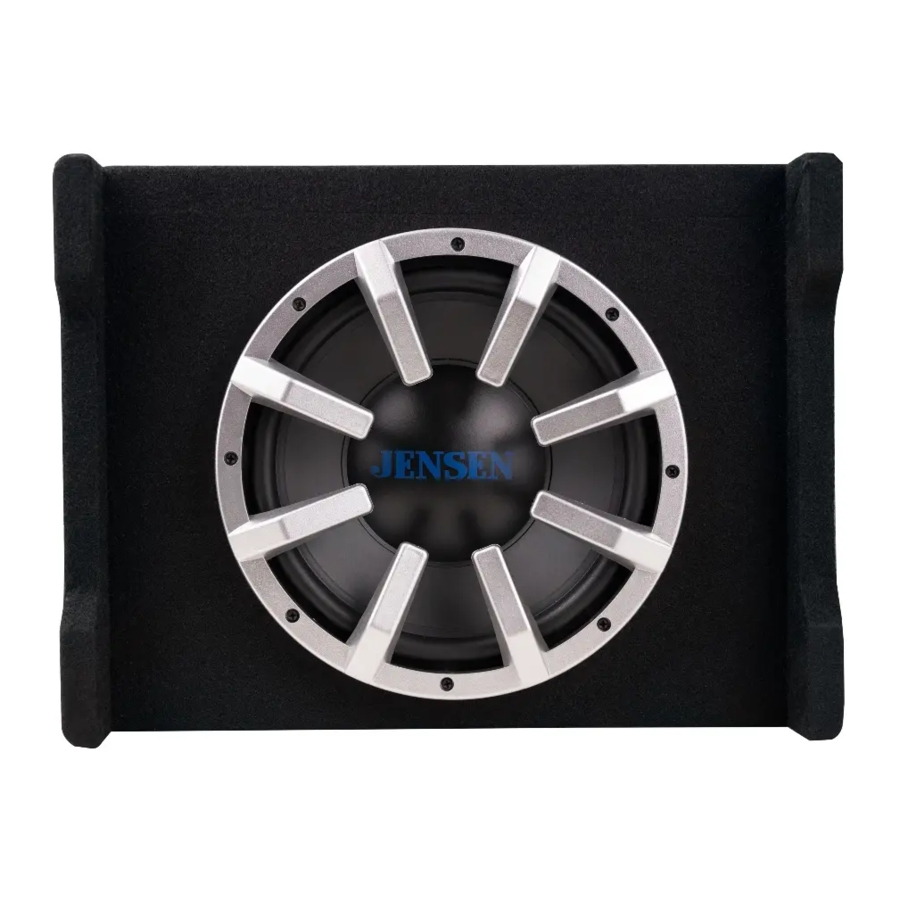

Jensen JW10A – návod k použití subwooferu

PŘÍPRAVA

Začínáme

Před instalací si přečtěte celý návod. Vzhledem k technické náročnosti zesilovačů se důrazně doporučuje, aby váš Jensen JW10A instaloval profesionální instalatér nebo autorizovaný prodejce.

Než začnete

• Vždy odpojte záporný pól baterie. Pokud si nejste jisti, poraďte se s kvalifikovaným technikem.
• Neinstalujte zesilovač na místech, kde by byl vystaven vysokým teplotám, například přímému slunečnímu záření, nebo kde by byl vystaven prachu, nečistotám nebo nadměrným vibracím.
• Při vrtání otvorů buďte velmi opatrní, abyste nepoškodili palivové potrubí nebo stávající kabeláž vozidla.
• Všechny instalace zesilovače vyžadují napájecí, signální a reproduktorové kabely (nejsou součástí dodávky).
• Pro usnadnění instalace se důrazně doporučuje instalovat sadu zesilovače (prodává se samostatně). Obraťte se na svého prodejce s žádostí o doporučení.

Umístění pro montáž

Vyberte umístění pro montáž JW10A. Mezi doporučená místa patří prostor za sedadlem nebo v kufru.

Pro optimální výkon zajistěte alespoň 2,5 cm prostoru kolem všech stran zesilovače.

Neinstalujte JW10A pod koberce nebo tam, kde je omezeno proudění vzduchu.

Neinstalujte JW10A tam, kde by mohl být vystaven vlhkosti.

Optimální umístění pro montáž se u jednotlivých vozidel liší. Než dokončíte finální montáž, nezapomeňte otestovat všechny funkce zesilovače.

INSTALACE

Bezpečnost především

Následující pokyny jsou navrženy tak, aby byla zajištěna bezpečnost při instalaci a používání JW10A. Nedodržení těchto pokynů může vést ke zranění nebo poškození jednotky nebo vozidla.

Následující pokyny k instalaci jsou zamýšleny jako základní vodítko. Pokud si nejste jisti, zda jste schopni tento systém reproduktorů nainstalovat sami, společnost Jensen doporučuje využít služeb profesionálního centra pro instalaci autorádia.

Před instalací si prosím projděte následující pokyny:

1. Před pokusem o instalaci tohoto produktu si pozorně přečtěte a pochopte pokyny.
2. Pokud je vyžadována další kabeláž, doporučujeme vést všechny kabely před montáží skříně na místo.
3. Abyste zajistili spolehlivý výkon a minimalizovali ztrátu signálu nebo napájení, používejte nejkvalitnější dostupné konektory.
4. Nikdy neprotahujte kabely reproduktorů pod vozidlem. Vedení kabelů reproduktorů uvnitř vozidla poskytuje nejlepší ochranu před výfukem, teplem a vlivy prostředí.
5. Vyvarujte se vedení kabelů přes, v blízkosti nebo skrz povrchy s ostrými hranami. Doporučujeme také používat gumové průchodky k ochraně všech kabelů vedených kovem, zejména přepážkou.
6. Při vedení kabelu reproduktoru k zesilovači se vyhněte vedení v blízkosti zdrojů vysokého proudu (tj. kabelové svazky, kabely baterie).

Popisy připojení

Poznámka: Ujistěte se, že se řídíte specifickými pokyny, které jsou součástí vaší sady pro instalaci zesilovače (není součástí tohoto zesilovače). Níže uvedené informace by měly být použity pouze jako obecné vodítko.

Napájecí kabel (+12 V)

• Před pokračováním odpojte záporný pól baterie. Pokud si nejste jisti, poraďte se s kvalifikovaným technikem.
• Naplánujte si vedení kabelů předtím, než kabely zkrátíte na délku. Začněte vedením napájecího kabelu +12 V od baterie k umístění zesilovače. Při vedení kabelů skrz přepážku nebo kovové otvory použijte průchodku. Vyhněte se vedení napájecího kabelu v blízkosti stávající kabeláže vozidla, abyste zabránili pronikání indukovaného šumu do audio systému.
• Při vrtání otvorů buďte velmi opatrní, abyste nepoškodili palivové potrubí nebo stávající kabeláž vozidla.
• Kabel +12 V MUSÍ být jištěn do 45 cm od baterie, aby byla chráněna elektrická soustava vozidla.

Uzemňovací kabel (GND)

• Uzemňovací kabel zesilovače by měl být co nejkratší. Při připojování uzemnění vyberte čistou, nenatřenou část kovu nebo šasi vozidla. Ujistěte se, že jste oblast očistili od všech nečistot nebo mastnoty.

Vzdálený zapínací kabel (REM)

• Vzdálený zapínací kabel se připojuje k zapínacímu vodiči zesilovače hlavní jednotky nebo k jinému spínanému zdroji 12 V.

Vstupní signál

• Vstupní signál zesilovače se připojuje k nízkoúrovňovým (RCA) nebo vysokoúrovňovým (reproduktorový kabel) výstupům přijímače.

Nikdy neprotahujte žádné kabely pod nebo vně vozidla.

Připojení a ovládací prvky

1. Řízení fáze
2. Indikátor napájení
3. Indikátor ochrany
4. Ovládání vstupní úrovně
5. Frekvence výhybky
6. Bass EQ
7. Pojistka (15 A)
8. Napájecí / vstupní konektor

Typické vedení kabelů

Vysokoúrovňový vstup (reproduktorový kabel)

Vysokoúrovňové vstupy by měly být používány pouze tehdy, když nejsou k dispozici výstupy RCA z hlavní jednotky. Připojte výstupy reproduktorů hlavní jednotky k vysokoúrovňovému vstupnímu konektoru, jak je znázorněno níže. Černý vodič (referenční uzemnění signálu) může nebo nemusí vyžadovat připojení k uzemnění šasi – v závislosti na vaší konkrétní instalaci. Nepoužívejte nízkoúrovňové ani vysokoúrovňové vstupy současně. Připojte pouze jeden nebo druhý.

Hlavní napájecí připojení

Připojte kabely BAT+, GND a REM odpovídajícím způsobem. Vhodná pojistka MUSÍ být instalována na kabel BAT+ do 45 cm od baterie pro ochranu elektrické soustavy vozidla.

Hodnota pojistky
Při výměně pojistky se ujistěte, že nová pojistka je správného typu a má správnou proudovou hodnotu. Použití nesprávné pojistky by mohlo poškodit zesilovač. JW10A používá (1) pojistku typu ATO 15 ampér.

Velikost napájecího/uzemňovacího kabelu
Pro optimální výkon používejte pouze kabel o tloušťce 12 gauge nebo větší. Ujistěte se, že používáte napájecí a uzemňovací kabel stejné velikosti.

Montáž 1

Krok 1
Upevněte dodané montážní držáky na požadované místo v kufru nebo zavazadlovém prostoru vozidla, jak je znázorněno na obrázku. základna.

Krok 2
Provlékněte montážní popruhy tak, aby procházely držáky namontovanými na základně.

Krok 3
Umístěte JW10A na držáky, jak je znázorněno na obrázku.

Krok 4
Provlékněte montážní popruhy přezkami.

Krok 5
Zatáhněte za popruhy, abyste co nejpevněji upevnili přezky.

Pohled zezadu na správnou instalaci

Pohled zepředu na správnou instalaci

Montáž 2

Krok 1
Upevněte dodané montážní držáky na požadované místo v kufru nebo zavazadlovém prostoru vozidla, jak je znázorněno na obrázku.

Krok 2
Provlékněte montážní popruhy tak, aby procházely držáky namontovanými na základně.

Krok 3
Umístěte JW10A na držáky, jak je znázorněno na obrázku.

Krok 4
Provlékněte montážní popruhy přezkami.

Krok 5
Zatáhněte za popruhy, abyste co nejpevněji upevnili přezky.

Pohled zezadu na správnou instalaci

Pohled zepředu na správnou instalaci

Nastavení a úprava ovládání

Řešení problémů

Specifikace

Konstrukce a specifikace se mohou změnit bez předchozího upozornění.

Zákaznická podpora

Pro více informací a pro zjištění polohy nejbližšího autorizovaného servisního střediska nás prosím kontaktujte jedním z následujících způsobů:

• Zavolejte nám na bezplatné číslo (888) 921-4088
  (pondělí až pátek, 9:00 až 17:00 východního času)
• Pošlete nám e-mail na adresu cs@jensenmobile.com
• https://www.jensenmobile.com

Pro vaše záznamy
Uschovejte si prosím originální doklad o prodeji a buďte připraveni jej předložit v případě, že budete potřebovat servis, protože váš originální doklad o prodeji je považován za nejlepší důkaz o koupi a uvádí datum, kdy jste svůj produkt Jensen zakoupili.

Zaregistrujte svůj produkt
Zaregistrujte svůj produkt online na www.jensenmobile.com
