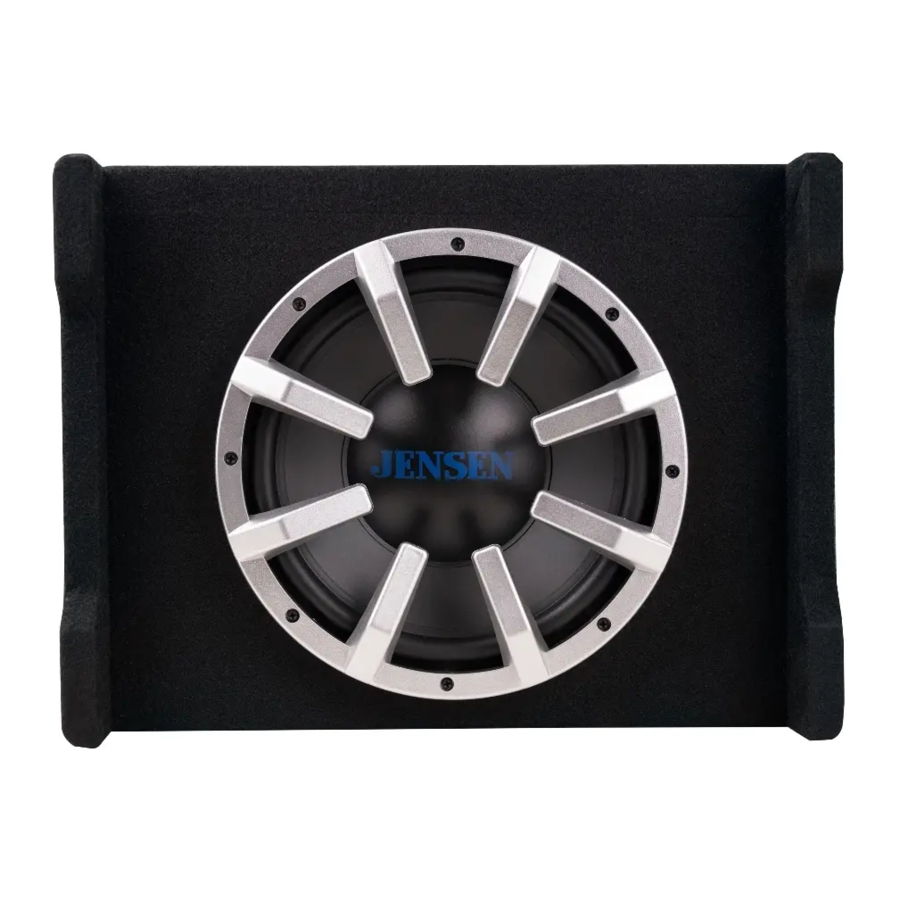

Jensen JW10A – Mélynyomó kézikönyv

ELŐKÉSZÍTÉS

Első lépések

Kérjük, telepítés előtt olvassa el a teljes kézikönyvet. A erősítők technikai jellege miatt erősen ajánlott, hogy a Jensen JW10A készülékét szakképzett telepítő vagy hivatalos márkakereskedő szerelje be.

Mielőtt elkezdené

• Mindig válassza le a negatív akkumulátorsarut. Ha bizonytalan, kérjen útbaigazítást egy képzett szakembertől.
• Ne szerelje be az erősítőt olyan helyre, ahol magas hőmérsékletnek lenne kitéve, például közvetlen napfénynek, vagy ahol por, szennyeződés vagy túlzott vibráció érhetné.
• Rendkívül óvatosan járjon el a furatok fúrásakor, hogy elkerülje az üzemanyagvezetékek vagy a meglévő járművezetékek károsodását.
• Minden erősítő telepítéshez táp-, jel- és hangszórókábel szükséges (nem tartozék).
• Az egyszerűbb telepítés érdekében erősen ajánlott egy erősítő telepítőkészlet (külön megvásárolható). Kérjen ajánlásokat a kereskedőtől.

Szerelési hely

Válasszon szerelési helyet a JW10A számára. A javasolt helyek közé tartozik az ülés mögötti terület vagy a csomagtartó.

Az optimális teljesítmény érdekében ügyeljen arra, hogy az erősítő minden oldala körül legalább 2,5 cm hely legyen.

Ne szerelje a JW10A készüléket szőnyegek alá vagy olyan helyre, ahol a légáramlás korlátozott.

Ne telepítse a JW10A készüléket olyan helyre, ahol nedvesség érheti.

Az optimális szerelési hely járművenként változik. Ne felejtse el tesztelni az összes erősítő funkciót a végső szerelési eljárás befejezése előtt.

TELEPÍTÉS

Első a biztonság

A következő utasítások a JW10A telepítése és használata során a biztonság biztosítására szolgálnak. Ezen utasítások be nem tartása sérülést vagy a készülék vagy a jármű károsodását okozhatja.

A következő telepítési utasítások alapvető iránymutatásként szolgálnak. Ha bizonytalan ebben a hangszórórendszer saját kezű telepítésében, a Jensen azt javasolja, hogy vegye igénybe egy professzionális autóhifi-telepítő központ szolgáltatásait.

Telepítés előtt kérjük, tekintse át a következő irányelveket:

1. A termék telepítésének megkísérlése előtt feltétlenül olvassa el és értse meg az utasításokat.
2. Ha további vezetékekre van szükség, javasoljuk, hogy a ház helyére történő felszerelése előtt futtassa az összes vezetéket.
3. A megbízható teljesítmény biztosítása és a jel- vagy energiaveszteség minimalizálása érdekében használja a rendelkezésre álló legjobb minőségű csatlakozókat.
4. Soha ne vezessen hangszórókábeleket a jármű alatt. A hangszórókábelek a járműben történő vezetése biztosítja a legjobb védelmet a kipufogógáz, a hő és a környezeti hatások ellen.
5. Kerülje a vezetékek vezetését éles szélű felületek felett, közelében vagy azokon keresztül. Javasoljuk továbbá, hogy használjon gumibetéteket a fémen átvezetett vezetékek védelmére, különösen a tűzfalon.
6. Amikor a hangszórókábelt az erősítőhöz vezeti, kerülje a nagy áramforrások (azaz kábelkötegek, akkumulátorkábelek) közelében történő vezetést.

A csatlakozások leírása

Megjegyzés: Feltétlenül kövesse az erősítő telepítőkészlethez mellékelt konkrét utasításokat (nem tartozék). Az alábbi információk csak általános iránymutatásként szolgálnak.

Tápkábel (+12 V)

• A folytatás előtt válassza le a negatív akkumulátorsarut. Ha bizonytalan, kérjen útbaigazítást egy képzett szakembertől.
• A kábelek méretre vágása előtt tervezze meg a kábelek útvonalát. Kezdje azzal, hogy a táp +12 V-os vezetékét az akkumulátortól az erősítő helyéig vezeti. Használjon gumibetétet, ha a vezetékeket a tűzfalon vagy fémnyílásokon vezeti át. Kerülje a tápkábel vezetését a meglévő járművezetékek közelében, hogy megakadályozza a zaj bejutását a hangrendszerbe.
• Rendkívül óvatosan járjon el a furatok fúrásakor, hogy elkerülje az üzemanyagvezetékek vagy a meglévő járművezetékek károsodását.
• A +12 V-os vezetéket az akkumulátortól számított 45 cm-en belül BIZTOSAN be kell biztosítani a jármű elektromos rendszerének védelme érdekében.

Földkábel (GND)

• Az erősítő földelő vezetékének a lehető legrövidebbnek kell lennie. A földeléshez válasszon egy tiszta, festetlen fémrészt vagy a jármű alvázát. Ügyeljen arra, hogy a területet megtisztítsa a szennyeződésektől és a zsírtól.

Távbekapcsoló vezeték (REM)

• A távbekapcsoló vezeték a fejegység erősítő bekapcsoló vezetékéhez vagy más kapcsolt 12 voltos forráshoz csatlakozik.

Bemeneti jel

• Az erősítő bemeneti jele a vevő alacsony szintű (RCA) vagy magas szintű (hangszórókábel) kimeneteihez csatlakozik.

Soha ne vezessen vezetékeket a jármű alatt vagy kívül.

Csatlakozások és vezérlők

1. Fázisvezérlés
2. Tápellátásjelző
3. Védelemjelző
4. Bemeneti jelszint vezérlés
5. Keresztezési frekvencia
6. Basszus EQ
7. Biztosíték (15A)
8. Tápellátás/bemeneti csatlakozó

Tipikus kábelvezetés

Magas szintű bemenet (hangszórókábel)

A magas szintű bemeneteket csak akkor szabad használni, ha az RCA kimenetek nem állnak rendelkezésre a fejegységen. Csatlakoztassa a fejegység hangszórókimeneteit a magas szintű bemeneti csatlakozóhoz az alábbi ábrán látható módon. A fekete vezeték (jelreferencia föld) a konkrét telepítéstől függően igényelhet csatlakozást az alváz földeléséhez, vagy nem. Ne használja egyszerre az alacsony és a magas szintű bemeneteket. Csak az egyiket vagy a másikat csatlakoztassa.

Fő tápcsatlakozások

Csatlakoztassa a BAT+, GND és REM vezetékeket megfelelően. A jármű elektromos rendszerének védelme érdekében a BAT+ vezetéken az akkumulátortól számított 45 cm-en belül megfelelő biztosítékot KELL felszerelni.

Biztosíték névleges értéke
A biztosíték cseréjekor ellenőrizze, hogy az új biztosíték megfelelő típusú és áramerősségű-e. A helytelen biztosíték használata károsíthatja az erősítőt. A JW10A (1) 15 amperes ATO típusú biztosítékot használ.

Táp/földelő vezeték mérete
Az optimális teljesítmény érdekében csak 12 AWG vagy annál nagyobb méretű vezetéket használjon. Ügyeljen arra, hogy azonos méretű táp- és földelő vezetéket használjon.

Szerelés 1

1. lépés
Rögzítse a mellékelt szerelőkereteket a jármű csomagtartójának vagy ferdehátújának kívánt helyére az ábra szerint, az alapra.

2. lépés
Fűzze át a rögzítőpántokat úgy, hogy áthaladjanak az alapra szerelt konzolokon.

3. lépés
Helyezze a JW10A-t a konzolokra az ábrán látható módon.

4. lépés
Fűzze át a rögzítőpántokat a csatokon.

5. lépés
Húzza meg a pántokat a csatok lehető legszorosabb rögzítéséhez.

A megfelelő telepítés hátulnézete

A megfelelő telepítés elölnézete

Szerelés 2

1. lépés
Rögzítse a mellékelt szerelőkereteket a jármű csomagtartójának vagy ferdehátújának kívánt helyére az ábra szerint.

2. lépés
Fűzze át a rögzítőpántokat úgy, hogy áthaladjanak az alapra szerelt konzolokon.

3. lépés
Helyezze a JW10A-t a konzolokra az ábrán látható módon.

4. lépés
Fűzze át a rögzítőpántokat a csatokon.

5. lépés
Húzza meg a pántokat a csatok lehető legszorosabb rögzítéséhez.

A megfelelő telepítés hátulnézete

A megfelelő telepítés elölnézete

A vezérlés beállítása és beállítása

Hibaelhárítás

Műszaki adatok

A tervezés és a műszaki adatok előzetes értesítés nélkül változhatnak.

Ügyfélszolgálat

További információért és a legközelebbi hivatalos szervizközpont helyének megkereséséhez vegye fel velünk a kapcsolatot az alábbi módszerek egyikén:

• Hívjon minket ingyenesen a (888) 921-4088-as telefonszámon
  (hétfőtől péntekig, 9:00 és 17:00 óra között, EST)
• Küldjön e-mailt a cs@jensenmobile.com címre
• https://www.jensenmobile.com

Az Ön nyilvántartásaihoz
Kérjük, őrizze meg az eredeti vásárlási bizonylatot, és készüljön fel arra, hogy bemutatja ezt a bizonylatot, ha szervizre van szüksége, mivel az eredeti bizonylat a vásárlás legjobb bizonyítékának minősül, és jelzi a Jensen termék vásárlásának dátumát.

Regisztrálja termékét
Regisztrálja termékét online a www.jensenmobile.com oldalon
