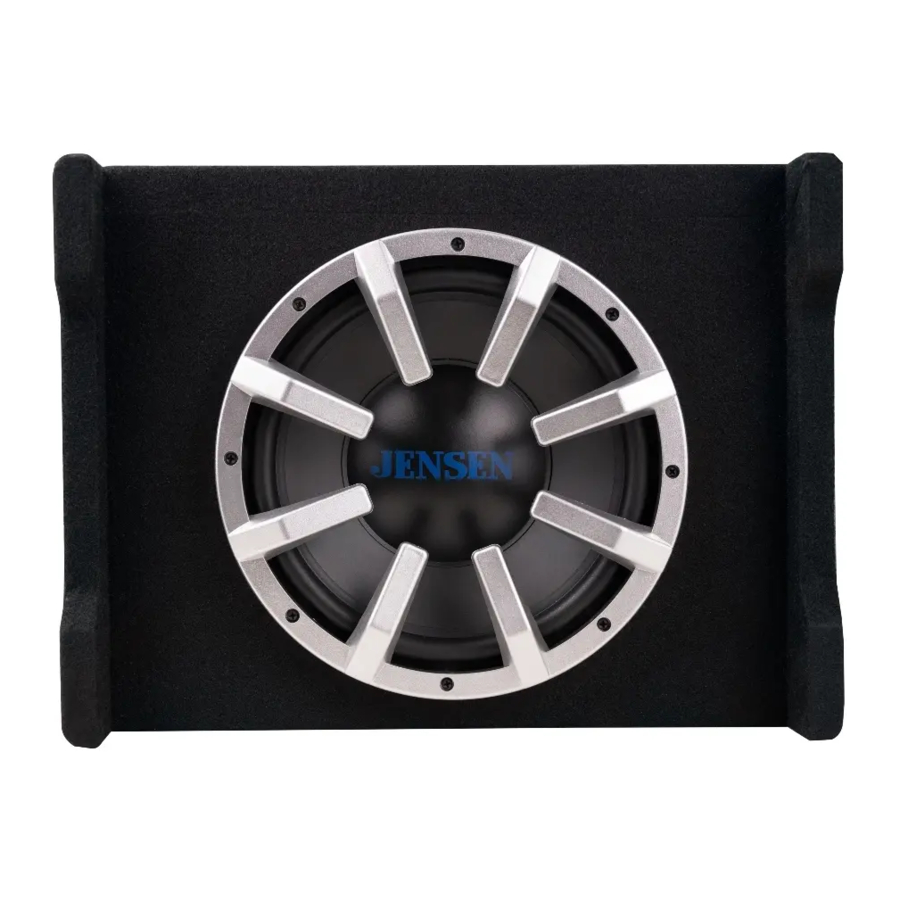

Jensen JW10A - žemų dažnių garsiakalbio naudojimo instrukcija

PARUOŠIMAS

Darbo pradžia

Prieš montuodami atidžiai perskaitykite visą instrukciją. Dėl techninių stiprintuvų savybių labai rekomenduojama, kad jūsų Jensen JW10A sumontuotų profesionalus montuotojas arba įgaliotasis pardavėjas.

Prieš pradedant

• Visada atjunkite neigiamą akumuliatoriaus gnybtą. Jei nesate tikri, kreipkitės į kvalifikuotą specialistą dėl instrukcijų.
• Venkite montuoti stiprintuvą ten, kur jį veiktų aukšta temperatūra, pvz., tiesioginiai saulės spinduliai, arba ten, kur jį veiktų dulkės, nešvarumai ar didelė vibracija.
• Būkite labai atsargūs gręždami skyles, kad nepažeistumėte degalų tiekimo linijų ar esamų transporto priemonės laidų.
• Visoms stiprintuvo instaliacijoms reikalingi maitinimo, signalo ir garsiakalbio laidai (nepridedami).
• Labai rekomenduojama naudoti stiprintuvo montavimo rinkinį (parduodamas atskirai), kad būtų lengviau montuoti. Kreipkitės į savo pardavėją dėl rekomendacijų.

Montavimo vieta

Pasirinkite JW10A montavimo vietą. Siūlomos vietos yra už sėdynės arba bagažinėje.

Norėdami pasiekti optimalų našumą, pasirūpinkite, kad aplink visas stiprintuvo puses būtų bent 1 colio tarpas.

Nemontuokite JW10A po kilimais arba ten, kur oro srautas yra apribotas.

Nemontuokite JW10A ten, kur jį gali veikti drėgmė.

Optimali montavimo vieta priklauso nuo transporto priemonės. Prieš baigdami galutinę montavimo procedūrą, nepamirškite patikrinti visų stiprintuvo funkcijų.

ĮRENGIMAS

Svarbiausia - saugumas

Šios instrukcijos skirtos užtikrinti saugumą montuojant ir naudojant JW10A. Nesilaikant šių instrukcijų, galite susižaloti arba sugadinti įrenginį ar transporto priemonę.

Šios montavimo instrukcijos skirtos naudoti kaip pagrindines gaires. Jei nesate tikri, ar galite patys įdiegti šią garsiakalbių sistemą, Jensen rekomenduoja pasinaudoti profesionalaus automobilių garso įrangos montavimo centro paslaugomis.

Prieš montuodami peržiūrėkite šias gaires:

1. Prieš bandydami įdiegti šį gaminį, būtinai atidžiai perskaitykite ir supraskite instrukcijas.
2. Jei reikia papildomų laidų, rekomenduojame visus laidus nutiesti prieš montuodami korpusą į vietą.
3. Norėdami užtikrinti patikimą veikimą ir sumažinti signalo ar galios praradimą, naudokite aukščiausios kokybės jungtis.
4. Niekada netieskite garsiakalbio laidų po transporto priemone. Garsiakalbio laidų tiesimas transporto priemonės viduje užtikrina geriausią apsaugą nuo išmetamųjų dujų, karščio ir aplinkos elementų.
5. Venkite tiesti laidus virš, šalia ar per aštrius paviršius. Taip pat siūlome naudoti guminius įvorės, kad apsaugotumėte visus laidus, nutiestus per metalą, ypač ugnies sieną.
6. Tiesdami garsiakalbio kabelį į stiprintuvą, venkite tiesti jį šalia didelės srovės šaltinių (t. y. laidų pynių, akumuliatoriaus kabelių).

Jungčių aprašymai

Pastaba: būtinai laikykitės konkrečių instrukcijų, pateiktų kartu su stiprintuvo montavimo rinkiniu (į šį stiprintuvą neįeina). Toliau pateikta informacija turėtų būti naudojama tik kaip bendrosios gairės.

Maitinimo laidas (+12V)

• Prieš tęsdami atjunkite neigiamą akumuliatoriaus gnybtą. Jei nesate tikri, kreipkitės į kvalifikuotą specialistą dėl instrukcijų.
• Suplanuokite laidų tiesimą prieš pjaudami bet kokius laidus pagal ilgį. Pradėkite tiesdami maitinimo +12 V laidą nuo akumuliatoriaus iki stiprintuvo vietos. Tiesdami laidus per ugnies sieną ar metalines angas, naudokite įvorę. Venkite tiesti maitinimo laidą šalia esamų transporto priemonės laidų, kad į garso sistemą nepatektų sukelto triukšmo.
• Būkite labai atsargūs gręždami skyles, kad nepažeistumėte degalų tiekimo linijų ar esamų transporto priemonės laidų.
• +12 V laidas PRIVALO būti apsaugotas saugikliu 18 colių atstumu nuo akumuliatoriaus, kad būtų apsaugota transporto priemonės elektros sistema.

Įžeminimo laidas (GND)

• Stiprintuvo įžeminimo laidas turi būti kuo trumpesnis. Prijungdami įžeminimo jungtį, pasirinkite švarią nedažytą metalo dalį arba transporto priemonės važiuoklę. Būtinai nuvalykite plotą nuo purvo ar riebalų.

Nuotolinio įjungimo laidas (REM)

• Nuotolinio įjungimo laidas jungiamas prie pagrindinio įrenginio stiprintuvo įjungimo laido arba kito įjungto 12 voltų šaltinio.

Įvesties signalas

• Stiprintuvo įvesties signalas jungiamas prie imtuvo žemo lygio (RCA) arba aukšto lygio (garsiakalbio laido) išėjimų.

Niekada netieskite jokių laidų po transporto priemone ar už jos ribų.

Jungtys ir valdikliai

1. Fazės valdymas
2. Maitinimo indikatorius
3. Apsaugos indikatorius
4. Įvesties lygio valdymas
5. Kryžminio dažnio dažnis
6. Žemų dažnių EQ
7. Saugiklis (15A)
8. Maitinimo / įvesties jungtis

Tipinis laidų tiesimas

Aukšto lygio įvestis (garsiakalbio laidas)

Aukšto lygio įėjimai turėtų būti naudojami tik tada, kai RCA išėjimai nėra prieinami iš pagrindinio įrenginio. Prijunkite pagrindinio įrenginio garsiakalbio išėjimus prie aukšto lygio įvesties jungties, kaip parodyta toliau. Juodam laidui (signalo atskaitos įžeminimas) gali prireikti arba nereikėti jungties su važiuoklės įžeminimu – tai priklauso nuo konkretaus įrengimo. Nenaudokite žemo ir aukšto lygio įėjimų vienu metu. Prijunkite tik vieną arba kitą.

Pagrindinės maitinimo jungtys

Atitinkamai prijunkite BAT+, GND ir REM laidus. Tinkamas saugiklis PRIVALO būti sumontuotas ant BAT+ laido 18 colių atstumu nuo akumuliatoriaus, kad būtų apsaugota transporto priemonės elektros sistema.

Saugiklio vardinė vertė
Keisdami saugiklį, įsitikinkite, kad naujas saugiklis yra tinkamo tipo ir srovės stiprumo. Naudojant netinkamą saugiklį, galima sugadinti stiprintuvą. JW10A naudoja (1) 15 amperų ATO stiliaus saugiklį.

Maitinimo/įžeminimo laido dydis
Norėdami pasiekti optimalų našumą, naudokite tik 12 gabaritų laidą arba didesnį. Būtinai naudokite tokio paties dydžio maitinimo ir įžeminimo laidą.

Montavimas 1

1 žingsnis
Pritvirtinkite pridedamus montavimo laikiklius prie norimos transporto priemonės bagažinės ar hečbeko vietos, kaip parodyta paveikslėlyje. pagrindas.

2 žingsnis
Įverkite tvirtinimo diržus taip, kad jie eitų per laikiklius, sumontuotus ant pagrindo.

3 žingsnis
Padėkite JW10A ant laikiklių, kaip parodyta paveikslėlyje.

4 žingsnis
Įverkite tvirtinimo diržus per sagties.

5 žingsnis
Patraukite diržus, kad kuo tvirčiau užsegtumėte sagtis.

Tinkamo montavimo vaizdas iš galo

Tinkamo montavimo vaizdas iš priekio

Montavimas 2

1 žingsnis
Pritvirtinkite pridedamus montavimo laikiklius prie norimos transporto priemonės bagažinės ar hečbeko vietos, kaip parodyta paveikslėlyje.

2 žingsnis
Įverkite tvirtinimo diržus taip, kad jie eitų per laikiklius, sumontuotus ant pagrindo.

3 žingsnis
Padėkite JW10A ant laikiklių, kaip parodyta paveikslėlyje.

4 žingsnis
Įverkite tvirtinimo diržus per sagties.

5 žingsnis
Patraukite diržus, kad kuo tvirčiau užsegtumėte sagtis.

Tinkamo montavimo vaizdas iš galo

Tinkamo montavimo vaizdas iš priekio

Valdiklio nustatymas ir reguliavimas

Trikčių šalinimas

Specifikacijos

Konstrukcija ir specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Klientų aptarnavimas

Norėdami gauti daugiau informacijos ir sužinoti artimiausio įgaliotojo aptarnavimo centro vietą, susisiekite su mumis vienu iš šių būdų:

• Skambinkite mums nemokamu numeriu (888) 921-4088
  (Pirmadienį–penktadienį, 9:00–17:00 EST)
• Rašykite mums el. paštu cs@jensenmobile.com
• https://www.jensenmobile.com

Jūsų įrašams
Išsaugokite originalų pardavimo kvitą ir būkite pasirengę pateikti šį kvitą, jei jums prireiks paslaugų, nes jūsų originalus kvitas laikomas geriausiu pirkimo įrodymu ir nurodo datą, kada įsigijote savo Jensen gaminį.

Užregistruokite savo gaminį
Užregistruokite savo gaminį internetu adresu www.jensenmobile.com
