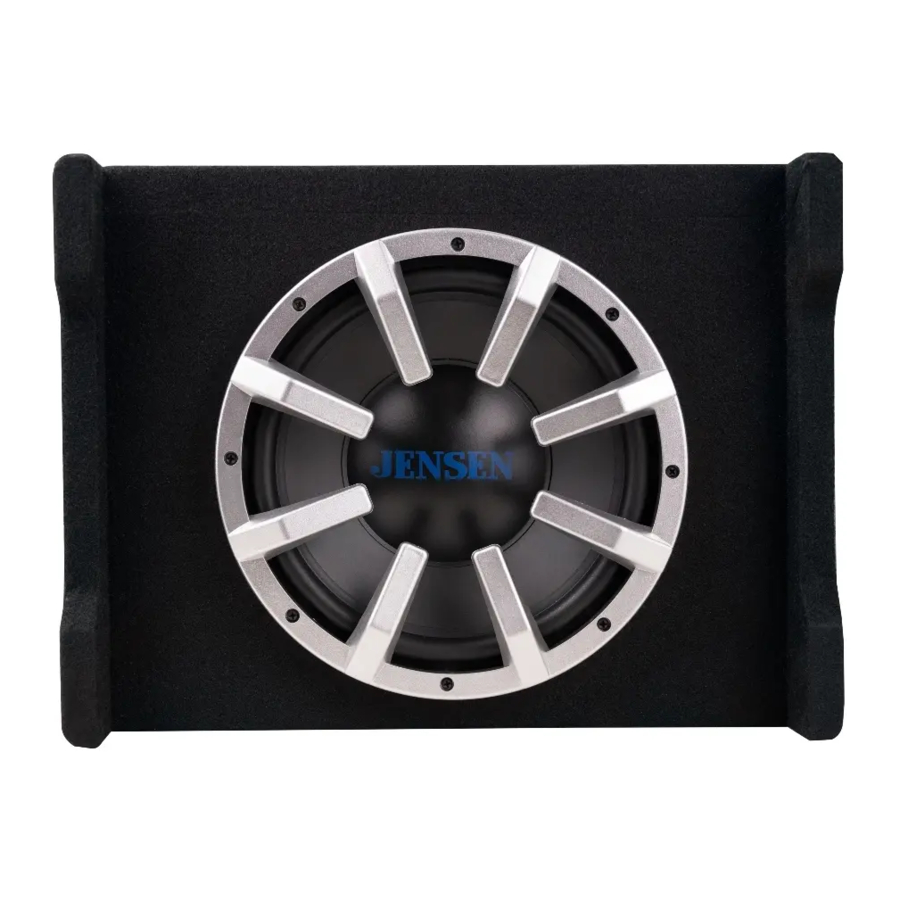

Jensen JW10A - Subwooferin käyttöohje
VALMISTELU
Aloittaminen
Lue koko käyttöohje ennen asennusta. Vahvistimien teknisen luonteen vuoksi on erittäin suositeltavaa, että ammattiasentaja tai valtuutettu jälleenmyyjä asentaa Jensen JW10A:si.
Ennen aloittamista
- Irrota aina akun miinusnapa. Jos olet epävarma, pyydä ohjeita pätevältä tekniseltä henkilöltä.
- Vältä vahvistimen asentamista paikkoihin, joissa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai joissa se altistuisi pölylle, lialle tai liialliselle tärinälle.
- Ole erittäin varovainen poratessasi reikiä, jotta polttoaineletkut tai olemassa olevat ajoneuvon johdot eivät vahingoitu.
- Kaikki vahvistinasennukset vaativat virta-, signaali- ja kaiutinjohtoja (eivät sisälly toimitukseen).
- Vahvistinasennussarjaa (myydään erikseen) suositellaan asennuksen helpottamiseksi. Pyydä suosituksia jälleenmyyjältäsi.
Asennuspaikka
Valitse JW10A:lle asennuspaikka. Ehdotettuja paikkoja ovat esimerkiksi istuimen takana tai tavaratilassa.
Varmista optimaalisen suorituskyvyn saavuttamiseksi, että vahvistimen kaikkien sivujen ympärillä on vähintään 2,5 cm tilaa.
Älä asenna JW10A:ta mattojen alle tai paikkoihin, joissa ilmavirtaus on rajoitettua.
Älä asenna JW10A:ta paikkaan, jossa se voi altistua kosteudelle.
Optimaalinen asennuspaikka vaihtelee ajoneuvoittain. Muista testata kaikki vahvistimen toiminnot ennen lopullisen asennuksen suorittamista.
ASENNUS
Turvallisuus ennen kaikkea
Seuraavat ohjeet on suunniteltu varmistamaan turvallisuuden JW10A:n asennuksen ja käytön aikana. Näiden ohjeiden noudattamatta jättäminen voi johtaa loukkaantumiseen tai laitteen tai ajoneuvon vahingoittumiseen.
Seuraavat asennusohjeet on tarkoitettu käytettäväksi perusohjeena. Jos olet epävarma tämän kaiutinjärjestelmän asentamisesta itse, Jensen suosittelee käyttämään ammattitaitoisen autostereoiden asennusliikkeen palveluita.
Ennen asennusta, tarkista seuraavat ohjeet:
- Lue ja ymmärrä ohjeet huolellisesti ennen kuin yrität asentaa tätä tuotetta.
- Jos tarvitaan lisäjohtoja, suosittelemme vetämään kaikki johdot ennen kotelon asentamista paikalleen.
- Käytä korkealaatuisia liittimiä luotettavan suorituskyvyn varmistamiseksi ja signaalin tai tehon menetyksen minimoimiseksi.
- Älä koskaan vedä kaiutinjohtoja ajoneuvon alle. Kaiutinjohtojen vetäminen ajoneuvon sisällä tarjoaa parhaan suojan pakokaasuilta, kuumuudelta ja ympäristötekijöiltä.
- Vältä johtojen vetämistä terävien reunojen yli, lähelle tai läpi. Suosittelemme myös käyttämään kumiläpivientejä suojaamaan metallin läpi vedettyjä johtoja, erityisesti paloseinää.
- Kun vedät kaiutinkaapelia vahvistimeen, vältä sen vetämistä suurvirtalähteiden (ts. johtosarjat, akkukaapelit) lähellä.
Liitäntöjen kuvaukset
Huomaa: Muista noudattaa vahvistinasennussarjan mukana toimitettuja erityisiä ohjeita (ei sisälly tämän vahvistimen mukana). Alla olevia tietoja tulisi käyttää vain yleisenä ohjeena.
Virtajohto (+12V)
- Irrota akun miinusnapa ennen jatkamista. Jos olet epävarma, pyydä ohjeita pätevältä tekniseltä henkilöltä.
- Suunnittele johdotus ennen johtojen katkaisemista haluttuun pituuteen. Aloita vetämällä virtajohto +12V akusta vahvistimen sijaintiin. Käytä läpivientiä, kun vedät johtoja paloseinän tai metallisten aukkojen läpi. Vältä virtajohdon vetämistä olemassa olevien ajoneuvon johtojen lähellä, jotta audiolaitteistoon ei pääse indusoitua kohinaa.
- Ole erittäin varovainen poratessasi reikiä, jotta polttoaineletkut tai olemassa olevat ajoneuvon johdot eivät vahingoitu.
- +12V-johto ON sulakettava 45 cm:n etäisyydellä akusta ajoneuvon sähköjärjestelmän suojaamiseksi.
Maadoitusjohto (GND)
- Vahvistimen maadoitusjohdon tulee olla mahdollisimman lyhyt. Valitse puhdas, maalaamaton metalliosa tai ajoneuvon runko, kun kiinnität maadoitusliitännän. Varmista, että puhdistat alueen liasta tai rasvasta.
Etäkäynnistysjohto (REM)
- Etäkäynnistysjohto liitetään pääyksikön vahvistimen käynnistysjohtoon tai muuhun kytkettyyn 12 voltin virtalähteeseen.
Tulosignaali
- Vahvistimen tulosignaali liitetään vastaanottimen matalan tason (RCA) tai korkean tason (kaiutinjohto) lähtöihin.
Älä koskaan vedä johtoja ajoneuvon alla tai ulkopuolella.
Liitännät ja säätimet
- Vaiheen säätö
- Virran merkkivalo
- Suojausilmaisin
- Tulotason säätö
- Jakotaajuus
- Basso-EQ
- Sulake (15A)
- Virta-/tuloliitin
Tyypillinen johdotus
Korkean tason tulo (kaiutinjohto)
Korkean tason tuloja tulisi käyttää vain, kun RCA-lähtöjä ei ole saatavilla pääyksiköstä. Liitä pääyksikön kaiutinlähdöt korkean tason tuloliittimeen alla olevan kuvan mukaisesti. Musta johto (signaalin referenssimaa) saattaa vaatia tai olla vaatimatta liitäntää rungon maahan - riippuen asennuksestasi. Älä käytä sekä matalan että korkean tason tuloja samanaikaisesti. Liitä vain toinen.
Päävirtaliitännät
Liitä BAT+, GND ja REM -johdot vastaavasti. Sopiva sulake ON asennettava BAT+-johtoon 45 cm:n etäisyydellä akusta ajoneuvon sähköjärjestelmän suojaamiseksi.
Sulakkeen arvo
Kun vaihdat sulakkeen, varmista, että uusi sulake on oikeaa tyyppiä ja ampeerimäärää. Väärän sulakkeen käyttäminen voi vahingoittaa vahvistinta. JW10A käyttää (1) 15 ampeerin ATO-tyyppistä sulaketta.
Virta-/maadoitusjohdon koko
Optimaalisen suorituskyvyn saavuttamiseksi käytä vain 12 AWG:n johtoa tai suurempaa. Varmista, että käytät saman kokoista virta- ja maadoitusjohtoa.
Asennus 1
Vaihe 1
Kiinnitä mukana toimitetut kiinnikkeet haluttuun paikkaan ajoneuvosi tavaratilassa tai takaluukussa kuvan mukaisesti. pohja.
Vaihe 2
Pujota kiinnityshihnat siten, että ne kulkevat pohjaan asennettujen kiinnikkeiden läpi.
Vaihe 3
Aseta JW10A kiinnikkeisiin kuvan mukaisesti.
Vaihe 4
Pujota kiinnityshihnat solkien läpi.
Vaihe 5
Vedä hihnoista kiinnittääksesi soljet mahdollisimman tiukasti.
Oikean asennuksen takanäkymä
Oikean asennuksen etunäkymä
Asennus 2
Vaihe 1
Kiinnitä mukana toimitetut kiinnikkeet haluttuun paikkaan ajoneuvosi tavaratilassa tai takaluukussa kuvan mukaisesti.
Vaihe 2
Pujota kiinnityshihnat siten, että ne kulkevat pohjaan asennettujen kiinnikkeiden läpi.
Vaihe 3
Aseta JW10A kiinnikkeisiin kuvan mukaisesti.
Vaihe 4
Pujota kiinnityshihnat solkien läpi.
Vaihe 5
Vedä hihnoista kiinnittääksesi soljet mahdollisimman tiukasti.
Oikean asennuksen takanäkymä
Oikean asennuksen etunäkymä
Säätimien asennus ja säätö
| Tulosignaaliliitännät matala taso (RCA) | Matalan tason (RCA) tulosignaali on suositeltava parhaan suorituskyvyn saavuttamiseksi. Tyypilliset tavaratilaan asennettavat asennukset vaativat 5–6 metrin RCA-kaapelin. Useimmat kuorma-autot ja istuimen taakse asennettavat sovellukset vaativat 2–3,5 metrin RCA-kaapelin. Kierretyn parin rakenteen RCA-kaapeleiden käyttö minimoi kohinan. |
| Jakotaajuuden säätö | Säädettävää jakosuodatinta käytetään suodattamaan taajuudet yli 50 Hz ~ 250 Hz. Säädä se siten, että JW10A:n äänilähtö sulautuu muuhun äänijärjestelmään. |
| Vaiheen säätö | Vaiheen säätö kompensoi JW10A:n lähdön ja muun äänijärjestelmän välistä viivettä. Aloita asettamalla vaiheen säädin 0 asteeseen. Jos ääni on riittävä normaalin kuuntelupaikan sisällä ajoneuvossa, lisäsäätöä ei tarvita. Jos ääni on ohut tai bassosta puuttuu, säädä vaiheen säätöä, kunnes basso on täysi ja iskevä. |
| Tulotason säätö | Tulotason säätöä (LEVEL) käytetään saamaan paras mahdollinen vastaavuus pääyksikön äänilähdön ja vahvistimen tulon välille. Aloita kääntämällä tulotason säätö kokonaan vastapäivään. Seuraavaksi käännä pääyksikön äänenvoimakkuuden säädintä noin 3/4 ylös. Säädä tulotason säädintä myötäpäivään, kunnes kuulet selvää säröä, ja sitten hieman vastapäivään, jotta saat parhaan vastaavuuden. |
| LED-merkkivalo | LED-merkkivalo palaa vihreänä normaalin toiminnan aikana. |
Vianmääritys
| Ongelma | Syy | Toimenpide |
| Laite ei käynnisty (ei virran LED-merkkivaloa) | BAT+-johto ei ole kytketty tai väärä jännite REM-johto ei ole kytketty tai väärä jännite | Tarkista liitännöistä oikea jännite (11~16VDC) |
| GND-johto ei ole kytketty | Tarkista maadoitusliitäntä | |
| Sulake(e)t palanut | Vaihda sulake(e)t | |
| Laitteessa on virta - LED on vihreä (mutta ei ääntä) | Äänenvoimakkuus käännetty kokonaan alas | Lisää äänenvoimakkuutta A pääyksikkö |
| Kaiutin viallinen tai vaurioitunut | Tarkista/vaihda kaiutin | |
| Tulosignaalia ei ole kytketty | Tarkista korkean tai matalan tason tulot oikean liitännän varmistamiseksi | |
| Laite polttaa sulake(e)t | Väärä sulakkeen arvo | Käytä sulake(e)ta, jonka arvo on oikea |
| BAT+-johto koskettaa rungon maata | Tarkista litistetty johto | |
| Kaiutin viallinen tai vaurioitunut | Tarkista/vaihda kaiutin | |
| Moottorin kohina | Huono maadoitusliitäntä | Varmista, että vahvistin on maadoitettu puhtaaseen paljaaseen metalliin |
| Signaalimaadoituslenkki tai RFI (radiotaajuushäiriö) | Reititä RCA-kaapelit uudelleen olemassa olevista suurvirtajohdoista | |
| Säröytynyt äänilähtö | Väärä tulosignaalityyppi tai tulotaso liian korkea | Tarkista liitännät ja vähennä/säädä tulotasoa |
| Matala äänilähtö | Väärä tulosignaalityyppi tai tulotaso liian matala | Tarkista liitännät ja lisää tai säädä tulotasoa |
| Heikko basso | Matalataajuuslähtö on epävaiheessa | Säädä vaiheen säätöä tarpeen mukaan |
Tekniset tiedot
| Suurin lähtöteho | 300 wattia |
| Jatkuva lähtöteho | 100 wattia |
| Taajuusvaste | 40-250 Hz |
| Käyttöjännite | 11.0VDC ~ 14.4VDC sallittu |
| Impedanssi | 4 ohmia |
| Jakotaajuus | 50–250 Hz |
| Vahvistintyyppi | Luokka A/B |
| Vaihe | 0–180 astetta |
| Sulake | 15 ampeerin ATO |
| Mitat | Syvyys (pystyasennossa): 7.87" / Syvyys (vaaka-asennossa): 12.6" Korkeus (pystyasennossa): 12.6" / Korkeus (vaaka-asennossa): 7.87" Leveys (pystyasennossa): 16.54" / Leveys (vaaka-asennossa): 16.54" |
Mallia ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Asiakastuki
Jos haluat lisätietoja ja lähimmän valtuutetun huoltoliikkeen sijainnin, ota meihin yhteyttä jollakin seuraavista tavoista:
- Soita meille maksutta numeroon (888) 921-4088
(maanantaista perjantaihin klo 9.00–17.00 EST) - Lähetä meille sähköpostia osoitteeseen cs@jensenmobile.com
- https://www.jensenmobile.com
Omiin tietoihisi
Säilytä alkuperäinen myyntikuitti ja ole valmis esittämään tämä kuitti, jos tarvitset huoltoa, koska alkuperäistä kuittiasi pidetään parhaana ostotodisteena ja se osoittaa päivämäärän, jolloin ostit Jensen-tuotteesi.
Rekisteröi tuotteesi
Rekisteröi tuotteesi verkossa osoitteessa www.jensenmobile.com
