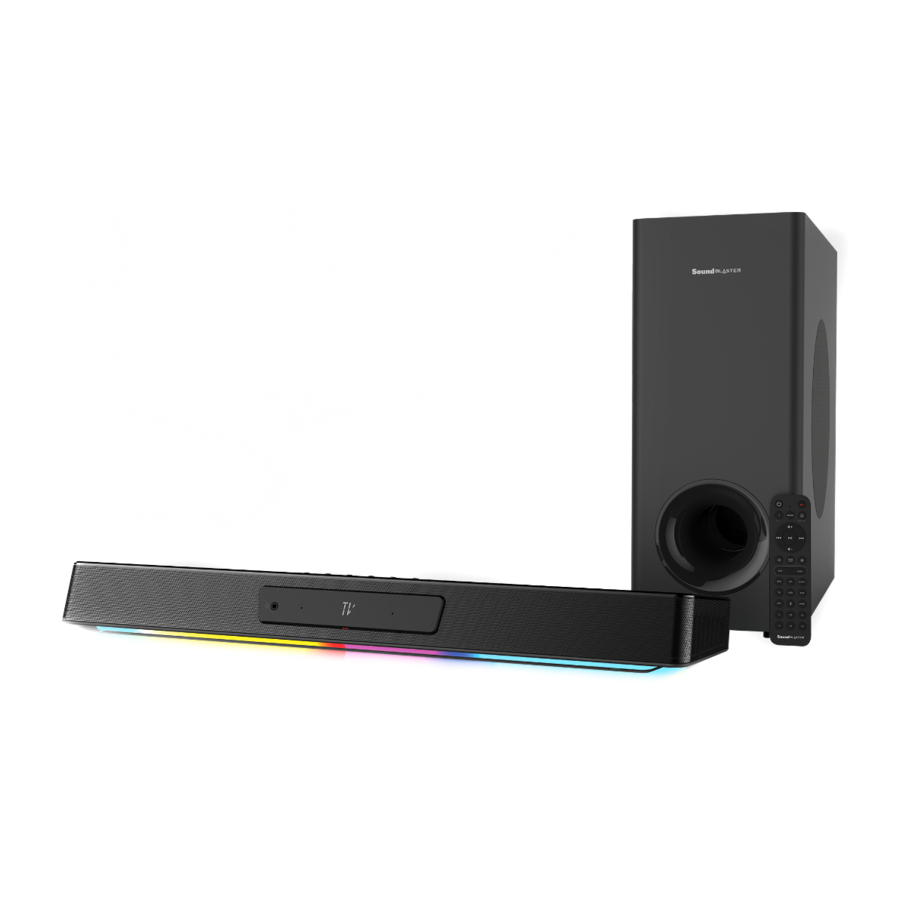

Creative Sound Blaster Katana V2X - Gaming Soundbar with Subwoofer – manuál

PŘEHLED

1. Tlačítko napájení / Bluetooth ®
2. Tlačítko Hlasitost -
3. Tlačítko Hlasitost +
4. Tlačítko zdroje
5. Tlačítko režimu
6. Tlačítko Super X-Fi
7. LED indikátory
8. RGB osvětlení
9. Port pro sluchátka
10. Mikrofony
11. LED displej
12. Subwoofer
13. Port HDMI ARC
14. Port SXFI-out
15. Port USB-C
16. 3,5mm AUX-in port
17. Optický vstupní port
18. Výstup do subwooferu
19. DC napájecí port

IR DÁLKOVÉ OVLÁDÁNÍ

AAA baterie nejsou součástí balení

1. Tlačítko napájení (Power Button)
   Jedním stisknutím soundbar zapnete.
   Dalším stisknutím jej vypnete.
2. Tlačítko ztlumení (Mute Button)
   Jedním stisknutím soundbar ztlumíte.
   Dalším stisknutím ztlumení zrušíte.
3. Tlačítko Info
   Jedním stisknutím zobrazíte informace o formátu zvuku (Dolby encoded / PCM), hlasitosti, režimu zvuku a zdroji.
4. Tlačítko režimu (Mode Button)
   Stisknutím můžete přepínat režimy zvuku na Sound Blaster Katana V2X (lze přizpůsobit pomocí aplikace Creative).
5. Tlačítko displeje (Display Button)
   Stisknutím můžete přepínat jas LED displeje. (Jasný / Tmavý / Vypnuto)
6. Tlačítko Přehrát / Pozastavit (Play / Pause Button)
   Jedním stisknutím spustíte / pozastavíte přehrávání zvuku.
7. Tlačítko Předchozí skladba (Previous Track Button)
   Jedním stisknutím se vrátíte na předchozí skladbu.
8. Tlačítko Další skladba (Next Track Button)
   Jedním stisknutím přeskočíte na další skladbu.
9. Tlačítko Hlasitost + (Volume + Button)
   Jedním stisknutím zvýšíte hlasitost.
   Stisknutím a podržením budete hlasitost nepřetržitě zvyšovat.
10. Tlačítko Hlasitost – (Volume – Button)
    Jedním stisknutím snížíte hlasitost.
    Stisknutím a podržením budete hlasitost nepřetržitě snižovat.
11. Tlačítko RGB osvětlení (RGB Lighting Button)
    Stisknutím můžete přepínat předvolby RGB osvětlení na Sound Blaster Katana V2X (lze přizpůsobit pomocí aplikace Creative).
12. Tlačítka Jas LED - / + (LED Brightness - / + Buttons)
    Stisknutím snížíte / zvýšíte jas LED.
13. Tlačítka Sub - / Sub + (Sub - / Sub + Buttons)
    Stisknutím snížíte / zvýšíte hlasitost subwooferu.
14. Tlačítko reproduktoru (Speaker Button)
    Jedním stisknutím přepnete na výstup reproduktoru.
15. Tlačítko sluchátek (Headphones Button)
    Jedním stisknutím přepnete na výstup sluchátek / náhlavní soupravy.
16. Tlačítko Super X-Fi
    Jedním stisknutím můžete přepínat režimy Super X-Fi.
    (Super X-Fi On / SXFI BATTLE Mode / Super X-Fi Off)
17. Tlačítko zdroje TV (TV Source Button)
    Jedním stisknutím přepnete na vstup TV.
18. Tlačítko zdroje USB (USB Source Button)
    Jedním stisknutím přepnete na vstup USB.
19. Tlačítko zdroje AUX (AUX Source Button)
    Jedním stisknutím přepnete na vstup AUX.
20. Tlačítko zdroje Optical (Optical Source Button)
    Jedním stisknutím přepnete na optický vstup.
21. Tlačítko Bluetooth
    Jedním stisknutím přepnete na vstup Bluetooth.
    Stisknutím a podržením vstoupíte do režimu párování Bluetooth.
22. Tlačítko Předchozí zdroj (Previous Source Button)
    Jedním stisknutím přepnete na naposledy použitý vstupní zdroj.
23. Přizpůsobitelná tlačítka C1-C6 (C1-C6 Customizable Buttons)
    Tlačítka lze přizpůsobit pomocí aplikace Creative.

MOŽNOSTI PŘIPOJENÍ

MONTÁŽ SOUND BLASTER KATANA V2X NA ZEĎ (VOLITELNÉ)

Abyste předešli zranění, musí být toto zařízení bezpečně připevněno ke zdi v souladu s pokyny k instalaci.

1. Určete montážní polohu soundbaru. Ujistěte se, že je správně vycentrován vzhledem k televizoru a vodorovně vyrovnán.
2. Poznamenejte si a vyznačte požadované umístění nástěnného držáku. Ujistěte se, že se neprotínají se zakopanými trubkami, potrubími nebo kabely uvnitř zdi.
3. Před zašroubováním závěsů s dvojitou hlavou (Double-headed Bear Claw Hangers) se ujistěte, že jste do zdi namontovali plastové kotvy. Pomocí kladiva zatlučte plastové kotvy do zdi, dokud nebudou zarovnané s ní.
4. Umístěte soundbar na nástěnný držák a poté utáhněte šrouby podle obrázku, abyste jej zajistili.
5. Se soundbarem v poloze zašroubujte závěsy s dvojitou hlavou (Double-headed Bear Claw Hangers) skrz klíčové dírky nástěnného držáku do plastových kotev. Příruba závěsů by měla být zarovnaná s plastovými kotvami.

PERSONALIZACE SUPER X-FI

Uvolněte výkon Super X-Fi pomocí aplikace SXFI App. Aplikace vám umožňuje personalizovat váš profil Super X-Fi prostřednictvím pokročilého procesu mapování hlavy a uší (Head & Ear-Mapping) pro kompletní zážitek Super X-Fi.

Stáhněte si aplikaci SXFI App z:
iOS App Store
Google Play Store

APLIKACE CREATIVE

K dispozici pro zařízení Windows, Mac, Android a iOS, nastavte si produkt, personalizujte nastavení zvuku, vylepšete výkon produktu a další pomocí aplikace Creative:

• Personalizujte si svůj zvukový zážitek pomocí Super X-Fi, Scout Mode, Dolby Digital Decoder a Audio Mixer
• Užijte si funkce Acoustic Engine, jako jsou Surround, Crystalizer, Bass, Smart Volume a Dialog+
• Přizpůsobte si RGB osvětlení, grafické ekvalizéry a vlastní tlačítka
• Provádějte aktualizace softwaru, registraci produktu a další
• Stáhněte si aplikaci Creative z creative.com/support/katanaV2X

TECHNICKÉ SPECIFIKACE

Model napájecího adaptéru: GM60-220270-D
Vstup: 100–240 V, 50 / 60 Hz 2,0 A
Výstup: 22 V 2,7 A
Výstupní výkon soundbaru: 50 W RMS (výškový reproduktor 5 W RMS x 2 / středobasový reproduktor 20 W RMS x 2)
Výstupní výkon subwooferu: 40 W RMS
Frekvenční odezva: 50–20 000 Hz
Verze Bluetooth: Bluetooth 5.0
Provozní frekvence: 2402–2480 MHz
Provozní rozsah: Až 10 m, měřeno na otevřeném prostranství. Stěny a konstrukce mohou ovlivnit dosah zařízení. Maximální výstupní výkon RF: 4 dBm
Podporované profily Bluetooth:

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio / Video Remote Control Profile)

Podporovaný kodek: SBC
Vstupní jmenovitý proud soundbaru: 22 V 2,7 A
Maximální teplotní rozsah: 40 ºC

POZNÁMKA:
Označení shody se nachází na spodní straně tohoto produktu.

DALŠÍ INFORMACE

Navštivte stránku creative.com/compliance/katanaV2X, kde naleznete uživatelskou příručku, bezpečnostní a regulační informace a informace ErP, kde je to relevantní.

Navštivte stránku creative.com/support/katanaV2X, kde naleznete veškerou další podporu týkající se vašeho produktu.

REGISTRACE PRODUKTU

Registrací produktu zajistíte, že obdržíte nejvhodnější servis a produktovou podporu. Produkt můžete zaregistrovat na www.creative.com/register. Upozorňujeme, že vaše záruční práva nezávisí na registraci.
