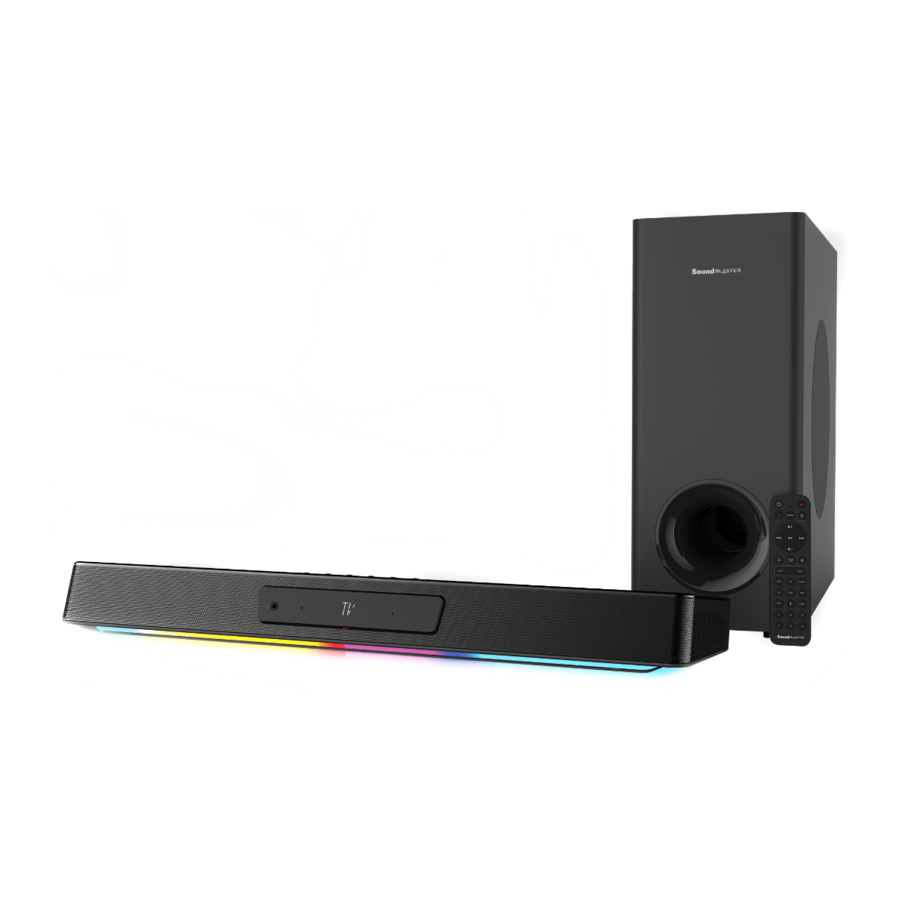

Creative Sound Blaster Katana V2X - Manuel de la barre de son gaming avec caisson de basses

APERÇU

1. Bouton Alimentation / Bluetooth ®
2. Bouton Volume -
3. Bouton Volume +
4. Bouton Source
5. Bouton Mode
6. Bouton Super X-Fi
7. Indicateurs LED
8. Éclairage RVB
9. Port Casque
10. Microphones
11. Écran LED
12. Caisson de basses
13. Port HDMI ARC
14. Port de sortie SXFI
15. Port USB-C
16. Port d'entrée AUX 3,5 mm
17. Port d'entrée optique
18. Sortie vers caisson de basses
19. Port d'alimentation CC

i) Bouton / Action		ii) Fonction
	x1	Mise sous tension / Mise hors tension
	2s	Activer le mode d'appairage Bluetooth
	x1 (En mode d'appairage Bluetooth)	Quitter le mode d'appairage Bluetooth
	x1	Baisser le volume
	x1	Augmenter le volume
	x1
	x1
	x1

iii) Indicateur LED			iv) État
		Blanc fixe	Mise sous tension
		Rouge fixe	Mise hors tension
		Jaune fixe	Veille réseau
		Bleu fixe	Bluetooth connecté
		Bleu clignotant	Mode d'appairage Bluetooth
		Blanc clignotant	En attente de connexion BLE
		Orange fixe	Super X-Fi désactivé
		Vert fixe	Super X-Fi activé
		Bleu foncé fixe	Mode SXFI BATTLE activé
		Rouge clignotant	Chargement du profil Super X-Fi
		LED éteinte	Super X-Fi est indisponible (Mode haut-parleur)

v) Écran LED	vi) Source / Fonction
	Mode HDMI ARC
	Mode Audio USB
	Entrée optique
	Entrée AUX
	Mode d'appairage Bluetooth
	Mode Bluetooth

TÉLÉCOMMANDE IR

Piles AAA non incluses

1. Bouton Power (Mise sous/hors tension)
   Appuyez une fois pour allumer la barre de son.
   Appuyez une nouvelle fois pour l'éteindre.
2. Bouton Mute (Muet)
   Appuyez une fois pour couper le son de la barre de son.
   Appuyez une nouvelle fois pour réactiver le son.
3. Bouton Info
   Appuyez une fois pour afficher les informations sur le format audio (Dolby encoded / PCM), le volume, le mode sonore et la source.
4. Bouton Mode
   Appuyez pour faire défiler les modes sonores sur la Sound Blaster Katana V2X (personnalisables via l'application Creative).
5. Bouton Display (Affichage)
   Appuyez pour faire défiler les niveaux de luminosité de l'affichage LED. (Lumineux / Sombre / Éteint)
6. Bouton Play (Lecture) / Pause
   Appuyez une fois pour lire / mettre en pause la lecture audio.
7. Bouton Previous Track (Piste précédente)
   Appuyez une fois pour revenir à la piste précédente.
8. Bouton Next Track (Piste suivante)
   Appuyez une fois pour passer à la piste suivante.
9. Bouton Volume +
   Appuyez une fois pour augmenter le volume.
   Appuyez et maintenez pour augmenter le volume en continu.
10. Bouton Volume –
    Appuyez une fois pour diminuer le volume.
    Appuyez et maintenez pour diminuer le volume en continu.
11. Bouton RGB Lighting (Éclairage RGB)
    Appuyez pour faire défiler les préréglages d'éclairage RGB sur la Sound Blaster Katana V2X (personnalisables via l'application Creative).
12. Boutons LED Brightness (Luminosité LED) - / +
    Appuyez pour diminuer / augmenter la luminosité LED
13. Boutons Sub (Caisson de basses) - / Sub (Caisson de basses) +
    Appuyez pour diminuer / augmenter le volume du caisson de basses
14. Bouton Speaker (Haut-parleur)
    Appuyez une fois pour basculer vers la sortie haut-parleur.
15. Bouton Headphones (Casque)
    Appuyez une fois pour basculer vers la sortie casque.
16. Bouton Super X-Fi
    Appuyez une fois pour faire défiler les modes Super X-Fi.
    (Super X-Fi On (Activé) / SXFI BATTLE Mode (Mode BATTLE SXFI) / Super X-Fi Off (Désactivé))
17. Bouton Source TV
    Appuyez une fois pour basculer vers l'entrée TV.
18. Bouton Source USB
    Appuyez une fois pour basculer vers l'entrée USB.
19. Bouton Source AUX
    Appuyez une fois pour basculer vers l'entrée AUX.
20. Bouton Source Optique
    Appuyez une fois pour basculer vers l'entrée Optique.
21. Bouton Bluetooth
    Appuyez une fois pour basculer vers l'entrée Bluetooth.
    Appuyez et maintenez pour passer en mode d'appairage Bluetooth.
22. Bouton Source Précédente
    Appuyez une fois pour basculer vers la dernière source d'entrée utilisée.
23. Boutons personnalisables C1-C6
    Les boutons sont personnalisables via l'application Creative.

CONNECTIVITÉ

FIXATION MURALE SOUND BLASTER KATANA V2X (OPTIONNEL)

Pour éviter les blessures, cet appareil doit être solidement fixé au mur conformément aux instructions d'installation.

1. Déterminez la position de montage de la barre de son. Assurez-vous qu'elle est correctement centrée par rapport au téléviseur et de niveau horizontalement.
2. Repérez et marquez l'emplacement souhaité pour le support de fixation murale. Assurez-vous qu'ils n'intersectent pas avec des tuyaux, conduits ou câbles enfouis dans le mur.
3. Assurez-vous de monter les chevilles en plastique dans le mur avant de visser les crochets à double tête en forme de griffe d'ours. Enfoncez les chevilles en plastique dans le mur à l'aide d'un marteau jusqu'à ce qu'elles soient à fleur.
4. Placez la barre de son sur le support de fixation murale, puis serrez les vis comme illustré pour la fixer.
5. Une fois la barre de son en position, vissez les crochets à double tête en forme de griffe d'ours à travers les trous de serrure du support de fixation murale et dans les chevilles en plastique. La bride des crochets doit être à fleur contre les chevilles en plastique.

PERSONNALISATION SUPER X-FI

Libérez les performances de Super X-Fi avec l'application SXFI. L'application vous permet de personnaliser votre profil Super X-Fi grâce à un processus avancé de cartographie de la tête et des oreilles pour une expérience Super X-Fi complète.

Téléchargez l'application SXFI depuis :
iOS App Store
Google Play Store

APPLICATION CREATIVE

Disponible sur les appareils Windows, Mac, ainsi qu'Android et iOS, configurez votre produit, personnalisez les paramètres audio, améliorez les performances de votre produit, et plus encore avec l'application Creative :

• Personnalisez votre expérience audio avec Super X-Fi, Scout Mode, Dolby Digital Decoder et Audio Mixer
• Profitez des fonctionnalités Acoustic Engine telles que Surround, Crystalizer, Bass, Smart Volume et Dialog+
• Personnalisez l'éclairage RGB, les égaliseurs graphiques et les boutons personnalisés
• Effectuez les mises à jour logicielles, l'enregistrement du produit, et plus encore
• Téléchargez l'application Creative depuis creative.com/support/katanaV2X

SPÉCIFICATIONS TECHNIQUES

Modèle d'adaptateur secteur : GM60-220270-D
Entrée : 100–240V, 50 / 60 Hz 2.0A
Sortie : 22V 2.7A
Puissance de sortie de la barre de son : 50W RMS (Tweeter 5W RMS x 2 / Médiums 20W RMS x 2)
Puissance de sortie du caisson de basses : 40W RMS
Réponse en fréquence : 50–20 000 Hz
Version Bluetooth : Bluetooth 5.0
Fréquence de fonctionnement : 2402–2480 MHz
Portée de fonctionnement : Jusqu'à 10 m / 33 pieds, mesurée en espace ouvert. Les murs et les structures peuvent affecter la portée de l'appareil Puissance RF de sortie maximale : 4 dBm
Profils Bluetooth pris en charge :

• A2DP (profil de distribution audio avancé)
• AVRCP (profil de télécommande audio / vidéo)

Codec pris en charge : SBC
Tension d'entrée de la barre de son : 22V 2.7A
Plage de température maximale : 40ºC

REMARQUE :
Les marquages de conformité sont situés au bas de ce produit.

AUTRES INFORMATIONS

Veuillez consulter creative.com/compliance/katanaV2X pour le guide de l'utilisateur, les informations de sécurité et réglementaires, et les informations ErP le cas échéant.

Veuillez consulter creative.com/support/katanaV2X pour tout autre support lié à votre produit.

ENREGISTREMENT DU PRODUIT

L'enregistrement de votre produit vous garantit de recevoir le service et le support produit les plus appropriés disponibles. Vous pouvez enregistrer votre produit sur www.creative.com/register. Veuillez noter que vos droits de garantie ne dépendent pas de l'enregistrement.
