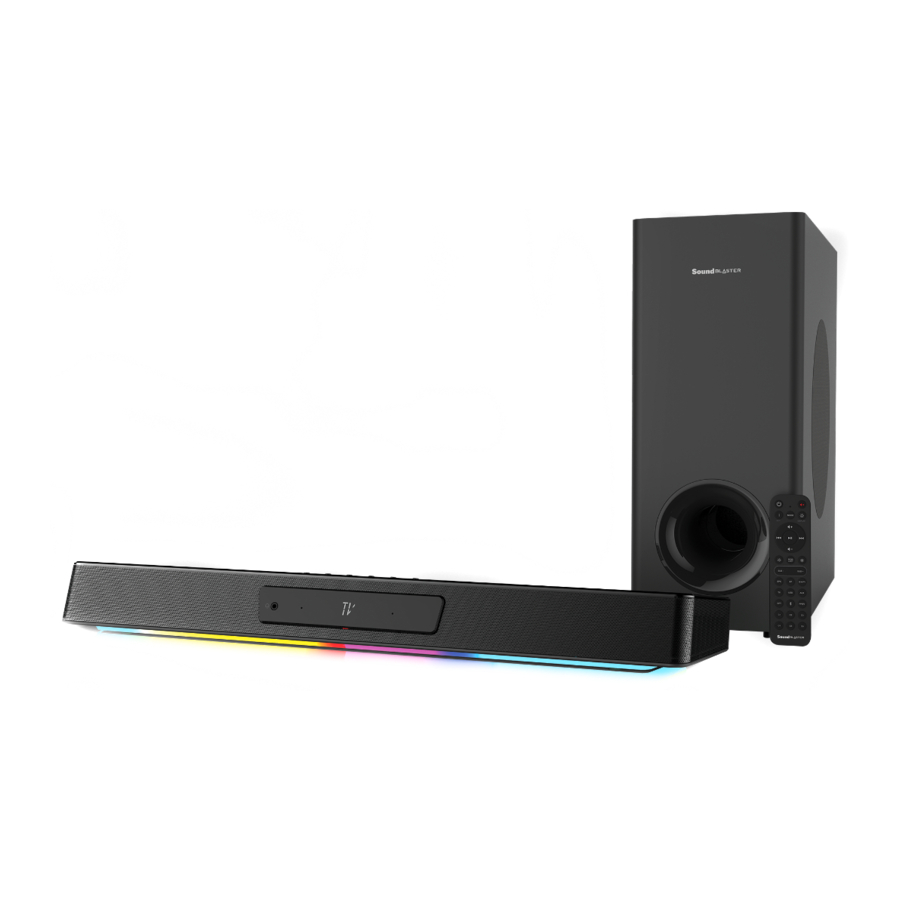

Creative Sound Blaster Katana V2X - Manual de la barra de sonido para juegos con subwoofer

DESCRIPCIÓN GENERAL

1. Botón de encendido / Bluetooth ®
2. Botón de volumen -
3. Botón de volumen +
4. Botón de fuente (Source)
5. Botón de modo (Mode)
6. Botón Super X-Fi
7. Indicadores LED
8. Iluminación RGB
9. Puerto de auriculares
10. Micrófonos
11. Pantalla LED
12. Subwoofer
13. Puerto HDMI ARC
14. Puerto SXFI-out
15. Puerto USB-C
16. Puerto AUX-in de 3,5 mm
17. Puerto de entrada óptica (Optical-in)
18. Salida al subwoofer
19. Puerto de alimentación de CC

MANDO A DISTANCIA IR

Pilas AAA no incluidas

1. Botón de encendido
   Pulse una vez para encender la barra de sonido.
   Pulse de nuevo para apagarla.
2. Botón de silencio
   Pulse una vez para silenciar la barra de sonido.
   Pulse de nuevo para reactivar el sonido.
3. Botón de información
   Pulse una vez para mostrar el formato de audio (codificado en Dolby / PCM), el volumen, el modo de sonido y la información de la fuente.
4. Botón de modo
   Pulse para alternar entre los modos de sonido en Sound Blaster Katana V2X (personalizable a través de la aplicación Creative).
5. Botón de pantalla
   Pulse para alternar entre el brillo de la pantalla LED. (Brillante / Oscuro / Apagado)
6. Botón de "Play / Pause" (Reproducir / Pausar)
   Pulse una vez para reproducir / pausar la reproducción de audio.
7. Botón de pista anterior
   Pulse una vez para volver a la pista anterior.
8. Botón de pista siguiente
   Pulse una vez para saltar a la pista siguiente.
9. Botón de volumen +
   Pulse una vez para aumentar el volumen.
   Mantenga pulsado para aumentar el volumen continuamente.
10. Botón de volumen –
    Pulse una vez para disminuir el volumen.
    Mantenga pulsado para disminuir el volumen continuamente.
11. Botón de iluminación RGB
    Pulse para alternar entre los ajustes preestablecidos de iluminación RGB en Sound Blaster Katana V2X (personalizable a través de la aplicación Creative).
12. Botones de brillo LED - / +
    Pulse para disminuir / aumentar el brillo del LED
13. Botones Sub - / Sub +
    Pulse para disminuir / aumentar el volumen del subwoofer
14. Botón de altavoz
    Pulse una vez para cambiar a la salida de altavoz.
15. Botón de auriculares
    Pulse una vez para cambiar a la salida de auriculares / cascos.
16. Botón Super X-Fi
    Pulse una vez para alternar entre los modos Super X-Fi.
    (Super X-Fi activado / Modo SXFI BATTLE / Super X-Fi desactivado)
17. Botón de fuente de TV
    Pulse una vez para cambiar a la entrada de TV.
18. Botón de fuente USB
    Pulse una vez para cambiar a la entrada USB.
19. Botón de fuente AUX
    Pulse una vez para cambiar a la entrada AUX.
20. Botón de fuente óptica
    Pulse una vez para cambiar a la entrada óptica.
21. Botón Bluetooth
    Pulse una vez para cambiar a la entrada Bluetooth.
    Mantenga pulsado para entrar en el modo de emparejamiento Bluetooth.
22. Botón de fuente anterior
    Pulse una vez para cambiar a la última fuente de entrada utilizada.
23. Botones personalizables C1-C6
    Los botones se pueden personalizar a través de la aplicación Creative.

CONECTIVIDAD

MONTAJE EN PARED DE SOUND BLASTER KATANA V2X (OPCIONAL)

Para evitar lesiones, este aparato debe fijarse de forma segura a la pared de acuerdo con las instrucciones de instalación.

1. Determine la posición de montaje de la barra de sonido. Asegúrese de que esté correctamente centrada con respecto al televisor y nivelada horizontalmente.
2. Anote y marque la ubicación deseada para el soporte de pared. Asegúrese de que no se crucen con tuberías, conductos o cables enterrados dentro de la pared.
3. Asegúrese de montar los tacos de plástico en la pared antes de atornillar los colgadores de garra de oso de doble cabeza. Golpee los tacos de plástico en la pared con un martillo hasta que queden al ras contra ella.
4. Coloque la barra de sonido en el soporte de pared y, a continuación, apriete los tornillos como se ilustra para fijarla.
5. Con la barra de sonido en posición, atornille los colgadores de garra de oso de doble cabeza a través de los agujeros del soporte de pared y en los tacos de plástico. La brida de los colgadores debe quedar al ras contra los tacos de plástico.

PERSONALIZACIÓN DE SUPER X-FI

Libere el rendimiento de Super X-Fi con la aplicación SXFI. La aplicación le permite personalizar su perfil Super X-Fi a través de un proceso avanzado de mapeo de cabeza y oreja para una experiencia Super X-Fi completa.

Descargue la aplicación SXFI desde:
iOS App Store
Google Play Store

APLICACIÓN CREATIVE

Disponible en Windows, Mac, así como en dispositivos Android e iOS, configure su producto, personalice los ajustes de audio, mejore el rendimiento de su producto y mucho más con la aplicación Creative:

• Personalice su experiencia de audio con Super X-Fi, Scout Mode, Dolby Digital Decoder y Mezclador de audio
• Disfrute de las funciones de Acoustic Engine como Surround, Crystalizer, Bass, Smart Volume y Dialog+
• Personalice la iluminación RGB, los ecualizadores gráficos y los botones personalizados
• Realice el registro de software y productos, y mucho más
• Descargue la aplicación Creative desde creative.com/support/katanaV2X

ESPECIFICACIONES TÉCNICAS

Modelo de adaptador de corriente: GM60-220270-D
Entrada: 100–240V, 50 / 60 Hz 2.0A
Salida: 22V 2.7A
Potencia de salida de la barra de sonido: 50W RMS (Tweeter 5W RMS x 2 / Midbass 20W RMS x 2)
Potencia de salida del subwoofer: 40W RMS
Respuesta de frecuencia: 50–20,000 Hz
Versión de Bluetooth: Bluetooth 5.0
Frecuencia de funcionamiento: 2402–2480 MHz
Rango de funcionamiento: Hasta 10 m / 33 pies, medido en espacio abierto. Las paredes y estructuras pueden afectar al alcance del dispositivo Potencia máxima de salida de RF: 4 dBm
Perfiles de Bluetooth compatibles:

• A2DP (Perfil de distribución de audio avanzada)
• AVRCP (Perfil de control remoto de audio / vídeo)

Códec compatible: SBC
Clasificación de entrada de la barra de sonido: 22V 2.7A
Rango de temperatura máximo: 40ºC

NOTA:
La marca de conformidad se encuentra en la parte inferior de este producto.

OTRA INFORMACIÓN

Visite creative.com/compliance/katanaV2X para consultar la guía del usuario, la información de seguridad y reglamentaria, y la información ErP, si procede.

Visite creative.com/support/katanaV2X para obtener toda la asistencia relacionada con su producto.

REGISTRO DEL PRODUCTO

Registrar su producto garantiza que reciba el servicio y el soporte del producto más adecuados disponibles. Puede registrar su producto en www.creative.com/register. Tenga en cuenta que sus derechos de garantía no dependen del registro.
