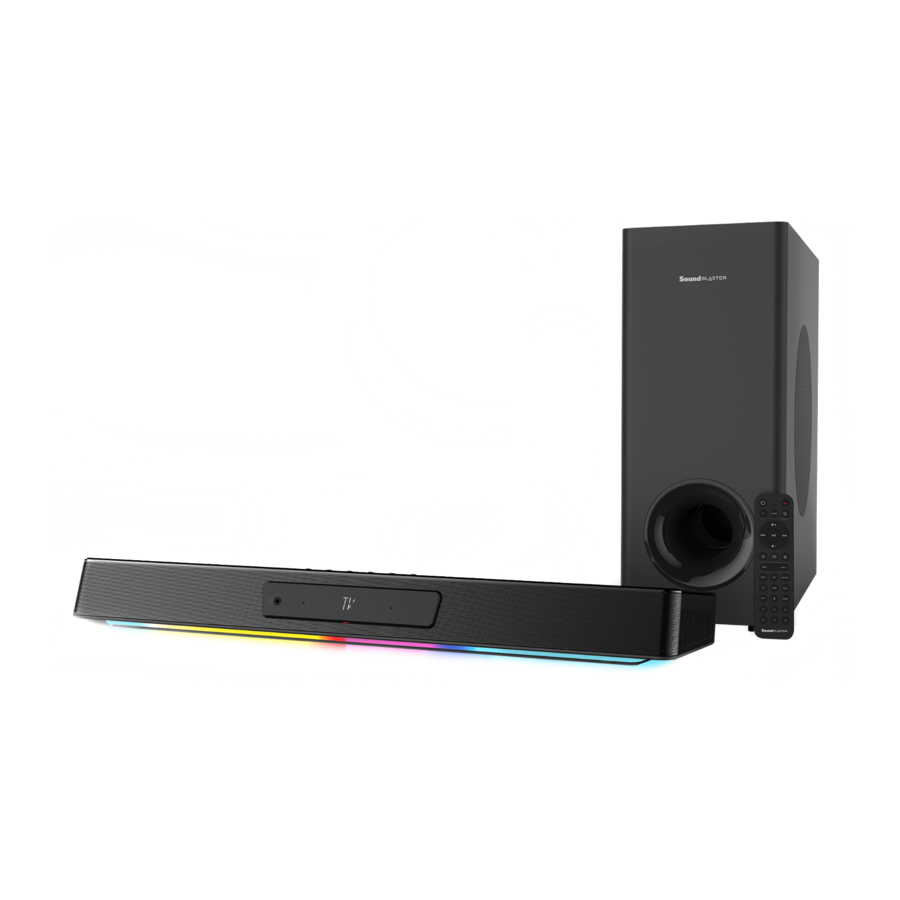

Creative Sound Blaster Katana V2 - Manual de la barra de sonido para juegos

DESCRIPCIÓN GENERAL

1.

   1. Botón de encendido / Bluetooth^®
   2. Botón de volumen -
   3. Botón de volumen +
   4. Botón de fuente (Source)
   5. Botón de modo (Mode)
   6. Botón Super X-Fi
   7. Indicadores LED
2.

   8. Puerto HDMI ARC
   9. Puerto SXFI-out
   10. Puerto USB-C
   11. Puerto AUX-in de 3,5 mm
   12. Puerto de entrada óptica (Optical-in)
   13. Salida para subwoofer
   14. Puerto de alimentación de CC
3. Puerto para auriculares
4. Micrófonos
5. Pantalla LED
6. Subwoofer

Botón / Acción		Función
	x1	Encender / Apagar
	2s	Entrar en el modo de emparejamiento Bluetooth
	x1 (Mientras está en el modo de emparejamiento Bluetooth)	Salir del modo de emparejamiento Bluetooth
	x1	Disminuir el volumen
	x1	Aumentar el volumen
	x1
	x1
	x1

Indicador LED			Estado
		Blanco fijo	Encendido
		Rojo fijo	Apagado
		Amarillo fijo	Espera de red
		Azul fijo	Bluetooth conectado
		Azul parpadeante	Modo de emparejamiento Bluetooth
		Blanco parpadeante	Esperando la conexión BLE
		Naranja fijo	Super X-Fi apagado
		Verde fijo	Super X-Fi encendido
		Azul oscuro fijo	Modo SXFI BATTLE activado
		Rojo parpadeante	Cargando el perfil Super X-Fi
		LED apagado	Super X-Fi no está disponible (Modo altavoz)

Pantalla LED	Fuente / Función
	Modo HDMI ARC
	Modo de audio USB
	Entrada óptica (Optical-in)
	Entrada AUX (AUX-in)
	Modo de emparejamiento Bluetooth
	Modo Bluetooth

MANDO A DISTANCIA IR

Pilas AAA no incluidas

1. Botón de encendido
   Pulse una vez para encender la barra de sonido.
   Pulse de nuevo para apagarla.
2. Botón de información
   Pulse una vez para mostrar el formato de audio (codificado en Dolby / PCM), el volumen, el modo de sonido y la información de la fuente.
3. Botón de reproducción / pausa (Play / Pause Button)
   Pulse una vez para reproducir / pausar la reproducción de audio.
4. Botón de pista anterior
   Pulse una vez para volver a la pista anterior.
5. Botón de pista siguiente
   Pulse una vez para saltar a la pista siguiente.
6. Botón de iluminación RGB
   Pulse para recorrer los ajustes preestablecidos de iluminación RGB en Sound Blaster Katana V2 (personalizable a través de la aplicación Creative).
7. Botones Sub - / Sub +
   Pulse para disminuir / aumentar el volumen del subwoofer
8. Botón de altavoz
   Pulse una vez para cambiar a la salida de altavoz.
9. Botón de fuente de TV
   Pulse una vez para cambiar a la entrada de TV.
10. Botón de fuente USB
    Pulse una vez para cambiar a la entrada USB.
11. Botón de fuente óptica
    Pulse una vez para cambiar a la entrada óptica.
12. Botón de silencio (Mute Button)
    Pulse una vez para silenciar la barra de sonido.
    Pulse de nuevo para reactivar el sonido.
13. Botón de modo (Mode Button)
    Pulse para recorrer los modos de sonido en Sound Blaster Katana V2 (personalizable a través de la aplicación Creative).
14. Botón de pantalla (Display Button)
    Pulse para recorrer el brillo de la pantalla LED. (Brillante / Oscuro / Apagado)
15. Botón de volumen +
    Pulse una vez para aumentar el volumen.
    Mantenga pulsado para aumentar continuamente el volumen.
16. Botón de volumen –
    Pulse una vez para disminuir el volumen.
    Mantenga pulsado para disminuir continuamente el volumen.
17. Botones de brillo LED - / +
    Pulse para disminuir / aumentar el brillo del LED
18. Botón de auriculares
    Pulse una vez para cambiar a la salida de auriculares / cascos.
19. Botón Super X-Fi
    Pulse una vez para recorrer los modos Super X-Fi. (Super X-Fi activado / Modo SXFI BATTLE / Super X-Fi desactivado)
20. Botón de fuente AUX
    Pulse una vez para cambiar a la entrada AUX.
21. Botón Bluetooth
    Pulse una vez para cambiar a la entrada Bluetooth.
    Mantenga pulsado para entrar en el modo de emparejamiento Bluetooth.
22. Botón de fuente anterior
    Pulse una vez para cambiar a la última fuente de entrada utilizada.
23. Botones personalizables C1-C6
    Los botones se pueden personalizar a través de la aplicación Creative.

CONECTIVIDAD

1. PS5™
2. Xbox Series X / S
3. TV
4. Auriculares Super X-Fi
5. PC / Mac
6. Enchufe de pared
7. Subwoofer
8. Xbox One series
9. PS4™
10. Dispositivos móviles

1. Cable HDMI
   1. Salida de audio de TV: ARC
   2. Formato de audio digital: Codificado en Dolby / PCM
2. Dongle USB Super X-Fi
3. Cable USB-C a USB-A
4. Cable óptico
   1. Salida de audio de TV: Óptica
   2. Formato de audio digital: Codificado en Dolby / PCM
5. Cable AUX de 3,5 mm

MONTAJE EN PARED (OPCIONAL)

1. Ojo de cerradura

Colgador de metal

Tornillo de máquina de cabeza plana M3.5 x 15 mm

Anclaje de plástico recomendado*

Colgador de garra de oso de doble cabeza*

* No incluido

Para evitar lesiones, este aparato debe fijarse de forma segura a la pared de acuerdo con las instrucciones de instalación

1. Determine la posición de montaje de la barra de sonido. Asegúrese de que esté correctamente centrada con respecto al televisor y nivelada horizontalmente.
2. Anote y marque la ubicación deseada para el soporte de montaje en pared. Asegúrese de que no se crucen con tuberías, conductos o cables enterrados dentro de la pared.
3. Asegúrese de montar los anclajes de plástico en la pared antes de atornillar los colgadores de garra de oso de doble cabeza. Golpee los anclajes de plástico en la pared con un martillo hasta que queden al ras contra ella.
4. Coloque la barra de sonido en el soporte de montaje en pared, luego apriete los tornillos como se ilustra para asegurarla.
5. Con la barra de sonido en posición, atornille los colgadores de garra de oso de doble cabeza a través de los orificios del soporte de montaje en pared y dentro de los anclajes de plástico. La brida de los colgadores debe estar al ras contra los anclajes de plástico.

PERSONALIZACIÓN SUPER X-FI

Libere el rendimiento de Super X-Fi con la aplicación SXFI. La aplicación le permite personalizar su perfil Super X-Fi a través de un proceso avanzado de mapeo de cabeza y oreja para una experiencia Super X-Fi completa.

Descargue la aplicación SXFI desde:

iOS App Store

Google Play Store

APLICACIÓN CREATIVE

Disponible en dispositivos Windows, Mac, así como Android e iOS, configure su producto, personalice la configuración de audio, mejore el rendimiento de su producto y mucho más con la aplicación Creative:

• Personalice su experiencia de audio con Super X-Fi, Scout Mode, Dolby Digital Decoder y Audio Mixer
• Disfrute de las funciones de Acoustic Engine como Surround, Crystalizer, Bass, Smart Volume y Dialog+
• Personalice la iluminación RGB, los ecualizadores gráficos y los botones personalizados
• Realice el software, el registro del producto y mucho más
• Descargue la aplicación Creative desde creative.com/support/katanav2

ESPECIFICACIONES TÉCNICAS

Modelo de adaptador de corriente: GM95-240300-D

Entrada: 100–240V , 50 / 60 Hz 2.5A

Salida: 24V 3.0A

Potencia de salida de la barra de sonido: 66W RMS (Tweeter 13W RMS x 2 / Midbass 20W RMS x 2)

Potencia de salida del subwoofer: 60W RMS

Respuesta de frecuencia: 50–20,000 Hz

Versión de Bluetooth: Bluetooth 5.0

Frecuencia de funcionamiento: 2402–2480 MHz

Rango de funcionamiento: Hasta 10 m / 33 pies, medido en espacio abierto. Las paredes y estructuras pueden afectar el alcance del dispositivo

Potencia máxima de salida de RF: 4 dBm

Perfiles de Bluetooth compatibles: A2DP (Bluetooth estéreo inalámbrico), AVRCP (Control remoto Bluetooth)

Códec compatible: SBC

Clasificación de entrada de la barra de sonido: 24V 3.0A

Rango de temperatura máxima: 40ºC

Nota: La marca de cumplimiento se encuentra en la parte inferior de este producto.

OTRA INFORMACIÓN

Visite creative.com/compliance/katanav2 para obtener la guía del usuario, la información de seguridad y reglamentaria, y la información de ErP, cuando corresponda.

Visite creative.com/support/katanav2 para obtener toda la demás asistencia relacionada con su producto.

REGISTRO DEL PRODUCTO

Registrar su producto garantiza que reciba el servicio y el soporte del producto más adecuados disponibles. Puede registrar su producto en www.creative.com/register. Tenga en cuenta que sus derechos de garantía no dependen del registro.

PN: 03MF838000001 Rev A
