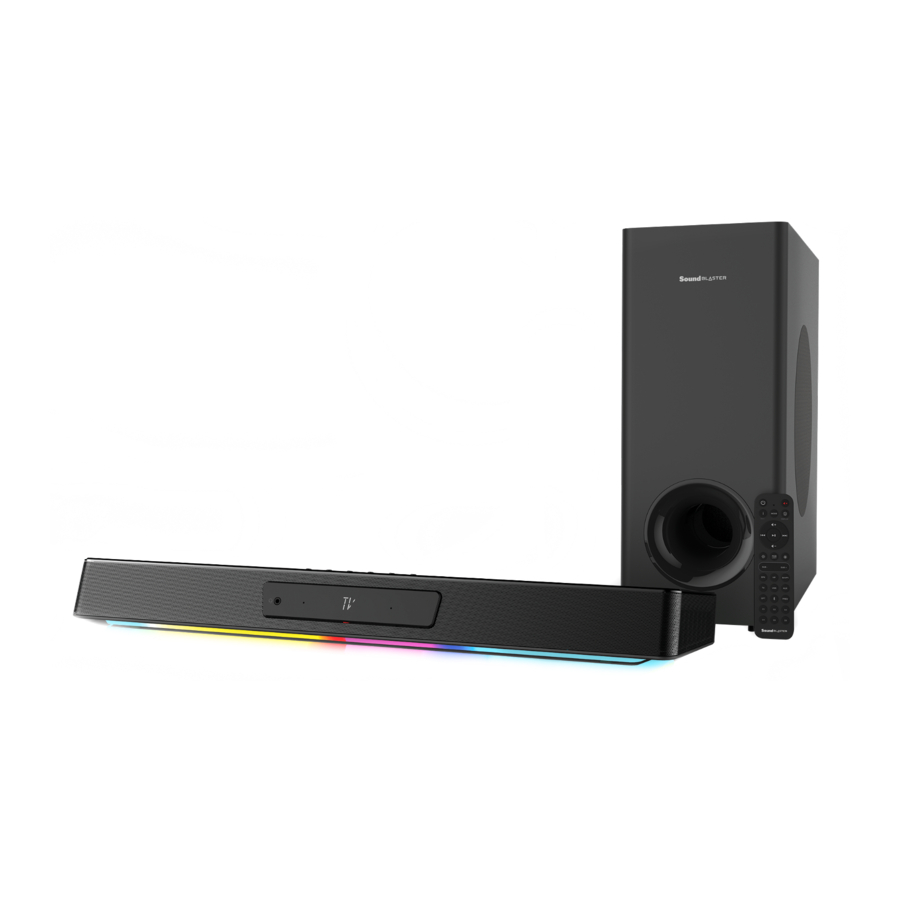

Creative Sound Blaster Katana V2 - Manual da Barra de Som para Jogos

VISÃO GERAL

1.

   1. Botão de Ligar / Bluetooth^®
   2. Botão Volume -
   3. Botão Volume +
   4. Botão de Fonte (Source)
   5. Botão de Modo (Mode)
   6. Botão Super X-Fi
   7. Indicadores LED
2.

   8. Porta HDMI ARC
   9. Porta SXFI-out
   10. Porta USB-C
   11. Porta AUX-in de 3,5 mm
   12. Porta Optical-in
   13. Saída para Subwoofer
   14. Porta de Alimentação DC
3. Porta de Headset
4. Microfones
5. Visor LED
6. Subwoofer

Botão / Ação		Função
	x1	Ligar / Desligar
	2s	Entrar no Modo de Emparelhamento Bluetooth
	x1 (Enquanto estiver no Modo de Emparelhamento Bluetooth)	Sair do Modo de Emparelhamento Bluetooth
	x1	Diminuir Volume
	x1	Aumentar Volume
	x1
	x1
	x1

Indicador LED			Estado
		Branco Sólido	Ligado
		Vermelho Sólido	Desligado
		Amarelo Sólido	Standby de Rede
		Azul Sólido	Bluetooth Conectado
		Azul a Piscar	Modo de Emparelhamento Bluetooth
		Branco a Piscar	A Aguardar Ligação BLE
		Laranja Sólido	Super X-Fi Desligado
		Verde Sólido	Super X-Fi Ligado
		Azul Escuro Sólido	Modo SXFI BATTLE Ligado
		Vermelho a Piscar	A Carregar Perfil Super X-Fi
		LED Desligado	Super X-Fi não está disponível (Modo de altifalante)

Visor LED	Fonte / Função
	Modo HDMI ARC
	Modo de Áudio USB
	Optical-in
	AUX-in
	Modo de Emparelhamento Bluetooth
	Modo Bluetooth

COMANDO REMOTO IR

Pilhas AAA não incluídas

1. Botão de Alimentação
   Prima uma vez para ligar a soundbar.
   Prima novamente para a desligar.
2. Botão de Informação
   Prima uma vez para apresentar o Formato de Áudio (codificado em Dolby / PCM), Volume, Modo de Som e informações da Fonte.
3. Botão Reproduzir / Pausar
   Prima uma vez para reproduzir / pausar a reprodução de áudio.
4. Botão Faixa Anterior
   Prima uma vez para voltar à faixa anterior.
5. Botão Próxima Faixa
   Prima uma vez para saltar para a próxima faixa.
6. Botão de Iluminação RGB
   Prima para percorrer as predefinições de Iluminação RGB na Sound Blaster Katana V2 (personalizável através da aplicação Creative).
7. Botões Sub - / Sub +
   Prima para diminuir / aumentar o volume do subwoofer
8. Botão Altifalante
   Prima uma vez para mudar para a saída de altifalante.
9. Botão Fonte TV
   Prima uma vez para mudar para a entrada de TV.
10. Botão Fonte USB
    Prima uma vez para mudar para a entrada USB.
11. Botão Fonte Ótica
    Prima uma vez para mudar para a entrada Ótica.
12. Botão Silenciar
    Prima uma vez para silenciar a soundbar.
    Prima novamente para ativar o som.
13. Botão Modo
    Prima para percorrer os modos de som na Sound Blaster Katana V2 (personalizável através da aplicação Creative).
14. Botão Ecrã
    Prima para percorrer o brilho do ecrã LED. (Brilhante / Escuro / Desligado)
15. Botão Volume +
    Prima uma vez para aumentar o volume.
    Prima sem soltar para aumentar continuamente o volume.
16. Botão Volume –
    Prima uma vez para diminuir o volume.
    Prima sem soltar para diminuir continuamente o volume.
17. Botões Brilho LED - / +
    Prima para diminuir / aumentar o brilho do LED
18. Botão Auscultadores
    Prima uma vez para mudar para a saída de auscultadores / headset.
19. Botão Super X-Fi
    Prima uma vez para percorrer os modos Super X-Fi. (Super X-Fi Ligado / Modo SXFI BATTLE / Super X-Fi Desligado)
20. Botão Fonte AUX
    Prima uma vez para mudar para a entrada AUX.
21. Botão Bluetooth
    Prima uma vez para mudar para a entrada Bluetooth.
    Prima sem soltar para entrar no modo de emparelhamento Bluetooth.
22. Botão Fonte Anterior
    Prima uma vez para mudar para a última fonte de entrada utilizada.
23. Botões Personalizáveis C1-C6
    Os botões são personalizáveis através da aplicação Creative.

CONETIVIDADE

1. PS5™
2. Xbox Series X / S
3. TV
4. Auscultadores Super X-Fi
5. PC / Mac
6. Tomada de parede
7. Subwoofer
8. Série Xbox One
9. PS4™
10. Dispositivos Móveis

1. Cabo HDMI
   1. Saída de Áudio da TV: ARC
   2. Formato de Áudio Digital: Codificado em Dolby / PCM
2. Dongle USB Super X-Fi
3. Cabo USB-C para USB-A
4. Cabo ótico
   1. Saída de Áudio da TV: Ótica
   2. Formato de Áudio Digital: Codificado em Dolby / PCM
5. Cabo AUX de 3,5 mm

MONTAGEM NA PAREDE (OPCIONAL)

1. Orifício de Fechadura

Gancho de Metal

Parafuso de Máquina de Cabeça Panorâmica M3.5 x 15 mm

Bucha de Plástico Recomendada*

Gancho de Garra de Urso de Cabeça Dupla*

* Não incluído

Para evitar ferimentos, este aparelho deve ser fixado firmemente à parede de acordo com as instruções de instalação

1. Determine a posição de montagem da soundbar. Certifique-se de que está devidamente centrada em relação à TV e nivelada horizontalmente.
2. Anote e marque a localização desejada para o suporte de montagem na parede. Certifique-se de que não se cruzam com tubos, condutas ou cabos enterrados na parede.
3. Certifique-se de que monta as buchas de plástico na parede antes de aparafusar os Ganchos de Garra de Urso de Cabeça Dupla. Bata nas buchas de plástico na parede com um martelo até ficarem niveladas contra a mesma.
4. Coloque a soundbar no suporte de montagem na parede e, em seguida, aperte os parafusos conforme ilustrado para a fixar.
5. Com a soundbar na posição, aparafuse os Ganchos de Garra de Urso de Cabeça Dupla através dos orifícios de fechadura do suporte de montagem na parede e nas buchas de plástico. A flange dos ganchos deve estar nivelada contra as buchas de plástico.

PERSONALIZAÇÃO SUPER X-FI

Liberte o desempenho do Super X-Fi com a aplicação SXFI. A aplicação permite-lhe personalizar o seu perfil Super X-Fi através de um processo avançado de Mapeamento da Cabeça e da Orelha para uma experiência Super X-Fi completa.

Descarregue a aplicação SXFI de:

App Store iOS

Google Play Store

APLICAÇÃO CREATIVE

Disponível no Windows, Mac, bem como em dispositivos Android e iOS, configure o seu produto, personalize as definições de áudio, melhore o desempenho do seu produto e muito mais com a aplicação Creative:

• Personalize a sua experiência de áudio com Super X-Fi, Scout Mode (Modo de Reconhecimento), Dolby Digital Decoder e Misturador de Áudio
• Desfrute de funcionalidades do Acoustic Engine, como Surround, Crystalizer, Bass, Smart Volume e Dialog+
• Personalize a Iluminação RGB, os equalizadores gráficos e os botões personalizados
• Efetue software, registo de produtos e muito mais
• Descarregue a aplicação Creative de creative.com/support/katanav2

ESPECIFICAÇÕES TÉCNICAS

Modelo do Adaptador de Alimentação: GM95-240300-D

Entrada: 100–240V , 50 / 60 Hz 2.5A

Saída: 24V 3.0A

Saída de Alimentação da Soundbar: 66W RMS (Tweeter 13W RMS x 2 / Médio-grave 20W RMS x 2)

Saída de Alimentação do Subwoofer: 60W RMS

Resposta de Frequência: 50–20 000 Hz

Versão Bluetooth: Bluetooth 5.0

Frequência de Operação: 2402–2480 MHz

Alcance de Operação: Até 10 m / 33 pés, medido em espaço aberto. As paredes e estruturas podem afetar o alcance do dispositivo

Potência Máxima de Saída de RF: 4 dBm

Perfis Bluetooth Suportados: A2DP (Bluetooth Estéreo Sem Fios), AVRCP (Comando Remoto Bluetooth)

Codec Suportado: SBC

Classificação de Entrada da Soundbar: 24V 3.0A

Intervalo de Temperatura Máxima: 40 ºC

Nota: A marcação de conformidade está localizada na parte inferior deste produto.

OUTRAS INFORMAÇÕES

Visite creative.com/compliance/katanav2 para obter o guia do utilizador, informações de segurança e regulamentares e informações ErP, quando aplicável.

Visite creative.com/support/katanav2 para obter todo o outro suporte relacionado com o seu produto.

REGISTO DO PRODUTO

O registo do seu produto garante que recebe o serviço e o suporte de produto mais adequados disponíveis. Pode registar o seu produto em www.creative.com/register. Tenha em atenção que os seus direitos de garantia não dependem do registo.

PN: 03MF838000001 Rev A
