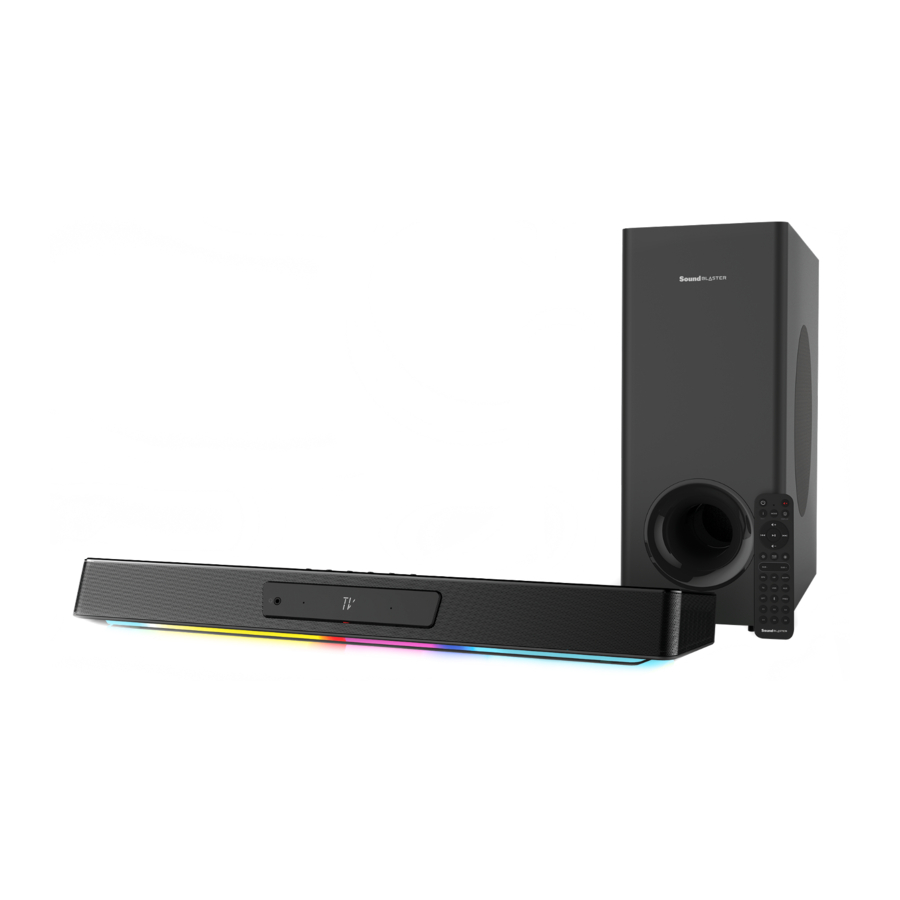

Creative Sound Blaster Katana V2 - Priručnik za Gaming Soundbar

PREGLED

1.

   1. Gumb za uključivanje / Bluetooth^®
   2. Gumb za smanjivanje glasnoće (Volume - Button)
   3. Gumb za pojačavanje glasnoće (Volume + Button)
   4. Gumb za izvor (Source Button)
   5. Gumb za način rada (Mode Button)
   6. Gumb Super X-Fi
   7. LED indikatori
2.

   8. HDMI ARC priključak
   9. SXFI-out priključak
   10. USB-C priključak
   11. 3.5 mm AUX-in priključak
   12. Optički ulaz (Optical-in Port)
   13. Izlaz za subwoofer
   14. DC priključak za napajanje
3. Priključak za slušalice
4. Mikrofoni
5. LED zaslon
6. Subwoofer

Gumb / Radnja		Funkcija
	x1	Uključivanje / Isključivanje
	2s	Ulazak u način uparivanja Bluetooth
	x1 (Dok ste u načinu uparivanja Bluetooth)	Izlaz iz načina uparivanja Bluetooth
	x1	Smanjivanje glasnoće
	x1	Povećanje glasnoće
	x1
	x1
	x1

LED Indikator			Status
		Neprekidno bijela	Uključeno
		Neprekidno crvena	Isključeno
		Neprekidno žuta	Mrežno stanje pripravnosti
		Neprekidno plava	Bluetooth povezan
		Treperi plavo	Način uparivanja Bluetooth
		Treperi bijelo	Čeka se BLE veza
		Neprekidno narančasta	Super X-Fi isključen
		Neprekidno zelena	Super X-Fi uključen
		Neprekidno tamno plava	SXFI BATTLE način rada uključen
		Treperi crveno	Učitavanje Super X-Fi profila
		LED isključen	Super X-Fi nije dostupan (Način rada zvučnika)

LED Zaslon	Izvor / Funkcija
	HDMI ARC način rada
	USB Audio način rada
	Optički ulaz (Optical-in)
	AUX-in
	Način uparivanja Bluetooth
	Bluetooth način rada

IR DALJINSKI UPRAVLJAČ

AAA baterije nisu uključene

1. Gumb za uključivanje/isključivanje (Power Button)
   Pritisnite jednom za uključivanje soundbara.
   Pritisnite još jednom za isključivanje.
2. Gumb za informacije (Info Button)
   Pritisnite jednom za prikaz Audio Formata (Dolby kodiran / PCM), Glasnoće, Načina zvuka i informacija o Izvoru.
3. Gumb za reprodukciju / pauzu (Play / Pause Button)
   Pritisnite jednom za reprodukciju / pauziranje audio reprodukcije.
4. Gumb za prethodnu pjesmu (Previous Track Button)
   Pritisnite jednom za povratak na prethodnu pjesmu.
5. Gumb za sljedeću pjesmu (Next Track Button)
   Pritisnite jednom za preskakanje na sljedeću pjesmu.
6. Gumb za RGB osvjetljenje (RGB Lighting Button)
   Pritisnite za prebacivanje između RGB postavki osvjetljenja na Sound Blaster Katana V2 (prilagodljivo putem aplikacije Creative).
7. Gumbi Sub - / Sub +
   Pritisnite za smanjenje / povećanje glasnoće subwoofera
8. Gumb za zvučnik (Speaker Button)
   Pritisnite jednom za prebacivanje na izlaz za zvučnike.
9. Gumb za TV izvor (TV Source Button)
   Pritisnite jednom za prebacivanje na TV ulaz.
10. Gumb za USB izvor (USB Source Button)
    Pritisnite jednom za prebacivanje na USB ulaz.
11. Gumb za optički izvor (Optical Source Button)
    Pritisnite jednom za prebacivanje na optički ulaz.
12. Gumb za isključivanje zvuka (Mute Button)
    Pritisnite jednom za isključivanje zvuka na soundbaru.
    Pritisnite još jednom za uključivanje zvuka.
13. Gumb za način rada (Mode Button)
    Pritisnite za prebacivanje između načina zvuka na Sound Blaster Katana V2 (prilagodljivo putem aplikacije Creative).
14. Gumb za zaslon (Display Button)
    Pritisnite za prebacivanje između svjetline LED zaslona. (Svijetlo / Tamno / Isključeno)
15. Gumb za pojačavanje glasnoće (Volume + Button)
    Pritisnite jednom za povećanje glasnoće.
    Pritisnite i držite za kontinuirano povećavanje glasnoće.
16. Gumb za smanjivanje glasnoće (Volume – Button)
    Pritisnite jednom za smanjivanje glasnoće.
    Pritisnite i držite za kontinuirano smanjivanje glasnoće.
17. Gumbi za svjetlinu LED - / + (LED Brightness - / + Buttons)
    Pritisnite za smanjenje / povećanje svjetline LED
18. Gumb za slušalice (Headphones Button)
    Pritisnite jednom za prebacivanje na izlaz za slušalice / naglavne slušalice.
19. Gumb Super X-Fi (Super X-Fi Button)
    Pritisnite jednom za prebacivanje između načina rada Super X-Fi. (Super X-Fi On / SXFI BATTLE Mode / Super X-Fi Off)
20. Gumb za AUX izvor (AUX Source Button)
    Pritisnite jednom za prebacivanje na AUX ulaz.
21. Bluetooth Gumb (Button)
    Pritisnite jednom za prebacivanje na Bluetooth ulaz.
    Pritisnite i držite za ulazak u način uparivanja Bluetootha.
22. Gumb za prethodni izvor (Previous Source Button)
    Pritisnite jednom za prebacivanje na zadnji korišteni ulazni izvor.
23. C1-C6 Prilagodljivi gumbi (Customizable Buttons)
    Gumbi se mogu prilagoditi putem aplikacije Creative.

POVEZIVOST

1. PS5™
2. Xbox Series X / S
3. TV
4. Super X-Fi Slušalice (Headphones)
5. PC / Mac
6. Zidna utičnica
7. Subwoofer
8. Xbox One series
9. PS4™
10. Mobilni uređaji (Mobile Devices)

1. HDMI kabel
   1. TV Audio Izlaz: ARC
   2. Digitalni Audio Format: Dolby kodiran / PCM
2. Super X-Fi USB dongle
3. USB-C na USB-A kabel
4. Optički kabel
   1. TV Audio Izlaz: Optički
   2. Digitalni Audio Format: Dolby kodiran / PCM
5. 3.5 mm AUX kabel

MONTAŽA NA ZID (IZBORNO)

1. Rupa za vješanje (Keyhole)

Metalna vješalica (Metal Hanger)

Vijak sa poluokruglom glavom M3.5 x 15 mm (Pan Head M3.5 x 15 mm Machine Screw)

Preporučeni plastični tipl (Recommended Plastic Anchor)*

Dvostrana vješalica s pandžama (Double-headed Bear Claw Hanger)*

* Nije uključeno

Kako biste spriječili ozljede, ovaj uređaj mora biti sigurno pričvršćen na zid u skladu s uputama za ugradnju

1. Odredite položaj za montažu soundbara. Provjerite je li pravilno centriran u odnosu na TV i vodoravno poravnat.
2. Zabilježite i označite željeno mjesto za zidni nosač. Provjerite da se ne sijeku s ukopanim cijevima, vodovima ili kablovima unutar zida.
3. Obavezno montirajte plastične tiple u zid prije uvrtanja dvostranih vješalica s pandžama. Udarite plastične tiple u zid pomoću čekića dok se ne poravnaju s njim.
4. Postavite soundbar na zidni nosač, a zatim zategnite vijke kao što je prikazano kako biste ga učvrstili.
5. Dok je soundbar u položaju, zavijte dvostrane vješalice s pandžama kroz rupe za vješanje zidnog nosača i u plastične tiple. Prirubnica vješalica treba biti poravnata s plastičnim tiplama.

SUPER X-FI PERSONALIZACIJA

Oslobodite performanse Super X-Fi s aplikacijom SXFI. Aplikacija vam omogućuje personalizaciju vašeg Super X-Fi profila putem naprednog postupka mapiranja glave i uha za potpuno Super X-Fi iskustvo.

Preuzmite aplikaciju SXFI s:

iOS App Store

Google Play Store

CREATIVE APLIKACIJA

Dostupna na Windows, Mac, kao i Android i iOS uređajima, postavite svoj proizvod, personalizirajte audio postavke, poboljšajte performanse svog proizvoda i još mnogo toga s aplikacijom Creative:

• Personalizirajte svoje audio iskustvo s Super X-Fi, Scout Mode, Dolby Digital Decoder i Audio Mixer
• Uživajte u značajkama Acoustic Engine kao što su Surround, Crystalizer, Bass, Smart Volume i Dialog+
• Prilagodite RGB osvjetljenje, grafičke ekvilizatore i prilagođene gumbe
• Izvršite softver, registraciju proizvoda i još mnogo toga
• Preuzmite aplikaciju Creative s creative.com/support/katanav2

TEHNIČKE SPECIFIKACIJE

Model adaptera za napajanje (Power Adapter Model): GM95-240300-D

Ulaz (Input): 100–240V , 50 / 60 Hz 2.5A

Izlaz (Output): 24V 3.0A

Izlazna snaga soundbara (Soundbar's Power Output): 66W RMS (Visokotonac 13W RMS x 2 / Srednjotonac 20W RMS x 2)

Izlazna snaga subwoofera (Subwoofer's Power Output): 60W RMS

Frekvencijski odziv (Frequency Response): 50–20,000 Hz

Bluetooth Verzija (Version): Bluetooth 5.0

Radna frekvencija (Operating Frequency): 2402–2480 MHz

Radni domet (Operating Range): Do 10m / 33 ft, mjereno na otvorenom prostoru. Zidovi i strukture mogu utjecati na domet uređaja

Maksimalna izlazna snaga RF (Maximum RF Output Power): 4 dBm

Podržani Bluetooth profili (Supported Bluetooth Profiles): A2DP (Wireless Stereo Bluetooth), AVRCP (Bluetooth Remote Control)

Podržani kodek (Supported Codec): SBC

Ulazna snaga soundbara (Soundbar Input Rating): 24V 3.0A

Maksimalni temperaturni raspon (Maximum Temperature Range): 40ºC

Napomena (Note): Oznake usklađenosti nalaze se na dnu ovog proizvoda.

OSTALE INFORMACIJE

Posjetite creative.com/compliance/katanav2 za korisnički priručnik, sigurnosne i regulatorne informacije te ErP informacije gdje je primjenjivo.

Posjetite creative.com/support/katanav2 za svu ostalu podršku vezanu uz vaš proizvod.

REGISTRACIJA PROIZVODA

Registracija vašeg proizvoda osigurava da ćete primiti najprikladniju uslugu i dostupnu podršku za proizvod. Svoj proizvod možete registrirati na www.creative.com/register. Imajte na umu da vaša jamstvena prava ne ovise o registraciji.

PN: 03MF838000001 Rev A
