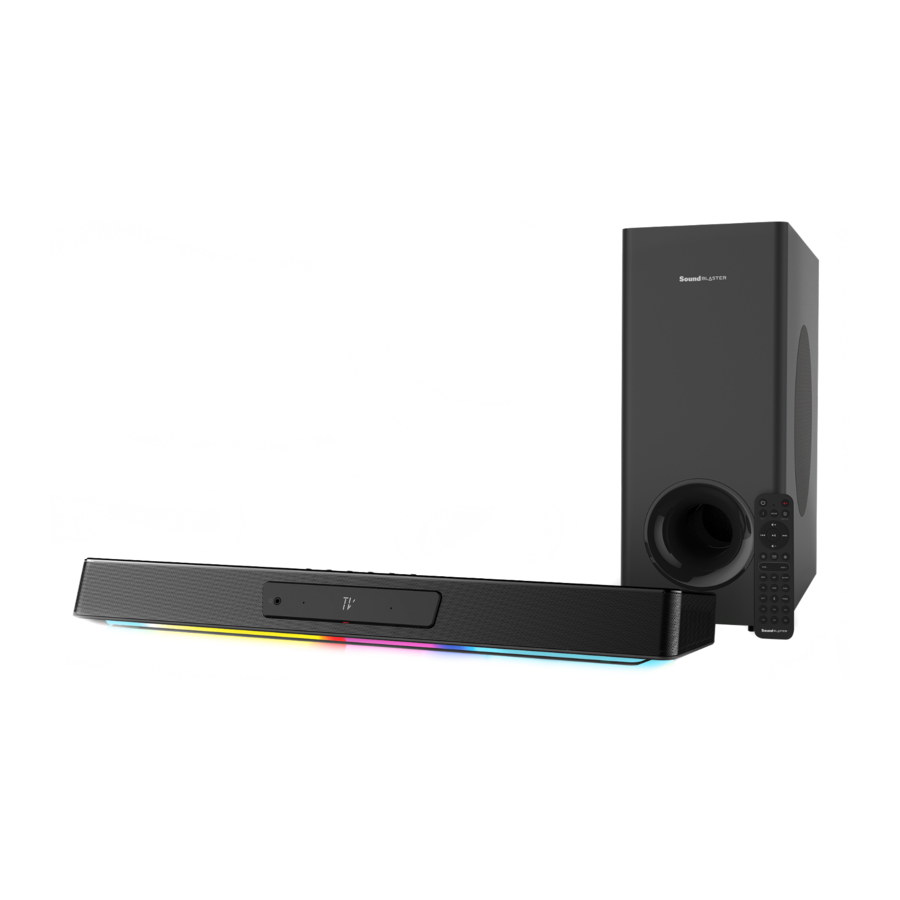

Creative Sound Blaster Katana V2 - Gaming Soundbar нұсқаулығы

ЖАЛПЫ ШОЛУ

1.

   1. Power / Bluetooth^® түймесі
   2. Volume - түймесі
   3. Volume + түймесі
   4. Source (көз) түймесі
   5. Mode (режим) түймесі
   6. Super X-Fi түймесі
   7. LED индикаторлары
2.

   8. HDMI ARC порты
   9. SXFI-out порты
   10. USB-C порты
   11. 3.5 mm AUX-in порты
   12. Optical-in порты
   13. Сабвуферге шығу
   14. DC қуат порты
3. Құлаққап порты
4. Микрофондар
5. LED дисплей
6. Сабвуфер

Түйме / Әрекет		Функциясы
	x1	Қосу / Өшіру
	2s	Bluetooth қосылу режиміне кіру
	x1 (Bluetooth қосылу режимінде болғанда)	Bluetooth қосылу режимінен шығу
	x1	Дыбыс деңгейін азайту
	x1	Дыбыс деңгейін арттыру
	x1
	x1
	x1

LED индикаторы			Күйі
		Ақ түс	Қосулы
		Қызыл түс	Өшірулі
		Сары түс	Желі күту режимі
		Көк түс	Bluetooth қосылды
		Көк жыпылықтайды	Bluetooth қосылу режимі
		Ақ жыпылықтайды	BLE қосылымын күтуде
		Қызғылт сары түс	Super X-Fi өшірулі
		Жасыл түс	Super X-Fi қосулы
		Қою көк түс	SXFI BATTLE режимі қосулы
		Қызыл жыпылықтайды	Super X-Fi профилі жүктелуде
		LED өшірулі	Super X-Fi қолжетімсіз (Динамик режимі)

LED дисплей	Көз / Функция
	HDMI ARC режимі
	USB Audio режимі
	Optical-in
	AUX-in
	Bluetooth қосылу режимі
	Bluetooth режимі

IR ҚАШЫҚТАН БАСҚАРУ

AAA батареялары кірмейді

1. Power Button (Қуат түймесі)
   Дыбыс тақтасын қосу үшін бір рет басыңыз.
   Өшіру үшін тағы бір рет басыңыз.
2. Info Button (Ақпарат түймесі)
   Аудио форматын (Dolby кодталған / PCM), дыбыс деңгейін, дыбыс режимін және дереккөз туралы ақпаратты көрсету үшін бір рет басыңыз.
3. Play / Pause Button ("Play" (ойнау) / "Pause" (кідірту) түймесі)
   Аудионы ойнатуды бастау / тоқтату үшін бір рет басыңыз.
4. Previous Track Button (Алдыңғы трек түймесі)
   Алдыңғы трекке қайту үшін бір рет басыңыз.
5. Next Track Button (Келесі трек түймесі)
   Келесі трекке өту үшін бір рет басыңыз.
6. RGB Lighting Button (RGB жарықтандыру түймесі)
   Sound Blaster Katana V2 құрылғысындағы RGB жарықтандыру алдын ала орнатулары арасында ауысу үшін басыңыз (Creative қолданбасы арқылы реттеуге болады).
7. Sub - / Sub + Buttons (Sub - / Sub + түймелері)
   Сабвуфердің дыбыс деңгейін азайту / арттыру үшін басыңыз
8. Speaker Button (Динамик түймесі)
   Динамик шығысына ауысу үшін бір рет басыңыз.
9. TV Source Button (Теледидар дереккөзі түймесі)
   Теледидар кірісіне ауысу үшін бір рет басыңыз.
10. USB Source Button (USB дереккөзі түймесі)
    USB кірісіне ауысу үшін бір рет басыңыз.
11. Optical Source Button (Оптикалық дереккөз түймесі)
    Оптикалық кіріске ауысу үшін бір рет басыңыз.
12. Mute Button ("Mute" (дыбысты өшіру) түймесі)
    Дыбыс тақтасының дыбысын өшіру үшін бір рет басыңыз.
    Дыбысты қайта қосу үшін тағы бір рет басыңыз.
13. Mode Button (Режим түймесі)
    Sound Blaster Katana V2 құрылғысындағы дыбыс режимдері арасында ауысу үшін басыңыз (Creative қолданбасы арқылы реттеуге болады).
14. Display Button (Дисплей түймесі)
    Жарықдиодты дисплей жарықтығы арқылы ауысу үшін басыңыз. ("Bright" (Жарық) / "Dark" (Қараңғы) / "Off" (Өшірулі))
15. Volume + Button (Дыбыс деңгейі + түймесі)
    Дыбыс деңгейін арттыру үшін бір рет басыңыз.
    Дыбыс деңгейін үздіксіз арттыру үшін басып тұрыңыз.
16. Volume – Button (Дыбыс деңгейі – түймесі)
    Дыбыс деңгейін азайту үшін бір рет басыңыз.
    Дыбыс деңгейін үздіксіз азайту үшін басып тұрыңыз.
17. LED Brightness - / + Buttons (Жарықдиодты жарықтық - / + түймелері)
    Жарықдиодты жарықтықты азайту / арттыру үшін басыңыз
18. Headphones Button (Құлаққаптар түймесі)
    Құлаққаптар / гарнитура шығысына ауысу үшін бір рет басыңыз.
19. Super X-Fi Button (Super X-Fi түймесі)
    Super X-Fi режимдері арқылы ауысу үшін бір рет басыңыз. (Super X-Fi қосулы / SXFI BATTLE режимі / Super X-Fi өшірулі)
20. AUX Source Button (AUX дереккөзі түймесі)
    AUX кірісіне ауысу үшін бір рет басыңыз.
21. Bluetooth Button (Bluetooth түймесі)
    Bluetooth кірісіне ауысу үшін бір рет басыңыз.
    Bluetooth қосылу режиміне өту үшін басып тұрыңыз.
22. Previous Source Button (Алдыңғы дереккөз түймесі)
    Соңғы пайдаланылған кіріс дереккөзіне ауысу үшін бір рет басыңыз.
23. C1-C6 Customizable Buttons (C1-C6 реттелетін түймелері)
    Түймелерді Creative қолданбасы арқылы реттеуге болады.

ҚОСЫЛУ МҮМКІНДІГІ

1. PS5™
2. Xbox Series X / S
3. TV (Теледидар)
4. Super X-Fi Headphones (Super X-Fi құлаққаптары)
5. PC / Mac
6. Wall socket (Қабырға розеткасы)
7. Subwoofer (Сабвуфер)
8. Xbox One series
9. PS4™
10. Mobile Devices (Мобильді құрылғылар)

1. HDMI cable (HDMI кабелі)
   1. TV Audio Output: ARC (Теледидардың аудио шығысы: ARC)
   2. Digital Audio Format: Dolby encoded / PCM (Сандық аудио форматы: Dolby кодталған / PCM)
2. Super X-Fi USB dongle (Super X-Fi USB донглы)
3. USB-C to USB-A cable (USB-C - USB-A кабелі)
4. Optical cable (Оптикалық кабель)
   1. TV Audio Output: Optical (Теледидардың аудио шығысы: Оптикалық)
   2. Digital Audio Format: Dolby encoded / PCM (Сандық аудио форматы: Dolby кодталған / PCM)
5. 3.5 mm AUX cable (3,5 мм AUX кабелі)

ҚАБЫРҒАҒА ОРНАТУ (МІНДЕТТІ ЕМЕС)

1. Keyhole (Кілт тесігі)

Metal Hanger (Металл ілгіш)

Pan Head M3.5 x 15 mm Machine Screw (Жалпақ басты M3.5 x 15 мм бұранда)

Recommended Plastic Anchor* (Ұсынылатын пластикалық анкер*)

Double-headed Bear Claw Hanger* (Қос басты аю тырнағы ілгіші*)

* Кірмейді

Жарақаттануды болдырмау үшін, бұл құрылғы орнату нұсқауларына сәйкес қабырғаға мықтап бекітілуі керек

1. Дыбыс тақтасын орнату орнын анықтаңыз. Оның теледидарға қатысты дұрыс орталықтандырылғанына және көлденеңінен тегістелгеніне көз жеткізіңіз.
2. Қабырғаға орнату кронштейні үшін қалаған орныңызды белгілеп, жазып алыңыз. Олардың қабырғаның ішіндегі көмілген құбырлармен, өткізгіштермен немесе кабельдермен қиылыспауына көз жеткізіңіз.
3. Қос басты аю тырнағы ілгіштерін бұрамас бұрын пластикалық анкерлерді қабырғаға орнатуды ұмытпаңыз. Пластикалық анкерлерді балғамен қабырғаға түбіне дейін қағыңыз.
4. Дыбыс тақтасын қабырғаға орнату кронштейніне қойып, оны бекіту үшін суретте көрсетілгендей бұрандаларды қатайтыңыз.
5. Дыбыс тақтасы орнында тұрғанда, қос басты аю тырнағы ілгіштерін қабырғаға орнату кронштейнінің кілт тесіктері арқылы және пластикалық анкерлерге бұраңыз. Ілгіштердің фланеці пластикалық анкерлерге қарсы болуы керек.

SUPER X-FI ЖЕКЕЛЕНДІРУ

SXFI қолданбасы арқылы Super X-Fi өнімділігін ашыңыз. Қолданба толық Super X-Fi тәжірибесі үшін жетілдірілген Бас және Құлақ картасын жасау процесі арқылы Super X-Fi профиліңізді жекелендіруге мүмкіндік береді.

SXFI қолданбасын мына жерден жүктеп алыңыз:

iOS App Store

Google Play Store

CREATIVE ҚОЛДАНБАСЫ

Windows, Mac, сондай-ақ Android және iOS құрылғыларында қол жетімді, өніміңізді орнатыңыз, аудио параметрлерін жекелендіріңіз, өніміңіздің өнімділігін арттырыңыз және Creative қолданбасы арқылы тағы да көп нәрсе жасаңыз:

• Super X-Fi, Scout Mode, Dolby Digital Decoder және Audio Mixer көмегімен аудио тәжірибеңізді жекелендіріңіз
• Surround, Crystalizer, Bass, Smart Volume және Dialog+ сияқты Acoustic Engine мүмкіндіктерінен ләззат алыңыз
• RGB жарықтандыруын, графикалық эквалайзерлерді және реттелетін түймелерді реттеңіз
• Бағдарламалық қамтамасыз етуді, өнімді тіркеуді және т.б. орындаңыз
• Creative қолданбасын creative.com/support/katanav2 сайтынан жүктеп алыңыз

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Power Adapter Model: (Қуат адаптерінің моделі:) GM95-240300-D

Input: (Кіріс:) 100–240V , 50 / 60 Hz 2.5A

Output: (Шығыс:) 24V 3.0A

Soundbar's Power Output: (Дыбыс тақтасының қуат шығысы:) 66W RMS (Tweeter 13W RMS x 2 / Midbass 20W RMS x 2)

Subwoofer's Power Output: (Сабвуфердің қуат шығысы:) 60W RMS

Frequency Response: (Жиілік диапазоны:) 50–20,000 Hz

Bluetooth Version: Bluetooth 5.0

Operating Frequency: (Жұмыс жиілігі:) 2402–2480 MHz

Operating Range: (Жұмыс ауқымы:) 10 м / 33 футқа дейін, ашық кеңістікте өлшенеді. Қабырғалар мен құрылымдар құрылғының ауқымына әсер етуі мүмкін

Maximum RF Output Power: (Максималды РЖ шығыс қуаты:) 4 dBm

Supported Bluetooth Profiles: (Қолдау көрсетілетін Bluetooth профильдері:) A2DP (Сымсыз стерео Bluetooth), AVRCP (Bluetooth қашықтан басқару)

Supported Codec: (Қолдау көрсетілетін кодек:) SBC

Soundbar Input Rating: (Дыбыс тақтасының кіріс рейтингі:) 24V 3.0A

Maximum Temperature Range: (Максималды температура диапазоны:) 40ºC

Note: (Ескертпе:) Сәйкестік белгісі осы өнімнің төменгі жағында орналасқан.

БАСҚА АҚПАРАТ

Пайдаланушы нұсқаулығы, қауіпсіздік және нормативтік ақпарат, сондай-ақ ErP ақпараты бар жерде creative.com/compliance/katanav2 сайтына кіріңіз.

Өніміңізге қатысты барлық басқа қолдау үшін creative.com/support/katanav2 сайтына кіріңіз.

ӨНІМДІ ТІРКЕУ

Өніміңізді тіркеу сізге ең қолайлы қызмет пен қолжетімді өнімді қолдауды алуды қамтамасыз етеді. Өніміңізді www.creative.com/register сайтында тіркей аласыз. Кепілдік құқықтарыңыз тіркеуге тәуелді емес екенін ескеріңіз.

PN: 03MF838000001 Rev A
