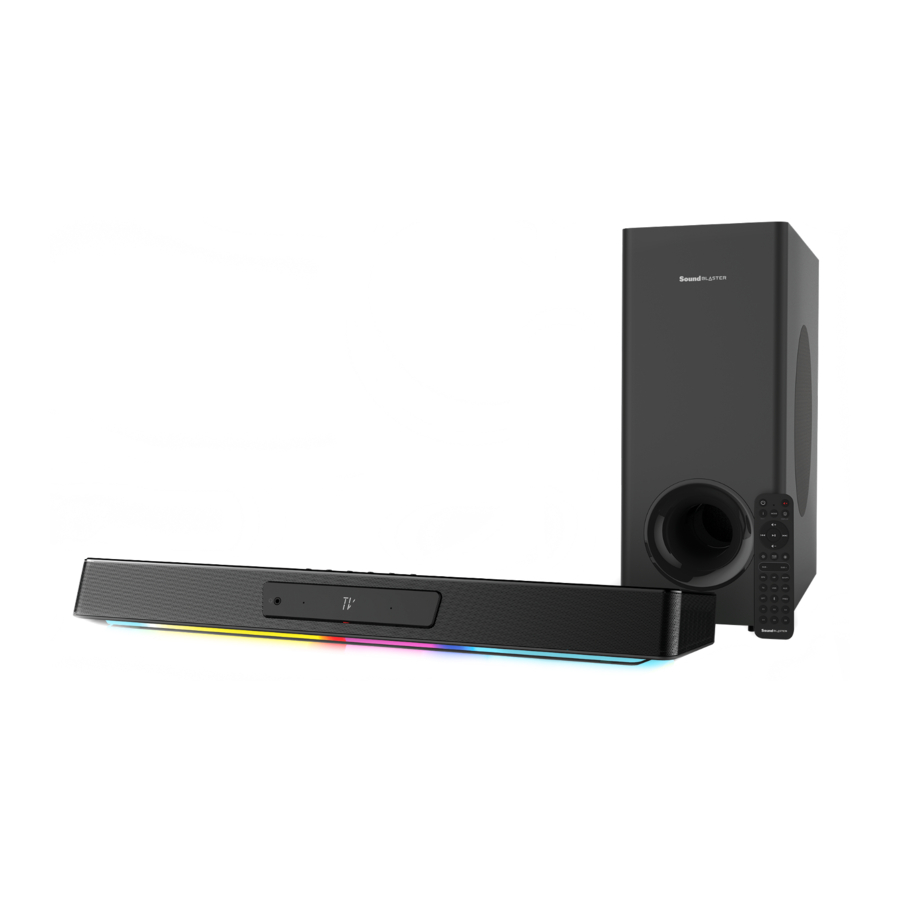

Creative Sound Blaster Katana V2 - Handbuch zur Gaming-Soundbar

Inhalt

ÜBERSICHT

Übersicht Schritt 1


  1. Übersicht Schritt 2
    1. Power (Ein/Aus) / Bluetooth® Taste
    2. Volume - (Lautstärke verringern) Taste
    3. Volume + (Lautstärke erhöhen) Taste
    4. Source (Quelle) Taste
    5. Mode (Modus) Taste
    6. Super X-Fi Taste
    7. LED-Anzeigen

  2. Übersicht Schritt 3
    1. HDMI ARC-Anschluss
    2. SXFI-Out-Anschluss
    3. USB-C-Anschluss
    4. 3,5 mm AUX-In-Anschluss
    5. Optical-In-Anschluss
    6. Ausgang zum Subwoofer
    7. DC-Stromanschluss
  3. Headset-Anschluss
  4. Mikrofone
  5. LED-Anzeige
  6. Subwoofer
Taste / Aktion Funktion
x1 Einschalten / Ausschalten
2s *Bluetooth*-Kopplungsmodus aufrufen
x1
(Im Bluetooth-Kopplungsmodus)		 *Bluetooth*-Kopplungsmodus verlassen
x1 Lautstärke verringern
x1 Lautstärke erhöhen
x1
x1
x1
LED-Anzeige Status
Dauerhaft Weiß Eingeschaltet
Dauerhaft Rot Ausgeschaltet
Dauerhaft Gelb Netzwerk-Standby
Dauerhaft Blau *Bluetooth* verbunden
Blau blinkend *Bluetooth*-Kopplungsmodus
Weiß blinkend Warten auf BLE-Verbindung
Dauerhaft Orange Super X-Fi Aus
Dauerhaft Grün Super X-Fi Ein
Dauerhaft Dunkelblau SXFI BATTLE Mode Ein
Rot blinkend Super X-Fi-Profil wird geladen
LED Aus Super X-Fi ist nicht verfügbar
(Lautsprechermodus)
LED-Anzeige Quelle / Funktion
HDMI ARC-Modus
USB-Audiomodus
Optical-In
AUX-In
*Bluetooth*-Kopplungsmodus
*Bluetooth*-Modus

IR FERNBEDIENUNG

Fernbedienung

Batterien
AAA-Batterien nicht im Lieferumfang enthalten

  1. Power Button (Ein-/Ausschalter)
    Einmal drücken, um die Soundbar einzuschalten.
    Einmal erneut drücken, um sie auszuschalten.
  2. Info Button (Info-Taste)
    Einmal drücken, um Informationen zu Audioformat (Dolby-kodiert / PCM), Lautstärke, Klangmodus und Quelle anzuzeigen.
  3. Play / Pause Button (Wiedergabe-/Pause-Taste)
    Einmal drücken, um die Audiowiedergabe zu starten / anzuhalten.
  4. Previous Track Button (Vorheriger-Titel-Taste)
    Einmal drücken, um zum vorherigen Titel zurückzukehren.
  5. Next Track Button (Nächster-Titel-Taste)
    Einmal drücken, um zum nächsten Titel zu springen.
  6. RGB Lighting Button (RGB-Beleuchtungstaste)
    Drücken, um durch die RGB-Beleuchtungsvoreinstellungen auf der Sound Blaster Katana V2 zu wechseln (anpassbar über die Creative App).
  7. Sub - / Sub + Buttons (Subwoofer-Lautstärke verringern / erhöhen Tasten)
    Drücken, um die Subwoofer-Lautstärke zu verringern / zu erhöhen.
  8. Speaker Button (Lautsprecher-Taste)
    Einmal drücken, um zur Lautsprecherausgabe zu wechseln.
  9. TV Source Button (TV-Quellentaste)
    Einmal drücken, um zum TV-Eingang zu wechseln.
  10. USB Source Button (USB-Quellentaste)
    Einmal drücken, um zum USB-Eingang zu wechseln.
  11. Optical Source Button (Optische-Quelle-Taste)
    Einmal drücken, um zum Optischen Eingang zu wechseln.
  12. Mute Button (Stumm-Taste)
    Einmal drücken, um die Soundbar stummzuschalten.
    Einmal erneut drücken, um die Stummschaltung aufzuheben.
  13. Mode Button (Modus-Taste)
    Drücken, um durch die Klangmodi auf der Sound Blaster Katana V2 zu wechseln (anpassbar über die Creative App).
  14. Display Button (Display-Taste)
    Drücken, um durch die Helligkeitsstufen der LED-Anzeige zu wechseln. "(Bright / Dark / Off)" (Hell / Dunkel / Aus)
  15. Volume + Button (Lautstärke + Taste)
    Einmal drücken, um die Lautstärke zu erhöhen.
    Gedrückt halten, um die Lautstärke kontinuierlich zu erhöhen.
  16. Volume – Button (Lautstärke – Taste)
    Einmal drücken, um die Lautstärke zu verringern.
    Gedrückt halten, um die Lautstärke kontinuierlich zu verringern.
  17. LED Brightness - / + Buttons (LED-Helligkeit - / + Tasten)
    Drücken, um die LED-Helligkeit zu verringern / zu erhöhen.
  18. Headphones Button (Kopfhörer-Taste)
    Einmal drücken, um zur Kopfhörer- / Headset-Ausgabe zu wechseln.
  19. Super X-Fi Button (Super X-Fi Taste)
    Einmal drücken, um durch die Super X-Fi Modi zu wechseln. "(Super X-Fi On / SXFI BATTLE Mode / Super X-Fi Off)" (Super X-Fi Ein / SXFI BATTLE Modus / Super X-Fi Aus)
  20. AUX Source Button (AUX-Quellentaste)
    Einmal drücken, um zum AUX-Eingang zu wechseln.
  21. Bluetooth Button (Bluetooth-Taste)
    Einmal drücken, um zum Bluetooth-Eingang zu wechseln.
    Gedrückt halten, um in den Bluetooth-Kopplungsmodus zu wechseln.
  22. Previous Source Button (Vorherige-Quelle-Taste)
    Einmal drücken, um zur zuletzt verwendeten Eingangsquelle zu wechseln.
  23. C1-C6 Customizable Buttons (C1-C6 anpassbare Tasten)
    Die Tasten sind über die Creative App anpassbar.

ANSCHLÜSSE

Anschluss Schritt 1Anschluss Schritt 2

  1. PS5™
  2. Xbox Series X / S
  3. TV
  4. Super X-Fi Kopfhörer
  5. PC / Mac
  6. Steckdose
  7. Subwoofer
  8. Xbox One Serie
  9. PS4™
  10. Mobile Geräte
  1. HDMI-Kabel
    1. TV-Audioausgang: ARC
    2. Digitales Audioformat: Dolby-kodiert / PCM
  2. Super X-Fi USB-Dongle
  3. USB-C-zu-USB-A-Kabel
  4. Optisches Kabel
    1. TV-Audioausgang: Optisch
    2. Digitales Audioformat: Dolby-kodiert / PCM
  5. 3,5 mm AUX-Kabel

WANDMONTAGE (OPTIONAL)

Wandmontage Schritt 1

  1. Schlüsselloch


Metallaufhänger


Flachkopfschraube M3.5 x 15 mm


Empfohlener Kunststoffdübel*


Doppelkopf-Bärenklauenaufhänger*

* Nicht im Lieferumfang enthalten

Wandmontage Schritt 2


Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher an der Wand befestigt werden.

  1. Bestimmen Sie die Montageposition der Soundbar. Stellen Sie sicher, dass sie mittig zum TV-Gerät ausgerichtet und horizontal nivelliert ist.
  2. Beachten und markieren Sie die gewünschte Position für die Wandhalterung. Stellen Sie sicher, dass sie nicht mit vergrabenen Rohren, Leitungen oder Kabeln innerhalb der Wand kollidiert.
  3. Stellen Sie sicher, dass die Kunststoffdübel vor dem Einschrauben der Doppelkopf-Bärenklauenaufhänger in der Wand montiert werden. Klopfen Sie die Kunststoffdübel mit einem Hammer in die Wand, bis sie bündig anliegen.
  4. Platzieren Sie die Soundbar auf der Wandhalterung und ziehen Sie dann die Schrauben wie abgebildet fest, um sie zu sichern.
  5. Wenn die Soundbar positioniert ist, schrauben Sie die Doppelkopf-Bärenklauenaufhänger durch die Schlüssellöcher der Wandhalterung und in die Kunststoffdübel. Der Flansch der Aufhänger sollte bündig an den Kunststoffdübeln anliegen.

SUPER X-FI PERSONALISIERUNG


Entfesseln Sie die Leistung von Super X-Fi mit der SXFI App. Die App ermöglicht es Ihnen, Ihr Super X-Fi Profil durch einen fortschrittlichen Kopf- & Ohren-Mapping-Prozess für ein vollständiges Super X-Fi Erlebnis zu personalisieren.

Laden Sie die SXFI App herunter von:

iOS App Store


Google Play Store

CREATIVE APP


Erhältlich für Windows, Mac sowie Android- und iOS-Geräte, richten Sie Ihr Produkt ein, personalisieren Sie Audioeinstellungen, verbessern Sie die Leistung Ihres Produkts und vieles mehr mit der Creative App:

  • Personalisieren Sie Ihr Klangerlebnis mit Super X-Fi, Scout Mode, Dolby Digital Decoder und Audio Mixer
  • Genießen Sie Acoustic Engine-Funktionen wie Surround, Crystalizer, Bass, Smart Volume und Dialog+
  • Passen Sie RGB-Beleuchtung, grafische EQs und benutzerdefinierte Tasten an
  • Führen Sie Software-, Produktregistrierung und mehr durch
  • Laden Sie die Creative App von creative.com/support/katanav2 herunter

TECHNISCHE DATEN

Netzteilmodell: GM95-240300-D

Eingang: 100–240V , 50 / 60 Hz 2.5A

Ausgang: 24V 3.0A

Leistung der Soundbar: 66W RMS (Hochtöner 13W RMS x 2 / Mitteltöner 20W RMS x 2)

Leistung des Subwoofers: 60W RMS

Frequenzbereich: 50–20.000 Hz

Bluetooth -Version: Bluetooth 5.0

Betriebsfrequenz: 2402–2480 MHz

Betriebsreichweite: Bis zu 10m / 33 ft, gemessen im Freien. Wände und Strukturen können die Reichweite des Geräts beeinflussen.

Maximale HF-Ausgangsleistung: 4 dBm

Unterstützte Bluetooth-Profile: A2DP (Drahtloses Stereo-Bluetooth), AVRCP (Bluetooth-Fernbedienung)

Unterstützter Codec: SBC

Eingangsnennleistung der Soundbar: 24V 3.0A

Maximaler Temperaturbereich: 40ºC

Hinweis: Konformitätskennzeichnungen befinden sich auf der Unterseite dieses Produkts.

WEITERE INFORMATIONEN

Bitte besuchen Sie creative.com/compliance/katanav2 für das Benutzerhandbuch, Sicherheits- und Zulassungsinformationen sowie gegebenenfalls ErP-Informationen.

Bitte besuchen Sie creative.com/support/katanav2 für alle weiteren Support-Anfragen zu Ihrem Produkt.

PRODUKTREGISTRIERUNG

Die Registrierung Ihres Produkts stellt sicher, dass Sie den bestmöglichen Service und Produktsupport erhalten. Sie können Ihr Produkt unter www.creative.com/register registrieren. Bitte beachten Sie, dass Ihre Garantierechte nicht von der Registrierung abhängen.

Garantie Garantieinformationen werden mit Ihrem Produkt in einem separaten Dokument geliefert.
Bitte bewahren Sie Ihren Kaufbeleg für die Dauer der Garantiezeit auf.
Bewahren Sie dieses Dokument zum späteren Nachschlagen auf.

PN: 03MF838000001 Rev A
