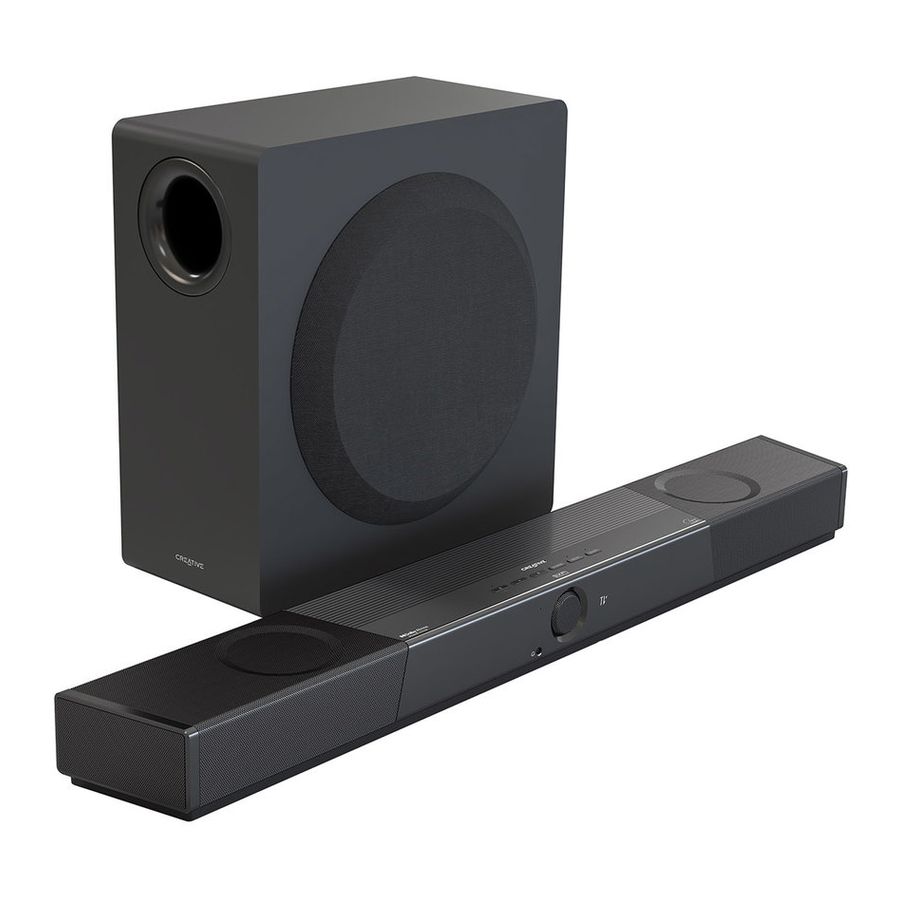

Creative SXFI CARRIER – Dolby Atmos Lautsprechersystem Soundbar Handbuch

Inhalt

Auspacken

Auspackschritt 1
Auspackschritt 2

Stellen Sie sicher, dass der Versandkarton richtig herum steht

Entnehmen Sie Soundbar und Subwoofer vorsichtig aus dem Karton
Auspacken – Soundbar und Subwoofer aus dem Karton nehmen – Schritt 3
Auspacken – Vor der Einrichtung sicherstellen, dass alle Teile und Zubehörteile vorhanden sind – Schritt 4

Hinweis: Stellen Sie vor der Einrichtung sicher, dass alle Teile und Zubehörteile vorhanden sind. Bewahren Sie den Karton und die Verpackungsmaterialien auf. Im Falle eines Defekts oder einer Fehlfunktion muss das Produkt zusammen mit dem Originalkarton und den Verpackungsmaterialien zurückgesendet werden.



SCHWERER GEGENSTAND
Anheben durch zwei Personen erforderlich

Lieferumfang

Soundbar

Lieferumfang – Soundbar

Subwoofer

Lieferumfang – Subwoofer

*Je nach Region können mehrere Netzkabel im Lieferumfang enthalten sein

Übersicht

  1. Ein/Aus-Taste / Bluetooth ® Kopplung
  2. Status-LED Ein/Aus-Taste
    • Dauerhaft Rot: Standby-Modus
    • Dauerhaft Gelb: Netzwerk-Standby
    • Dauerhaft Weiß: Eingeschaltet
    • Dauerhaft Blau: Bluetooth verbunden
    • Blau blinkend: Bluetooth-Kopplung
    • Weiß blinkend: Benutzerbestätigung für die mobile App-Kopplung erforderlich
  3. Lautstärke –
  4. 3,5 mm Kopfhörerausgang
  5. Lautstärke +
  6. Eingangsquellen
  7. Modusauswahl
    Einmal drücken, um die verfügbaren Soundmodi durchzuschalten (Movie > Music > Night > Neutral > SuperWide). 5 Sekunden lang gedrückt halten, um den Kopplungsmodus des Subwoofers aufzurufen
  8. LED Modusauswahl
    • Grün blinkend: Subwoofer-Kopplung
  9. Integriertes LED-Display
  10. Super X-Fi ®
  11. Super X-Fi LED
    Kopfhörermodus:

Lautsprechermodus:

  • Dauerhaft Grün: Super X-Fi Kopfhörer-Holographie aktiviert
  • Dauerhaft Orange: Super X-Fi Kopfhörer-Holographie deaktiviert
  • Rot blinkend: Super X-Fi Profilübertragung läuft
    • AUS

Anschlüsse Rückseite – Soundbar

Anschlüsse Rückseite – Soundbar

  1. SXFI OUT
    SXFI-fähiger USB-Audioausgang
  2. USB AUDIO IN
    USB-Audioeingang
  3. HDMI 1
    HDMI-Eingang 1
  4. HDMI 2
    HDMI-Eingang 2
  5. HDMI OUT
    Ausgang zum TV
  6. OPTICAL IN
    Optischer Eingang (Dolby Audio / 24-Bit 96 kHz Stereo PCM)
  7. AUX
    3,5 mm AUX-Eingang
  8. SUB OUT
    3,5 mm Subwoofer-Analogausgang
  9. 24V 4A
    24V 4A Gleichstromeingang
  10. Montagehalterungen

Anschlüsse Rückseite – Subwoofer

Anschlüsse Rückseite – Subwoofer

  1. SUB IN
    3,5 mm Subwoofer-Analogeingang
  2. SERVICE
    Ausschließlich für Firmware-Updates zu verwenden
  3. Status-LED
    • Dauerhaft Rot: Standby-Modus
    • Dauerhaft Grün: Eingeschaltet und verbunden
    • Grün blinkend: Kopplungsmodus
  4. RESET
    • Zurücksetzen der drahtlosen Verbindung: 8 Sekunden lang gedrückt halten oder bis die LED zweimal rot blinkt
  5. NETZEINGANG

Fernbedienung

Fernbedienung Übersicht

  1. Ein/Aus-Taste: Einmal drücken, um die Soundbar einzuschalten. Erneut drücken, um in den Standby-Modus zu wechseln
  2. Stummschalt-Taste: Einmal drücken, um die Audiowiedergabe stummzuschalten / die Stummschaltung aufzuheben
  3. TV: Einmal drücken, um manuell zu TV ARC / eARC zu wechseln
  4. Quellenauswahl-Tasten (HDMI 1, HDMI 2, USB, Optical, AUX): Zu der entsprechenden Eingangsquelle wechseln
  5. Bluetooth-Taste: Einmal drücken, um in den Bluetooth-Modus zu wechseln. 2 Sekunden lang gedrückt halten, um den Bluetooth-Kopplungsmodus aufzurufen
  6. Zurück-Taste: Einmal drücken, um zur zuvor ausgewählten Quelle zurückzukehren
  7. Info-Taste: Drücken, um Folgendes anzuzeigen: Audioformatinformationen (Dolby-kodiert / PCM), Soundmodus und aktuelle Quelle
  8. LED-Display-Taste: Drücken, um zwischen Hell-Modus, Dunkel-Modus und AUS umzuschalten
    • Hell-Modus: 100 % Helligkeit
    • Dunkel-Modus: 50 % Helligkeit
    • AUS: Leuchtet nur bei Interaktion auf; schaltet sich nach 5 Sekunden aus
  9. Lautstärke + Taste: Erhöht die Lautstärke.1 Gedrückt halten, um die Lautstärke kontinuierlich zu erhöhen
  10. Lautstärke – Taste: Verringert die Lautstärke.1 Gedrückt halten, um die Lautstärke kontinuierlich zu verringern
  11. Play (Abspielen) / Pause (Pausieren) Taste: Einmal drücken, um die Audioquelle abzuspielen / zu pausieren (Nur für USB-Audio- und Bluetooth-Modi)
  12. Vorheriger Titel-Taste: Einmal drücken, um zum vorherigen Titel zurückzukehren (Nur für USB-Audio- und Bluetooth-Modi)
  13. Nächster Titel-Taste: Einmal drücken, um zum nächsten Titel zu springen (Nur für USB-Audio- und Bluetooth-Modi)
  14. Menü-Taste: Einmal drücken, um das Einstellungsmenü des Geräts aufzurufen
  15. Zurück-Taste: Einmal drücken, um zum übergeordneten Menü zurückzukehren oder das Einstellungsmenü des Geräts zu verlassen2
  16. Modus-Taste: Einmal drücken, um die verfügbaren Soundmodi durchzuschalten (Movie > Music > Night > Neutral > SuperWide)
  17. Bass – / + Taste: Einmal drücken, um den Basspegel des Subwoofers einzustellen
  18. Lautsprecher-Taste: Einmal drücken, um zum Lautsprecherausgang zu wechseln
  19. SXFI-Taste: Einmal drücken, um die Super X-Fi Kopfhörer-Holographie im Kopfhörer-Ausgangsmodus3 ein- / auszuschalten
  20. HP-Taste: Einmal drücken, um in den Kopfhörer-Ausgangsmodus zu wechseln
  21. Custom (C1-C6) Tasten: Die Custom-Tasten sind über die Creative App anpassbar

1 Steuert nicht die Lautstärkeeinstellung von Geräten, die an SXFI-out angeschlossen sind. Bitte stellen Sie die Lautstärke des Geräts direkt am angeschlossenen SXFI-fähigen Gerät ein

2 Im Menü Geräteeinstellungen:

  • Drücken Sie die Play (Abspielen) / Pause (Pausieren) Taste einmal, um das Menü aufzurufen oder ausgewählte Einstellungen zu übernehmen
  • Drücken Sie die Lautstärke - / Nächster Titel Taste, um zur nächsten Menüauswahl zu gelangen
  • Drücken Sie die Lautstärke + / Vorheriger Titel Taste, um zur vorherigen Menüauswahl zurückzukehren
  • Drücken Sie die Menü- oder Zurück-Taste, um das Einstellungsmenü des Geräts zu verlassen

3 Für SXFI-fähige Geräte, die über den hinteren SXFI-Ausgang angeschlossen sind, verwenden Sie bitte die am Gerät befindliche Super X-Fi Taste, um die Super X-Fi Kopfhörer-Holographie zu aktivieren / deaktivieren und das Lautstärkeregelrad / die Tasten zur Steuerung der Wiedergabelautstärke zu verwenden. Die Super X-Fi Kopfhörer-Holographie ist nur über den Kopfhörerausgang verfügbar. Beim Umschalten in den Lautsprechermodus wird die Super X-Fi Kopfhörer-Holographie sowie die entsprechenden LED(s) ausgeschaltet

Soundmodi

Soundmodi Effekte
Versetzt Sie mitten ins Geschehen mit zusätzlichem Realismus und einer verbesserten Kinolandschaft.
Empfohlen für alle Film-, Spiele- und Videoinhalte.
Verbessert auf intelligente Weise die Klangbalance der Musik und reduziert gleichzeitig den Lautstärkeunterschied zwischen Audiotracks.
Empfohlen für die meisten Musikinhalte.
Minimiert laute Geräusche und macht leise Passagen leichter hörbar.
Empfohlen für die Wiedergabe von Film- und Videoinhalten bei geringer Lautstärke.
Empfohlen für die reinste Wiedergabeleistung von Musik mit großem Dynamikumfang, wie Klassik, Jazz und Titel von Audiophilen-Labels.
Die erforderliche Lautstärkeeinstellung kann von den Modi Movie, Music und Night abweichen.
Verbessert die räumliche Wiedergabe von Filmen und Musik, die in Stereo aufgenommen wurden.
Die erforderliche Lautstärkeeinstellung kann von den Modi Movie, Music und Night abweichen.

Einrichtung und Pflege

Die Creative SXFI CARRIER ist so konzipiert, dass sie entweder auf einer Konsole vor einem Fernseher platziert oder an der Wand montiert werden kann. Für optimale Leistung beachten Sie bitte die unten stehende Einrichtungsempfehlung. Informationen zur Wandmontage für Fachleute sind ebenfalls in dieser Kurzanleitung enthalten.

  1. Um ein immersives Klangerlebnis zu reproduzieren, strahlt die Soundbar den Schall von vorne, oben und den Seiten ab. Um das beste Klangerlebnis zu erzielen, stellen Sie bitte sicher, dass diese Schallwellen nicht durch Objekte in ihrem Weg behindert werden. Platzieren Sie die Soundbar nicht in einem geschlossenen Gehäuse (Schrank, Regal usw.) und stellen Sie sicher, dass nichts die Seiten blockiert. Die nach oben abstrahlenden Lautsprecher benötigen ebenfalls eine freie Sicht zur Decke.
  2. Die beste Klangqualität wird erreicht, wenn die Höhe der Soundbar so nah wie möglich an der Höhe Ihrer Ohren liegt, wenn Sie in der Hörposition sitzen. Vermeiden Sie es, die Soundbar zu tief zu positionieren, sodass Sie auf die Oberseite des Hauptgeräts herabblicken, da dies die Audio- und Surround-Sound-Leistung beeinträchtigt. Wenn Sie die Soundbar an der Wand montieren, installieren Sie sie mit einem Abstand von 15 cm (6") zwischen der Oberseite der Soundbar und dem unteren Rand des Fernsehers, um eine Verdeckung des nach oben abstrahlenden Lautsprechers zu vermeiden.
  3. Vermeiden Sie es, die Soundbar auf Metallschränken zu platzieren, da diese hörbar klingeln können und eine zuverlässige drahtlose Kommunikation zwischen Soundbar und Subwoofer verhindern könnten.
  4. Für das beste Hörerlebnis sollte die Hörposition mindestens 1,2–1,5 m (4–5 ft) von der Soundbar entfernt sein.
  5. Der Subwoofer wird am besten in der Ecke des Raumes platziert, die der Soundbar am nächsten ist. Diese Platzierung führt in den meisten Räumen zu maximaler Leistung und gleichmäßigstem Ansprechverhalten. Der mit einem Stoffgitter bedeckte Subwoofer-Treiber sollte mindestens 10 cm (4") von der nächsten Wand entfernt sein.
  6. Wenn eine Eckplatzierung des Subwoofers nicht möglich ist, ist eine Platzierung nah an der Wand und nah an der Soundbar ein guter Kompromiss.
  7. Die Raumakustik hat einen großen Einfluss auf die Klangqualität. Das Ohr wird besonders durch stehende Wellen und Echos gestört, die durch Umhergehen im Raum und lautes Klatschen identifiziert werden können. Parallele Oberflächen wie gegenüberliegende Wände, Boden und Decke fördern dieses Problem. Das Umstellen von Vorhängen, dicken Teppichen, Möbeln und Bücherregalen kann jedoch erhebliche Verbesserungen bewirken, da die Schallwellen teilweise absorbiert und gestreut werden. Die Soundbar sollte, soweit möglich, mit gleichem Abstand zur linken und rechten Wand aufgestellt werden.
  8. Die Deckenoberfläche ist ein wichtiger Faktor für die Wiedergabe von Überkopf- (Höhen-) Effekten. Die ideale Deckenhöhe liegt zwischen 2,3–4,3 m (7,5–14 ft). Die Decke sollte aus einem akustisch reflektierenden Material wie Wandplatten, Putz, Hartholz oder einem anderen starren, nicht schallabsorbierenden Material bestehen. Vermeiden Sie die Behandlung von Decken mit akustischen Dämpfungsmaterialien. Für eine optimale Wiedergabe sollte die Decke flach sein. Eine leicht gewölbte Decke bietet eine akzeptable Leistung.
  9. Die Soundbar wird ab Werk mit dem enthaltenen kabellosen Subwoofer vorkonfiguriert geliefert, dies wird durch ein Paar drahtloser Transceiver mit geringer Latenz erreicht, die im 2,4-GHz-Bereich arbeiten. Um Interferenzen mit anderen Geräten, die auf derselben Frequenz arbeiten, zu vermeiden, arbeiten die Transceiver mit relativ geringer Sendeleistung und umgehen adaptiv von anderen Geräten genutzte Frequenzbänder. Für einen zuverlässigen Betrieb platzieren Sie die Soundbar und den Subwoofer in einem Abstand von 10 m (33 ft) und vermeiden Sie es, andere Geräte, die im selben Frequenzbereich arbeiten, wie Router und Mikrowellenöfen, im selben Bereich zu platzieren.
  10. Wenn für Spiele die geringstmögliche Audioverzögerung erforderlich ist oder wenn die Soundbar aufgrund widriger drahtloser Interferenzen keine zuverlässige kabellose Verbindung zum Subwoofer herstellen kann, kann eine kabelgebundene Verbindung verwendet werden. Ein Standard-3,5-mm-Stereo-Miniklinkenkabel kann verwendet werden, um die Soundbar (über den Sub-out-Port) mit dem Subwoofer (an den Sub-in-Port) zu verbinden. Die kabelgebundene Verbindung hat Vorrang vor der drahtlosen Verbindung.

Befolgen Sie die folgenden Anweisungen zur richtigen Pflege und Reinigung der Creative SXFI CARRIER:

  1. Leicht mit einem weichen, fusselfreien Tuch abstauben und Scheuermittel sowie alkoholhaltige Reiniger vermeiden. Bei Bedarf vorsichtig und sanft mit einem leicht mit Glasreiniger befeuchteten Tuch abwischen, um hartnäckigen Schmutz und Flecken zu entfernen.
  2. Das akustisch transparente Stoffgitter schützt die Subwoofer-Treibereinheit und darf nicht entfernt werden. Dieses kann vorsichtig mit einer Fusselbürste gereinigt werden. Achten Sie darauf, die Treiber unter dem Gitter nicht zu drücken und zu verformen.

Einrichtung

Anschließen einer Stromquelle

Einrichtung - Anweisungen zum Anschließen einer Stromquelle

  1. Schließen Sie das lange Netzkabel an den Subwoofer an.
  2. Schließen Sie das kurze Netzkabel an den Soundbar-Adapter an.
  3. Stecken Sie den DC-Hohlstecker des Soundbar-Adapters in den 24V / 4A DC-Eingang auf der Rückseite der Soundbar.
  4. Drücken Sie , um das System einzuschalten.

Hinweis: Um den Stromverbrauch zu minimieren, wechselt die Soundbar nach 15 Minuten Inaktivität in den Netzwerk-Standby-Modus, wenn kein digitales Quellgerät angeschlossen ist. Die Soundbar verlässt den Netzwerk-Standby-Modus, sobald eine Benutzereingabe erfolgt oder eine Audiowiedergabe beginnt. Es kann zu einer kurzen Stille vom Subwoofer kommen, während die drahtlose Verbindung zwischen Soundbar und Subwoofer wiederhergestellt wird. Nach 28 Stunden Inaktivität wechselt die Soundbar in den Standby-Modus. Um die Soundbar wieder einzuschalten, drücken Sie die Power-Taste (Ein/Aus-Taste) auf der Soundbar oder der Fernbedienung. Wenn ein angeschlossenes HDMI CEC-kompatibles Fernsehgerät oder Quellgerät mit der Soundbar verbunden ist, schaltet sich die Soundbar synchron mit dem angeschlossenen Gerät ein und wechselt in den Standby-Modus. Standby-Zeiten, Stromsynchronisation über HDMI und mehr können mit der Creative App angepasst werden.

Einrichtung der Soundbar

Einrichtung der Soundbar

Verbinden der Soundbar mit Ihrem Fernsehgerät*

  1. Creative SXFI CARRIER unterstützt HDMI Audio Return Channel (ARC) und enhanced Audio Return Channel (eARC). Dies ermöglicht der Soundbar die Wiedergabe von verlustfreiem Mehrkanal-Audio vom Fernsehgerät oder Audio von an das Fernsehgerät angeschlossenen Quellen. Der Einfachheit halber empfehlen wir, alle HDMI-Eingangsquellen an das Fernsehgerät anzuschließen, da dies die meisten Interaktionen mit dem System (Quellenumschaltung, Lautstärkeregelung) mit der Fernbedienung des Fernsehgeräts ermöglicht.
  2. Creative SXFI CARRIER unterstützt HDMI 2.1 mit 8K-Passthrough. Wenn 8K-fähige Quellen an die Soundbar angeschlossen werden, verwenden Sie bitte ein HDMI-zertifiziertes Ultra-High-Speed-Kabel (48 Gbit/s), um die Verbindung zwischen Soundbar und Fernsehgerät herzustellen.
  3. Verbinden Sie den HDMI-Ausgang des Creative SXFI CARRIER mit dem HDMI-Eingang des Fernsehgeräts, der mit ARC (oder eARC) gekennzeichnet ist. Typischerweise unterstützt nur einer der HDMI-Eingänge des Fernsehgeräts ARC. Wenn Sie den Anschluss nicht finden können, konsultieren Sie bitte die Bedienungsanleitung Ihres Fernsehgeräts.
    Hinweis: Wenn Ihr Fernsehgerät HDMI ARC nicht unterstützt, verbinden Sie den optischen Digitalausgang des Fernsehgeräts mit dem optischen Eingang und konfigurieren Sie den Audioausgang des Fernsehgeräts auf optischen Ausgang.
  4. Bei bestimmten Fernsehgeräten müssen Sie die Audioeinstellungen manuell konfigurieren, um ARC (oder eARC) zu aktivieren. Stellen Sie sicher, dass Creative SXFI CARRIER eingeschaltet und mit dem Fernsehgerät verbunden ist, während die Einstellungen konfiguriert werden.
    Hinweis: Der HDMI ARC-Eingang kann bei Bedarf durch Drücken der TV-Taste auf der Fernbedienung manuell ausgewählt werden.

*Wir empfehlen, die kabelgebundenen Verbindungen zur Soundbar herzustellen, bevor die Soundbar an der Wand montiert oder die endgültige Platzierung der Soundbar im Schrank festgelegt wird.

Anschließen externer Geräte an die Soundbar

Anweisungen zum Anschließen externer Geräte - Schritt 1

  1. (i) SXFI-OUT
    Creative SXFI CARRIER verfügt über einen separaten USB-Anschluss, der speziell für Geräte vorgesehen ist, die Super X-Fi Headphone Holography unterstützen, wie z.B. SXFI THEATER, ein kabelloses USB-Headset mit geringer Latenz.
    (ii) USB-Audio
    Creative SXFI CARRIER verfügt auch über einen USB-C-Audioeingang, der als alternative Audioverbindung für Großbild-Gaming oder zur Erzielung einer hochwertigen Musikwiedergabe dient.
    Hinweis: Wir empfehlen, den Audioausgang Ihres PCs für Spiele auf 7.1-Kanal oder für die Audiowiedergabe auf 2.0-Kanal einzustellen.

Anweisungen zum Anschließen externer Geräte - Schritt 2

  1. HDMI-Quellen
    Creative SXFI CARRIER verfügt über zwei Dolby Vision-kompatible HDMI 2.1-Eingänge mit 8K-Unterstützung, HDR10 und HDR10+.

Anweisungen zum Anschließen externer Geräte - Schritt 3

  1. Optischer Eingang (Dolby Audio / PCM)
    Creative SXFI CARRIER verfügt über einen optischen Eingang zur Verwendung mit persönlichen Assistenten, Streaming-Audiogeräten oder CD-Playern. Dieser Eingang dient auch als empfohlene alternative Verbindung zum Fernsehgerät, wenn Sie Kompatibilitätsprobleme mit HDMI ARC / eARC haben.

Anweisungen zum Anschließen externer Geräte - Schritt 4

  1. LED-Anzeige für den Bluetooth-Modus:
    • Durchgehend Weiß: Nicht verbunden
    • Blau blinkend: Bluetooth -Kopplung
    • Durchgehend Blau: Bluetooth gekoppelt / verbunden
  1. Bluetooth
    1. Drücken Sie die Bluetooth-Taste einmal, um in den Bluetooth-Modus zu wechseln.
    2. Halten Sie die Bluetooth-Taste an der Soundbar oder der Fernbedienung gedrückt, bis die Power-Taste (Ein/Aus-Taste) blau blinkt oder die Soundbar "BT PAIRING" (BT KOPPLUNG) anzeigt.
    3. Wählen Sie "CREATIVE SXFI CARRIER" aus der Liste der gefundenen Bluetooth-Geräte zur Kopplung aus.
    4. Drücken Sie die Bluetooth-Taste erneut, um den Bluetooth-Kopplungsmodus zu verlassen.

Einrichtung des Subwoofers

Anweisungen zur Einrichtung des Subwoofers - Schritt 1

Soundbar und Subwoofer des Creative SXFI CARRIER sind werkseitig vorgekoppelt; sie verbinden sich automatisch und drahtlos miteinander, sobald sie an eine Stromquelle angeschlossen sind, und die Statusleuchte am Subwoofer leuchtet grün auf. Wenn die Statusleuchte des Subwoofers nicht leuchtet, stellen Sie bitte sicher, dass der Subwoofer eingesteckt und die Stromquelle eingeschaltet ist.

Wenn die Statusleuchte des Subwoofers rot bleibt, während die Soundbar eingeschaltet ist, könnte eine Störung den Subwoofer daran gehindert haben, drahtlos auf die Soundbar zu reagieren.

Anweisungen zur Einrichtung des Subwoofers - Schritt 2

Alternativ können Sie auch ein Standard-3,5-mm-Stereo-Mini-Klinkenkabel* verwenden, um eine kabelgebundene Verbindung zwischen Soundbar und Subwoofer herzustellen.

*Kabel nicht im Lieferumfang enthalten

Mobile App - Creative


Die Creative App bietet Ihnen verschiedene Konfigurationsoptionen, um die Leistung Ihres Produkts zu verbessern sowie Ihre Audioeinstellungen anzupassen und zu personalisieren. Die App ist sowohl im Apple App Store als auch im Google Play Store erhältlich und ermöglicht Ihnen die Anpassung und Steuerung Ihres SXFI CARRIER, wie z.B. nahtloses Geräte-Pairing, Super X-Fi-Einrichtung, benutzerdefinierte Tastenkonfigurationen, Lautsprecher-Setup- und Kalibrierungseinstellungen sowie die Möglichkeit, Diagnosen für den technischen Support durchzuführen.

Um die App zu nutzen, folgen Sie den Anweisungen auf dem Bildschirm, um eine Verbindung zur Soundbar herzustellen.

Laden Sie die Creative App herunter von:

apps.apple.com


play.google.com

Mit der Creative App genießen Sie Folgendes:

  1. Eine vollständige, problemlose SXFI CARRIER-Einrichtung, einschließlich eines Kalibrierungsprozesses, um die Platzierung und Einstellungen sowohl der Soundbar als auch des Subwoofers in der häuslichen Umgebung des Benutzers vollständig zu optimieren.
  2. Direkter Zugriff auf die grundlegenden Funktionen des SXFI CARRIER drahtlos; wie Quellenauswahl, Lautstärkeregelung und Soundmodus-Auswahl, ohne zur IR-Fernbedienung greifen zu müssen.
  3. Sofortiger Zugriff auf die erweiterten Einstellungen des SXFI CARRIER, einschließlich benutzerdefinierter Tastenbelegung für die IR-Fernbedienung, Subwoofer-Bass-Einstellung, Auto-Standby- und Displayhelligkeitskonfiguration, zusätzliche Eingangs- / Ausgangseinrichtung, Firmware-Update und mehr.

Hinweis: Für ein vollständiges Super X-Fi-Erlebnis laden Sie bitte die SXFI App aus dem Apple App Store oder Google Play Store herunter.

Wandmontage (Optional)


Unsachgemäße Installation kann zu Schäden an Wand und Gerät sowie zu Verletzungen führen. Die folgenden Informationen stellen keine vollständige Anleitung zur Wandmontage dar und sind nur für die Verwendung durch qualifizierte Installateure bestimmt.

Vorbereitungsmaterialien

Creative SXFI CARRIER kann an der Wand mit zwei Schlüssellochhalterungen an der Rückseite der Soundbar montiert werden. Eine Vielzahl von Montagezubehör ist mit diesen Halterungen kompatibel und kann je nach Wandkonstruktion sowie lokaler Verfügbarkeit ausgewählt werden. Ein Beispiel für eine geeignete Aufhängung für Trockenbauwände ist der doppelköpfige Bärenklauenhalter von Hangman products, wie abgebildet.


Ein doppelköpfiger Bärenklauenhalter

Bitte stellen Sie sicher, dass das Montagematerial für die Art Ihrer Wand geeignet ist und dass das Montagematerial und die Wand das Gewicht der Soundbar mit ausreichenden Sicherheitsreserven tragen können, bevor Sie fortfahren. Bitte beachten Sie die folgende Zeichnung des Schlüssellochs, um die erforderlichen Spezifikationen des Montagematerials zu beurteilen.

Anweisungen zur Wandmontage - Schritt 1

  1. Bestimmen Sie die Montageposition der Soundbar. Stellen Sie sicher, dass sie relativ zum Fernsehgerät richtig zentriert und horizontal ausgerichtet ist.
  2. Beachten und markieren Sie die empfohlenen Aufhängepositionen gemäß dem untenstehenden Diagramm. Stellen Sie sicher, dass sie nicht mit vergrabenen Rohren, Leitungen oder Kabeln in der Wand kollidieren.
    Anweisungen zur Wandmontage - Schritt 2

Technische Spezifikationen

Soundbar-Modell MF8345
Gewicht 3.6 kg / 7.9 lbs
Abmessungen 880 x 76 x 128 mm / 34.6 x 3 x 5 inches
Betriebstemperaturbereich 0–40°C
Nennleistung des Verstärkers 36W x 7
Unterstützte Formate LPCM 8 Ch, Dolby Digital, Dolby Atmos (TrueHD / Digital Plus)
Eingangsleistung 24V 4A
Bluetooth-Version 5.0 (BR / EDR / LE)
Betriebsbereich 10m (33 ft), gemessen im freien Raum
Frequenzbereich 2402–2480 MHz
HF-Ausgangsleistung Bluetooth: 9.77 dBm;
Bluetooth Low Energy: 8.35 dBm;
2.4G SRD: -2.04 dBm (Für Europa)
Subwoofer-Modell MF8370
Gewicht 12.8 kg / 28.2 lbs
Abmessungen 225 x 450 x 430 mm / 8.9 x 17.7 x 16.9 inches
Nennleistung des Verstärkers 200W
Betriebstemperaturbereich 0–40°C
Eingangsleistung 100–240V 50 / 60 Hz 0.8A
Betriebsbereich 10m (33 ft), gemessen im freien Raum
HF-Ausgangsleistung 2.4G SRD: -6.04 dBm (Für Europa)
Frequenzbereich 2402–2480 MHz
Adapter-Modell DYS9002-240400W
Eingang 100–240V AC 50 / 60 Hz 1.5A Max
Ausgang 24V 4A

Support-Informationen

Produktregistrierung

Durch die Registrierung Ihres Produkts stellen Sie sicher, dass Sie den bestmöglichen Service und Produktsupport erhalten. Sie können Ihr Produkt während der Installation oder unter creative.com/register registrieren.

Technischer & Kundensupport

Besuchen Sie creative.com/support/sxficarrier, um technische Fragen in der 24-Stunden-Selbsthilfe-Wissensdatenbank von Creative zu klären und Probleme zu beheben. Hier finden Sie auch Kundendienstleistungen und weitere hilfreiche Informationen.

Weitere Informationen

Bitte besuchen Sie creative.com/compliance/sxficarrier für das Benutzerhandbuch, Sicherheits- und Zulassungsinformationen sowie gegebenenfalls ErP-Informationen. Bitte besuchen Sie creative.com/support für alle weiteren Support-Informationen zu Ihrem Produkt.

Im Falle eines Defekts oder einer Fehlfunktion wenden Sie sich an Creative, um eine Rücksendegenehmigung zu erhalten. Das Produkt muss zusammen mit dem Originalkarton und den Verpackungsmaterialien zurückgesendet werden. Verpackungsmaterialien können bei Bedarf von Creative erworben werden.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Creative SXFI CARRIER – Dolby Atmos Lautsprechersystem Soundbar Handbuch herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für Creative SXFI CARRIER

Inhaltsverzeichnis
