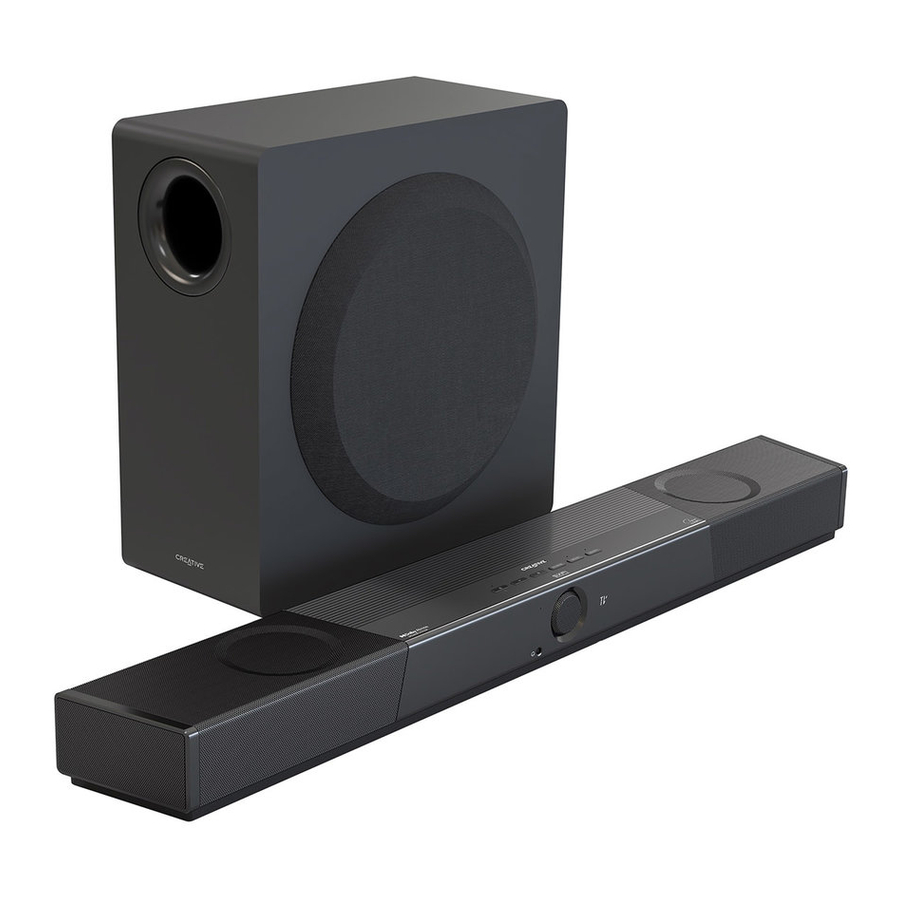

Creative SXFI CARRIER - Dolby Atmos hangszórórendszer Soundbar kézikönyv

Kicsomagolás

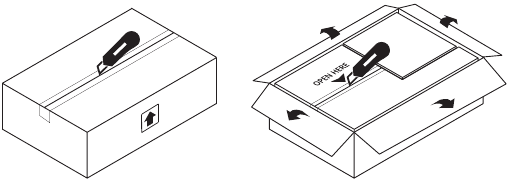

Győződjön meg arról, hogy a szállítódoboz a megfelelő irányba néz

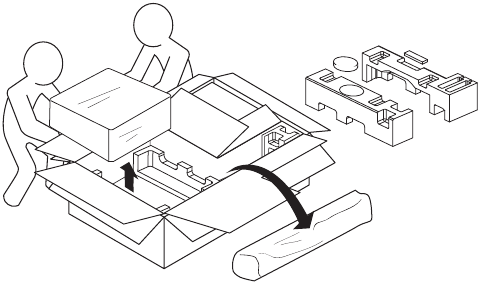

Óvatosan vegye ki a soundbart és a mélynyomót a dobozból

Megjegyzés: Győződjön meg arról, hogy minden alkatrész és tartozék rendelkezésre áll a beállítás előtt. Feltétlenül őrizze meg a dobozt és a csomagolóanyagokat. Hiba vagy meghibásodás esetén a terméket az eredeti dobozával és csomagolóanyagaival együtt kell visszaküldeni.

NEHÉZ TÁRGY
Két személy szükséges a felemeléshez

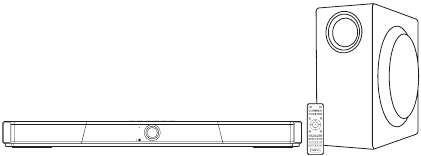

A csomag tartalma

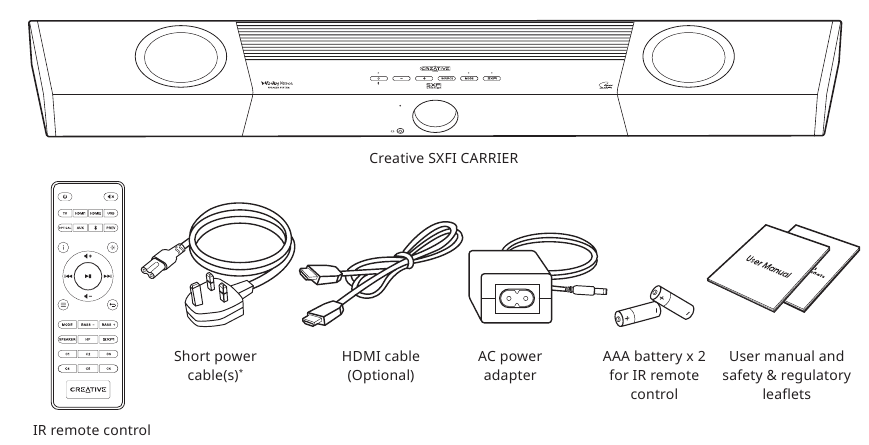

Soundbar

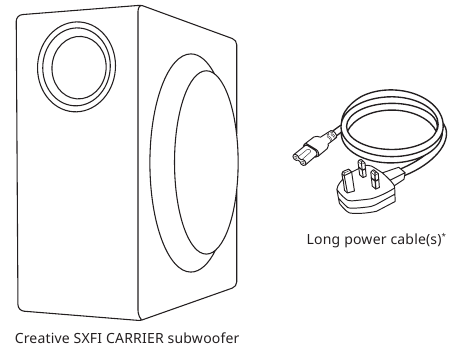

Mélynyomó

^*A dobozban több földrajzi helytől függő tápkábel is lehet

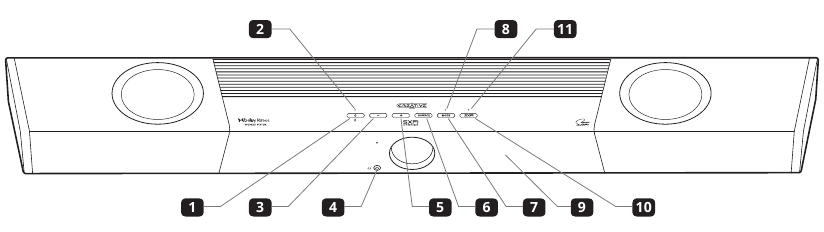

Áttekintés

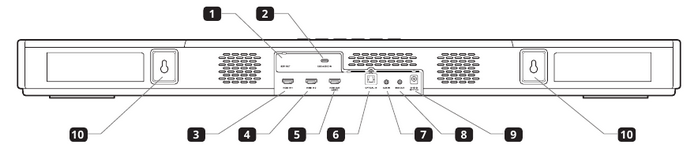

Hátsó csatlakoztathatóság – Soundbar

1. SXFI OUT
   SXFI-képes USB audio kimenet
2. USB AUDIO IN
   USB audio bemenet
3. HDMI 1
   HDMI bemenet 1
4. HDMI 2
   HDMI bemenet 2
5. HDMI OUT
   Kimenet a TV-re
6. OPTICAL IN
   Optikai bemenet (Dolby Audio / 24 bites 96 kHz sztereó PCM)
7. AUX
   3,5 mm-es AUX bemenet
8. SUB OUT
   3,5 mm-es mélynyomó analóg kimenet
9. 24V 4A
   24V 4A DC bemenet
10. Rögzítő konzolok

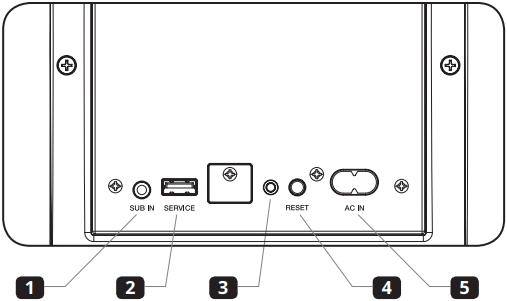

Hátsó csatlakoztathatóság – Mélynyomó

1. SUB IN
   3,5 mm-es mélynyomó analóg bemenet
2. SERVICE
   Kizárólag firmware frissítésekhez használható
3. Állapotjelző LED
   • Folyamatos piros: Készenléti mód
   • Folyamatos zöld: Bekapcsolva és csatlakoztatva
   • Villogó zöld: Párosítási mód
4. RESET
   • Vezeték nélküli kapcsolat visszaállítása: Tartsa lenyomva 8 másodpercig, vagy amíg a LED kétszer pirosan fel nem villan
5. AC IN

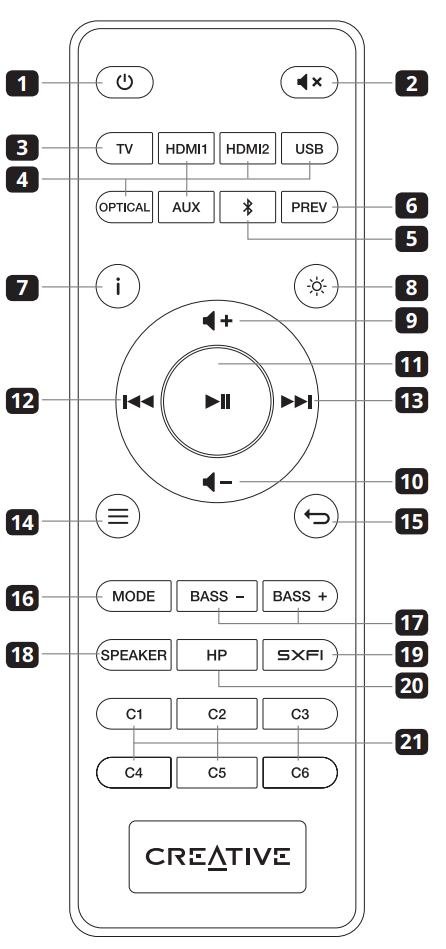

Távirányító

¹ Nem szabályozza az SXFI-kimenetre csatlakoztatott eszközök hangerőbeállítását. Kérjük, állítsa be az eszköz hangerejét közvetlenül a csatlakoztatott SXFI-képes eszközön

² Az Eszközbeállítások menüben,

• Nyomja meg egyszer a Lejátszás / Szünet gombot a menübe való belépéshez vagy a kiválasztott beállítások alkalmazásához
• Nyomja meg a Hangerő - / Következő szám gombot a következő menüpontra lépéshez
• Nyomja meg a Hangerő + / Előző szám gombot az előző menüpontra való visszatéréshez
• Nyomja meg a Menü vagy a Vissza gombot az eszköz Beállítások menüjéből való kilépéshez

³ A hátsó SXFI-kimeneten keresztül csatlakoztatott SXFI-képes eszközök esetén kérjük, használja az eszközön található Super X-Fi gombot a Super X-Fi fejhallgató holográfia engedélyezéséhez / letiltásához, valamint a Hangerőszabályzó tárcsát / gombokat a lejátszási hangerő szabályozásához. A Super X-Fi fejhallgató holográfia csak fejhallgató kimeneten keresztül érhető el. Hangszóró módba váltáskor a Super X-Fi fejhallgató holográfia, valamint a hozzá tartozó LED(ek) kikapcsolnak

Hangmódok

Hangmódok	Effektek
	A cselekmény középpontjába helyezi Önt a hozzáadott realizmussal és a továbbfejlesztett filmes tájjal. Ajánlott minden filmhez, játékhoz és videó tartalomhoz.
	Intelligensen javítja a zene tónusos egyensúlyát, miközben csökkenti a hangerő különbséget az audió számok között. Ajánlott a legtöbb zenei tartalomhoz.
	Minimalizálja a hangos hangokat, és megkönnyíti a lágy részek hallását. Ajánlott filmek és videók alacsony hangerőn történő lejátszásához.
	Ajánlott a széles dinamikatartományú zenék, például a klasszikus, a jazz és az audiofil kiadók címeinek legtisztább lejátszásához. A szükséges hangerőbeállítás eltérhet a Film, Zene és Éjszakai módoktól.
	Fokozza a sztereóban rögzített filmek és zenék térbeli reprodukcióját. A szükséges hangerőbeállítás eltérhet a Film, Zene és Éjszakai módoktól.

Beállítás és karbantartás

A Creative SXFI CARRIER-t úgy tervezték, hogy a TV előtt egy konzol tetejére helyezzék, vagy a falra szereljék. Az optimális teljesítmény érdekében kérjük, tartsa be az alábbi beállítási javaslatokat. A szakemberek számára készült falra szerelési információk szintén megtalálhatók ebben a gyors üzembe helyezési útmutatóban.

1. A magával ragadó hangélmény reprodukálása érdekében a soundbar elölről, felülről és oldalról sugározza a hangot. A legjobb hangélmény elérése érdekében kérjük, győződjön meg arról, hogy ezeket a hanghullámokat nem akadályozzák az útjukba helyezett tárgyak. Ne helyezze a soundbart zárt szerelvénybe (szekrénybe, polcrendszerbe stb.), és győződjön meg arról, hogy semmi sem akadályozza az oldalakat. A felfelé irányuló hangszórókhoz is tiszta rálátás szükséges a mennyezetre.
2. A legjobb hangminőség akkor érhető el, ha a soundbar magassága a lehető legközelebb van a fül magasságához, amikor a hallgatási pozícióban ül. Kerülje a soundbar túl alacsonyra helyezését, hogy lefelé nézzen a fő egység tetejére, mivel ez megzavarja az audio- és térhatású hangteljesítményt. Ha a soundbart a falra szereli, szerelje fel úgy, hogy 15 cm (6") távolság legyen a soundbar teteje és a TV alja között, hogy elkerülje a felfelé irányuló hangszóró eltakarását.
3. Kerülje a soundbar fém szekrényekre helyezését, mivel azok hajlamosak hallhatóan csengeni, és megakadályozhatják a soundbar és a mélynyomó közötti megbízható vezeték nélküli kommunikációt.
4. A legjobb hallgatási élmény érdekében a hallgatási pozíciónak legalább 1,2–1,5 m-re (4–5 láb) kell lennie a soundbartól.
5. A mélynyomó egységet a legjobb a szoba sarkába helyezni, a soundbarhoz legközelebb. Ez az elhelyezés általában a maximális teljesítményt és a legsimább választ adja a legtöbb helyiségben. A szövetráccsal borított mélynyomó meghajtónak legalább 10 cm-re (4") kell lennie a legközelebbi faltól.
6. Ha a mélynyomó sarokba helyezése nem lehetséges, akkor a fal közelébe és a soundbar közelébe történő elhelyezés jó kompromisszum lesz.
7. A szoba akusztikája nagy hatással van a hangminőségre. A fül különösen zavarja az állóhullámokat és a visszhangokat, amelyek a szobában járkálva és hangosan tapsolva azonosíthatók. A párhuzamos felületek, például a szemközti falak, a padló és a mennyezet elősegítik ezt a problémát. A függönyök, a vastag szőnyegek, a szőnyegek, a bútorok és a könyvespolcok átrendezése azonban jelentős javulást eredményezhet, mivel a hanghullámok részben elnyelődnek és szóródnak. A soundbart a lehető legnagyobb mértékben a bal és a jobb oldali faltól egyenlő távolságra kell beállítani.
8. A mennyezeti felület jelentősen hozzájárul a fej feletti (magassági) hatások teljesítményéhez. Az ideális mennyezeti magasság 2,3–4,3 m (7,5–14 láb) között van. A mennyezetnek akusztikailag fényvisszaverő anyagból kell készülnie, például falburkolatból, vakolatból, keményfából vagy bármilyen merev, nem hangelnyelő anyagból. Kerülje a mennyezetek akusztikus csillapító anyagokkal való kezelését. Az optimális lejátszáshoz a mennyezetnek síknak kell lennie. A sekély boltozatos mennyezet elfogadható teljesítményt nyújt.
9. A soundbar a gyárból előre párosítva érkezik a mellékelt vezeték nélküli mélynyomóval, és ezt egy pár alacsony késleltetésű vezeték nélküli adó-vevővel érik el, amelyek a 2,4 GHz-es tartományban működnek. A más frekvencián működő egyéb berendezésekkel való interferencia elkerülése érdekében az adó-vevők viszonylag alacsony átviteli teljesítményen működnek, és adaptívan elkerülik a más berendezések által használt frekvenciasávokat. A megbízható működés érdekében helyezze a soundbart és a mélynyomót 10 m-es (33 láb) távolságon belül, és kerülje el, hogy ugyanazon a területen más frekvencián működő berendezéseket, például routereket és mikrohullámú sütőket helyezzen el.
10. Ha a lehető legrövidebb hangkésleltetésre van szükség játékhoz, vagy ha a soundbar a vezeték nélküli interferencia miatt nem tud megbízhatóan csatlakozni a mélynyomóhoz vezeték nélkül, akkor vezetékes kapcsolat is használható. Egy szabványos 3,5 mm-es sztereó mini jack kábellel csatlakoztatható a soundbar (a Sub-out porton keresztül) a mélynyomóhoz (a Sub-in porthoz). A vezetékes kapcsolat elsőbbséget élvez a vezeték nélküli kapcsolattal szemben.

A Creative SXFI CARRIER megfelelő gondozásához és tisztításához kövesse az alábbi utasításokat:

1. Enyhén portalanítsa puha, szöszmentes ruhával, és kerülje a súrolószereket és a szeszes alapú tisztítószereket. Ha szükséges, óvatosan és gondosan törölje le egy üvegtisztítóval enyhén megnedvesített ruhával a makacs szennyeződések és nyomok eltávolításához.
2. Az akusztikailag átlátszó szövetrács védi a mélynyomó meghajtóegységét, és nem szabad eltávolítani. Ez óvatosan tisztítható szöszkefével. Ügyeljen arra, hogy ne nyomja meg és ne deformálja a meghajtókat a rács alatt.

Beállítás

Áramforrás csatlakoztatása

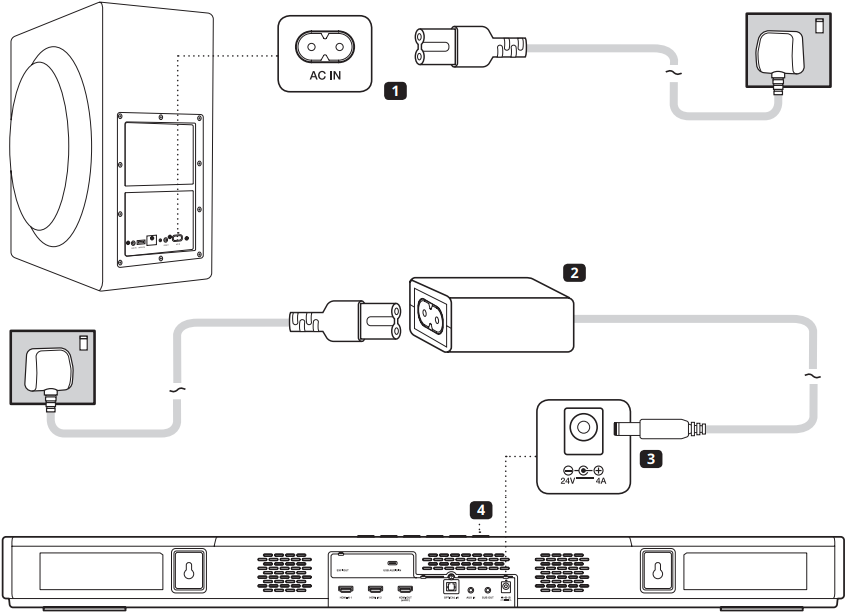

1. Csatlakoztassa a hosszú hálózati kábelt a mélynyomóhoz
2. Csatlakoztassa a rövid hálózati kábelt a soundbar adapterhez
3. Csatlakoztassa a soundbar adapter DC csatlakozóját a soundbar hátlapján található 24V / 4A DC bemenethez
4. Nyomja meg a gombot a rendszer bekapcsolásához

Megjegyzés: Az energiafogyasztás minimalizálása érdekében a soundbar 15 perc inaktivitás után hálózati készenléti módba lép, ha nincs digitális forráseszköz csatlakoztatva. A soundbar a felhasználó beavatkozására vagy hang lejátszására kilép a hálózati készenléti módból. Néhány másodperces csendet tapasztalhat a mélynyomóból, miközben a soundbar és a mélynyomó közötti vezeték nélküli kapcsolat újra létrejön. 28 óra inaktivitás után a soundbar készenléti módba lép. A soundbar ismételt bekapcsolásához nyomja meg a bekapcsológombot a soundbaron vagy a távirányítón. Ha egy csatlakoztatott HDMI CEC-kompatibilis TV vagy forráseszköz van a soundbarhoz csatlakoztatva, a soundbar bekapcsol és készenléti módba lép a csatlakoztatott eszközzel szinkronban. A készenléti időzítés, a HDMI-n keresztüli energia szinkronizálása és egyebek a Creative alkalmazással testreszabhatók.

A soundbar beállítása

A soundbar csatlakoztatása a TV-hez*

1. A Creative SXFI CARRIER támogatja a HDMI Audio Return Channel (ARC) és a továbbfejlesztett Audio Return Channel (eARC) funkciót. Ez lehetővé teszi, hogy a soundbar veszteségmentes többcsatornás hangot játsszon le a TV-ről, vagy hangot a TV-hez csatlakoztatott forrásokból. A kényelem érdekében javasoljuk, hogy minden HDMI bemeneti forrást csatlakoztasson a TV-hez, mivel ez lehetővé teszi a rendszerrel való interakció nagy részét (Forrásváltás, Hangerőszabályozás) a TV távirányítójával.
2. A Creative SXFI CARRIER támogatja a HDMI 2.1-et 8K passthrough-val. Ha 8K-képes források vannak a soundbarhoz csatlakoztatva, kérjük, használjon HDMI-tanúsítvánnyal rendelkező, ultra-nagy sebességű kábelt (48 Gbps) a soundbar és a TV közötti kapcsolat létrehozásához.

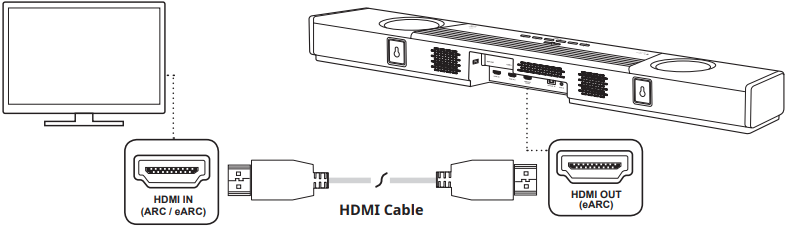

3. Csatlakoztassa a Creative SXFI CARRIER HDMI-kimenetét a TV HDMI-bemenetéhez, amely ARC-vel (vagy eARC-vel) van jelölve. Általában a TV HDMI-bemeneteinek csak egyike támogatja az ARC-t. Ha nem találja a portot, kérjük, olvassa el a TV felhasználói kézikönyvét.
   Megjegyzés: Ha a TV nem támogatja a HDMI ARC-t, csatlakoztassa a TV optikai digitális kimenetét az optikai bemenethez, és konfigurálja a TV hangkimenetét optikai kimenetre.
4. Bizonyos TV-k esetében manuálisan kell konfigurálnia a hangbeállításokat az ARC (vagy eARC) engedélyezéséhez. Győződjön meg arról, hogy a Creative SXFI CARRIER be van kapcsolva és csatlakoztatva van a TV-hez, miközben a beállításokat konfigurálja.
   Megjegyzés: A HDMI ARC-bemenet szükség esetén manuálisan kiválasztható a TV távirányítóján lévő TV gomb megnyomásával

^*Javasoljuk, hogy a soundbar vezetékes csatlakoztatását a soundbar falra szerelése vagy a soundbar szekrényben történő végső elhelyezése előtt végezze el

Külső eszközök csatlakoztatása a soundbarhoz

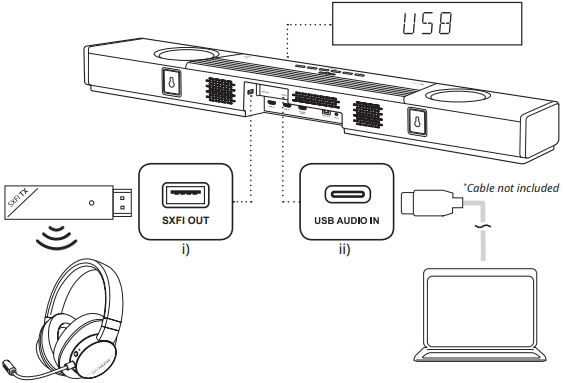

1. (i) SXFI-OUT
   A Creative SXFI CARRIER külön USB-porttal rendelkezik, amely kifejezetten a Super X-Fi Headphone Holography-t támogató eszközök számára készült, mint például az SXFI THEATER, egy alacsony késleltetésű vezeték nélküli USB-fejhallgató.
   (ii) USB Audio
   A Creative SXFI CARRIER egy USB-C audio bemeneti porttal is rendelkezik, amely alternatív audio csatlakozásként szolgál a nagy képernyős játékokhoz, vagy a kiváló minőségű zenelejátszáshoz.
   Megjegyzés: Javasoljuk, hogy a PC audio kimenetét 7.1 csatornára állítsa játékhoz, vagy 2.0 csatornára zenelejátszáshoz

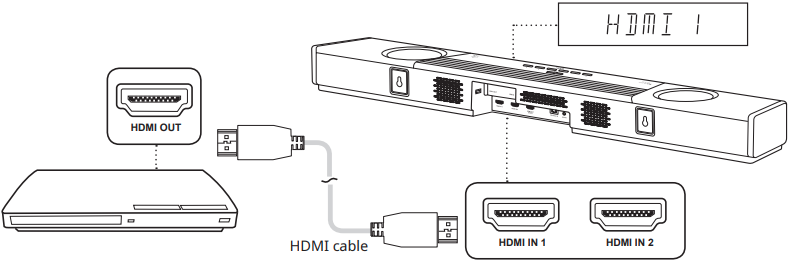

2. HDMI források
   A Creative SXFI CARRIER két Dolby Vision kompatibilis HDMI 2.1 bemenettel rendelkezik, 8K támogatással, HDR10 és HDR10+ funkciókkal.

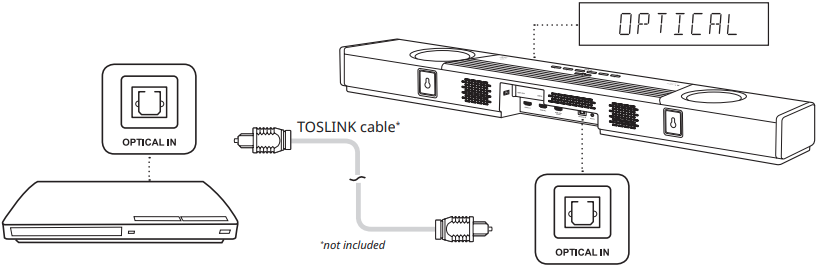

3. Optikai bemenet (Dolby Audio / PCM)
   A Creative SXFI CARRIER optikai bemenettel rendelkezik a személyi asszisztens eszközökkel, a streaming audio eszközökkel vagy a CD-lejátszókkal való használathoz. Ez a bemenet ajánlott alternatív csatlakozásként is szolgál a TV-hez, ha HDMI ARC / eARC kompatibilitási problémákat tapasztal.

1. Bluetooth mód LED jelző:
   • Folyamatos fehér: Nincs csatlakoztatva
   • Kék villogás: Bluetooth párosítás
   • Folyamatos kék: Bluetooth párosítva / csatlakoztatva

4. Bluetooth

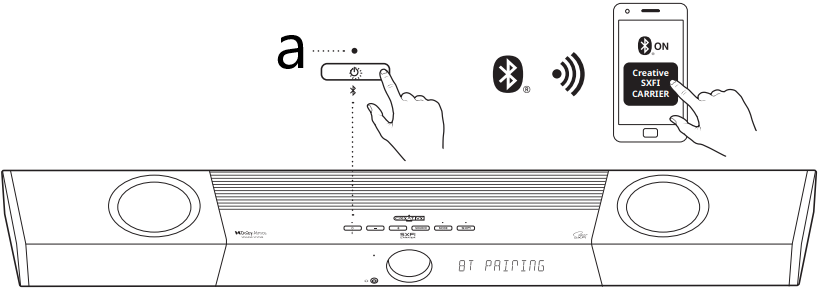

   1. Nyomja meg egyszer a Bluetooth gombot a Bluetooth módba váltáshoz
   2. Tartsa lenyomva a Bluetooth gombot a soundbaron vagy a távirányítón, amíg a bekapcsológomb LED-je kéken nem villog, vagy amíg a soundbar a "BT PAIRING" feliratot nem jeleníti meg
   3. Válassza ki a "CREATIVE SXFI CARRIER" elemet a felfedezett Bluetooth eszközök listájából a párosításhoz
   4. Nyomja meg ismét egyszer a Bluetooth gombot a Bluetooth párosítási módból való kilépéshez

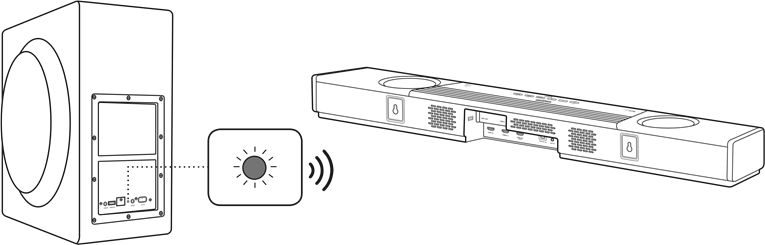

A mélynyomó beállítása

A Creative SXFI CARRIER soundbar és mélynyomó gyárilag előre párosítva van; automatikusan és vezeték nélkül csatlakoznak egymáshoz, amikor áramforráshoz csatlakoznak, és a mélynyomón lévő állapotjelző lámpa zölden világít. Ha a mélynyomó állapotjelző lámpája nem világít, kérjük, győződjön meg arról, hogy a mélynyomó be van dugva, és az áramforrás be van kapcsolva.

Ha a mélynyomó állapotjelző lámpája pirosan világít, amikor a soundbar be van kapcsolva, az interferencia megakadályozhatta, hogy a mélynyomó vezeték nélkül reagáljon a soundbarra.

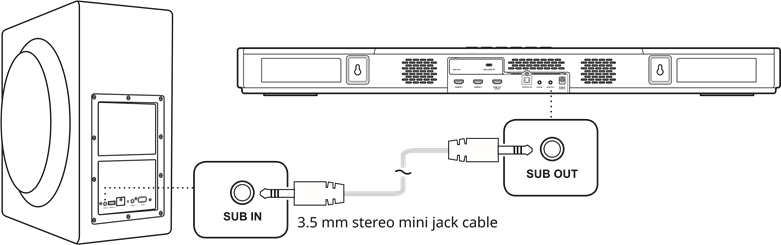

Alternatív megoldásként használhat egy szabványos 3,5 mm-es sztereó mini jack kábelt^* a vezetékes kapcsolat létrehozásához a soundbar és a mélynyomó között.

*A kábelt nem tartalmazza

Mobilalkalmazás - Creative

A Creative alkalmazás különféle konfigurációs lehetőségeket kínál a termék teljesítményének javításához, valamint a hangbeállítások testreszabásához és személyre szabásához. Az Apple App Store-ban és a Google Play Áruházban is elérhető alkalmazás lehetővé teszi az SXFI CARRIER testreszabását és vezérlését, például a zökkenőmentes eszközpárosítást, a Super X-Fi beállítást, az egyéni gombok konfigurációját, a hangszóró beállítását és kalibrálási beállításait, valamint a technikai támogatáshoz szükséges diagnosztika futtatását.

Az alkalmazás használatának megkezdéséhez kövesse a képernyőn megjelenő utasításokat a soundbarhoz való csatlakozáshoz.

Töltse le a Creative alkalmazást innen:

A Creative alkalmazással élvezze a következőket:

1. Egy teljes, problémamentes SXFI CARRIER beállítás, beleértve a kalibrálási folyamatot is, a soundbar és a mélynyomó elhelyezésének és beállításainak teljes optimalizálásához a felhasználó otthoni környezetében
2. Közvetlen hozzáférés az SXFI CARRIER funkcióinak alapvető vezérlőihez vezeték nélkül; például forrásválasztás, hangerőszabályozás és hangmód kiválasztása anélkül, hogy az IR távirányítóért kellene nyúlni
3. Azonnali hozzáférés az SXFI CARRIER speciális beállításaihoz, beleértve az IR távirányító egyéni leképezési gombjait, a mélynyomó basszusának beállítását, az automatikus készenléti és kijelző fényerejének konfigurálását, a további bemeneti / kimeneti beállításokat, a firmware frissítését és egyebeket

Megjegyzés: A teljes Super X-Fi élményhez töltse le az SXFI App alkalmazást az Apple App Store-ból vagy a Google Play Áruházból.

Fali rögzítés (opcionális)

A helytelen telepítés a fal és a berendezés károsodásához vezethet, és sérülést okozhat. A következő információk nem tartalmaznak teljes fali rögzítési útmutatót, és csak képzett szerelők általi használatra szolgálnak.

Előkészítő anyagok

A Creative SXFI CARRIER a soundbar hátulján található egy pár kulcslyuk tartóból falra szerelhető. A rögzítő hardverek széles választéka kompatibilis ezekkel a tartókkal, és a fal szerkezetének típusa, valamint a helyi elérhetőség szerint választható ki. Egy megfelelő akasztó példája a gipszkartonhoz a Hangman termékek duplafejű medvekarom akasztója, az ábrán látható módon.

Duplafejű medvekarom akasztó

Kérjük, győződjön meg arról, hogy a rögzítő hardver megfelelő a fal típusához, és hogy a rögzítő hardver és a fal képes elviselni a soundbar súlyát megfelelő biztonsági ráhagyással, mielőtt folytatná. Kérjük, tekintse meg a kulcslyuk következő rajzát a rögzítő hardver szükséges specifikációinak felméréséhez.

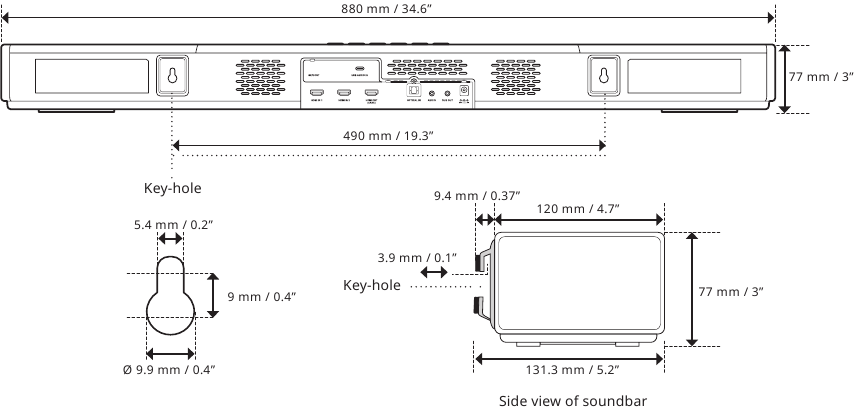

1. Határozza meg a soundbar rögzítési helyzetét. Győződjön meg arról, hogy megfelelően van központosítva a TV-hez képest, és vízszintesen van beállítva

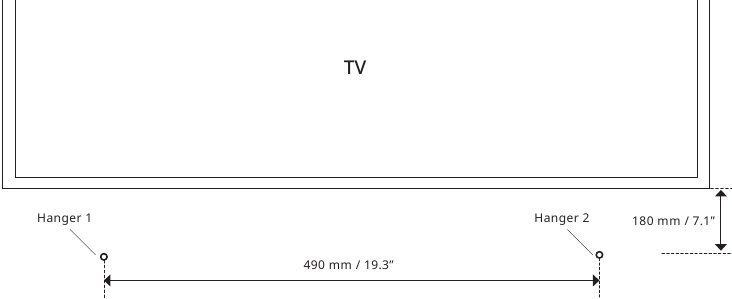

2. Jegyezze fel és jelölje ki az ajánlott akasztó helyeket az alábbi ábra szerint. Győződjön meg arról, hogy nem keresztezik a falban lévő eltemetett csöveket, vezetékeket vagy kábeleket


Műszaki adatok

Soundbar modell	MF8345
Súly	3,6 kg / 7,9 lbs
Méretek	880 x 76 x 128 mm / 34,6 x 3 x 5 hüvelyk
Üzemi hőmérséklet tartomány	0–40°C
Erősítő névleges kimeneti teljesítménye	36W x 7
Támogatott formátumok	LPCM 8 Ch, Dolby Digital, Dolby Atmos (TrueHD / Digital Plus)
Bemeneti névleges érték	24V 4A
Bluetooth verzió	5.0 (BR / EDR / LE)
Működési tartomány	10m (33 ft), nyílt térben mérve
Frekvencia működési tartomány	2402–2480 MHz
RF kimeneti teljesítmény	Bluetooth: 9,77 dBm; Bluetooth Low Energy: 8,35 dBm; 2.4G SRD: -2,04 dBm (Európában)
Mélynyomó modell	MF8370
Súly	12,8 kg / 28,2 lbs
Méretek	225 x 450 x 430 mm / 8,9 x 17,7 x 16,9 hüvelyk
Névleges erősítő kimeneti teljesítménye	200W
Üzemi hőmérséklet tartomány	0–40°C
Bemeneti névleges érték	100–240V 50 / 60 Hz 0,8A
Működési tartomány	10m (33 ft), nyílt térben mérve
RF kimeneti teljesítmény	2.4G SRD: -6,04 dBm (Európában)
Frekvencia működési tartomány	2402–2480 MHz
Adapter modell	DYS9002-240400W
Bemenet	100–240V AC 50 / 60 Hz 1,5A Max
Kimenet	24V 4A

Támogatási információk

Termékregisztráció

A termék regisztrálásával biztosíthatja, hogy a legmegfelelőbb szolgáltatást és terméktámogatást kapja. Regisztrálhatja termékét a telepítés során vagy a creative.com/register oldalon.

Műszaki és ügyfélszolgálati szolgáltatások

Látogasson el a creative.com/support/sxficarrier oldalra, ahol a Creative 24 órás önsegítő tudásbázisában megoldhatja és elháríthatja a technikai problémákat. Itt ügyfélszolgálati szolgáltatásokat és egyéb hasznos információkat is talál.

Egyéb információk

Kérjük, látogasson el a creative.com/compliance/sxficarrier oldalra a felhasználói kézikönyvért, a biztonsági és szabályozási információkért, valamint adott esetben az ErP információkért. Kérjük, látogasson el a creative.com/support oldalra a termékével kapcsolatos összes egyéb támogatásért.

Hiba vagy meghibásodás esetén forduljon a Creative-hez visszaküldési engedélyért. A terméket az eredeti dobozával és csomagolóanyagával együtt kell visszaküldeni. A csomagolóanyagok szükség esetén megvásárolhatók a Creative-től.
