Creative Sound Blaster Katana V2X - Gaming Soundbar mit Subwoofer Handbuch

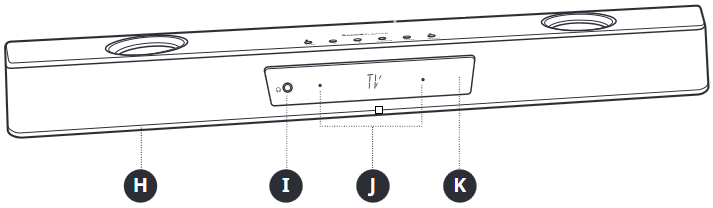

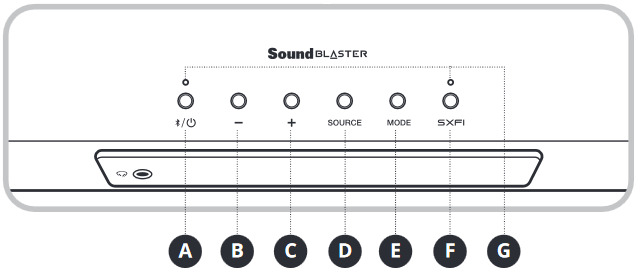

ÜBERSICHT

1. Ein-/Aus-/Bluetooth®-Taste
2. Lautstärke - Taste
3. Lautstärke + Taste
4. Quellentaste
5. Modus-Taste
6. Super X-Fi-Taste
7. LED-Anzeigen
8. RGB-Beleuchtung
9. Headset-Anschluss
10. Mikrofone
11. LED-Anzeige

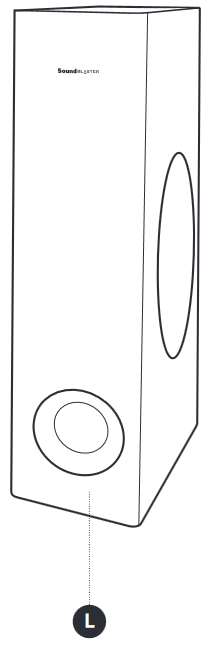

12. Subwoofer

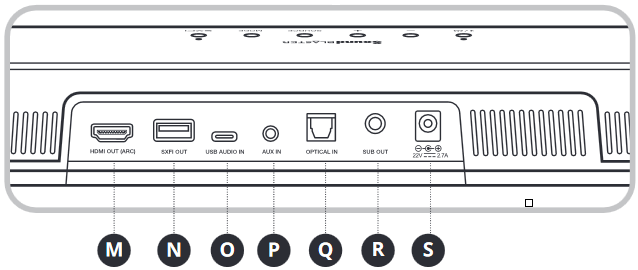

13. HDMI ARC-Anschluss
14. SXFI-out-Anschluss
15. USB-C-Anschluss
16. 3,5 mm AUX-in-Anschluss
17. Optischer Eingang
18. Ausgang zum Subwoofer
19. DC-Stromanschluss

i) Taste / Aktion		ii) Funktion
	x1	Einschalten / Ausschalten
	2s	Bluetooth-Kopplungsmodus aufrufen
	x1 (Im Bluetooth-Kopplungsmodus)	Bluetooth-Kopplungsmodus verlassen
	x1	Lautstärke verringern
	x1	Lautstärke erhöhen
	x1
	x1
	x1

iii) LED-Anzeige			iv) Status
		Leuchtet weiß	Eingeschaltet
		Leuchtet rot	Ausgeschaltet
		Leuchtet gelb	Netzwerk-Standby
		Leuchtet blau	Bluetooth verbunden
		Blinkt blau	Bluetooth-Kopplungsmodus
		Blinkt weiß	Wartet auf BLE-Verbindung
		Leuchtet orange	Super X-Fi Aus
		Leuchtet grün	Super X-Fi Ein
		Leuchtet dunkelblau	SXFI BATTLE Mode Ein
		Blinkt rot	Super X-Fi Profil wird geladen
		LED Aus	Super X-Fi ist nicht verfügbar (Lautsprechermodus)

v) LED-Anzeige	vi) Quelle / Funktion
	HDMI ARC-Modus
	USB-Audio-Modus
	Optischer Eingang
	AUX-Eingang
	Bluetooth-Kopplungsmodus
	Bluetooth-Modus

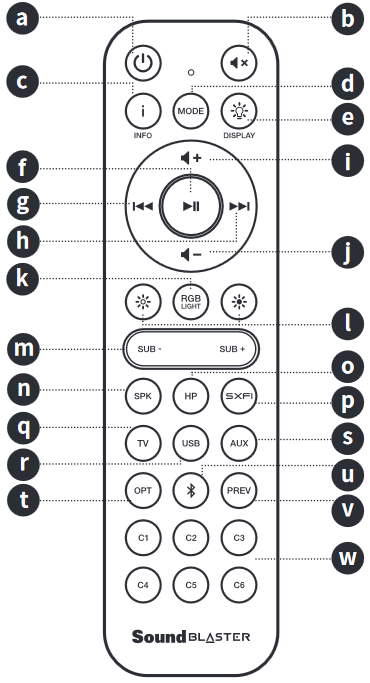

INFRAROT-FERNBEDIENUNG

AAA-Batterien nicht im Lieferumfang enthalten

1. Power Button (Ein-/Ausschalter)
   Einmal drücken, um die Soundbar einzuschalten.
   Erneut drücken, um sie auszuschalten.
2. Mute Button (Stummschaltung)
   Einmal drücken, um die Soundbar stummzuschalten.
   Erneut drücken, um die Stummschaltung aufzuheben.
3. Info Button (Info-Taste)
   Einmal drücken, um Informationen zu Audioformat (Dolby encoded / PCM), Lautstärke, Soundmodus und Quelle anzuzeigen.
4. Mode Button (Modus-Taste)
   Drücken, um durch die Soundmodi der Sound Blaster Katana V2X zu schalten (anpassbar über die Creative App).
5. Display Button (Display-Taste)
   Drücken, um durch die Helligkeitsstufen der LED-Anzeige zu schalten. (Bright (Hell) / Dark (Dunkel) / Off (Aus))
6. Play / Pause Button (Wiedergabe/Pause-Taste)
   Einmal drücken, um die Audiowiedergabe zu starten/pausieren.
7. Previous Track Button (Vorheriger Titel-Taste)
   Einmal drücken, um zum vorherigen Titel zurückzukehren.
8. Next Track Button (Nächster Titel-Taste)
   Einmal drücken, um zum nächsten Titel zu springen.
9. Volume + Button (Lautstärke + Taste)
   Einmal drücken, um die Lautstärke zu erhöhen.
   Gedrückt halten, um die Lautstärke kontinuierlich zu erhöhen.
10. Volume – Button (Lautstärke – Taste)
    Einmal drücken, um die Lautstärke zu verringern.
    Gedrückt halten, um die Lautstärke kontinuierlich zu verringern.
11. RGB Lighting Button (RGB-Beleuchtungstaste)
    Drücken, um durch die RGB Lighting Presets der Sound Blaster Katana V2X zu schalten (anpassbar über die Creative App).
12. LED Brightness - / + Buttons (LED-Helligkeit - / + Tasten)
    Drücken, um die LED-Helligkeit zu verringern / zu erhöhen
13. Sub - / Sub + Buttons (Subwoofer-Lautstärke - / + Tasten)
    Drücken, um die Lautstärke des Subwoofers zu verringern / zu erhöhen
14. Speaker Button (Lautsprecher-Taste)
    Einmal drücken, um zum Lautsprecher-Ausgang zu wechseln.
15. Headphones Button (Kopfhörer-Taste)
    Einmal drücken, um zum Kopfhörer-/Headset-Ausgang zu wechseln.
16. Super X-Fi Button (Super X-Fi Taste)
    Einmal drücken, um durch die Super X-Fi Modi zu schalten.
    (Super X-Fi On (Super X-Fi Ein) / SXFI BATTLE Mode (SXFI BATTLE Modus) / Super X-Fi Off (Super X-Fi Aus))
17. TV Source Button (TV-Quellentaste)
    Einmal drücken, um zum TV-Eingang zu wechseln.
18. USB Source Button (USB-Quellentaste)
    Einmal drücken, um zum USB-Eingang zu wechseln.
19. AUX Source Button (AUX-Quellentaste)
    Einmal drücken, um zum AUX-Eingang zu wechseln.
20. Optical Source Button (Optische Quellentaste)
    Einmal drücken, um zum optischen Eingang zu wechseln.
21. Bluetooth Button (Bluetooth-Taste)
    Einmal drücken, um zum Bluetooth-Eingang zu wechseln.
    Gedrückt halten, um in den Bluetooth-Kopplungsmodus zu gelangen.
22. Previous Source Button (Vorherige Quellentaste)
    Einmal drücken, um zur zuletzt verwendeten Eingangsquelle zu wechseln.
23. C1-C6 Customizable Buttons (Anpassbare Tasten C1-C6)
    Die Tasten sind über die Creative App anpassbar.

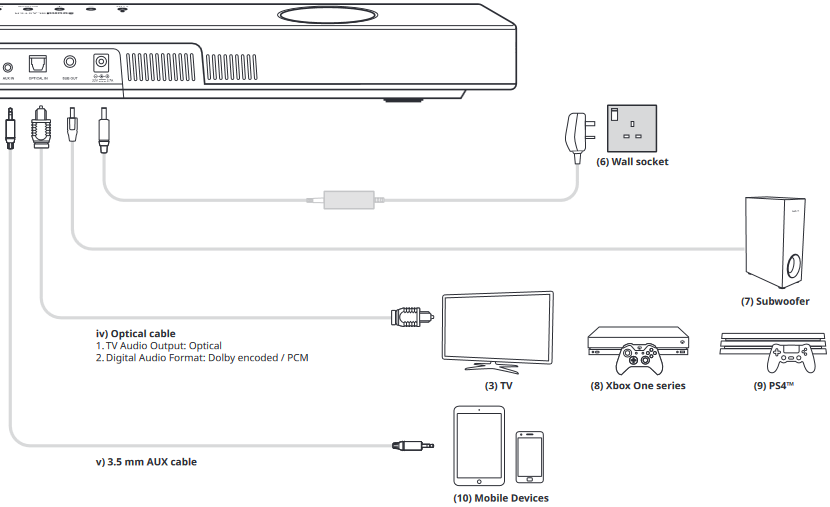

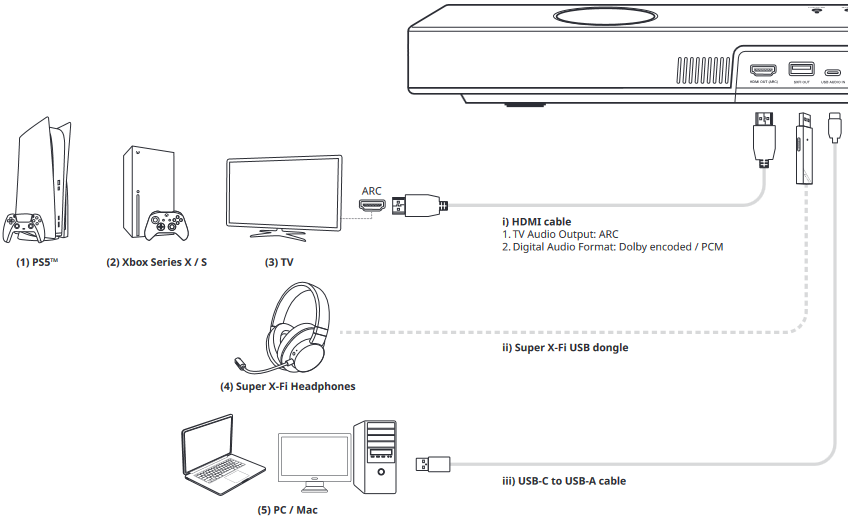

KONNEKTIVITÄT

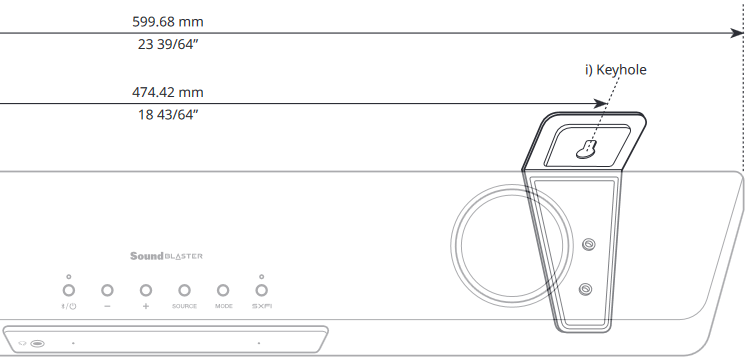

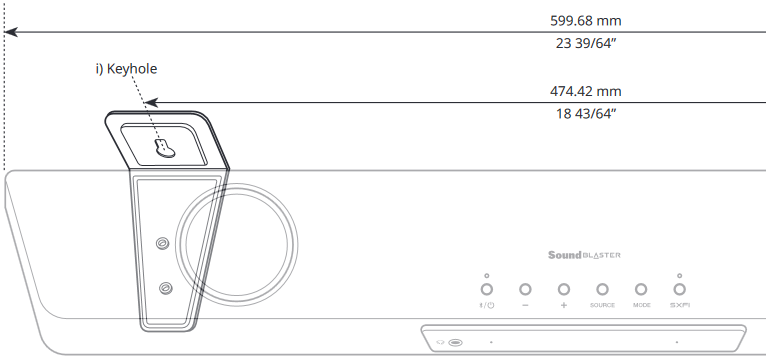

WANDMONTAGE SOUND BLASTER KATANA V2X (OPTIONAL)

Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher an der Wand befestigt werden.

1. Bestimmen Sie die Montageposition der Soundbar. Stellen Sie sicher, dass sie mittig zum TV und horizontal ausgerichtet ist.
2. Notieren und markieren Sie die gewünschte Position für die Wandhalterung. Stellen Sie sicher, dass sie nicht mit vergrabenen Rohren, Leitungen oder Kabeln in der Wand kollidiert.

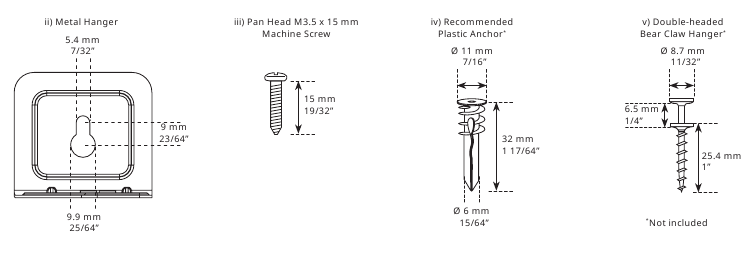

3. Stellen Sie sicher, dass Sie die Kunststoffdübel in der Wand montieren, bevor Sie die Double-headed Bear Claw Hangers einschrauben. Klopfen Sie die Kunststoffdübel mit einem Hammer in die Wand, bis sie bündig anliegen.

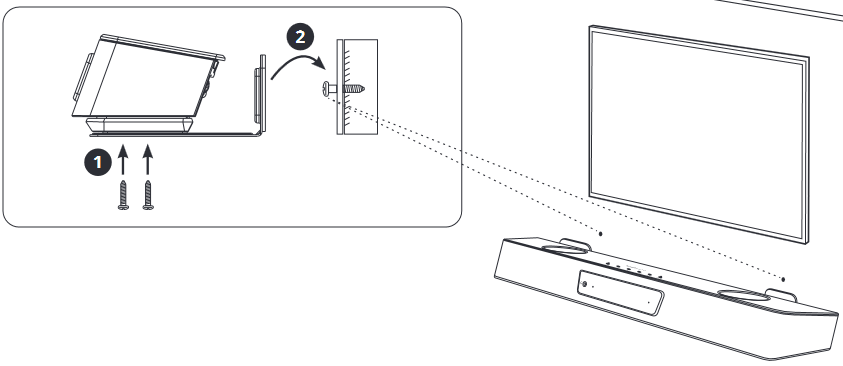

4. Platzieren Sie die Soundbar auf der Wandhalterung und ziehen Sie dann die Schrauben wie abgebildet fest, um sie zu sichern.
5. Wenn die Soundbar positioniert ist, schrauben Sie die Double-headed Bear Claw Hangers durch die Schlüssellöcher der Wandhalterung in die Kunststoffdübel. Der Flansch der Aufhänger sollte bündig an den Kunststoffdübeln anliegen.

SUPER X-FI PERSONALISIERUNG

Entfesseln Sie die Leistung von Super X-Fi mit der SXFI App. Die App ermöglicht es Ihnen, Ihr Super X-Fi Profil durch einen fortschrittlichen Head & Ear-Mapping-Prozess für ein vollständiges Super X-Fi Erlebnis zu personalisieren.

Laden Sie die SXFI App herunter von:
iOS App Store
Google Play Store

CREATIVE APP

Verfügbar für Windows-, Mac-, Android- und iOS-Geräte. Richten Sie Ihr Produkt ein, personalisieren Sie Audioeinstellungen, verbessern Sie die Leistung Ihres Produkts und vieles mehr mit der Creative App:

• Personalisieren Sie Ihr Audioerlebnis mit Super X-Fi, Scout Mode, Dolby Digital Decoder und Audio Mixer
• Genießen Sie Acoustic Engine Funktionen wie Surround, Crystalizer, Bass, Smart Volume und Dialog+
• Passen Sie RGB Lighting, grafische EQs und benutzerdefinierte Tasten an
• Nehmen Sie Software-Updates, Produktregistrierungen und mehr vor
• Laden Sie die Creative App von creative.com/support/katanaV2X herunter

TECHNISCHE DATEN

Netzteilmodell: GM60-220270-D
Eingang: 100–240V, 50 / 60 Hz 2.0A
Ausgang: 22V 2.7A
Ausgangsleistung Soundbar: 50W RMS (Hochtöner 5W RMS x 2 / Mitteltöner 20W RMS x 2)
Ausgangsleistung Subwoofer: 40W RMS
Frequenzgang: 50–20.000 Hz
Bluetooth-Version: Bluetooth 5.0
Betriebsfrequenz: 2402–2480 MHz
Reichweite: Bis zu 10m / 33 ft, gemessen im offenen Raum. Wände und Strukturen können die Reichweite des Geräts beeinträchtigen. Maximale HF-Ausgangsleistung: 4 dBm
Unterstützte Bluetooth-Profile:

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio / Video Remote Control Profile)

Unterstützter Codec: SBC
Eingangsnennwert Soundbar: 22V 2.7A
Maximaler Temperaturbereich: 40ºC

HINWEIS:
Die Konformitätskennzeichnungen befinden sich an der Unterseite dieses Produkts.

WEITERE INFORMATIONEN

Bitte besuchen Sie creative.com/compliance/katanaV2X für das Benutzerhandbuch, Sicherheits- und Zulassungsinformationen sowie gegebenenfalls ErP-Informationen.

Bitte besuchen Sie creative.com/support/katanaV2X für alle weiteren produktbezogenen Support-Informationen.

PRODUKTREGISTRIERUNG

Die Registrierung Ihres Produkts stellt sicher, dass Sie den bestmöglichen Service und Produktsupport erhalten. Sie können Ihr Produkt unter www.creative.com/register registrieren. Bitte beachten Sie, dass Ihre Garantierechte nicht von der Registrierung abhängig sind.
