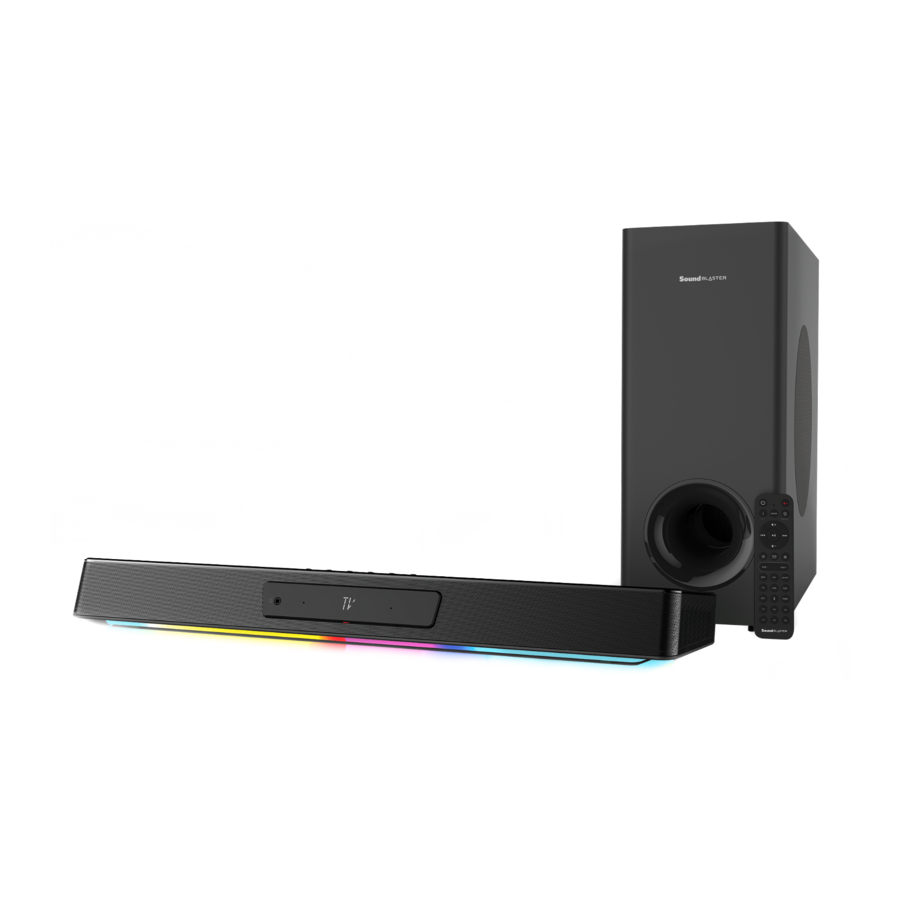

Creative Sound Blaster Katana V2 - Руководство пользователя игровой саундбара

ОБЗОР

1.

   1. Кнопка питания / Bluetooth^®
   2. Кнопка уменьшения громкости
   3. Кнопка увеличения громкости
   4. Кнопка выбора источника (Source Button)
   5. Кнопка режима (Mode Button)
   6. Кнопка Super X-Fi
   7. Светодиодные индикаторы (LED Indicators)
2.

   8. Порт HDMI ARC
   9. Порт SXFI-out
   10. Порт USB-C
   11. 3.5 мм порт AUX-in
   12. Оптический вход (Optical-in Port)
   13. Выход на сабвуфер (Output to Subwoofer)
   14. Порт питания постоянного тока (DC Power Port)
3. Порт для гарнитуры (Headset Port)
4. Микрофоны
5. Светодиодный дисплей (LED Display)
6. Сабвуфер

Кнопка / Действие		Функция
	x1	Включение / Выключение питания
	2s	Вход в режим сопряжения Bluetooth
	x1 (В режиме сопряжения Bluetooth)	Выход из режима сопряжения Bluetooth
	x1	Уменьшение громкости
	x1	Увеличение громкости
	x1
	x1
	x1

Светодиодный индикатор (LED Indicator)			Статус
		Постоянный белый	Включено
		Постоянный красный	Выключено
		Постоянный желтый	Сеть в режиме ожидания (Network Standby)
		Постоянный синий	Bluetooth подключен
		Мигает синим	Режим сопряжения Bluetooth
		Мигает белым	Ожидание BLE-соединения
		Постоянный оранжевый	Super X-Fi выключен
		Постоянный зеленый	Super X-Fi включен
		Постоянный темно-синий	Режим SXFI BATTLE включен
		Мигает красным	Загрузка профиля Super X-Fi
		Светодиод выключен	Super X-Fi недоступен (Режим динамика)

Светодиодный дисплей (LED Display)	Источник / Функция
	Режим HDMI ARC
	Режим USB Audio
	Оптический вход (Optical-in)
	AUX-in
	Режим сопряжения Bluetooth
	Режим Bluetooth

ИК ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

AAA батарейки в комплект не входят

1. Кнопка питания
   Нажмите один раз, чтобы включить саундбар.
   Нажмите еще раз, чтобы выключить его.
2. Кнопка информации
   Нажмите один раз, чтобы отобразить информацию об аудиоформате (Dolby encoded / PCM), громкости, режиме звука и источнике.
3. Кнопка "Play / Pause" ("Воспроизвести / Пауза")
   Нажмите один раз, чтобы воспроизвести / приостановить воспроизведение аудио.
4. Кнопка "Previous Track" ("Предыдущий трек")
   Нажмите один раз, чтобы вернуться к предыдущему треку.
5. Кнопка "Next Track" ("Следующий трек")
   Нажмите один раз, чтобы перейти к следующему треку.
6. Кнопка RGB-подсветки
   Нажмите, чтобы переключаться между предустановками RGB-подсветки на Sound Blaster Katana V2 (настраивается через приложение Creative).
7. Кнопки Sub - / Sub +
   Нажмите, чтобы уменьшить / увеличить громкость сабвуфера.
8. Кнопка Speaker ("Динамик")
   Нажмите один раз, чтобы переключиться на вывод через динамики.
9. Кнопка TV Source ("Источник ТВ")
   Нажмите один раз, чтобы переключиться на вход TV.
10. Кнопка USB Source ("Источник USB")
    Нажмите один раз, чтобы переключиться на вход USB.
11. Кнопка Optical Source ("Оптический источник")
    Нажмите один раз, чтобы переключиться на оптический вход.
12. Кнопка Mute ("Отключить звук")
    Нажмите один раз, чтобы отключить звук саундбара.
    Нажмите еще раз, чтобы включить звук.
13. Кнопка Mode ("Режим")
    Нажмите, чтобы переключаться между режимами звука на Sound Blaster Katana V2 (настраивается через приложение Creative).
14. Кнопка Display ("Дисплей")
    Нажмите, чтобы переключаться между уровнями яркости светодиодного дисплея. (Bright (Ярко) / Dark (Темно) / Off (Выкл.))
15. Кнопка Volume + ("Громкость +")
    Нажмите один раз, чтобы увеличить громкость.
    Нажмите и удерживайте, чтобы непрерывно увеличивать громкость.
16. Кнопка Volume – ("Громкость -")
    Нажмите один раз, чтобы уменьшить громкость.
    Нажмите и удерживайте, чтобы непрерывно уменьшать громкость.
17. Кнопки LED Brightness - / + ("Яркость светодиода - / +")
    Нажмите, чтобы уменьшить / увеличить яркость светодиода.
18. Кнопка Headphones ("Наушники")
    Нажмите один раз, чтобы переключиться на вывод через наушники / гарнитуру.
19. Кнопка Super X-Fi
    Нажмите один раз, чтобы переключаться между режимами Super X-Fi. (Super X-Fi On (Вкл.) / SXFI BATTLE Mode (Режим SXFI BATTLE) / Super X-Fi Off (Выкл.))
20. Кнопка AUX Source ("Источник AUX")
    Нажмите один раз, чтобы переключиться на вход AUX.
21. Кнопка Bluetooth
    Нажмите один раз, чтобы переключиться на вход Bluetooth.
    Нажмите и удерживайте, чтобы войти в режим сопряжения Bluetooth.
22. Кнопка Previous Source ("Предыдущий источник")
    Нажмите один раз, чтобы переключиться на последний использованный источник входного сигнала.
23. Настраиваемые кнопки C1-C6
    Кнопки настраиваются через приложение Creative.

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ

1. PS5™
2. Xbox Series X / S
3. TV (ТВ)
4. Super X-Fi Headphones (Наушники Super X-Fi)
5. PC / Mac
6. Wall socket (Розетка)
7. Subwoofer (Сабвуфер)
8. Xbox One series
9. PS4™
10. Mobile Devices (Мобильные устройства)

1. HDMI cable (Кабель HDMI)
   1. TV Audio Output (Аудиовыход ТВ): ARC
   2. Digital Audio Format (Цифровой аудиоформат): Dolby encoded / PCM
2. Super X-Fi USB dongle (USB-ключ Super X-Fi)
3. USB-C to USB-A cable (Кабель USB-C - USB-A)
4. Optical cable (Оптический кабель)
   1. TV Audio Output (Аудиовыход ТВ): Optical (Оптический)
   2. Digital Audio Format (Цифровой аудиоформат): Dolby encoded / PCM
5. 3.5 mm AUX cable (Кабель AUX 3,5 мм)

КРЕПЛЕНИЕ НА СТЕНУ (ДОПОЛНИТЕЛЬНО)

1. Keyhole (Отверстие для подвешивания)

Metal Hanger (Металлический подвес)

Pan Head M3.5 x 15 mm Machine Screw (Винт с цилиндрической головкой M3.5 x 15 мм)

Recommended Plastic Anchor* (Рекомендуемый пластиковый дюбель*)

Double-headed Bear Claw Hanger* (Двухсторонний подвес Bear Claw*)

* Not included (* Не входит в комплект)

Во избежание травм, данное устройство должно быть надежно закреплено на стене в соответствии с инструкциями по установке.

1. Определите положение саундбара для крепления. Убедитесь, что он правильно отцентрирован относительно телевизора и выровнен по горизонтали.
2. Отметьте желаемое местоположение кронштейна для настенного крепления. Убедитесь, что оно не пересекается со скрытыми трубами, кабелепроводами или кабелями внутри стены.
3. Обязательно установите пластиковые дюбели в стену, прежде чем вкручивать двухсторонние подвесы Bear Claw. Забейте пластиковые дюбели в стену молотком до упора.
4. Поместите саундбар на кронштейн для настенного крепления, затем затяните винты, как показано на рисунке, чтобы закрепить его.
5. Установив саундбар в нужное положение, вкрутите двухсторонние подвесы Bear Claw через отверстия для подвешивания кронштейна для настенного крепления в пластиковые дюбели. Фланец подвесов должен плотно прилегать к пластиковым дюбелям.

ПЕРСОНАЛИЗАЦИЯ SUPER X-FI

Раскройте возможности Super X-Fi с помощью приложения SXFI App. Приложение позволяет персонализировать ваш профиль Super X-Fi с помощью расширенного процесса сопоставления головы и ушей для полного погружения в Super X-Fi.

Скачать приложение SXFI App из:

iOS App Store

Google Play Store

ПРИЛОЖЕНИЕ CREATIVE

Доступно на Windows, Mac, а также на устройствах Android и iOS. Настройте свой продукт, персонализируйте параметры звука, улучшите производительность своего продукта и многое другое с помощью приложения Creative:

• Персонализируйте свои впечатления от прослушивания с помощью Super X-Fi, Scout Mode, Dolby Digital Decoder и Audio Mixer.
• Наслаждайтесь функциями Acoustic Engine, такими как Surround, Crystalizer, Bass, Smart Volume и Dialog+.
• Настраивайте RGB-подсветку, графические эквалайзеры и пользовательские кнопки.
• Выполняйте обновление программного обеспечения, регистрацию продукта и многое другое.
• Загрузите приложение Creative с сайта creative.com/support/katanav2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Power Adapter Model (Модель адаптера питания): GM95-240300-D

Input (Вход): 100–240V , 50 / 60 Hz 2.5A

Output (Выход): 24V 3.0A

Soundbar's Power Output (Выходная мощность саундбара): 66W RMS (Tweeter (Твитер) 13W RMS x 2 / Midbass (Среднечастотный динамик) 20W RMS x 2)

Subwoofer's Power Output (Выходная мощность сабвуфера): 60W RMS

Frequency Response (Частотная характеристика): 50–20,000 Hz

Bluetooth Version (Версия Bluetooth): Bluetooth 5.0

Operating Frequency (Рабочая частота): 2402–2480 MHz

Operating Range (Рабочий диапазон): Up to 10m / 33 ft (до 10 м), measured in open space (измерено на открытом пространстве). Walls and structures may affect range of device (Стены и конструкции могут влиять на дальность действия устройства).

Maximum RF Output Power (Максимальная выходная мощность РЧ): 4 dBm

Supported Bluetooth Profiles (Поддерживаемые профили Bluetooth): A2DP (Wireless Stereo Bluetooth) (Беспроводное стерео Bluetooth), AVRCP (Bluetooth Remote Control) (Bluetooth пульт дистанционного управления)

Supported Codec (Поддерживаемый кодек): SBC

Soundbar Input Rating (Номинальное входное напряжение саундбара): 24V 3.0A

Maximum Temperature Range (Максимальный температурный диапазон): 40ºC

Note (Примечание): Compliance marking are located at the bottom of this product (Маркировка соответствия находится в нижней части этого продукта).

ПРОЧАЯ ИНФОРМАЦИЯ

Пожалуйста, посетите creative.com/compliance/katanav2 для получения руководства пользователя, информации о безопасности и нормативных требованиях, а также информации ErP, где это применимо.

Пожалуйста, посетите creative.com/support/katanav2 для получения любой другой поддержки, связанной с вашим продуктом.

РЕГИСТРАЦИЯ ПРОДУКТА

Регистрация вашего продукта гарантирует, что вы получите наиболее подходящее обслуживание и поддержку продукта. Вы можете зарегистрировать свой продукт на www.creative.com/register. Обратите внимание, что ваши гарантийные права не зависят от регистрации.

PN: 03MF838000001 Rev A
