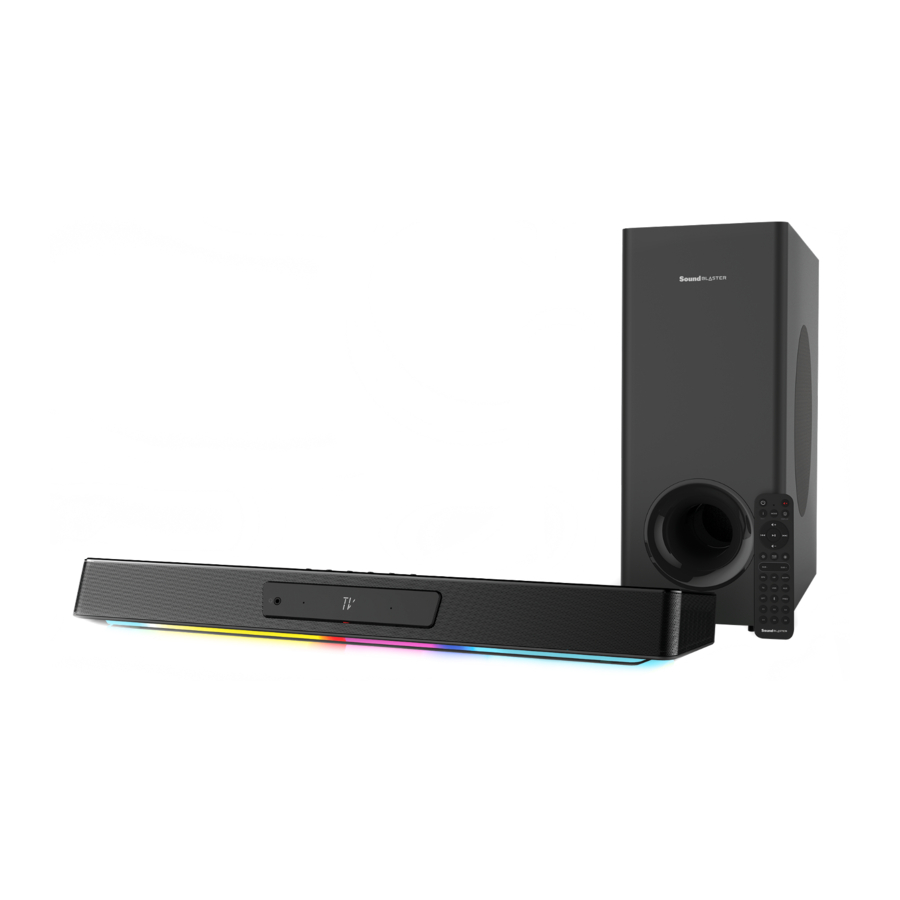

Creative Sound Blaster Katana V2 - Manual de utilizare pentru soundbar-ul de gaming

PREZENTARE GENERALĂ

1.

   1. Buton de alimentare / Bluetooth^®
   2. Buton Volum -
   3. Buton Volum +
   4. Buton Sursă
   5. Buton Mod
   6. Buton Super X-Fi
   7. Indicatoare LED
2.

   8. Port HDMI ARC
   9. Port SXFI-out
   10. Port USB-C
   11. Port AUX-in de 3,5 mm
   12. Port Optical-in
   13. Ieșire către subwoofer
   14. Port de alimentare CC
3. Port pentru căști
4. Microfoane
5. Afișaj LED
6. Subwoofer

Buton / Acțiune		Funcție
	x1	Pornire / Oprire
	2s	Intrare în modul de asociere Bluetooth
	x1 (În modul de asociere Bluetooth)	Ieșire din modul de asociere Bluetooth
	x1	Reducere volum
	x1	Creștere volum
	x1
	x1
	x1

Indicator LED			Stare
		Alb continuu	Pornit
		Roșu continuu	Oprit
		Galben continuu	Standby rețea
		Albastru continuu	Bluetooth conectat
		Albastru intermitent	Mod de asociere Bluetooth
		Alb intermitent	Se așteaptă conexiunea BLE
		Portocaliu continuu	Super X-Fi oprit
		Verde continuu	Super X-Fi pornit
		Albastru închis continuu	Modul SXFI BATTLE pornit
		Roșu intermitent	Se încarcă profilul Super X-Fi
		LED oprit	Super X-Fi nu este disponibil (Mod difuzor)

Afișaj LED	Sursă / Funcție
	Mod HDMI ARC
	Mod audio USB
	Optical-in
	AUX-in
	Mod de asociere Bluetooth
	Mod Bluetooth

TELECOMANDĂ IR

Bateriile AAA nu sunt incluse

1. Butonul de pornire
   Apăsați o dată pentru a porni soundbar-ul.
   Apăsați din nou pentru a-l opri.
2. Butonul Info
   Apăsați o dată pentru a afișa formatul audio (codificat Dolby / PCM), volumul, modul de sunet și informațiile despre sursă.
3. Butonul Play / Pause
   Apăsați o dată pentru a reda / întrerupe redarea audio.
4. Butonul Piesa anterioară
   Apăsați o dată pentru a reveni la piesa anterioară.
5. Butonul Piesa următoare
   Apăsați o dată pentru a trece la piesa următoare.
6. Butonul Iluminare RGB
   Apăsați pentru a parcurge presetările de iluminare RGB pe Sound Blaster Katana V2 (personalizabile prin aplicația Creative).
7. Butoanele Sub - / Sub +
   Apăsați pentru a reduce / crește volumul subwoofer-ului
8. Butonul Difuzor
   Apăsați o dată pentru a comuta la ieșirea difuzorului.
9. Butonul Sursă TV
   Apăsați o dată pentru a comuta la intrarea TV.
10. Butonul Sursă USB
    Apăsați o dată pentru a comuta la intrarea USB.
11. Butonul Sursă Optică
    Apăsați o dată pentru a comuta la intrarea Optică.
12. Butonul Mute
    Apăsați o dată pentru a dezactiva sunetul soundbar-ului.
    Apăsați din nou pentru a reactiva sunetul.
13. Butonul Mode (Mod)
    Apăsați pentru a parcurge modurile de sunet pe Sound Blaster Katana V2 (personalizabile prin aplicația Creative).
14. Butonul Display (Afișaj)
    Apăsați pentru a parcurge luminozitatea afișajului LED. (Luminos / Întunecat / Oprit)
15. Butonul Volum +
    Apăsați o dată pentru a crește volumul.
    Apăsați și mențineți apăsat pentru a crește continuu volumul.
16. Butonul Volum –
    Apăsați o dată pentru a reduce volumul.
    Apăsați și mențineți apăsat pentru a reduce continuu volumul.
17. Butoanele Luminozitate LED - / +
    Apăsați pentru a reduce / crește luminozitatea LED-ului
18. Butonul Căști
    Apăsați o dată pentru a comuta la ieșirea pentru căști / setul cu cască.
19. Butonul Super X-Fi
    Apăsați o dată pentru a parcurge modurile Super X-Fi. (Super X-Fi Activat / Mod SXFI BATTLE / Super X-Fi Oprit)
20. Butonul Sursă AUX
    Apăsați o dată pentru a comuta la intrarea AUX.
21. Butonul Bluetooth
    Apăsați o dată pentru a comuta la intrarea Bluetooth.
    Apăsați și mențineți apăsat pentru a intra în modul de asociere Bluetooth.
22. Butonul Sursa anterioară
    Apăsați o dată pentru a comuta la ultima sursă de intrare utilizată.
23. Butoanele personalizabile C1-C6
    Butoanele sunt personalizabile prin aplicația Creative.

CONECTIVITATE

1. PS5™
2. Xbox Series X / S
3. TV
4. Căști Super X-Fi
5. PC / Mac
6. Priză de perete
7. Subwoofer
8. Seria Xbox One
9. PS4™
10. Dispozitive mobile

1. Cablu HDMI
   1. Ieșire audio TV: ARC
   2. Format audio digital: codificat Dolby / PCM
2. Dongle USB Super X-Fi
3. Cablu USB-C la USB-A
4. Cablu optic
   1. Ieșire audio TV: Optică
   2. Format audio digital: codificat Dolby / PCM
5. Cablu AUX de 3,5 mm

MONTARE PE PERETE (OPȚIONAL)

1. Gaura cheii

Agățătoare metalică

Șurub mașină cu cap plat M3.5 x 15 mm

Ancora de plastic recomandată*

Agățătoare cu gheare duble*

* Nu este inclus

Pentru a preveni rănirea, acest aparat trebuie fixat în siguranță pe perete în conformitate cu instrucțiunile de instalare

1. Determinați poziția de montare a soundbar-ului. Asigurați-vă că este centrat corect față de televizor și nivelat orizontal.
2. Notați și marcați locația dorită pentru suportul de montare pe perete. Asigurați-vă că nu se intersectează cu conducte, tuburi sau cabluri îngropate în perete.
3. Asigurați-vă că montați ancorele de plastic în perete înainte de a înșuruba agățătoarele cu gheare duble. Bateți ancorele de plastic în perete folosind un ciocan până când sunt aliniate cu acesta.
4. Așezați soundbar-ul pe suportul de montare pe perete, apoi strângeți șuruburile așa cum este ilustrat pentru a-l fixa.
5. Cu soundbar-ul în poziție, înșurubați agățătoarele cu gheare duble prin găurile cheii suportului de montare pe perete și în ancorele de plastic. Flansa agățătoarelor trebuie să fie aliniată cu ancorele de plastic.

PERSONALIZARE SUPER X-FI

Dezlănțuiți performanța Super X-Fi cu aplicația SXFI. Aplicația vă permite să vă personalizați profilul Super X-Fi printr-un proces avansat de mapare a capului și a urechilor pentru o experiență Super X-Fi completă.

Descărcați aplicația SXFI de la:

iOS App Store

Google Play Store

APLICAȚIA CREATIVE

Disponibilă pe Windows, Mac, precum și pe dispozitive Android și iOS, configurați-vă produsul, personalizați setările audio, îmbunătățiți performanța produsului și multe altele cu aplicația Creative:

• Personalizați-vă experiența audio cu Super X-Fi, Scout Mode, Dolby Digital Decoder și Audio Mixer
• Bucurați-vă de funcțiile Acoustic Engine, cum ar fi Surround, Crystalizer, Bass, Smart Volume și Dialog+
• Personalizați iluminarea RGB, egalizatoarele grafice și butoanele personalizate
• Efectuați software, înregistrarea produsului și multe altele
• Descărcați aplicația Creative de la creative.com/support/katanav2

SPECIFICAȚII TEHNICE

Model adaptor de alimentare: GM95-240300-D

Intrare: 100–240V , 50 / 60 Hz 2.5A

Ieșire: 24V 3.0A

Puterea de ieșire a soundbar-ului: 66W RMS (Tweeter 13W RMS x 2 / Midbass 20W RMS x 2)

Puterea de ieșire a subwoofer-ului: 60W RMS

Răspuns în frecvență: 50–20,000 Hz

Versiunea Bluetooth: Bluetooth 5.0

Frecvența de operare: 2402–2480 MHz

Raza de operare: Până la 10m / 33 ft, măsurată în spațiu deschis. Pereții și structurile pot afecta raza de acțiune a dispozitivului

Puterea maximă de ieșire RF: 4 dBm

Profile Bluetooth acceptate: A2DP (Stereo Wireless Bluetooth), AVRCP (Telecomandă Bluetooth)

Codec acceptat: SBC

Tensiunea nominală de intrare a soundbar-ului: 24V 3.0A

Interval maxim de temperatură: 40ºC

Notă: Marcajele de conformitate se află în partea de jos a acestui produs.

ALTE INFORMAȚII

Vă rugăm să vizitați creative.com/compliance/katanav2 pentru ghidul utilizatorului, informații despre siguranță și reglementări și informații ErP, acolo unde este cazul.

Vă rugăm să vizitați creative.com/support/katanav2 pentru orice alt suport legat de produsul dvs.

ÎNREGISTRAREA PRODUSULUI

Înregistrarea produsului vă asigură că veți primi cele mai adecvate servicii și asistență pentru produs disponibile. Puteți înregistra produsul dvs. la www.creative.com/register. Vă rugăm să rețineți că drepturile dvs. de garanție nu depind de înregistrare.

PN: 03MF838000001 Rev A
