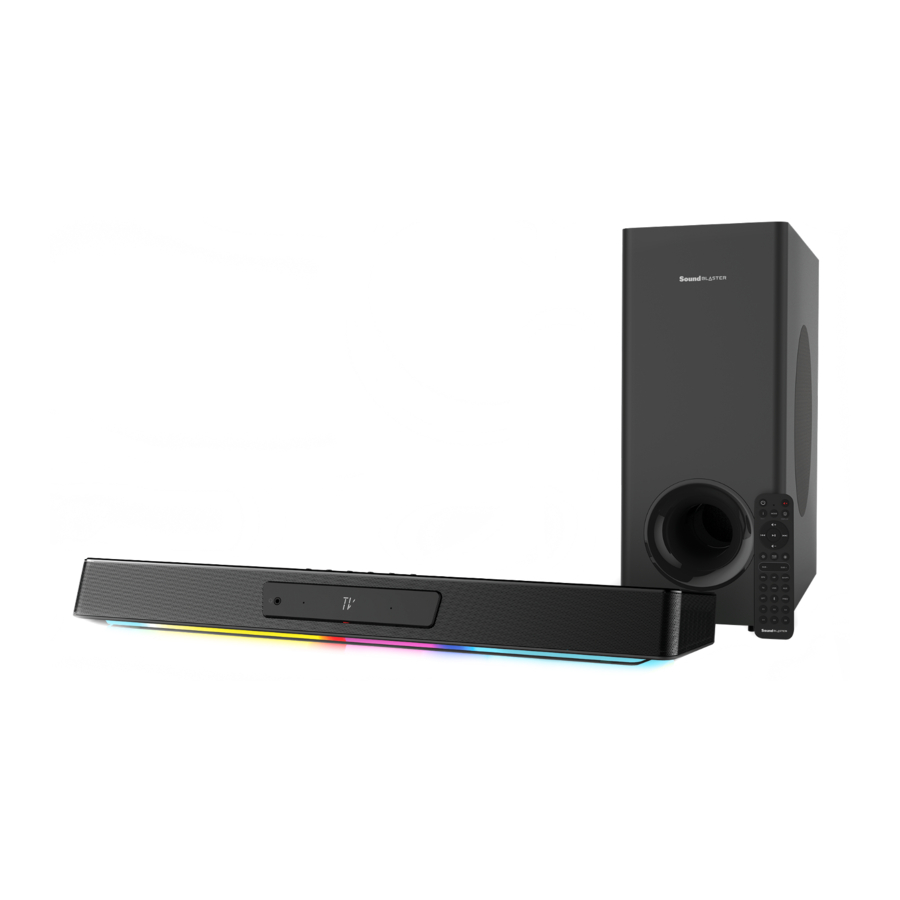

Creative Sound Blaster Katana V2 - Manual da Barra de Som para Jogos

VISÃO GERAL

1.

   1. Botão de Energia / Bluetooth^®
   2. Botão Volume -
   3. Botão Volume +
   4. Botão Fonte (Source)
   5. Botão Modo (Mode)
   6. Botão Super X-Fi
   7. Indicadores LED
2.

   8. Porta HDMI ARC
   9. Porta SXFI-out
   10. Porta USB-C
   11. Porta AUX-in de 3,5 mm
   12. Porta Optical-in
   13. Saída para Subwoofer
   14. Porta de Alimentação DC
3. Porta de Headset
4. Microfones
5. Visor LED
6. Subwoofer

Botão / Ação		Função
	x1	Ligar / Desligar
	2s	Entrar no Modo de Emparelhamento Bluetooth
	x1 (Enquanto estiver no Modo de Emparelhamento Bluetooth)	Sair do Modo de Emparelhamento Bluetooth
	x1	Diminuir Volume
	x1	Aumentar Volume
	x1
	x1
	x1

Indicador LED			Status
		Branco Sólido	Ligado
		Vermelho Sólido	Desligado
		Amarelo Sólido	Espera de Rede (Network Standby)
		Azul Sólido	Bluetooth Conectado
		Azul Piscando	Modo de Emparelhamento Bluetooth
		Branco Piscando	Aguardando Conexão BLE
		Laranja Sólido	Super X-Fi Desligado
		Verde Sólido	Super X-Fi Ligado
		Azul Escuro Sólido	Modo SXFI BATTLE Ligado
		Vermelho Piscando	Carregando Perfil Super X-Fi
		LED Desligado	Super X-Fi não está disponível (Modo Alto-falante)

Visor LED	Fonte / Função
	Modo HDMI ARC
	Modo USB Audio
	Optical-in
	AUX-in
	Modo de emparelhamento Bluetooth
	Modo Bluetooth

CONTROLE REMOTO IR

Pilhas AAA não incluídas

1. Botão de energia (Power Button)
   Pressione uma vez para ligar a soundbar.
   Pressione novamente para desligá-la.
2. Botão de informações (Info Button)
   Pressione uma vez para exibir o formato de áudio (codificado em Dolby / PCM), volume, modo de som e informações da fonte.
3. Botão Reproduzir / Pausar (Play / Pause Button)
   Pressione uma vez para reproduzir / pausar a reprodução de áudio.
4. Botão de faixa anterior (Previous Track Button)
   Pressione uma vez para retornar à faixa anterior.
5. Botão de próxima faixa (Next Track Button)
   Pressione uma vez para pular para a próxima faixa.
6. Botão de iluminação RGB (RGB Lighting Button)
   Pressione para percorrer as predefinições de iluminação RGB no Sound Blaster Katana V2 (personalizável através do aplicativo Creative).
7. Botões Sub - / Sub +
   Pressione para diminuir / aumentar o volume do subwoofer
8. Botão Alto-falante (Speaker Button)
   Pressione uma vez para alternar para a saída do alto-falante.
9. Botão Fonte de TV (TV Source Button)
   Pressione uma vez para alternar para a entrada de TV.
10. Botão Fonte USB (USB Source Button)
    Pressione uma vez para alternar para a entrada USB.
11. Botão Fonte óptica (Optical Source Button)
    Pressione uma vez para alternar para a entrada óptica.
12. Botão Mudo (Mute Button)
    Pressione uma vez para silenciar a soundbar.
    Pressione novamente para ativar o som.
13. Botão Modo (Mode Button)
    Pressione para percorrer os modos de som no Sound Blaster Katana V2 (personalizável através do aplicativo Creative).
14. Botão Display (Display Button)
    Pressione para percorrer o brilho do display de LED. (Brilhante / Escuro / Desligado)
15. Botão Volume +
    Pressione uma vez para aumentar o volume.
    Pressione e segure para aumentar continuamente o volume.
16. Botão Volume –
    Pressione uma vez para diminuir o volume.
    Pressione e segure para diminuir continuamente o volume.
17. Botões Brilho do LED - / +
    Pressione para diminuir / aumentar o brilho do LED
18. Botão Fones de ouvido (Headphones Button)
    Pressione uma vez para alternar para a saída de fones de ouvido / headset.
19. Botão Super X-Fi
    Pressione uma vez para percorrer os modos Super X-Fi. (Super X-Fi Ligado / SXFI BATTLE Mode / Super X-Fi Desligado)
20. Botão Fonte AUX (AUX Source Button)
    Pressione uma vez para alternar para a entrada AUX.
21. Botão Bluetooth
    Pressione uma vez para alternar para a entrada Bluetooth.
    Pressione e segure para entrar no modo de emparelhamento Bluetooth.
22. Botão Fonte anterior (Previous Source Button)
    Pressione uma vez para alternar para a última fonte de entrada usada.
23. Botões personalizáveis C1-C6
    Os botões são personalizáveis através do aplicativo Creative.

CONECTIVIDADE

1. PS5™
2. Xbox Series X / S
3. TV
4. Fones de ouvido Super X-Fi
5. PC / Mac
6. Tomada de parede
7. Subwoofer
8. Série Xbox One
9. PS4™
10. Dispositivos móveis

1. Cabo HDMI
   1. Saída de áudio da TV: ARC
   2. Formato de áudio digital: codificado em Dolby / PCM
2. Dongle USB Super X-Fi
3. Cabo USB-C para USB-A
4. Cabo óptico
   1. Saída de áudio da TV: Óptica
   2. Formato de áudio digital: codificado em Dolby / PCM
5. Cabo AUX de 3,5 mm

MONTAGEM NA PAREDE (OPCIONAL)

1. Buraco da fechadura

Suporte de metal

Parafuso de máquina de cabeça panela M3.5 x 15 mm

Bucha de plástico recomendada*

Suporte de garra de urso de cabeça dupla*

* Não incluído

Para evitar ferimentos, este aparelho deve ser fixado com segurança à parede de acordo com as instruções de instalação

1. Determine a posição de montagem da soundbar. Certifique-se de que esteja devidamente centralizada em relação à TV e nivelada horizontalmente.
2. Anote e marque o local desejado para o suporte de montagem na parede. Certifique-se de que eles não se cruzem com tubos, conduítes ou cabos enterrados dentro da parede.
3. Certifique-se de montar as buchas de plástico na parede antes de parafusar os suportes de garra de urso de cabeça dupla. Bata as buchas de plástico na parede com um martelo até que fiquem niveladas contra ela.
4. Coloque a soundbar no suporte de montagem na parede e, em seguida, aperte os parafusos conforme ilustrado para fixá-la.
5. Com a soundbar na posição, aparafuse os suportes de garra de urso de cabeça dupla através dos orifícios do suporte de montagem na parede e nas buchas de plástico. A flange dos suportes deve estar nivelada contra as buchas de plástico.

PERSONALIZAÇÃO SUPER X-FI

Libere o desempenho do Super X-Fi com o aplicativo SXFI. O aplicativo permite que você personalize seu perfil Super X-Fi através de um processo avançado de mapeamento de cabeça e orelha para uma experiência Super X-Fi completa.

Baixe o aplicativo SXFI de:

iOS App Store

Google Play Store

APLICATIVO CREATIVE

Disponível em dispositivos Windows, Mac, bem como Android e iOS, configure seu produto, personalize as configurações de áudio, melhore o desempenho do seu produto e muito mais com o aplicativo Creative:

• Personalize sua experiência de áudio com Super X-Fi, Scout Mode, Dolby Digital Decoder e Audio Mixer
• Desfrute de recursos do Acoustic Engine, como Surround, Crystalizer, Bass, Smart Volume e Dialog+
• Personalize a iluminação RGB, equalizadores gráficos e botões personalizados
• Realize software, registro de produto e muito mais
• Baixe o aplicativo Creative em creative.com/support/katanav2

ESPECIFICAÇÕES TÉCNICAS

Modelo do adaptador de energia (Power Adapter Model): GM95-240300-D

Entrada (Input): 100–240V , 50 / 60 Hz 2.5A

Saída (Output): 24V 3.0A

Saída de energia da soundbar (Soundbar's Power Output): 66W RMS (Tweeter 13W RMS x 2 / Midbass 20W RMS x 2)

Saída de energia do subwoofer (Subwoofer's Power Output): 60W RMS

Resposta de frequência (Frequency Response): 50–20.000 Hz

Versão Bluetooth (Bluetooth Version): Bluetooth 5.0

Frequência de operação (Operating Frequency): 2402–2480 MHz

Alcance de operação (Operating Range): Até 10m / 33 pés, medido em espaço aberto. Paredes e estruturas podem afetar o alcance do dispositivo

Potência máxima de saída de RF (Maximum RF Output Power): 4 dBm

Perfis Bluetooth suportados (Supported Bluetooth Profiles): A2DP (Bluetooth estéreo sem fio), AVRCP (Controle remoto Bluetooth)

Codec suportado (Supported Codec): SBC

Classificação de entrada da soundbar (Soundbar Input Rating): 24V 3.0A

Faixa de temperatura máxima (Maximum Temperature Range): 40ºC

Observação: A marcação de conformidade está localizada na parte inferior deste produto.

OUTRAS INFORMAÇÕES

Visite creative.com/compliance/katanav2 para obter o guia do usuário, informações de segurança e regulamentares e informações ErP, quando aplicável.

Visite creative.com/support/katanav2 para obter todo o suporte relacionado ao seu produto.

REGISTRO DO PRODUTO

Registrar seu produto garante que você receba o serviço e o suporte ao produto mais adequados disponíveis. Você pode registrar seu produto em www.creative.com/register. Observe que seus direitos de garantia não dependem do registro.

PN: 03MF838000001 Rev A
