Sevenoak SK-MTS100 - Manuál k posuvníku s časosběrem

Abyste měli dobré zkušenosti, přečtěte si prosím podrobný návod k použití níže. Pokud chcete najít další produkty SEVENOAK, chcete se o nás dozvědět více nebo máte další otázky, navštivte naše oficiální webové stránky: www.sevenoak.biz

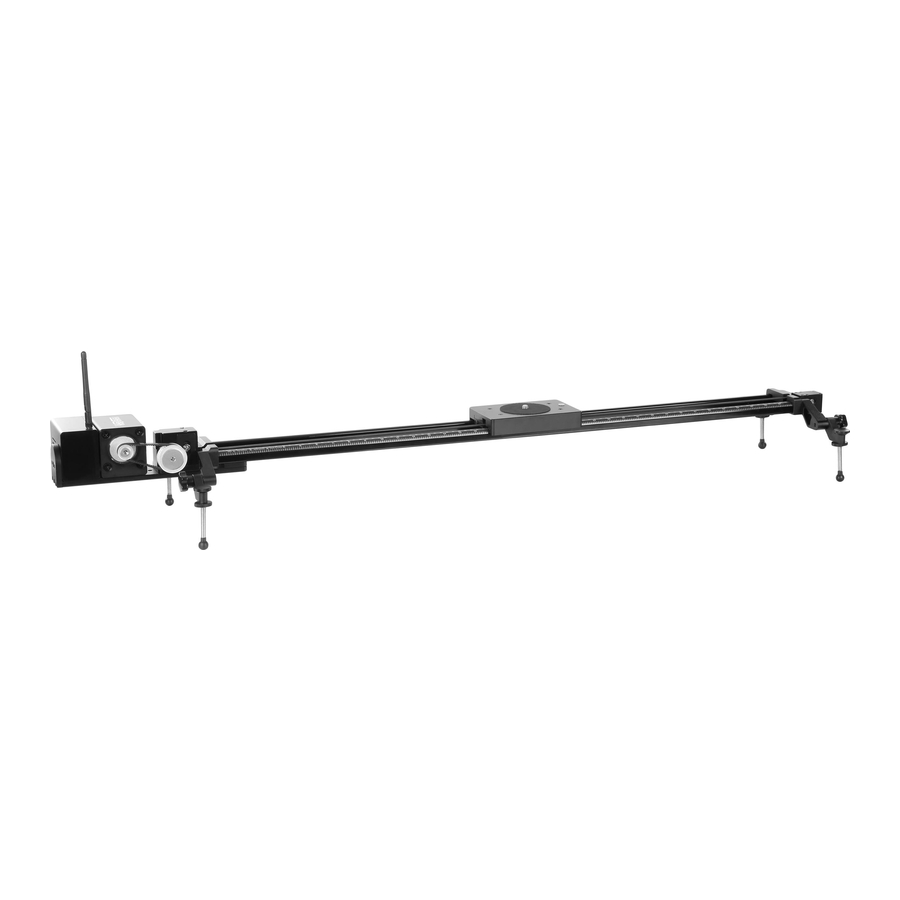

Přehled produktu

SK-MTS100 je motorizovaný posuvník navržený pro vytváření dynamických video a časosběrných fotografických sekvencí s plynulými a přesnými motorizovanými posuvy. Funguje s většinou zrcadlovek, bezzrcadlovek a digitálních filmových kamer s přiloženými kabely pro uvolnění závěrky.

SK-MTS100 se dodává s dálkovým ovladačem, který je s motorizovaným posuvníkem spojen přes 2,4 GHz.

SK-MTS100 podporuje časosběrné snímání, ovládání pohybu a stop motion záběry a všechny tři funkce jsou programovatelné na ovladači nebo v aplikaci. Uživatelé mohou nastavit rychlost motoru, celkový počet snímků, interval atd.

Specifikace

1. Specifikace produktu
   Velikost: 126**26*19cm
   Efektivní pracovní délka: 80cm
   Čistá hmotnost: cca 5,4 kg
2. Provozní podmínky:
   Napájecí napětí: 12V
   Napájecí proud: nad 2A
   Provozní teplota: -20°~ 60°
   Relativní vlhkost: <60%
   Skladovací teplota: -20°~ 40°
   Relativní vlhkost: <40%
3. Jmenovitá nosnost
   Maximální horizontální nosnost: 10KG
   Maximální vertikální nosnost: 4KG

Komponenty

1.
   &
2. Nastavitelné nožičky: výškově nastavitelné a skládací
3. Tělo kolejnice: efektivní pracovní délka 80 cm
4. Štítek s měřítkem: umožňuje snadné měření pohybu kamery pro přesné snímání
5. Port pro ovládání kamery: připojuje a ovládá kameru pomocí dodaného kabelu kamery
6. Posuvná deska: pro montáž kamer a dalšího příslušenství
7. Připojovací port ovládacího kabelu posuvné desky: připojuje ovládací kabel posuvné desky a hlavní ovladač
8. Ovládací kabel posuvné desky: připojuje posuvnou desku a hlavní ovladač
9. Připojovací port kabelu elektromotoru: připojuje kabel motoru a motorovou skříňku
10. Elektrický kabel motoru: připojuje motorovou skříňku a hlavní ovladač
11. Připojovací port kabelu motoru: připojuje kabel motoru a hlavní ovladač
12. Připojovací port ovládacího kabelu posuvné desky: připojuje ovládací kabel posuvné desky a posuvnou desku
13. 12V napájecí port: připojuje 12V vstupní kabel
14. Externí anténa: port transceiveru signálu pro bezdrátový ovladač
15. Hlavní ovladač: připojuje a napájí posuvnou desku
16. Elektrická motorová skříňka: napájí posuvník a hlavní ovladač

Popis dálkového ovladače

17. 2,4GHz anténa
18. Indikátor napájení
19. 2,4GHz indikátor
20. Ovládací joystick
21. Potvrzovací tlačítko
22. Tlačítko Zpět
23. Tlačítko Dolů
24. Tlačítko Nahoru
25. Tlačítko "-"
26. Tlačítko "+"
27. Vypínač
28. Kryt prostoru pro baterie
29. Šrouby krytu prostoru pro baterie

Instalace

Krok 1:
Přesuňte motorovou skříňku a hlavní ovladač blízko k otvorům pro šrouby AB, jak je znázorněno na obrázku níže.

Krok 2:
Použijte dva šrouby M5*16 k uzamčení otvorů pro šrouby A a použijte čtyři šrouby M5*10 k uzamčení otvorů pro šrouby B, šrouby neutahujte, ujistěte se, že se motorová skříňka a hlavní ovladač mohou pohybovat doleva a doprava.

Krok 3:
Upravte polohu motorové skříňky a hlavního ovladače, ujistěte se, že krátký řemen lze správně nainstalovat na ozubená kola, jak je znázorněno na obrázku níže.

Krok 4:
Vytáhněte motorovou skříňku a hlavní ovladač směrem ven, dokud se řemen nenapne, a současně uzamkněte šrouby M5*10 a M5*16.

Jak používat

1. Nainstalujte elektronický posuvník SK-MTS100
   1. Připojte port kabelu motoru a port hlavního ovladače 11 pomocí kabelu motoru .

   2. Připojte port na posuvné desce a port na hlavním ovladači pomocí připojovacího kabelu .


   3. Nastavte kolejnici SK-MTS100 do vhodné výšky nastavením nožiček, nebo ji můžete namontovat na stativ(y) pomocí otvorů pro šrouby 3/8" nebo 1/4" na kolejnici.
   4. Namontujte hlavu stativu (není součástí dodávky) na posuvnou desku pomocí šroubu 3/8" nebo 1/4" na posuvné desce.

   5. Sejměte rychloupínací destičku z hlavy stativu a uzamkněte kameru na rychloupínací destičku, poté uzamkněte rychloupínací destičku na hlavu stativu.

   6. Připojte kameru k SK-MTS100 pomocí správného kabelu kamery přes port na posuvné desce.

   7. Připojte 2,4GHz anténu k základně antény hlavního ovladače a dálkového ovládání.
   8. Připojte 12V napájecí kabel k portu pro napájení. Kompatibilní je 12V DC napájení nebo napájecí zdroj s 12V výstupem. (Poznámka: Sevenoak nedodává k této položce žádnou baterii ani napájecí zdroj.)

Funkce na dálkovém ovládání

1. Boot interface (rozhraní pro spuštění)
   1. Search and Connect the Device (Vyhledat a připojit zařízení):
      Zapněte vypínač na dálkovém ovládání, zapněte slider.
      Vyberte "Search and connect device" (Vyhledat a připojit zařízení) na dálkovém ovládání.
   2. Buzzer SET (Nastavení bzučáku):
      Zapněte nebo vypněte zvukový bzučák (použijte tlačítko +/- pro zapnutí nebo vypnutí).


2. Function edit interface (rozhraní pro úpravu funkcí)


   1. Camera parameter setting options on remote control (Možnosti nastavení parametrů kamery na dálkovém ovládání):
      Tato možnost se používá hlavně k nastavení času ostření, expozičního času a maximálního počtu snímků pro časosběrné snímání.


   2. Motor parameter setting options (Možnosti nastavení parametrů motoru)
      Nastavte rychlost motoru a směr pohybu.


   3. Time-lapse mode setting interface (Rozhraní pro nastavení režimu časosběru)
      Tento režim zahrnuje Time Lapse Mode1 (Režim časosběru 1) a Time Lapse Mode2 (Režim časosběru 2).

      Time Lapse Mode1 Setting interface (Rozhraní pro nastavení režimu časosběru 1)
      Spacing Distance (Vzdálenost mezi snímky): nastavuje interval vzdálenosti pohybu
      Interval Time (Intervalový čas): nastavuje intervalový čas mezi jednotlivými snímky
      Run Distance (Vzdálenost běhu): nastavuje celkovou vzdálenost běhu
      Shot (Snímek): nastavuje celkový počet snímků.

      Time Lapse Mode2 setting interface (Rozhraní pro nastavení režimu časosběru 2)
      Interval (Interval): nastavuje čas mezi jednotlivými snímky
      Rec Time (Čas záznamu): nastavuje celkový čas pro kompletní snímání
      Current Time (Aktuální čas): zobrazuje aktuální čas běhu
      Shot (Snímek): vypočítá počet snímků v systému


   4. Live Motion Mode (Režim živého pohybu)
      Live Motion mode (Režim živého pohybu): zahrnuje Manual Mode (Manuální režim) a Auto mode (Automatický režim)
      Manual Mode (Manuální režim): pro manuální ovládání
      Auto mode (Automatický režim): pro automatický pohyb

      Manual Mode setting interface (Rozhraní pro nastavení manuálního režimu)
      Joystick left → Move left (Joystick vlevo → Pohyb vlevo): posuvná deska se pohybuje doleva
      Joystick right → Move right (Joystick vpravo → Pohyb vpravo): posuvná deska se pohybuje doprava

      Auto Mode setting interface (Rozhraní pro nastavení automatického režimu)
      Joystick Center → Start/Stop (Joystick uprostřed → Start/Stop): spustí nebo zastaví běh, když stisknete joystick
      (Při restartu je směr pohybu posuvné desky stejný jako v předchozím čase, také posuvná deska bude pokračovat v pohybu tam a zpět, dokud nedosáhne další instrukce.)


Jak ladit elektrickou lištu SK-MTS100

1. Připojte napájecí kabel k napájecímu portu hlavního ovladače pro napájení SK-MTS100, zkontrolujte a ujistěte se, že chladicí ventilátor na hlavním ovladači funguje.
2. Zapněte vypínač dálkového ovladače a potvrďte, že indikátor napájení funguje dobře a na displeji se zobrazuje rozhraní pro připojení.


3. Když se rozsvítí modrý indikátor 2.4GHz a na displeji se zobrazí provozní rozhraní, dálkový ovladač se úspěšně připojil k 2.4GHz.
4. Vyberte "Motor Set" (Nastavení motoru) pomocí tlačítek nahoru-dolů, stiskněte "ok" pro vstup do nabídky "Motor Set" (Nastavení motoru), stiskněte "ok" a vyberte SPEED (RYCHLOST), stiskněte "+/-" pro nastavení rychlosti (čím větší hodnota, tím vyšší rychlost) na nejrychlejší a poté opusťte nabídku "Motor Set" (Nastavení motoru). Vyberte "Live Motion Mode" (Režim živého pohybu), stiskněte "ok" pro vstup do nabídky, vyberte "Manual Mode" (Manuální režim) a vstupte do nabídky. Pohybujte joystickem a zkontrolujte, zda se posuvná deska pohybuje dobře nebo ne.
   Opakujte výše uvedený krok a nastavte na nejpomalejší a zkontrolujte, zda se provozní stav zjevně liší od předchozího. Pokud ano, stroj funguje normálně.


5. Stiskněte "Motor Set" (Nastavení motoru) a nastavte na správnou rychlost. Poté vstupte do nabídky "Time Lapse Mode" (Režim časosběru) a vyberte "Time Lapse Mode1" (Režim časosběru 1), stiskněte "Spacing Distance" (Vzdálenost mezi snímky) pomocí tlačítka nahoru-dolů a uvidíte blikat slova. Nastavte doleva a doprava pomocí joysticku. Nastavte vhodnou hodnotu. (Hodnota představuje interval vzdálenosti). Přepněte na "Interval Time" (Intervalový čas) pomocí tlačítka nahoru-dolů, stiskněte "ok". Pomocí tlačítka nahoru-dolů uvidíte blikat slova. Nastavte doleva a doprava na joysticku. Nastavte vhodnou hodnotu. (Hodnota představuje celkovou vzdálenost pohybu). Poté stiskněte ovládací páčku pro resetování hodnot. Stiskněte "start" (start) pro ovládání lišty a zkontrolujte, zda funguje podle nastavených hodnot.


6. Namontujte kameru vybavenou rychloupínací destičkou na posuvnou desku. Připojte posuvnou desku lišty s kamerou pomocí kabelu kamery. Zapněte kameru a nastavte ji do automatického režimu. Zvolte režim "Time Lapse Time2" (Časosběrný čas 2) na dálkovém ovládání, stiskněte "Interval" pomocí tlačítka nahoru-dolů a uvidíte blikat slova. Nastavte doleva a doprava pomocí joysticku. Nastavte vhodnou hodnotu a stiskněte "ok". Stiskněte "Rec Time" (Čas záznamu) pomocí tlačítka nahoru-dolů a uvidíte blikat slova. Nastavte doleva a doprava pomocí joysticku. Nastavte vhodnou hodnotu. Ukončete a stiskněte "Start" (Start) pro kontrolu, zda kamera pořizuje fotografie podle nastavených hodnot.


Použití SK-MTS100 samostatně a se stativy

1. SK-MTS100 lze použít samostatně, jak je znázorněno na obrázku níže.
   Položte SK-MTS100 na rovný povrch/zem, nastavte výšku nožiček, poté nožičky pevně uzamkněte, namontujte kameru a stativ na posuvnou desku, nastavte motor, napájení, dálkové ovládání a kameru, nyní je připravena ke snímání.
   SK-MTS100 lze také použít na svahu nebo vertikálně, ale před snímáním se ujistěte, že je slider a kamera zajištěna.

2. SK-MTS100 lze použít se stativy
   Namontujte SK-MTS100 na stativy pomocí otvorů pro šrouby 1/4" nebo 3/8" na liště. Výšku stativu můžete nastavit podle svých požadavků, nebo můžete nastavit výšku jednoho stativu tak, aby vytvořil svah.
   Bez ohledu na to, zda používáte SK-MTS100 samostatně nebo se stativy, ujistěte se, že je slider a vaše kamera zajištěna. Po snímání nezapomeňte vyjmout kameru ze slideru a odpojit napájení SK-MTS100.


Opatření

1. Před použitím elektrické lišty SK-MTS100 si přečtěte návod.
2. Nepoužívejte SK-MTS100 v kolejnici nebo pod vodou.
3. Nepoužívejte s poškozeným kabelem.
4. Při připojování vodičů věnujte pozornost směru portu.
5. Před použitím SK-MTS100 si přečtěte provozní postupy.
6. Při použití režimů časosběru je lepší použít nízkou rychlost.
7. Maximální pracovní vzdálenost pro dálkové ovládání je 10 metrů, při používání dálkového ovládání nepřekračujte tento rozsah.

Údržba

1. Po použití v deštivém a vlhkém prostředí udržujte SK-MTS100 v čistotě a suchu.
2. Skladujte SK-MTS100 na chladném a suchém místě.
3. Při skladování se dlouhodobě vyhýbejte silnému tlaku na kolejnici.
4. Abyste zabránili ovlivnění výkonu v důsledku nadměrného prachu na povrchu, odstraňte prach po dlouhodobém skladování.
5. Pokud zařízení delší dobu nepoužíváte, přidejte na kolečko trochu oleje.
6. Během přepravy se snažte vyhnout kolizi.
