Sevenoak SK-MTS100 - Руководство пользователя для слайдера с таймлапсом

Чтобы обеспечить вам хороший опыт использования, пожалуйста, внимательно прочитайте подробное руководство пользователя ниже. Если вы хотите найти больше продуктов SEVENOAK, узнать больше о нас или у вас есть дополнительные вопросы, посетите наш официальный сайт: www.sevenoak.biz

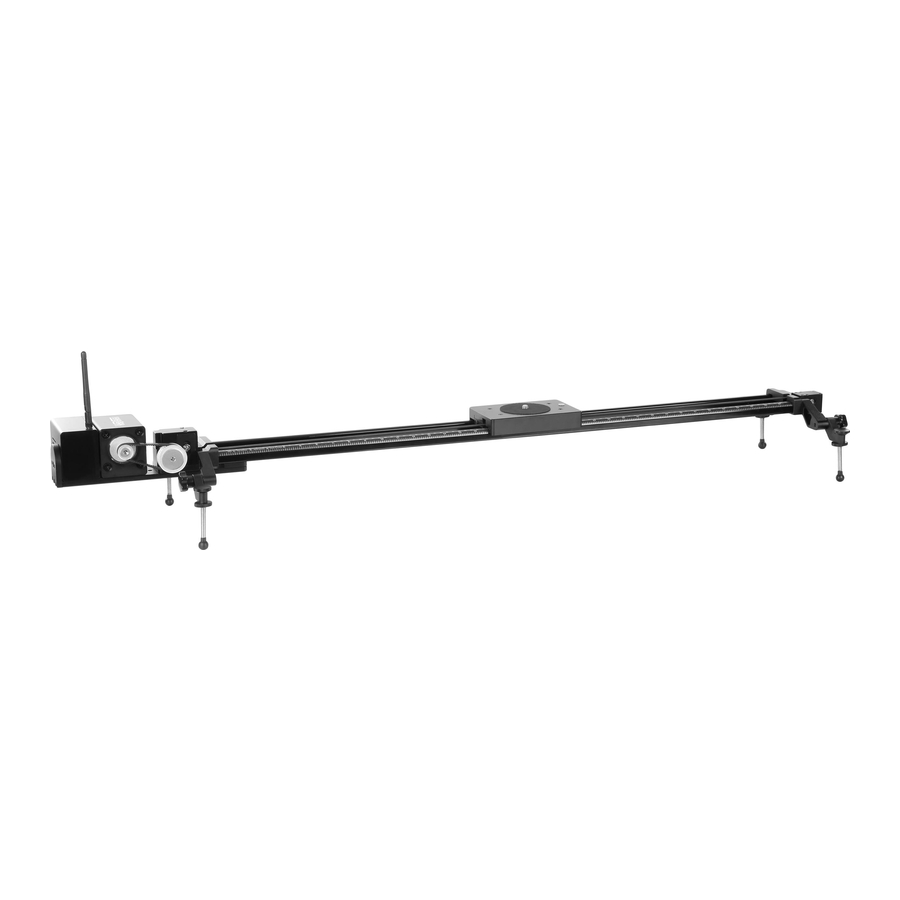

Обзор продукта

SK-MTS100 — это моторизованный слайдер, предназначенный для создания динамичных видео и таймлапс-последовательностей с плавными и точными моторизованными слайдами. Он работает с большинством зеркальных, беззеркальных и цифровых кинокамер с помощью прилагаемых кабелей спуска затвора.

SK-MTS100 поставляется с пультом дистанционного управления, который подключается к моторизованному слайдеру через 2,4 ГГц.

SK-MTS100 поддерживает таймлапс-съемку, управление движением и покадровую съемку, и все три функции программируются на контроллере или в приложении. Пользователи могут устанавливать скорость двигателя, общее количество снимков, интервал времени и т. д.

Характеристики

1. Технические характеристики продукта
   Размер: 126**26*19 см
   Эффективная рабочая длина: 80 см
   Вес нетто: около 5,4 кг
2. Условия эксплуатации:
   Напряжение питания: 12 В
   Ток питания: выше 2A
   Рабочая температура: -20°~ 60°
   Относительная влажность: <60%
   Температура хранения: -20°~ 40°
   Относительная влажность: <40%
3. Номинальная грузоподъемность
   Максимальная горизонтальная грузоподъемность: 10 кг
   Максимальная вертикальная грузоподъемность: 4 кг

Компоненты

1.
   &
2. Регулируемые ножки: регулируемые по высоте и складные
3. Корпус рельса: эффективная рабочая длина 80 см
4. Шкала: позволяет легко измерять перемещение камеры для точной съемки
5. Порт управления камерой: подключает и управляет камерой с помощью прилагаемого кабеля камеры
6. Подвижная площадка: для установки камер и других аксессуаров
7. Порт подключения кабеля управления подвижной площадкой: подключает кабель управления подвижной площадкой и основной контроллер
8. Кабель управления подвижной площадкой: соединяет подвижную площадку и основной контроллер
9. Порт подключения кабеля электродвигателя: соединяет кабель двигателя и блок двигателя
10. Кабель электродвигателя: соединяет блок двигателя и основной контроллер
11. Порт подключения кабеля двигателя: соединяет кабель двигателя и основной контроллер
12. Порт подключения кабеля управления подвижной площадкой: соединяет кабель управления подвижной площадкой и подвижную площадку
13. Порт питания 12 В: подключает кабель питания 12 В
14. Внешняя антенна: порт приемопередатчика сигнала для беспроводного контроллера
15. Основной контроллер: подключает и включает подвижную площадку
16. Блок электродвигателя: включает слайдер и основной контроллер

Описание пульта дистанционного управления

17. Антенна 2,4 ГГц
18. Индикатор питания
19. Индикатор 2,4 ГГц
20. Джойстик управления
21. Кнопка подтверждения
22. Кнопка возврата
23. Кнопка "Вниз"
24. Кнопка "Вверх"
25. Кнопка "-"
26. Кнопка "+"
27. Выключатель питания
28. Крышка батарейного отсека
29. Винты крышки батарейного отсека

Установка

Шаг 1:
Переместите блок двигателя и основной контроллер ближе к отверстиям для винтов AB, как показано на рисунке ниже.

Шаг 2:
Используйте два винта M5*16, чтобы зафиксировать их в отверстиях для винтов A, и используйте четыре винта M5*10, чтобы зафиксировать их в отверстиях для винтов B, не затягивайте винты, убедитесь, что блок двигателя и основной контроллер могут перемещаться влево и вправо.

Шаг 3:
Отрегулируйте положение блока двигателя и основного контроллера, убедитесь, что короткий ремень правильно установлен на шестернях, как показано на рисунке ниже.

Шаг 4:
Потяните блок двигателя и часть основного контроллера наружу, пока ремень не натянется, тем временем зафиксируйте винты M5*10 и M5*16.

Как использовать

1. Установите электронный слайдер SK-MTS100
   1. Соедините порт кабеля двигателя и порт основного контроллера 11 с помощью кабеля двигателя .

   2. Соедините порт на подвижной площадке и порт на основном контроллере с помощью соединительного кабеля .


   3. Установите рельс SK-MTS100 на нужную высоту, отрегулировав ножки, или вы можете установить его на штатив(ы) через отверстия для винтов 3/8" или 1/4" на рельсе.
   4. Установите штативную головку (не входит в комплект) на подвижную площадку с помощью винта 3/8" или 1/4" на подвижной площадке.

   5. Снимите быстросъемную площадку со штативной головки и зафиксируйте камеру на быстросъемной площадке, затем зафиксируйте быстросъемную площадку на штативной головке.

   6. Подключите камеру к SK-MTS100 с помощью правильного кабеля камеры через порт на подвижной площадке.

   7. Прикрепите антенну 2,4 ГГц к основанию антенны основного контроллера и пульта дистанционного управления.
   8. Подключите кабель питания 12 В к порту для питания. Совместимы как источник питания 12 В постоянного тока, так и блок питания с выходом 12 В. (Примечание: Sevenoak не поставляет какие-либо батареи или блоки питания для этого продукта.)

Функции на пульте дистанционного управления

1. Интерфейс загрузки
   1. Поиск и подключение устройства:
      Включите выключатель питания на пульте дистанционного управления, включите слайдер.
      Выберите "Search and connect device" ("Поиск и подключение устройства") на пульте дистанционного управления.
   2. Buzzer SET (Настройка зуммера):
      Включите или выключите звуковой зуммер (используйте кнопки +/- для включения или выключения).


2. Интерфейс редактирования функций


   1. Параметры камеры на пульте дистанционного управления:
      Эта опция в основном используется для настройки времени фокусировки, времени экспозиции и максимального количества снимков для покадровой съемки.


   2. Параметры настройки двигателя
      Настройте скорость двигателя и направление движения.


   3. Интерфейс настройки режима Time-lapse (покадровая съемка)
      Этот режим включает в себя Time Lapse Mode1 (Режим покадровой съемки 1) и Time Lapse Mode2 (Режим покадровой съемки 2).

      Интерфейс настройки Time Lapse Mode1 (Режим покадровой съемки 1)
      Spacing Distance (Расстояние между кадрами): устанавливает интервал расстояния пробега
      Interval Time (Интервал времени): устанавливает интервал времени между каждым снимком
      Run Distance (Расстояние пробега): устанавливает общее расстояние пробега
      Shot (Снимок): устанавливает общее количество снимков.

      Интерфейс настройки Time Lapse Mode2 (Режим покадровой съемки 2)
      Interval (Интервал): устанавливает время между каждой съемкой
      Rec Time (Время записи): устанавливает общее время для завершения съемки
      Current Time (Текущее время): показывает текущее время работы
      Shot (Снимок): вычисляет количество снимков в системе


   4. Live Motion Mode (Режим живого движения)
      Live Motion mode (Режим живого движения): включает в себя Manual Mode (Ручной режим) и Auto mode (Автоматический режим)
      Manual Mode (Ручной режим): для ручного управления
      Auto mode (Автоматический режим): для автоматического движения

      Интерфейс настройки Manual Mode (Ручной режим)
      Joystick left → Move left (Джойстик влево → Движение влево): скользящая пластина перемещается влево
      Joystick right → Move right (Джойстик вправо → Движение вправо): скользящая пластина перемещается вправо

      Интерфейс настройки Auto Mode (Автоматический режим)
      Joystick Center → Start/Stop (Центр джойстика → Старт/Стоп): запускает или останавливает работу при нажатии на джойстик
      (При перезапуске направление движения скользящей пластины такое же, как и в предыдущий раз, также скользящая пластина будет продолжать движение вперед и назад, пока не достигнет следующей инструкции.)


Как отладить электрическую направляющую SK-MTS100

1. Подключите кабель питания к порту питания главного контроллера, чтобы включить SK-MTS100, проверьте и убедитесь, что вентилятор охлаждения на главном контроллере работает.
2. Включите выключатель питания пульта дистанционного управления и убедитесь, что индикатор питания работает нормально, а на экране дисплея отображается интерфейс подключения.


3. Когда загорится синий индикатор 2.4GHz и на экране дисплея отобразится рабочий интерфейс, пульт дистанционного управления успешно подключился к 2.4GHz.
4. Выберите "Motor Set" ("Настройка двигателя"), используя кнопки вверх-вниз, нажмите "ok" ("Ок"), чтобы войти в меню "Motor Set" ("Настройка двигателя"), нажмите "ok" ("Ок") и выберите SPEED (Скорость), нажмите "+/-", чтобы отрегулировать скорость (чем больше значение, тем выше скорость) до максимальной, а затем выйдите из меню "Motor Set" ("Настройка двигателя"). Выберите "Live Motion Mode" ("Режим живого движения"), нажмите "ok" ("Ок"), чтобы войти в меню, выберите "Manual Mode" ("Ручной режим") и войдите в меню. Переместите джойстик, чтобы проверить, хорошо ли движется скользящая пластина.
   Повторите вышеупомянутый шаг и отрегулируйте до самой низкой скорости, и проверьте, отличается ли рабочий статус от предыдущего. Если это так, то машина работает нормально.


5. Нажмите "Motor Set" ("Настройка двигателя") и отрегулируйте до нужной скорости. Затем войдите в меню "Time Lapse Mode" ("Режим покадровой съемки") и выберите "Time Lapse Mode1" ("Режим покадровой съемки 1"), нажмите "Spacing Distance" ("Расстояние между кадрами"), используя кнопку вверх-вниз, и увидите, как мигают слова. Отрегулируйте влево и вправо с помощью джойстика. Установите подходящее значение. (Значение представляет интервал расстояния). Переключитесь на "Interval Time" ("Интервал времени") с помощью кнопки вверх-вниз, нажмите "ok" ("Ок"). Используя кнопку вверх-вниз, увидите, как мигают слова. Отрегулируйте влево и вправо на джойстике. Установите подходящее значение. (Значение представляет общее расстояние перемещения). Затем нажмите на джойстик, чтобы сбросить значения. Нажмите "start" ("Старт"), чтобы запустить направляющую и проверить, работает ли она в соответствии с установленными вами значениями.


6. Установите камеру, оснащенную быстросъемной площадкой, на скользящую пластину. Подключите скользящую пластину направляющей к камере с помощью кабеля камеры. Включите камеру и переведите ее в автоматический режим. Выберите режим "Time Lapse Time2" ("Режим покадровой съемки 2") на пульте дистанционного управления, нажмите "Interval" ("Интервал"), используя кнопку вверх-вниз, и увидите, как мигают слова. Отрегулируйте влево и вправо с помощью джойстика. Установите подходящее значение и нажмите "ok" ("Ок"). Нажмите "Rec Time" ("Время записи"), используя кнопку вверх-вниз, и увидите, как мигают слова. Отрегулируйте влево и вправо с помощью джойстика. Установите подходящее значение. Выйдите и нажмите "Start" ("Старт"), чтобы проверить, делает ли камера фотографии в соответствии с установленными вами значениями.


Использование SK-MTS100 автономно и со штативами

1. SK-MTS100 можно использовать автономно, как показано на рисунке ниже.
   Поместите SK-MTS100 на плоскую поверхность/землю, отрегулируйте высоту ножек, затем плотно зафиксируйте ножки, установите камеру и штатив на скользящую пластину, настройте двигатель, питание, пульт дистанционного управления и камеру, теперь все готово к съемке.
   SK-MTS100 также можно использовать на склоне или вертикально, но перед съемкой убедитесь, что слайдер и камера надежно закреплены.

2. SK-MTS100 можно использовать со штативами
   Установите SK-MTS100 на штативы через отверстия для винтов 1/4" или 3/8" на направляющей. Вы можете регулировать высоту штатива в соответствии с вашими требованиями, или вы можете отрегулировать высоту одного штатива, чтобы сделать наклон.
   Независимо от того, используете ли вы SK-MTS100 автономно или со штативами, убедитесь, что слайдер и ваша камера надежно закреплены. После съемки не забудьте снять камеру со слайдера и отключить питание SK-MTS100.


Меры предосторожности

1. Пожалуйста, обратитесь к руководству перед использованием электрической направляющей SK-MTS100.
2. Не используйте SK-MTS100 в направляющей или под водой.
3. Не используйте с поврежденным проводом.
4. Пожалуйста, обратите внимание на направление порта при подключении проводов.
5. Пожалуйста, ознакомьтесь с инструкциями по эксплуатации SK-MTS100 перед использованием.
6. Лучше использовать низкую скорость при использовании режимов замедленной съемки.
7. Максимальное рабочее расстояние для дистанционного управления составляет 10 метров, пожалуйста, не выходите за пределы этого диапазона при использовании пульта дистанционного управления.

Обслуживание

1. Пожалуйста, держите SK-MTS100 в чистоте и сухости после использования в дождливой и влажной среде.
2. Храните SK-MTS100 в прохладном и сухом месте.
3. Пожалуйста, избегайте сильного давления на направляющую в течение длительного времени при хранении.
4. Чтобы избежать ухудшения характеристик из-за чрезмерного количества пыли на поверхности, пожалуйста, удалите пыль после длительного хранения.
5. Пожалуйста, добавьте немного масла на колесо, если оно не используется в течение длительного периода.
6. Старайтесь избегать столкновений во время транспортировки.

© 2017 Sevenoak inc. Посетите нас в интернете по адресу www.sevenoak.biz
