Sevenoak SK-MTS100 - Time-Lapse жылжытқышының нұсқаулығы

Жақсы тәжірибе алу үшін төмендегі егжей-тегжейлі нұсқаулықты оқып шығыңыз. Егер сіз көбірек SEVENOAK өнімдерін тапқыңыз келсе, біз туралы көбірек білгіңіз келсе немесе қосымша сұрақтарыңыз болса, біздің ресми сайтымызға кіріңіз: www.sevenoak.biz

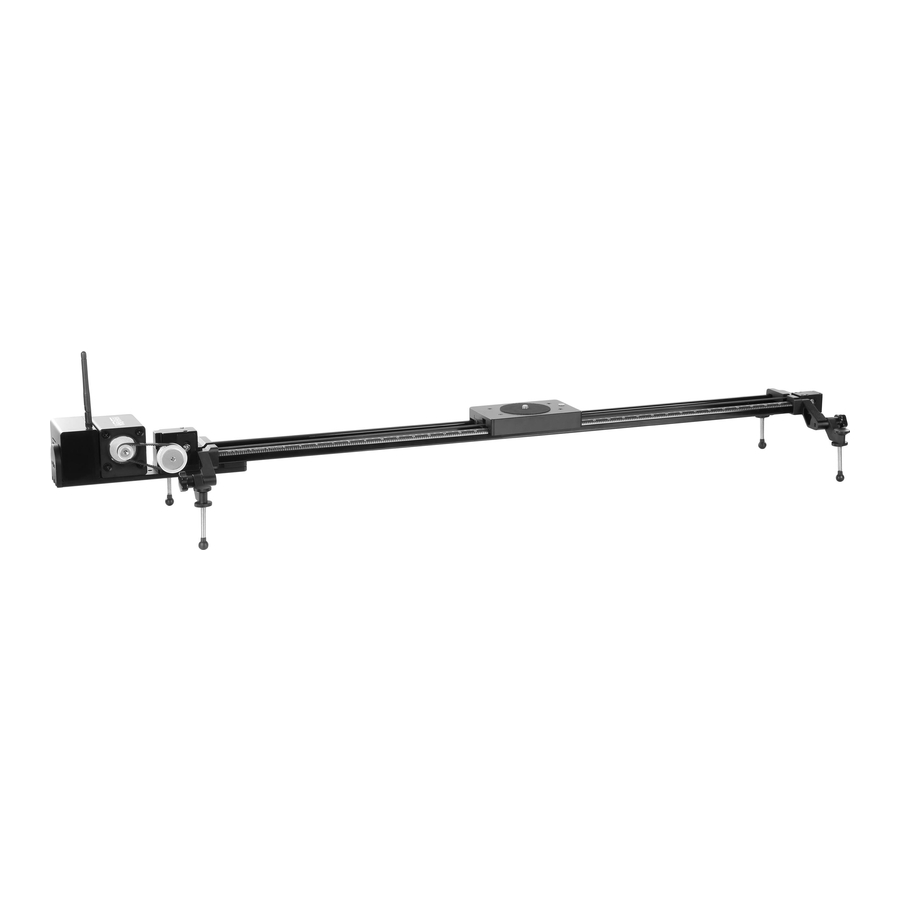

Өнімге шолу

SK-MTS100 — сұйық және дәл моторлы слайдтармен динамикалық бейне және уақыт аралығындағы фотосуреттерді жасауға арналған моторлы жылжытқыш. Ол көптеген DSLR, айнасыз және сандық кинокамералармен бірге келетін ысырманы босату кабельдерімен жұмыс істейді.

SK-MTS100 2,4 ГГц арқылы моторлы жылжытқышпен қосылған қашықтан басқару құралымен бірге келеді.

SK-MTS100 уақыт аралығындағы түсіруді, қозғалысты басқаруды және қозғалысты тоқтату кадрларын қолдайды және барлық үш функцияны контроллерде немесе қосымшада бағдарламалауға болады, пайдаланушылар қозғалтқыш жылдамдығын, түсірудің жалпы санын, аралық уақытын және т.б. орната алады.

Техникалық сипаттамалар

1. Өнімнің техникалық сипаттамалары
   Өлшемі: 126**26*19cm
   Тиімді жұмыс ұзындығы: 80cm
   Таза салмағы: шамамен 5.4KG
2. Жұмыс шарттары:
   Қуат көзінің кернеуі: 12V
   Қуат көзінің тогы: 2A-дан жоғары
   Жұмыс температурасы: -20°~ 60°
   Салыстырмалы ылғалдылық: <60%
   Сақтау температурасы: -20°~ 40°
   Салыстырмалы ылғалдылық: <40%
3. Номиналды жүк көтергіштігі
   Көлденең максималды жүк көтергіштігі: 10KG
   Тік максималды жүк көтергіштігі: 4KG

Компоненттер

1.
   &
2. Реттелетін тіректер: биіктігі реттелетін және жиналмалы
3. Рельс корпусы: тиімді жұмыс ұзындығы 80 см
4. Масштабты жапсырма: камераның қозғалысын дәл түсіру үшін оңай өлшеуге мүмкіндік береді
5. Камераны басқару порты: камераны берілген камера кабелі арқылы қосады және басқарады
6. Жылжымалы тақта: камераларды және басқа керек-жарақтарды орнатуға арналған
7. Жылжымалы тақтаны басқару кабелін қосу порты: жылжымалы тақтаны басқару кабелін және негізгі контроллерді қосады
8. Жылжымалы тақтаны басқару кабелі: жылжымалы тақтаны және негізгі контроллерді қосады
9. Электр қозғалтқышының кабелін қосу порты: қозғалтқыш кабелін және қозғалтқыш қорабын қосады
10. Электр қозғалтқышының кабелі: қозғалтқыш қорабын және негізгі контроллерді қосады
11. Қозғалтқыш кабелін қосу порты: қозғалтқыш кабелін және негізгі контроллерді қосады
12. Жылжымалы тақтаны басқару кабелін қосу порты: жылжымалы тақтаны басқару кабелін және жылжымалы тақтаны қосады
13. 12V қуат көзі порты: 12V кіріс кабелін қосады
14. Сыртқы антенна: сымсыз контроллерге арналған сигнал қабылдағыш порты
15. Негізгі контроллер: жылжымалы тақтаны қосады және қуат береді
16. Электр қозғалтқышының қорабы: жылжытқышқа және негізгі контроллерге қуат береді

Қашықтан басқару құралының сипаттамасы

17. 2.4GHz антеннасы
18. Қуат индикаторы
19. 2.4GHz индикаторы
20. Басқару джойстигі
21. Растау батырмасы
22. Қайтару батырмасы
23. Төмен батырмасы
24. Жоғары батырмасы
25. "-" батырмасы
26. "+" батырмасы
27. Қуат қосқышы
28. Батарея бөлімінің қақпағы
29. Батарея бөлімінің қақпағының бұрандалары

Орнату

1-қадам:
Төмендегі суретте көрсетілгендей, қозғалтқыш қорабы мен негізгі контроллерді AB бұранда тесіктеріне жақын жылжытыңыз.

2-қадам:
A бұранда тесіктеріне бекіту үшін екі M5*16 бұрандасын және B бұранда тесіктеріне бекіту үшін төрт M5*10 бұрандасын пайдаланыңыз, бұрандаларды қатайтпаңыз, қозғалтқыш қорабы мен негізгі контроллердің солға және оңға жылжуын қамтамасыз етіңіз.

3-қадам:
Қозғалтқыш қорабы мен негізгі контроллердің орнын реттеңіз, қысқа белдіктің төмендегі суретте көрсетілгендей тісті дөңгелектерге дұрыс орнатылуын қамтамасыз етіңіз.

4-қадам:
Белдік қатайғанша қозғалтқыш қорабы мен негізгі контроллер бөлігін сыртқа қарай тартыңыз, сонымен бірге M5*10 және M5*16 бұрандаларын бекітіңіз.

Қалай пайдалану керек

1. SK-MTS100 электронды жылжытқышын орнатыңыз
   1. Қозғалтқыш кабелінің портын және негізгі контроллердің 11 портын қозғалтқыш кабелін пайдаланып қосыңыз.

   2. Жылжымалы тақтадағы портын және негізгі контроллердегі портын қосу кабелін пайдаланып қосыңыз.


   3. SK-MTS100 рельсін тіректерді реттеу арқылы тиісті биіктікке орнатыңыз немесе оны рельстегі 3/8" немесе 1/4" бұранда тесіктері арқылы штативке(терге) орната аласыз.
   4. Штатив басын (жинаққа кірмейді) жылжымалы тақтадағы 3/8" немесе 1/4" бұранда арқылы жылжымалы тақтаға орнатыңыз.

   5. Штатив басынан жылдам босату тақтасын алыңыз және камераны жылдам босату тақтасына бекітіңіз, содан кейін жылдам босату тақтасын штатив басына бекітіңіз.

   6. Камераны жылжымалы тақтадағы порты арқылы дұрыс камера кабелін пайдаланып SK-MTS100-ге қосыңыз.

   7. 2,4 ГГц антеннасын негізгі контроллер мен қашықтан басқару пультінің антенна негізіне бекітіңіз.
   8. Қуат көзі үшін 12V қуат көзі кабелін портына қосыңыз. 12V тұрақты ток қуаты немесе 12V шығысы бар қуат блогы да үйлесімді. (Ескертпе: Sevenoak бұл элемент үшін ешқандай батарея немесе қуат блогын жеткізбейді.)

Қашықтан басқару пультіндегі функциялар

1. Жүктеу интерфейсі
   1. Құрылғыны іздеу және қосу:
      Қашықтан басқару пультіндегі қуат қосқышын қосыңыз, жылжытқышты қосыңыз.
      Қашықтан басқару пультінде "Search and connect device" (Құрылғыны іздеу және қосу) тармағын таңдаңыз.
   2. Buzzer SET (Дыбыс сигналын орнату):
      Дыбыс сигналын қосу немесе өшіру (+/- түймелерін пайдаланып ON (ҚОСУ) немесе OFF (ӨШІРУ)).


2. Функцияны өңдеу интерфейсі


   1. Қашықтан басқару пультіндегі камера параметрлерін орнату опциялары:
      Бұл опция негізінен фокустау уақытын, экспозиция уақытын және таймлапс түсірілімі үшін кадрлардың максималды санын орнату үшін қолданылады.


   2. Мотор параметрін орнату опциялары
      Мотор жылдамдығы мен қозғалыс бағытын орнатыңыз.


   3. Таймлапс режимін орнату интерфейсі
      Бұл режимге Time Lapse Mode1 (Таймлапс режимі 1) және Time Lapse Mode2 (Таймлапс режимі 2) кіреді.

      Time Lapse Mode1 (Таймлапс режимі 1) параметрін орнату интерфейсі
      Spacing Distance (Аралық қашықтық): аралық жүгіру қашықтығын орнатады
      Interval Time (Аралық уақыт): әрбір кадр арасындағы аралық уақытты орнатады
      Run Distance (Жүгіру қашықтығы): жалпы жүгіру қашықтығын орнатады
      Shot (Кадр): кадрлардың жалпы санын орнатады.

      Time Lapse Mode2 (Таймлапс режимі 2) параметрін орнату интерфейсі
      Interval (Аралық): әрбір түсірілім арасындағы уақытты орнатады
      Rec Time (Жазу уақыты): толық түсірілімге арналған жалпы уақытты орнатады
      Current Time (Ағымдағы уақыт): жүгірудің ағымдағы уақытын көрсетеді
      Shot (Кадр): жүйедегі кадрлар санын есептейді


   4. Live Motion Mode (Тікелей қозғалыс режимі)
      Live Motion mode (Тікелей қозғалыс режимі): Manual Mode (Қолмен режим) және Auto mode (Автоматты режим) кіреді
      Manual Mode (Қолмен режим): қолмен басқаруға арналған
      Auto mode (Автоматты режим): автоматты қозғалысқа арналған

      Manual Mode (Қолмен режим) параметрін орнату интерфейсі
      Joystick left (джойстик солға) → Move left (солға жылжыту): жылжымалы тақта солға жылжиды
      Joystick right (джойстик оңға) → Move right (оңға жылжыту): жылжымалы тақта оңға жылжиды

      Auto Mode (Автоматты режим) параметрін орнату интерфейсі
      Joystick Center (джойстик ортасы) → Start/Stop (Бастау/Тоқтату): джойстикті басқан кезде жүгіруді бастайды немесе тоқтатады
      (Қайта іске қосқан кезде, жылжымалы тақтаның жүгіру бағыты алдыңғы уақытпен бірдей болады, сонымен қатар жылжымалы тақта келесі нұсқауға жеткенше алға және артқа қозғалысын жалғастырады.)


SK-MTS100 электр рельсін қалай жөндеуге болады

1. SK-MTS100 құрылғысын қосу үшін қуат сымын негізгі контроллердің қуат портына қосыңыз, негізгі контроллердегі салқындату желдеткішінің жұмыс істеп тұрғанын тексеріңіз және растаңыз.
2. Қашықтан басқару пультінің қуат қосқышын қосыңыз және қуат индикаторының жақсы жұмыс істейтінін және дисплей экранында қосылым интерфейсі көрсетілетінін растаңыз.


3. Көк 2.4GHz индикаторы жанғанда және дисплей экранында жұмыс интерфейсі көрсетілгенде, қашықтан басқару пульті 2.4GHz-пен қосылуға сәтті болды.
4. Жоғары-төмен түймелерін пайдаланып "Motor Set" (Моторды орнату) тармағын таңдаңыз, "Motor Set" (Моторды орнату) мәзіріне кіру үшін "ok" (жарайды) түймесін басыңыз, "ok" (жарайды) түймесін басып, SPEED (ЖЫЛДАМДЫҚ) тармағын таңдаңыз, жылдамдықты реттеу үшін "+/-" түймесін басыңыз (мәні неғұрлым үлкен болса, жылдамдық соғұрлым жоғары болады) ең жылдамға дейін, содан кейін "Motor Set" (Моторды орнату) мәзірінен шығыңыз. "Live Motion Mode" (Тікелей қозғалыс режимі) тармағын таңдаңыз, мәзірге кіру үшін "ok" (жарайды) түймесін басыңыз, "Manual Mode" (Қолмен режим) тармағын таңдап, мәзірге кіріңіз. Жылжымалы тақтаның жақсы қозғалатынын немесе қозғалмайтынын тексеру үшін джойстикті жылжытыңыз.
   Жоғарыда аталған қадамды қайталаңыз және ең баяуға реттеңіз және жұмыс күйінің алдыңғысынан айтарлықтай ерекшеленетінін тексеріңіз. Егер солай болса, машина қалыпты жұмыс істейді.


5. "Motor Set" (Моторды орнату) түймесін басып, тиісті жылдамдыққа реттеңіз. Содан кейін "Time Lapse Mode" (Таймлапс режимі) мәзіріне кіріп, "Time Lapse Mode1" (Таймлапс режимі 1) тармағын таңдаңыз, жоғары-төмен түймесін пайдаланып "Spacing Distance" (Аралық қашықтық) түймесін басыңыз және сөздердің жыпылықтап тұрғанын көріңіз. Джойстикті пайдаланып солға және оңға реттеңіз. Тиісті мәнді орнатыңыз. (Мән аралық қашықтықты білдіреді). Жоғары-төмен түймесі арқылы "Interval Time" (Аралық уақыт) тармағына ауысыңыз, "ok" (жарайды) түймесін басыңыз. Жоғары-төмен түймесін пайдаланып, сөздердің жыпылықтап тұрғанын көріңіз. Джойстикте солға және оңға реттеңіз. Тиісті мәнді орнатыңыз. (Мән жалпы қозғалыс қашықтығын білдіреді). Содан кейін мәндерді қалпына келтіру үшін басқару таяқшасын басыңыз. Рельсті іске қосу үшін "start" (бастау) түймесін басыңыз және ол сіз орнатқан мәндерге сәйкес жұмыс істейтінін тексеріңіз.


6. Жылдам босату тақтасымен жабдықталған камераны жылжымалы тақтаға орнатыңыз. Камера кабелін пайдаланып рельсті жылжымалы тақтасын камерамен қосыңыз. Камераны қосыңыз және оны автоматты режимге реттеңіз. Қашықтан басқару пультінде "Time Lapse Time2" (Таймлапс уақыты 2) режимін таңдаңыз, жоғары-төмен түймесін пайдаланып "Interval" (Аралық) түймесін басыңыз және сөздердің жыпылықтап тұрғанын көріңіз. Джойстикті пайдаланып солға және оңға реттеңіз. Тиісті мәнді орнатып, "ok" (жарайды) түймесін басыңыз. Жоғары-төмен түймесін пайдаланып "Rec Time" (Жазу уақыты) түймесін басыңыз және сөздердің жыпылықтап тұрғанын көріңіз. Джойстикті пайдаланып солға және оңға реттеңіз. Тиісті мәнді орнатыңыз. Шығып, камераның сіз орнатқан мәндерге сәйкес фотосуреттер түсіретінін тексеру үшін "Start" (Бастау) түймесін басыңыз.


SK-MTS100 құрылғысын дербес және штативтермен пайдалану

1. SK-MTS100 құрылғысын төмендегі суретте көрсетілгендей дербес пайдалануға болады.
   SK-MTS100 құрылғысын тегіс бетке/жерге қойыңыз, аяқтардың биіктігін реттеңіз, содан кейін аяқтарды мықтап бекітіңіз, камера мен штативті жылжымалы тақтаға орнатыңыз, моторды, қуатты, қашықтан басқару пультін және камераны орнатыңыз, енді түсіруге дайынсыз.
   SK-MTS100 құрылғысын көлбеуде де немесе тігінен де пайдалануға болады, бірақ түсірмес бұрын жылжытқыш пен камераның бекітілгеніне көз жеткізіңіз.

2. SK-MTS100 құрылғысын штативтермен пайдалануға болады
   SK-MTS100 құрылғысын рельстегі 1/4" немесе 3/8" бұрандалы тесіктер арқылы штативтерге орнатыңыз. Штатив биіктігін талаптарыңызға сәйкес реттей аласыз немесе көлбеу жасау үшін бір штативтің биіктігін реттей аласыз.
   SK-MTS100 құрылғысын дербес немесе штативтермен пайдалансаңыз да, жылжытқыш пен камераңыздың бекітілгеніне көз жеткізіңіз. Түсірілімнен кейін камераңызды жылжытқыштан алып тастауды және SK-MTS100 құрылғысының қуатын өшіруді ұмытпаңыз.


Сақтық шаралары

1. SK-MTS100 электр рельсін қолданар алдында нұсқаулықты қараңыз.
2. SK-MTS100-ді рельсте немесе су астында пайдаланбаңыз.
3. Зақымдалған сыммен пайдаланбаңыз.
4. Сымдарды жалғаған кезде порттың бағытына назар аударыңыз.
5. SK-MTS100-ді қолданар алдында оның жұмыс істеу тәртібімен танысып шығыңыз.
6. Уақыт аралығы режимін пайдаланғанда төмен жылдамдықты қолданған дұрыс.
7. Қашықтан басқару пультінің максималды жұмыс қашықтығы 10 метрді құрайды, қашықтан басқару пультін пайдалану кезінде осы ауқымнан асып кетпеңіз.

Техникалық қызмет көрсету

1. Жаңбырлы және ылғалды ортада пайдаланғаннан кейін SK-MTS100-ді таза және құрғақ күйде сақтаңыз.
2. SK-MTS100-ді салқын және құрғақ жерде сақтаңыз.
3. Сақтау кезінде рельске ұзақ уақыт бойы қатты қысым жасаудан аулақ болыңыз.
4. Бетінде шаңның көп болуына байланысты өнімділігіне әсер етпеу үшін, ұзақ уақыт сақтағаннан кейін шаңды кетіріңіз.
5. Ұзақ уақыт пайдаланылмаса, дөңгелекке аздап май жағыңыз.
6. Тасымалдау кезінде соқтығысудан аулақ болуға тырысыңыз.
