Sevenoak SK-MTS100 - Instrukcja obsługi suwaka poklatkowego

Aby zapewnić Państwu dobre doświadczenia, prosimy o zapoznanie się ze szczegółową instrukcją obsługi poniżej. Jeśli chcesz znaleźć więcej produktów SEVENOAK, dowiedzieć się więcej o nas lub masz dodatkowe pytania, odwiedź naszą oficjalną stronę internetową: www.sevenoak.biz

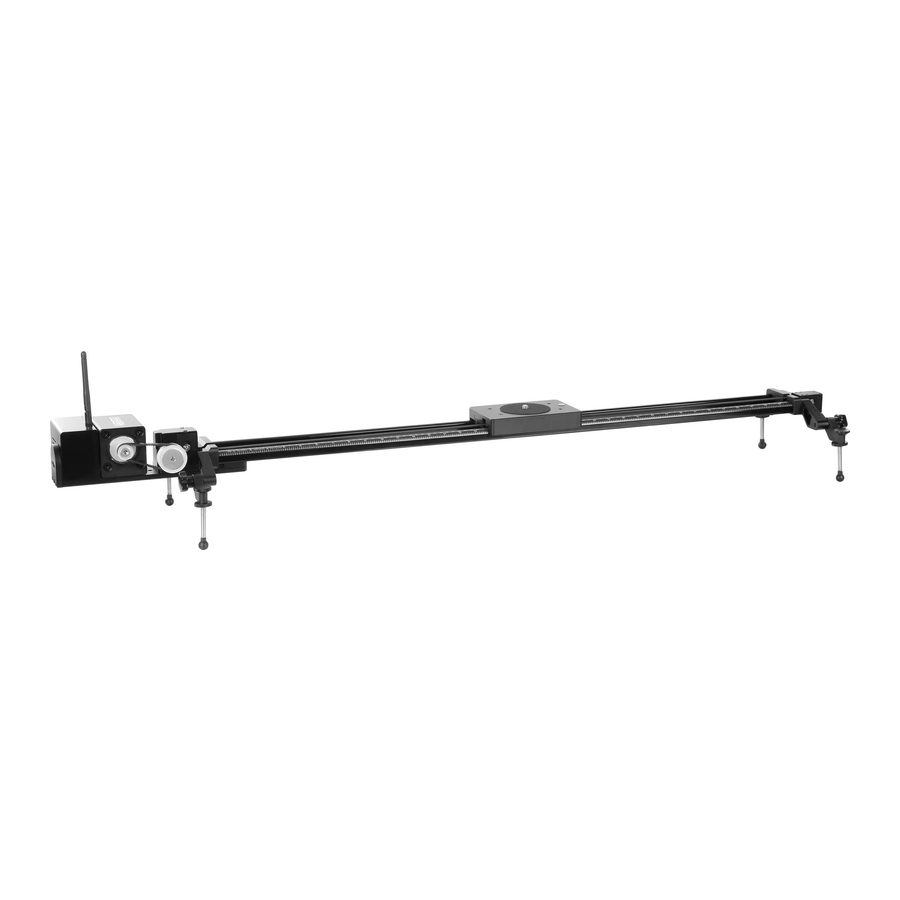

Przegląd produktu

SK-MTS100 to zmotoryzowany suwak przeznaczony do tworzenia dynamicznych sekwencji wideo i fotografii poklatkowej z płynnymi i precyzyjnymi zmotoryzowanymi przesuwami. Współpracuje z większością lustrzanek cyfrowych, bezlusterkowców i cyfrowych kamer filmowych za pomocą dołączonych kabli wyzwalających migawkę.

SK-MTS100 jest dostarczany z pilotem, który jest połączony ze zmotoryzowanym suwakiem za pośrednictwem 2,4 GHz.

SK-MTS100 obsługuje zdjęcia poklatkowe, kontrolę ruchu i ujęcia stop motion, a wszystkie trzy funkcje można programować na kontrolerze lub w aplikacji. Użytkownicy mogą ustawić prędkość silnika, całkowitą liczbę zdjęć, czas interwału itp.

Specyfikacje

1. Specyfikacje produktu
   Rozmiar: 126**26*19cm
   Efektywna długość robocza: 80cm
   Waga netto: około 5,4 kg
2. Warunki pracy:
   Napięcie zasilania: 12V
   Prąd zasilania: powyżej 2A
   Temperatura pracy: -20°~ 60°
   Wilgotność względna: <60%
   Temperatura przechowywania: -20°~ 40°
   Wilgotność względna: <40%
3. Znamionowa nośność
   Maksymalna nośność pozioma: 10KG
   Maksymalna nośność pionowa: 4KG

Komponenty

1.
   &
2. Regulowane nóżki: regulacja wysokości i składane
3. Korpus szyny: efektywna długość robocza 80cm
4. Naklejka ze skalą: umożliwia łatwy pomiar ruchu kamery w celu precyzyjnego fotografowania
5. Port sterowania kamerą: łączy i steruje kamerą za pomocą dostarczonego kabla do kamery
6. Płyta przesuwna: do montażu kamer i innych akcesoriów
7. Port podłączenia kabla sterującego płytą przesuwną: łączy kabel sterujący płytą przesuwną i główny kontroler
8. Kabel sterujący płytą przesuwną: łączy płytę przesuwną i główny kontroler
9. Port podłączenia kabla silnika elektrycznego: łączy kabel silnika i skrzynkę silnika
10. Kabel silnika elektrycznego: łączy skrzynkę silnika i główny kontroler
11. Port podłączenia kabla silnika: łączy kabel silnika i główny kontroler
12. Port podłączenia kabla sterującego płytą przesuwną: łączy kabel sterujący płytą przesuwną i płytę przesuwną
13. Port zasilania 12V: łączy kabel wejściowy 12V
14. Antena zewnętrzna: port nadawczo-odbiorczy sygnału dla kontrolera bezprzewodowego
15. Główny kontroler: łączy i zasila płytę przesuwną
16. Skrzynka silnika elektrycznego: zasila suwak i główny kontroler

Opis pilota zdalnego sterowania

17. Antena 2,4 GHz
18. Wskaźnik zasilania
19. Wskaźnik 2,4 GHz
20. Joystick sterujący
21. Przycisk potwierdzenia
22. Przycisk powrotu
23. Przycisk w dół
24. Przycisk w górę
25. Przycisk "-"
26. Przycisk "+"
27. Włącznik zasilania
28. Pokrywa komory baterii
29. Śruby pokrywy komory baterii

Instalacja

Krok 1:
Przesuń skrzynkę silnika i główny kontroler blisko otworów na śruby AB, jak pokazano na poniższym rysunku.

Krok 2:
Użyj dwóch śrub M5*16, aby zablokować otwory na śruby A, i użyj czterech śrub M5*10, aby zablokować otwory na śruby B, nie dokręcaj śrub, upewnij się, że skrzynka silnika i główny kontroler mogą przesuwać się w lewo i w prawo.

Krok 3:
Dostosuj położenie skrzynki silnika i głównego kontrolera, upewnij się, że krótki pasek można prawidłowo zamontować na zębatkach, jak pokazano na poniższym rysunku.

Krok 4:
Pociągnij skrzynkę silnika i główny kontroler na zewnątrz, aż pasek zostanie napięty, jednocześnie zablokuj śruby M5*10 i M5*16.

Jak używać

1. Zainstaluj elektroniczny suwak SK-MTS100
   1. Podłącz port kabla silnika i port głównego kontrolera 11 za pomocą kabla silnika .

   2. Podłącz port na płycie przesuwnej i port na głównym kontrolerze za pomocą kabla połączeniowego .


   3. Ustaw szynę SK-MTS100 na odpowiedniej wysokości, regulując nóżki, lub możesz zamontować ją na statywie(ach) za pomocą otworów na śruby 3/8" lub 1/4" na szynie.
   4. Zamontuj głowicę statywu (brak w zestawie) na płycie przesuwnej za pomocą śruby 3/8" lub 1/4" na płycie przesuwnej.

   5. Zdejmij płytkę szybkiego zwalniania z głowicy statywu i zablokuj kamerę na płytce szybkiego zwalniania, a następnie zablokuj płytkę szybkiego zwalniania na głowicy statywu.

   6. Podłącz kamerę do SK-MTS100 za pomocą odpowiedniego kabla kamery przez port na płycie przesuwnej.

   7. Przymocuj antenę 2,4 GHz do podstawy anteny głównego kontrolera i pilota zdalnego sterowania.
   8. Podłącz kabel zasilający 12V do portu w celu zasilania. Kompatybilne są zarówno zasilanie 12V DC, jak i zasilacz z wyjściem 12V. (Uwaga: Sevenoak nie dostarcza żadnych baterii ani zasilaczy do tego produktu.)

Funkcje na pilocie zdalnego sterowania

1. Interfejs uruchamiania
   1. Wyszukaj i podłącz urządzenie:
      Włącz przełącznik zasilania na pilocie, włącz suwak.
      Wybierz "Search and connect device" (Wyszukaj i podłącz urządzenie) na pilocie.
   2. Ustawienie brzęczyka:
      Włącz lub wyłącz brzęczyk audio (użyj przycisku +/- aby włączyć lub wyłączyć).


2. Interfejs edycji funkcji


   1. Opcje ustawień parametrów kamery na pilocie:
      Ta opcja służy głównie do ustawiania czasu ostrości, czasu ekspozycji i maksymalnej liczby zdjęć do zdjęć poklatkowych.


   2. Opcje ustawień parametrów silnika
      Ustaw prędkość silnika i kierunek ruchu.


   3. Interfejs ustawień trybu Time-lapse (poklatkowy)
      Ten tryb obejmuje Time Lapse Mode1 i Time Lapse Mode2.

      Interfejs ustawień Time Lapse Mode1
      Spacing Distance (Odległość odstępu): ustawia interwał odległości biegu
      Interval Time (Czas interwału): ustawia czas interwału między każdym zdjęciem
      Run Distance (Dystans biegu): ustawia całkowity dystans biegu
      Shot (Zdjęcie): ustawia całkowitą liczbę zdjęć.

      Interfejs ustawień Time Lapse Mode2
      Interval (Interwał): ustawia czas między każdym zdjęciem
      Rec Time (Czas nagrywania): ustawia całkowity czas pełnego nagrywania
      Current Time (Aktualny czas): pokazuje aktualny czas działania
      Shot (Zdjęcie): oblicza liczbę zdjęć w systemie


   4. Live Motion Mode (Tryb ruchu na żywo)
      Live Motion mode (Tryb ruchu na żywo): obejmuje Manual Mode (Tryb ręczny) i Auto mode (Tryb automatyczny)
      Manual Mode (Tryb ręczny): do obsługi ręcznej
      Auto mode (Tryb automatyczny): do automatycznego ruchu

      Interfejs ustawień Manual Mode (Tryb ręczny)
      Joystick left → Move left (Joystick w lewo → Przesuń w lewo): płyta przesuwna przesuwa się w lewo
      Joystick right → Move right (Joystick w prawo → Przesuń w prawo): płyta przesuwna przesuwa się w prawo

      Interfejs ustawień Auto Mode (Tryb automatyczny)
      Joystick Center → Start/Stop (Joystick na środku → Start/Stop): uruchamia lub zatrzymuje działanie po naciśnięciu joysticka
      (Podczas ponownego uruchomienia kierunek ruchu płyty przesuwnej jest taki sam jak poprzednio, a płyta przesuwna będzie kontynuować ruch w przód i w tył, aż do osiągnięcia następnej instrukcji.)


Jak debugować szynę elektryczną SK-MTS100

1. Podłącz kabel zasilający do portu zasilania głównego kontrolera, aby zasilić SK-MTS100, sprawdź i upewnij się, że wentylator chłodzący na głównym kontrolerze działa.
2. Włącz przełącznik zasilania pilota i upewnij się, że wskaźnik zasilania działa prawidłowo, a ekran wyświetla interfejs połączenia.


3. Gdy niebieski wskaźnik 2.4GHz zaświeci się, a ekran wyświetli interfejs operacyjny, oznacza to, że pilot pomyślnie połączył się z 2.4GHz.
4. Wybierz "Motor Set" (Ustawienia silnika) za pomocą przycisków góra-dół, naciśnij "ok", aby wejść do menu "Motor Set" (Ustawienia silnika), naciśnij "ok" i wybierz SPEED (PRĘDKOŚĆ), naciśnij "+/-", aby dostosować prędkość (im większa wartość, tym większa prędkość) do najszybszej, a następnie wyjdź z menu "Motor Set" (Ustawienia silnika). Wybierz "Live Motion Mode" (Tryb ruchu na żywo), naciśnij "ok", aby wejść do menu, wybierz "Manual Mode" (Tryb ręczny) i wejdź do menu. Przesuń joystick, aby sprawdzić, czy płyta przesuwna porusza się prawidłowo, czy nie.
   Powtórz powyższy krok i dostosuj do najwolniejszej prędkości i sprawdź, czy stan działania jest wyraźnie inny od poprzedniego. Jeśli tak, urządzenie działa normalnie.


5. Naciśnij "Motor Set" (Ustawienia silnika) i dostosuj do odpowiedniej prędkości. Następnie wejdź do menu "Time Lapse Mode" (Tryb poklatkowy) i wybierz "Time Lapse Mode1", naciśnij "Spacing Distance" (Odległość odstępu) za pomocą przycisku góra-dół i zobacz migające słowa. Dostosuj w lewo i w prawo za pomocą joysticka. Ustaw odpowiednią wartość. (Wartość reprezentuje odległość interwału). Przejdź do "Interval Time" (Czas interwału) za pomocą przycisku góra-dół, naciśnij "ok". Używając przycisku góra-dół, zobacz migające słowa. Dostosuj w lewo i w prawo na joysticku. Ustaw odpowiednią wartość. (Wartość reprezentuje całkowitą odległość ruchu). Następnie naciśnij drążek sterowy, aby zresetować wartości. Naciśnij "start" (start), aby uruchomić szynę i sprawdź, czy działa zgodnie z ustawionymi wartościami.


6. Zamontuj kamerę wyposażoną w płytkę szybkiego zwalniania na płycie przesuwnej. Podłącz płytę przesuwną szyny z kamerą za pomocą kabla kamery. Włącz kamerę i ustaw ją w tryb automatyczny. Wybierz tryb "Time Lapse Time2" na pilocie, naciśnij "Interval" (Interwał) za pomocą przycisku góra-dół i zobacz migające słowa. Dostosuj w lewo i w prawo za pomocą joysticka. Ustaw odpowiednią wartość i naciśnij "ok". Naciśnij "Rec Time" (Czas nagrywania) za pomocą przycisku góra-dół i zobacz migające słowa. Dostosuj w lewo i w prawo za pomocą joysticka. Ustaw odpowiednią wartość. Wyjdź i naciśnij "Start" (Start), aby sprawdzić, czy kamera robi zdjęcia zgodnie z ustawionymi wartościami.


Używanie SK-MTS100 samodzielnie i ze statywami

1. SK-MTS100 może być używany samodzielnie, jak pokazano na poniższym rysunku.
   Umieść SK-MTS100 na płaskiej powierzchni/podłożu, dostosuj wysokość nóżek, a następnie mocno je zablokuj, zamontuj kamerę i statyw na płycie przesuwnej, ustaw silnik, zasilanie, pilota i kamerę, i jest gotowy do fotografowania.
   SK-MTS100 może być również używany na zboczu lub pionowo, ale upewnij się, że suwak i kamera są zabezpieczone przed fotografowaniem.

2. SK-MTS100 może być używany ze statywami
   Zamontuj SK-MTS100 na statywach za pomocą otworów na śruby 1/4" lub 3/8" na szynie. Możesz dostosować wysokość statywu zgodnie z własnymi wymaganiami lub możesz dostosować wysokość jednego statywu, aby utworzyć nachylenie.
   Bez względu na to, czy używasz SK-MTS100 samodzielnie, czy ze statywami, upewnij się, że suwak i kamera są zabezpieczone. Po zakończeniu fotografowania pamiętaj o zdjęciu kamery z suwaka i odcięciu zasilania SK-MTS100.


Środki ostrożności

1. Przed użyciem elektrycznej szyny SK-MTS100 należy zapoznać się z instrukcją obsługi.
2. Nie używaj SK-MTS100 w szynie lub pod wodą.
3. Nie używaj z uszkodzonym przewodem.
4. Podczas podłączania przewodów należy zwrócić uwagę na kierunek portu.
5. Przed użyciem SK-MTS100 należy zapoznać się z procedurami operacyjnymi.
6. Lepiej jest zastosować niską prędkość podczas korzystania z trybów poklatkowych.
7. Maksymalna odległość robocza dla zdalnego sterowania wynosi 10 metrów, proszę nie przekraczać tego zakresu podczas korzystania z pilota.

Konserwacja

1. Po użyciu SK-MTS100 w deszczowym i wilgotnym otoczeniu należy go utrzymywać w czystości i suchości.
2. Przechowuj SK-MTS100 w chłodnym i suchym miejscu.
3. Podczas przechowywania należy unikać silnego nacisku na szynę przez dłuższy czas.
4. Aby uniknąć wpływu na wydajność z powodu nadmiernego kurzu na powierzchni, należy usunąć kurz po długim okresie przechowywania.
5. Jeśli urządzenie nie jest używane przez dłuższy czas, należy dodać trochę oleju do kół.
6. Staraj się unikać kolizji podczas transportu.

© 2017 Sevenoak inc. Odwiedź nas w sieci na www.sevenoak.biz
