CROW SH-AVM-DECT - Handbuch für das Audio-Verifizierungsmodul

PRODUKTMERKMALE

Das SH-AVM ist ein Audio-Verifizierungsmodul für den Innenbereich.

Bei Übertragung eines Alarmsignals bietet das SH-AVM ferngesteuerte und Vollduplex-Funktionalität zwischen einem Bediener der Notrufzentrale und den Bewohnern der Räumlichkeiten.

Der gleichzeitige Empfang von Audio-Verifizierung mit dem Alarmsignal ermöglicht es der Notrufzentrale, Alarme zu priorisieren und zu verifizieren, bevor sie Maßnahmen ergreift. Dies macht das SH-AVM zur idealen Lösung für Fehlalarme und unbestätigte Alarmprobleme.

Bis zu 4 Module können problemlos an jedem geeigneten Ort in Ihrem Zuhause installiert werden.

• DECT Universalstandards
• Drucktaste für Notruf-Kurzwahl (bis zu 4 Nummern)
• Drucktaste für normalen Anruf (1 Nummer)
• 500m Freifeld
• 5V Stromversorgung über Wandadapter
• Integrierter wiederaufladbarer 3,7V Akku für 1 Woche Notstromversorgung

PRODUKTÜBERSICHT

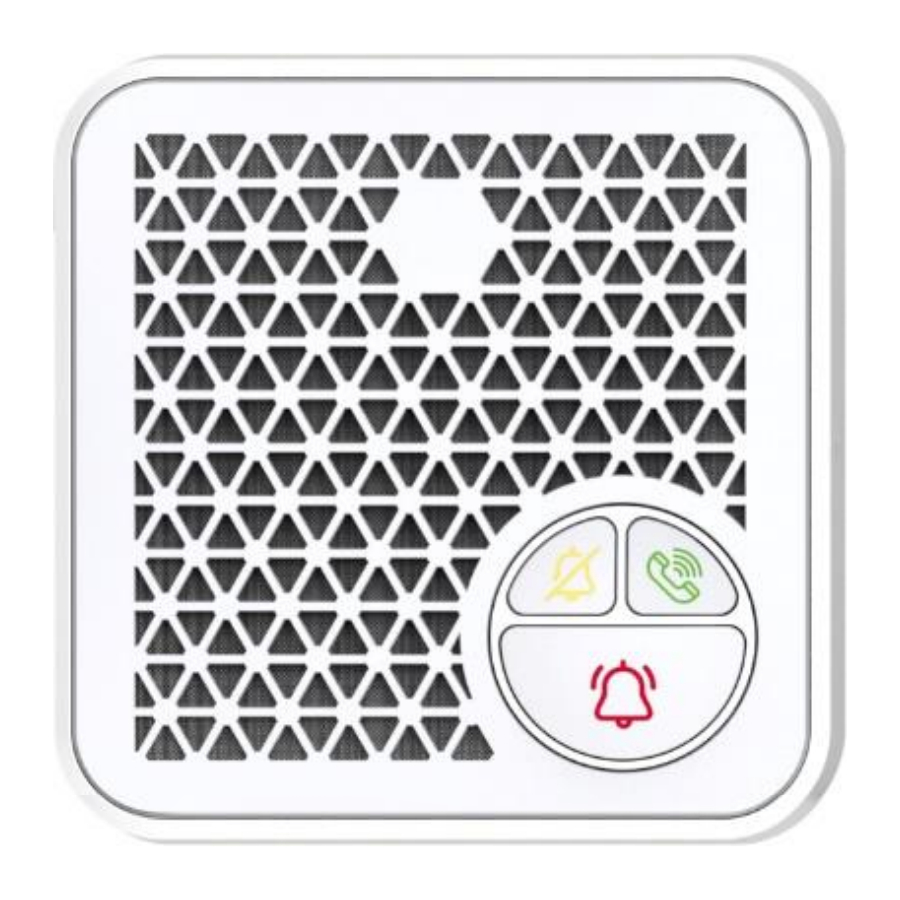

Vorderansicht:


Abbildung 1

• Mikrofon
• Normaler Anruf
• Notruf
• Anruf beenden
• USB-Stromversorgung



Rückansicht:

Abbildung 2

• Pairing-Taste

ENTFERNUNG DER HALTERUNG

Abbildung 3

1. Drücken Sie die Verriegelung an der Halterung
2. Schieben Sie das Gerät nach oben

WANDMONTAGE

Abbildung 4

Verwenden Sie die mitgelieferte Schraube, um die Halterung an der Wand zu befestigen.

Stellen Sie sicher, dass die Basis flach an der Wand anliegt, um das Einsetzen des Geräts in die Wandhalterung zu erleichtern.

GERÄTEINSTALLATION

Abbildung 5

1. Schieben Sie das Gerät in die Halterung nach unten
2. Stecken Sie das USB-Kabel ein, um das Gerät mit Strom zu versorgen
3. Testen Sie das Gerät, wie im Abschnitt "Testen des Geräts" angegeben

PAIRING-PROZESS

Für den Pairing-Prozess beachten Sie bitte die Anweisungen Ihrer Zentrale.

Hinweis: Stellen Sie sicher, dass der AVM-Akku geladen ist.

Um Ihr Sprachmodul zu paaren, gehen Sie bitte wie folgt vor:

1. Melden Sie sich an der Web-Installationsschnittstelle an und gehen Sie zu "Communication (Kommunikation) > DECT Learning (DECT-Lernen)"
2. Vergewissern Sie sich, dass DECT aktiviert ist.
3. Drücken Sie die Pairing-Taste auf der Rückseite des Geräts (Abbildung 2).
4. Wenn die grüne LED (Symbol für normalen Anruf) zu blinken beginnt, lassen Sie die Pairing-Taste los.
5. Während die grüne AVM-LED blinkt, drücken Sie die Taste "Learn DECT Device (DECT-Gerät lernen)" auf der Kommunikationsseite.
6. Warten Sie, bis der Pairing-Prozess Stufe 1 & 2 beginnt und mit der Meldung "successfully learned (erfolgreich gelernt)" endet.
7. Das Gerät sollte sich bei der Zentrale registrieren.
8. Fahren Sie mit dem nächsten Schritt SPRACHMODUL-ZUWEISUNG fort.
9. Installieren Sie das Modul wie in den Abbildungen 3, 4 und 5 angegeben.

SPRACHMODUL-ZUWEISUNG

Nach Abschluss des Pairing-Prozesses muss das Sprachmodul Ihrer Zentrale zugewiesen werden.
Gehen Sie zur Ebene "Voice Box (Sprachbox)" und wählen Sie die gewünschte Sprachbox # 1 bis 20 aus. Klicken Sie auf die Schaltfläche "Add Voice device (Sprachgerät hinzufügen)": Wählen Sie aus der Liste das gepaarte Gerät (rot gefärbte Geräte sind bereits zugewiesen) und speichern Sie die Konfiguration.

NOTRUFEINRICHTUNG

Das SH-AVM kann Notrufe an bis zu 4 verschiedene Telefonnummern tätigen.
Stellen Sie sicher, dass das Shepherd™ mit einer SIM-Karte ausgestattet ist und die GSM-Option aktiviert ist.

• Melden Sie sich auf der Web-Installationsseite an.
• Gehen Sie zu "Communication (Kommunikation)" > Bereich DECT.
• Geben Sie bis zu 4 Telefonnummern ein.
• Senden Sie die Konfiguration ab.

Hinweis: Bei eingehenden Anrufen muss der Empfänger die Raute-Taste "#" innerhalb von 30 Sekunden drücken, um den Anruf zu bestätigen und den fortlaufenden Wählvorgang zu stoppen.

EINRICHTUNG REGULÄRER ANRUFE

Das SH-AVM kann reguläre Telefonanrufe an nur 1 Telefonnummer tätigen.
Stellen Sie sicher, dass das Shepherd™ mit einer SIM-Karte ausgestattet ist und die GSM-Option aktiviert ist.

• Melden Sie sich auf der Web-Installationsseite an.
• Gehen Sie zu "USER (BENUTZER)" und wählen Sie den Benutzer # aus, der den Anruf empfangen soll.
• Geben Sie die Telefonnummer ein und senden Sie die Konfiguration ab.

EINGEHENDE ANRUFE

Das Shepherd™-Panel bietet Ihnen die Möglichkeit, Ihre Räumlichkeiten zu kontaktieren und Vollduplex-Anrufe über das SH-AVM zu initiieren.
Bis zu 4 verschiedene Telefonnummern können autorisiert werden, das SH-AVM fernzusteuern.
Stellen Sie sicher, dass das Shepherd™ mit einer SIM-Karte ausgestattet ist und die GSM-Option aktiviert ist.

• Melden Sie sich auf der Web-Installationsseite an.
• Gehen Sie zu "Communication (Kommunikation)" > "Phone Control Remote (Telefonfernsteuerung)".
• Geben Sie bis zu 4 Telefonnummern ein.
• Senden Sie die Konfiguration ab.

NACHRICHTENAUSSTRAHLUNG

Das Shepherd™-Panel kann vorprogrammierte Nachrichten über das SH-AVM in Ihren Räumlichkeiten ausstrahlen.
Diese vorprogrammierten Nachrichten können auch per Telefonanruf an die unter Berichtskanäle->Telefonnummer eingetragene Nummer gemeldet werden.

• Melden Sie sich auf der Web-Installationsseite an.
• Gehen Sie zu "Report Channel (Berichtskanal)".
• Wählen Sie den Kanaltyp "Voice (Sprache)".
• Geben Sie die Telefonnummer des Empfängers ein.
• Senden Sie die Konfiguration ab.

Hinweis: Um vorprogrammierte Nachrichten per Telefon zu empfangen, stellen Sie sicher, dass das Shepherd™ mit einer SIM-Karte ausgestattet ist und die GSM-Option aktiviert ist.

SPEZIFIKATIONEN

NORMEN UND ZULASSUNGEN

Das SH-AVM erfüllt die wesentlichen Anforderungen von:

• RED-Richtlinie: 2014/53/EU
• EMV-Richtlinie: 2014/30/EU
• Niederspannungsrichtlinie: 2014/35/EU

Für dieses Produkt geltende harmonisierte Normen sind:

• EN301489-3
• EN301489-1
• EN301489-6
• EN50130-4
• EN61000-6-3
• EN62368-1
• EN304406

Zusätzliche Normen und Richtlinien, die für dieses Produkt gelten, sind:

• RoHS-Richtlinie: 2011/65/EU

Netzteil Typ C
