CROW SH-AVM-DECT - Manuál modulu na overenie zvuku

Obsah

1 VLASTNOSTI PRODUKTU
2 PREHĽAD PRODUKTU
3 ODSTRÁNENIE DRŽIAKA
4 MONTÁŽ NA STENU
5 INŠTALÁCIA ZARIADENIA
6 PROCES PÁROVANIA
7 PRIRADENIE HLASOVÉHO MODULU
8 NASTAVENIE NÚDZOVÉHO VOLANIA
9 NASTAVENIE BEŽNÉHO VOLANIA
10 PRICHÁDZAJÚCE HOVORY
11 VYSÍLANIE SPRÁV
12 ŠPECIFIKÁCIA
13 SCHVÁLENIA ŠTANDARDOV
14 Referencie
15 Stiahnuť návod
16 V iných jazykoch

VLASTNOSTI PRODUKTU

SH-AVM je vnútorný modul na overenie zvuku.

Po prenose poplachového signálu poskytuje SH-AVM diaľkovo ovládanú a plne duplexnú funkčnosť medzi operátorom centrálnej stanice a osobami v priestoroch.

Prijímanie zvukového overenia súčasne s poplachovým signálom umožňuje CMS (Central Monitoring Station - centrálna monitorovacia stanica) uprednostniť a overiť poplachy pred konaním, vďaka čomu je SH-AVM ideálnym riešením pre problémy s falošným vysielaním a neoverenými poplachmi.

Do vášho domu je možné jednoducho nainštalovať až 4 moduly na akékoľvek vhodné miesto.

DECT univerzálne štandardy
Tlačidlo pre núdzové volanie (až 4 čísla)
Tlačidlo pre bežné volanie (1 číslo)
500 m otvorený priestor
5V napájanie z adaptéra na montáž na stenu
Vstavaná nabíjateľná 3,7V batéria pre 1 týždeň zálohy

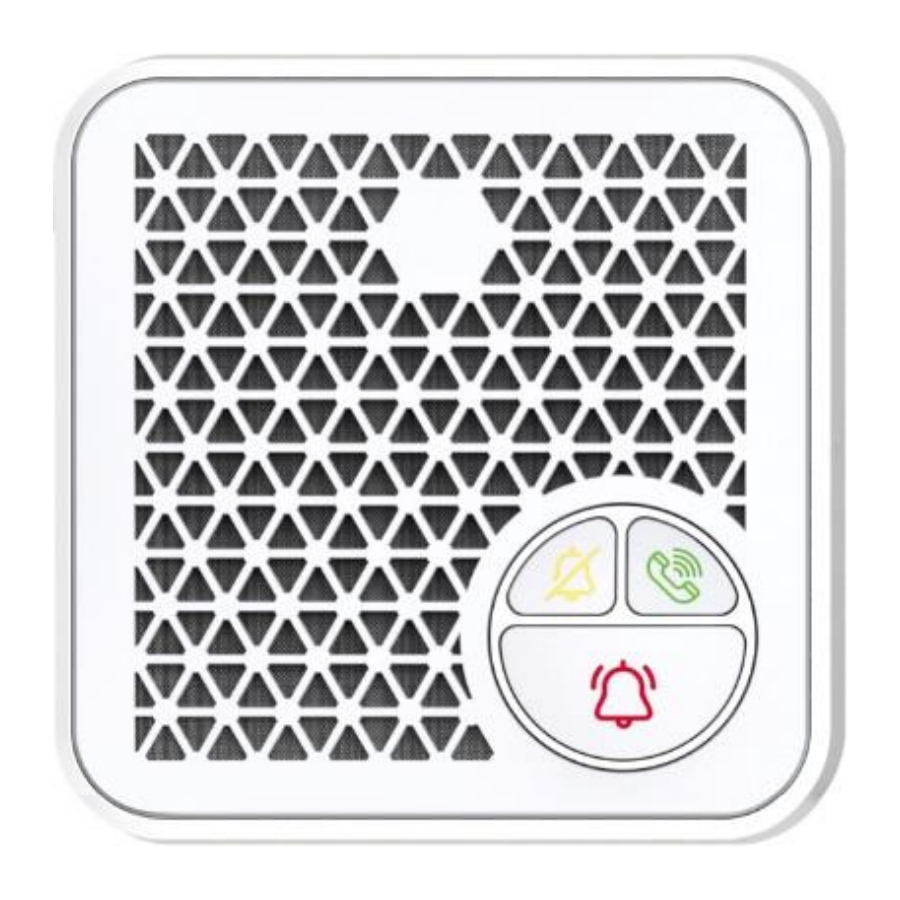

PREHĽAD PRODUKTU

Pohľad spredu:

Obrázok 1

Mikrofón
Bežné volanie
Núdzové volanie
Zavesenie hovoru
USB napájanie

Pohľad zozadu:

Obrázok 2

Tlačidlo párovania

ODSTRÁNENIE DRŽIAKA

Obrázok 3

Stlačte západku umiestnenú na držiaku
Vysuňte zariadenie nahor

MONTÁŽ NA STENU

Obrázok 4

Na montáž držiaka na stenu použite dodanú skrutku

Skontrolujte, či je základňa rovná oproti stene, aby sa uľahčilo vloženie zariadenia do nástenného držiaka.

INŠTALÁCIA ZARIADENIA

INŠTALÁCIA ZARIADENIA
Obrázok 5

Zasuňte zariadenie do držiaka
Zapojte USB kábel na napájanie zariadenia
Otestujte zariadenie podľa pokynov v časti „Testovanie zariadenia“

PROCES PÁROVANIA

Informácie o procese párovania nájdete v pokynoch pre ovládací panel.

warning
Poznámka: Uistite sa, že je batéria AVM nabitá

Ak chcete spárovať hlasový modul, postupujte nasledovne:

Prihláste sa do webového inštalačného rozhrania a prejdite na "Communication > DECT Learning" ("Komunikácia > DECT učenie")
Overte, či je DECT povolený
Stlačte tlačidlo párovania na zadnej strane zariadenia (obrázok 2).
Keď začne blikať zelená LED (symbol bežného hovoru), uvoľnite tlačidlo párovania.
Keď zelená LED dióda AVM bliká, stlačte tlačidlo "Learn DECT Device" ("Naučiť sa DECT zariadenie") na stránke komunikácie.
Počkajte, kým sa proces párovania fázy 1 a 2 spustí a skončí úspešne naučenou správou.
Zariadenie by sa malo zaregistrovať do ovládacieho panela.
Pokračujte na ďalší krok PRIRADENIE HLASOVÉHO MODULU
Nainštalujte modul podľa obrázkov 3, 4 a 5

PRIRADENIE HLASOVÉHO MODULU

Po dokončení procesu párovania musí byť hlasový modul priradený k vášmu ovládaciemu panelu
Prejdite na úroveň "Voice Box" ("Hlasový box") a vyberte požadovaný hlasový box # 1 až 20, kliknite na tlačidlo Add Voice device (Pridať hlasové zariadenie): vyberte zo zoznamu spárované zariadenie (červená farba sú už priradené) a uložte konfiguráciu.

NASTAVENIE NÚDZOVÉHO VOLANIA

SH-AVM môže uskutočňovať núdzové telefonické hovory až na 4 rôzne telefónne čísla.
Uistite sa, že Shepherd™ je vybavený SIM kartou a je aktivovaná možnosť GSM.

Prihláste sa na webovú inštalačnú stránku
Prejdite na "Communication" ("Komunikácia") > sekcia DECT
Zadajte až 4 telefónne čísla
Odošlite konfiguráciu

warning
Poznámka: Pri prichádzajúcom hovore musí príjemca stlačiť tlačidlo Hash "#" do 30 sekúnd, aby potvrdil príjem hovoru a zastavil proces postupného vytáčania.

NASTAVENIE BEŽNÉHO VOLANIA

SH-AVM môže uskutočňovať bežné telefonické hovory iba na 1 telefónne číslo.
Uistite sa, že Shepherd™ je vybavený SIM kartou a je aktivovaná možnosť GSM.

Prihláste sa na webovú inštalačnú stránku
Prejdite na "USER" ("POUŽÍVATEĽ") a vyberte používateľa #, ktorý bude prijímať hovor
Vyplňte telefónne číslo a odošlite konfiguráciu

PRICHÁDZAJÚCE HOVORY

Panel Shepherd™ vám dáva možnosť kontaktovať vaše priestory a iniciovať plne duplexné hovory prostredníctvom SH-AVM.
Na diaľkové kontaktovanie SH-AVM je možné autorizovať až 4 rôzne telefónne čísla.
Uistite sa, že Shepherd™ je vybavený SIM kartou a je aktivovaná možnosť GSM.

Prihláste sa na webovú inštalačnú stránku
Prejdite na "Communication" ("Komunikácia") > "Phone Control Remote" ("Vzdialené ovládanie telefónu")
Zadajte až 4 telefónne čísla
Odošlite konfiguráciu

VYSÍLANIE SPRÁV

Panel Shepherd™ môže vysielať vopred naprogramované správy do vašich priestorov prostredníctvom SH-AVM.
Tieto vopred naprogramované správy je možné nahlásiť aj telefonicky na číslo vložené do report channels->phone number (kanály hlásení -> telefónne číslo).

Prihláste sa na webovú inštalačnú stránku
Prejdite na "Report Channel" ("Kanál hlásení")
Vyberte typ hlasového kanála
Zadajte telefónne číslo príjemcu
Odošlite konfiguráciu

warning
Poznámka: Ak chcete prijímať vopred naprogramované správy telefonicky, uistite sa, že Shepherd™ je vybavený SIM kartou a je aktivovaná možnosť GSM.

ŠPECIFIKÁCIA

Typ modulácie	DECT univerzálne štandardy
Prenos udalostí	Núdzové hlasové volanie Slabá batéria Keep Alive (každých 7 minút – konfigurovateľné)
Metóda aktivácie	Tlačidlo pre núdzové volanie s rýchlou voľbou
Rozsah	500 m otvorený priestor
Prevádzkové napätie	5 V DC napájané z adaptéra na montáž na stenu
Batéria	Nabíjateľný polymér 3,7 V 1000 mAh
Spotreba prúdu	Režim hovoru: 300 mA Až 3 hodiny hovoru v režime batérie Pohotovostný režim: 5 mA Až 1 týždeň v režime batérie
LED indikátory	Žltá: Zavesenie hovoru Zelená: Stav párovania OK Rýchla voľba Červená: Problém s párovaním/HW
Prevádzková teplota	0°C – +50°C
Rozmery	104 mm x 104 mm x 29 mm
Hmotnosť (vrátane batérie)	150 gr
