CROW SH-AVM-DECT - Priručnik za modul za audio verifikaciju

ZNAČAJKE PROIZVODA

SH-AVM je modul za audio verifikaciju u zatvorenom prostoru.

Nakon prijenosa alarmnog signala, SH-AVM pruža daljinski upravljanu i punu dupleks funkcionalnost između operatera centralne stanice i stanara prostora.

Primanje audio verifikacije istovremeno s alarmnim signalom omogućuje CMS-u da prioritizira i provjeri alarme prije djelovanja, čineći SH-AVM idealnim rješenjem za lažno slanje i neprovjerene probleme s alarmima.

Do 4 modula mogu se jednostavno instalirati na bilo kojem prikladnom mjestu u vašem domu.

• DECT univerzalni standardi
• Tipka za brzo biranje hitnog poziva (do 4 broja)
• Tipka za redoviti poziv (1 broj)
• 500m otvorenog prostora
• 5V se napaja iz zidnog adaptera
• Ugrađena punjiva baterija od 3.7V za 1 tjedan pričuve

PREGLED PROIZVODA

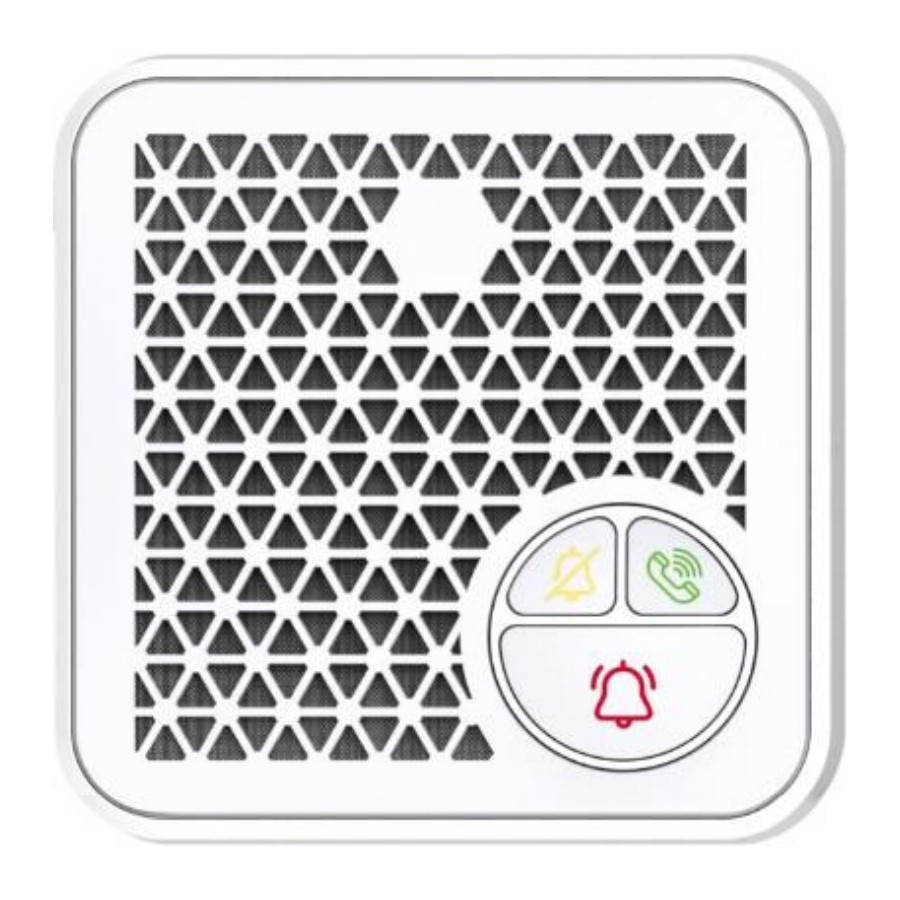

Prednji pogled:


Slika 1

• Mikrofon
• Redoviti poziv
• Hitni poziv
• Prekid poziva
• USB napajanje



Stražnji pogled:

Slika 2

• Tipka za uparivanje

UKLANJANJE NOSAČA

Slika 3

1. Pritisnite zasun koji se nalazi na nosaču
2. Gurnite uređaj prema gore

MONTAŽA NA ZID

Slika 4

Koristite priloženi vijak za montiranje nosača na zid

Provjerite je li baza ravna uz zid kako bi se olakšalo umetanje uređaja u zidni nosač.

INSTALACIJA UREĐAJA

Slika 5

1. Gurnite uređaj prema dolje u nosač
2. Priključite USB kabel za napajanje uređaja
3. Testirajte uređaj kao što je navedeno u odjeljku "Testiranje uređaja"

POSTUPAK UPARIVANJA

Za postupak uparivanja, pogledajte upute za vašu kontrolnu ploču.

Napomena: Provjerite je li AVM baterija napunjena

Da biste uparili svoj glasovni modul, postupite na sljedeći način:

1. Prijavite se u web instalacijsko sučelje i idite na "Communication > DECT Learning" ("Komunikacija > DECT učenje")
2. Provjerite je li DECT omogućen
3. Pritisnite tipku za uparivanje na stražnjoj strani uređaja (slika 2).
4. Kada zelena LED dioda (simbol za redoviti poziv) počne treperiti, otpustite tipku za uparivanje.
5. Dok zelena LED dioda AVM-a treperi, pritisnite tipku "Learn DECT Device" ("Nauči DECT uređaj") na stranici za komunikaciju.
6. Pričekajte dok se ne pokrene faza 1 i 2 uparivanja i završi s uspješno naučenom porukom.
7. Uređaj bi se trebao registrirati na kontrolnu ploču.
8. Nastavite na sljedeći korak DODJELA GLASOVNOG MODULA
9. Instalirajte modul kao što je prikazano na slikama 3, 4 i 5

DODJELA GLASOVNOG MODULA

Nakon što je postupak uparivanja završen, glasovni modul mora biti dodijeljen vašoj kontrolnoj ploči
Idite na razinu "Voice Box" ("Glasovna kutija") i odaberite željenu glasovnu kutiju # 1 do 20, kliknite na tipku Add Voice device (Dodaj glasovni uređaj): odaberite s popisa upareni uređaj (crvena boja su već dodijeljeni) i spremite konfiguraciju.

POSTAVLJANJE HITNOG POZIVA

SH-AVM može upućivati hitne telefonske pozive na do 4 različita telefonska broja.
Provjerite je li Shepherd™ opremljen SIM karticom i je li GSM opcija aktivirana.

• Prijavite se na web instalacijsku stranicu
• Idite na "Communication" ("Komunikacija") > DECT odjeljak
• Unesite do 4 telefonska broja
• Pošaljite konfiguraciju

Napomena: Kod dolaznog poziva, primatelj mora pritisnuti tipku Hash "#" u roku od 30 sekundi kako bi potvrdio prijem poziva i zaustavio proces kružnog biranja.

POSTAVLJANJE REDOVITOG POZIVA

SH-AVM može upućivati redoviti telefonski poziv samo na 1 telefonski broj.
Provjerite je li Shepherd™ opremljen SIM karticom i je li GSM opcija aktivirana.

• Prijavite se na web instalacijsku stranicu
• Idite na "USER" ("KORISNIK") i odaberite korisnika # koji će primiti poziv
• Ispunite telefonski broj i pošaljite konfiguraciju

DOLAZNI POZIVI

Shepherd™ panel vam daje mogućnost da kontaktirate svoje prostore i pokrenete pune dupleks pozive putem SH-AVM-a.
Do 4 različita telefonska broja mogu biti ovlaštena za daljinsko kontaktiranje SH-AVM-a.
Provjerite je li Shepherd™ opremljen SIM karticom i je li GSM opcija aktivirana.

• Prijavite se na web instalacijsku stranicu
• Idite na "Communication" ("Komunikacija") > "Phone Control Remote" ("Daljinsko upravljanje telefonom")
• Unesite do 4 telefonska broja
• Pošaljite konfiguraciju

EMITIRANJE PORUKA

Shepherd™ panel može emitirati unaprijed programirane poruke u vaše prostore putem SH-AVM-a.
Ove unaprijed programirane poruke također se mogu prijaviti telefonskim pozivima na broj umetnut u report channels->phone number (kanali za izvješćivanje->telefonski broj).

• Prijavite se na web instalacijsku stranicu
• Idite na "Report Channel" ("Kanal za izvješćivanje")
• Odaberite Voice channel type (Vrsta glasovnog kanala)
• Unesite telefonski broj primatelja
• Pošaljite konfiguraciju

Napomena: Da biste primali unaprijed programiranu poruku telefonom, provjerite je li Shepherd™ opremljen SIM karticom i je li GSM opcija aktivirana.

SPECIFIKACIJA

ODOBRENJA STANDARDA

SH-AVM je u skladu s bitnim zahtjevima utvrđenim od strane:

• RED direktiva: 2014/53/EU
• EMC direktiva: 2014/30/EU
• Direktiva o niskom naponu: 2014/35/EU

Usklađeni standardi koji se primjenjuju na ove proizvode su:

• EN301489-3
• EN301489-1
• EN301489-6
• EN50130-4
• EN61000-6-3
• EN62368-1
• EN304406

Dodatni standardi i direktive koji se primjenjuju na ovaj proizvod su:

• RoHS direktiva: 2011/65/EU

Napajanje tip C
