CROW SH-AVM-DECT - Instrukcja obsługi modułu weryfikacji audio

CECHY PRODUKTU

SH-AVM to moduł weryfikacji audio do użytku wewnątrz pomieszczeń.

Po przesłaniu sygnału alarmowego, SH-AVM zapewnia zdalnie sterowaną i pełną dupleksową funkcjonalność między operatorem stacji centralnej a mieszkańcami obiektu.

Odbiór weryfikacji audio jednocześnie z sygnałem alarmowym pozwala CMS (Central Monitoring Station - Centralna Stacja Monitoringu) na priorytetyzację i weryfikację alarmów przed podjęciem działań, czyniąc SH-AVM idealnym rozwiązaniem problemów fałszywych zgłoszeń i niezweryfikowanych alarmów.

Można łatwo zainstalować do 4 modułów w dowolnym dogodnym miejscu w domu.

• Standardy uniwersalne DECT
• Przycisk szybkiego wybierania numeru alarmowego (do 4 numerów)
• Przycisk połączenia zwykłego (1 numer)
• Zasięg 500m na otwartej przestrzeni
• Zasilanie 5V z zasilacza montowanego na ścianie
• Wbudowany akumulator 3.7V zapewniający 1 tydzień pracy awaryjnej

PRZEGLĄD PRODUKTU

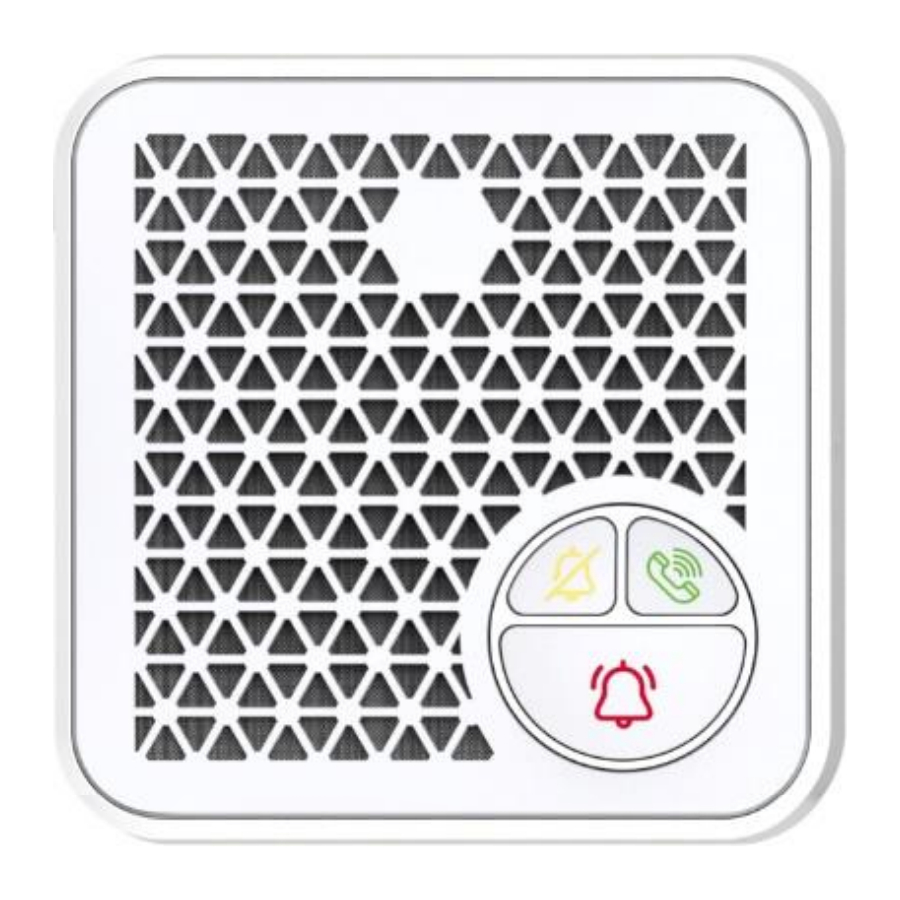

Widok z przodu:


Rysunek 1

• Mikrofon
• Połączenie zwykłe
• Połączenie alarmowe
• Zakończenie połączenia
• Zasilanie USB



Widok z tyłu:

Rysunek 2

• Przycisk parowania

DEMONTAŻ UCHWYTU

Rysunek 3

1. Naciśnij zatrzask znajdujący się na uchwycie
2. Wysuń urządzenie do góry

MONTAŻ NA ŚCIANIE

Rysunek 4

Użyj dołączonej śruby, aby zamontować uchwyt na ścianie

Sprawdź, czy podstawa przylega płasko do ściany, aby ułatwić włożenie urządzenia do uchwytu ściennego.

INSTALACJA URZĄDZENIA

Rysunek 5

1. Wsuń urządzenie w uchwyt
2. Podłącz kabel USB, aby zasilić urządzenie
3. Przetestuj urządzenie zgodnie z opisem w sekcji "Testowanie urządzenia"

PROCES PAROWANIA

Aby zapoznać się z procesem parowania, zapoznaj się z instrukcjami centrali alarmowej.

Uwaga: Upewnij się, że bateria AVM jest naładowana

Aby sparować moduł głosowy, postępuj w następujący sposób:

1. Zaloguj się do interfejsu instalatora internetowego i przejdź do "Communication > DECT Learning" ("Komunikacja > Uczenie DECT")
2. Sprawdź, czy DECT jest włączony
3. Naciśnij przycisk parowania z tyłu urządzenia (rysunek 2).
4. Kiedy zielona dioda LED (symbol połączenia zwykłego) zacznie migać, zwolnij przycisk parowania.
5. Gdy zielona dioda LED AVM miga, naciśnij przycisk "Learn DECT Device" ("Naucz się urządzenia DECT") na stronie komunikacji.
6. Poczekaj, aż proces parowania Stage 1 & 2 (Etap 1 i 2) rozpocznie się i zakończy pomyślnym komunikatem o nauczeniu.
7. Urządzenie powinno zarejestrować się w centrali alarmowej.
8. Przejdź do następnego kroku PRZYPISANIE MODUŁU GŁOSOWEGO
9. Zainstaluj moduł zgodnie z rysunkami 3, 4 i 5

PRZYPISANIE MODUŁU GŁOSOWEGO

Po zakończeniu procesu parowania moduł głosowy musi zostać przypisany do centrali alarmowej
Przejdź do poziomu "Voice Box" ("Skrzynka głosowa") i wybierz żądaną skrzynkę głosową # 1 do 20, kliknij przycisk Add Voice device (Dodaj urządzenie głosowe): wybierz z listy sparowane urządzenie (kolor czerwony oznacza już przypisane) i zapisz konfigurację.

KONFIGURACJA POŁĄCZEŃ ALARMOWYCH

SH-AVM może wykonywać połączenia alarmowe na maksymalnie 4 różne numery telefonów.
Upewnij się, że Shepherd™ jest wyposażony w kartę SIM i opcja GSM jest aktywowana.

• Zaloguj się do strony instalatora internetowego
• Przejdź do "Communication" > sekcja DECT ("Komunikacja" > sekcja DECT)
• Wprowadź do 4 numerów telefonów
• Zatwierdź konfigurację

Uwaga: Podczas połączenia przychodzącego odbiorca musi nacisnąć przycisk Hash "#" w ciągu 30 sekund, aby potwierdzić odbiór połączenia i zatrzymać proces wybierania numeru.

KONFIGURACJA POŁĄCZEŃ ZWYKŁYCH

SH-AVM może wykonywać zwykłe połączenia telefoniczne tylko na 1 numer telefonu.
Upewnij się, że Shepherd™ jest wyposażony w kartę SIM i opcja GSM jest aktywowana.

• Zaloguj się do strony instalatora internetowego
• Przejdź do "USER" ("UŻYTKOWNIK") i wybierz użytkownika #, który będzie odbierał połączenie
• Wprowadź numer telefonu i zatwierdź konfigurację

POŁĄCZENIA PRZYCHODZĄCE

Centrala Shepherd™ daje możliwość skontaktowania się z Twoim lokalem i zainicjowania połączeń w trybie pełnego dupleksu za pośrednictwem SH-AVM.
Do 4 różnych numerów telefonów może być autoryzowanych do zdalnego kontaktowania się z SH-AVM.
Upewnij się, że Shepherd™ jest wyposażony w kartę SIM i opcja GSM jest aktywowana.

• Zaloguj się do strony instalatora internetowego
• Przejdź do "Communication" > "Phone Control Remote" ("Komunikacja" > "Zdalne sterowanie telefonem")
• Wprowadź do 4 numerów telefonów
• Zatwierdź konfigurację

NADAWANIE WIADOMOŚCI

Centrala Shepherd™ może nadawać wstępnie zaprogramowane wiadomości w Twoim lokalu za pośrednictwem SH-AVM.
Te wstępnie zaprogramowane wiadomości mogą być również zgłaszane przez połączenia telefoniczne na numer wprowadzony w kanałach raportowania->numer telefonu.

• Zaloguj się do strony instalatora internetowego
• Przejdź do "Report Channel" ("Kanał raportowania")
• Wybierz typ kanału Voice (Głosowy)
• Wprowadź numer telefonu odbiorcy
• Zatwierdź konfigurację

Uwaga: Aby odbierać wstępnie zaprogramowane wiadomości przez telefon, upewnij się, że Shepherd™ jest wyposażony w kartę SIM i opcja GSM jest aktywowana.

SPECYFIKACJA

ZATWIERDZENIA STANDARDÓW

SH-AVM jest zgodny z zasadniczymi wymaganiami określonymi przez:

• Dyrektywa RED: 2014/53/UE
• Dyrektywa EMC: 2014/30/UE
• Dyrektywa niskonapięciowa: 2014/35/UE

Zharmonizowane normy mające zastosowanie do tego produktu to:

• EN301489-3
• EN301489-1
• EN301489-6
• EN50130-4
• EN61000-6-3
• EN62368-1
• EN304406

Dodatkowe normy i dyrektywy mające zastosowanie do tego produktu to:

• Dyrektywa RoHS: 2011/65/UE

Zasilacz typu C

sales@crow.co.il
support@crow.co.il
www.thecrowgroup.com
