CROW SH-AVM-DECT - Manual del Módulo de Verificación de Audio

CARACTERÍSTICAS DEL PRODUCTO

El SH-AVM es un módulo de verificación de audio para interiores.

Tras la transmisión de una señal de alarma, el SH-AVM proporciona una funcionalidad full-duplex controlada remotamente entre un operador de la estación central y los ocupantes de las instalaciones.

Recibir la verificación de audio simultáneamente con la señal de alarma permite al CMS priorizar y verificar las alarmas antes de actuar, lo que convierte al SH-AVM en la solución ideal para los problemas de envío falso y alarmas no verificadas.

Se pueden instalar fácilmente hasta 4 módulos en cualquier lugar conveniente de su hogar.

• Estándares Universales DECT
• Botón pulsador para llamada de emergencia con marcación rápida (hasta 4 números)
• Botón pulsador para llamada regular (1 número)
• 500m de espacio abierto
• 5V suministrados desde un adaptador de montaje en pared
• Batería recargable incorporada de 3.7V para 1 semana de respaldo

DESCRIPCIÓN GENERAL DEL PRODUCTO

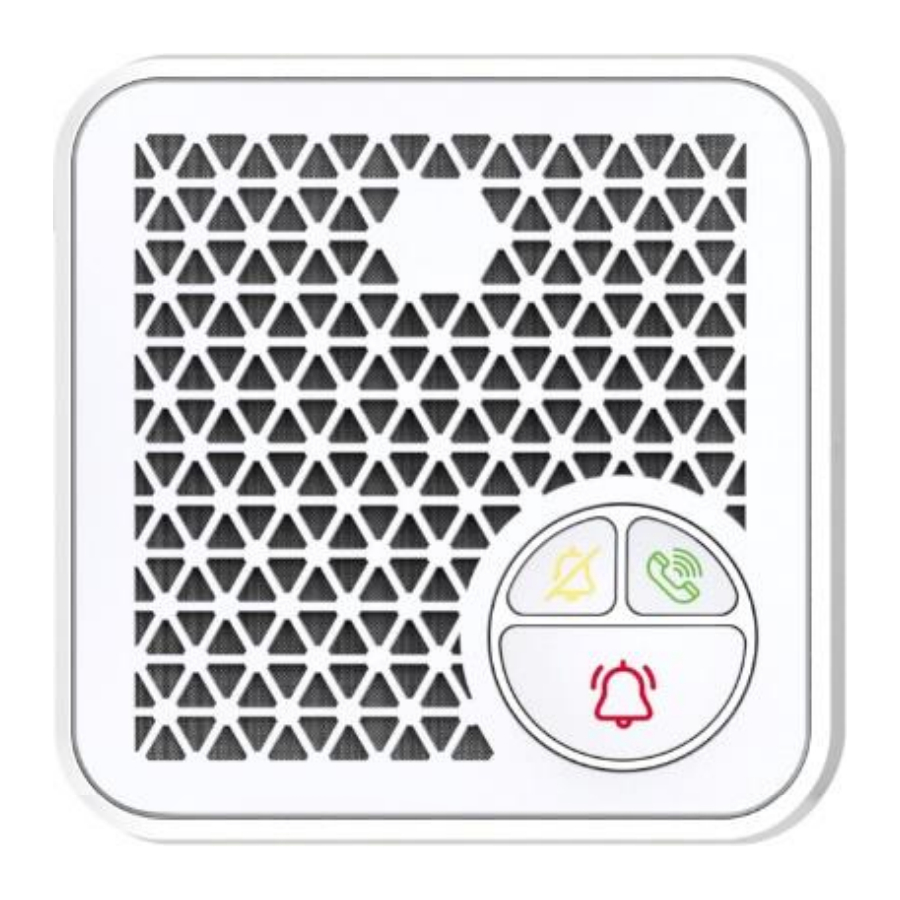

Vista Frontal:


Figura 1

• Micrófono
• Llamada Regular
• Llamada de Emergencia
• Colgar Llamada
• Fuente de Alimentación USB



Vista Trasera:

Figura 2

• Botón de Emparejamiento

EXTRACCIÓN DEL SOPORTE

Figura 3

1. Presione el pestillo ubicado en el soporte
2. Deslice la unidad hacia arriba

MONTAJE EN LA PARED

Figura 4

Utilice el tornillo suministrado para montar el soporte en la pared

Compruebe que la base esté plana contra la pared para facilitar la inserción del dispositivo en el soporte de pared.

INSTALACIÓN DEL DISPOSITIVO

Figura 5

1. Deslice el dispositivo hacia abajo en el soporte
2. Enchufe el cable USB para alimentar el dispositivo
3. Pruebe el dispositivo como se indica en la sección "Prueba del Dispositivo"

PROCESO DE EMPAREJAMIENTO

Para el proceso de emparejamiento, consulte las instrucciones de su panel de control.

Nota: Asegúrese de que la batería del AVM esté cargada

Para emparejar su módulo de voz, proceda de la siguiente manera:

1. Inicie sesión en la interfaz del instalador web y vaya a "Communication > DECT Learning" ("Comunicación > Aprendizaje DECT")
2. Verifique que DECT esté en estado activado (enable)
3. Presione el botón de emparejamiento en la parte posterior del dispositivo (figura 2).
4. Cuando el LED verde (símbolo de llamada regular) comience a parpadear, suelte el botón de emparejamiento.
5. Mientras el LED verde del AVM parpadea, presione el botón "Learn DECT Device" ("Aprender Dispositivo DECT") en la página de comunicación.
6. Espere hasta que el proceso de Etapa de Emparejamiento 1 y 2 comience y termine con un mensaje de aprendizaje exitoso.
7. El dispositivo debe registrarse en el Panel de Control.
8. Continúe con el siguiente paso ASIGNACIÓN DEL MÓDULO DE VOZ
9. Instale el módulo como se indica en las figuras 3, 4 y 5

ASIGNACIÓN DEL MÓDULO DE VOZ

Una vez finalizado el proceso de emparejamiento, el módulo de voz debe asignarse a su panel de control.
Vaya al nivel "Voice Box" ("Caja de Voz") y seleccione la caja de voz deseada # 1 a 20, haga clic en el botón Add Voice device (Agregar dispositivo de voz): seleccione de la lista el dispositivo emparejado (el color rojo ya está asignado) y guarde la configuración.

CONFIGURACIÓN DE LLAMADA DE EMERGENCIA

El SH-AVM puede realizar llamadas telefónicas de emergencia a un máximo de 4 números de teléfono diferentes.
Asegúrese de que el Shepherd™ esté equipado con una tarjeta SIM y que la opción GSM esté activada.

• Inicie sesión en la página del instalador web
• Vaya a la sección "Communication" ("Comunicación") > DECT
• Ingrese hasta 4 números de teléfono
• Envíe la configuración

Nota: En una llamada entrante, el destinatario debe presionar el botón Hash "#" dentro de los 30 segundos para reconocer la recepción de la llamada y detener el proceso de marcación continua.

CONFIGURACIÓN DE LLAMADA REGULAR

El SH-AVM puede realizar una llamada telefónica regular a 1 número de teléfono solamente.
Asegúrese de que el Shepherd™ esté equipado con una tarjeta SIM y que la opción GSM esté activada.

• Inicie sesión en la página del instalador web
• Vaya a "USER" ("USUARIO") y seleccione el usuario # que recibirá la llamada
• Complete el número de teléfono y envíe la configuración

LLAMADAS ENTRANTES

El panel Shepherd™ le brinda la posibilidad de contactar sus instalaciones e iniciar llamadas full-duplex a través del SH-AVM.
Se pueden autorizar hasta 4 números de teléfono diferentes para contactar remotamente al SH-AVM.
Asegúrese de que el Shepherd™ esté equipado con una tarjeta SIM y que la opción GSM esté activada.

• Inicie sesión en la página del instalador web
• Vaya a "Communication" ("Comunicación") > "Phone Control Remote" ("Control Remoto del Teléfono")
• Ingrese hasta 4 números de teléfono
• Envíe la configuración

DIFUSIÓN DE MENSAJES

El panel Shepherd™ puede transmitir mensajes preprogramados a sus instalaciones a través del SH-AVM.
Estos mensajes preprogramados también se pueden informar por medio de llamadas telefónicas al número insertado en los canales de informe -> número de teléfono.

• Inicie sesión en la página del instalador web
• Vaya a "Report Channel" ("Canal de Informe")
• Seleccione el tipo de canal de voz (Voice)
• Ingrese el número de teléfono del destinatario
• Envíe la configuración

Nota: Para recibir mensajes preprogramados por teléfono, asegúrese de que el Shepherd™ esté equipado con una tarjeta SIM y que la opción GSM esté activada.

ESPECIFICACIONES

APROBACIONES DE NORMAS

El SH-AVM cumple con los requisitos esenciales establecidos por:

• Directiva RED: 2014/53/EU
• Directiva EMC: 2014/30/EU
• Directiva de Baja Tensión: 2014/35/EU

Las normas armonizadas aplicables a este producto son:

• EN301489-3
• EN301489-1
• EN301489-6
• EN50130-4
• EN61000-6-3
• EN62368-1
• EN304406

Las normas y directivas adicionales aplicables a este producto son:

• Directiva RoHS: 2011/65/EU

Fuente de alimentación Tipo C

sales@crow.co.il
support@crow.co.il
www.thecrowgroup.com
