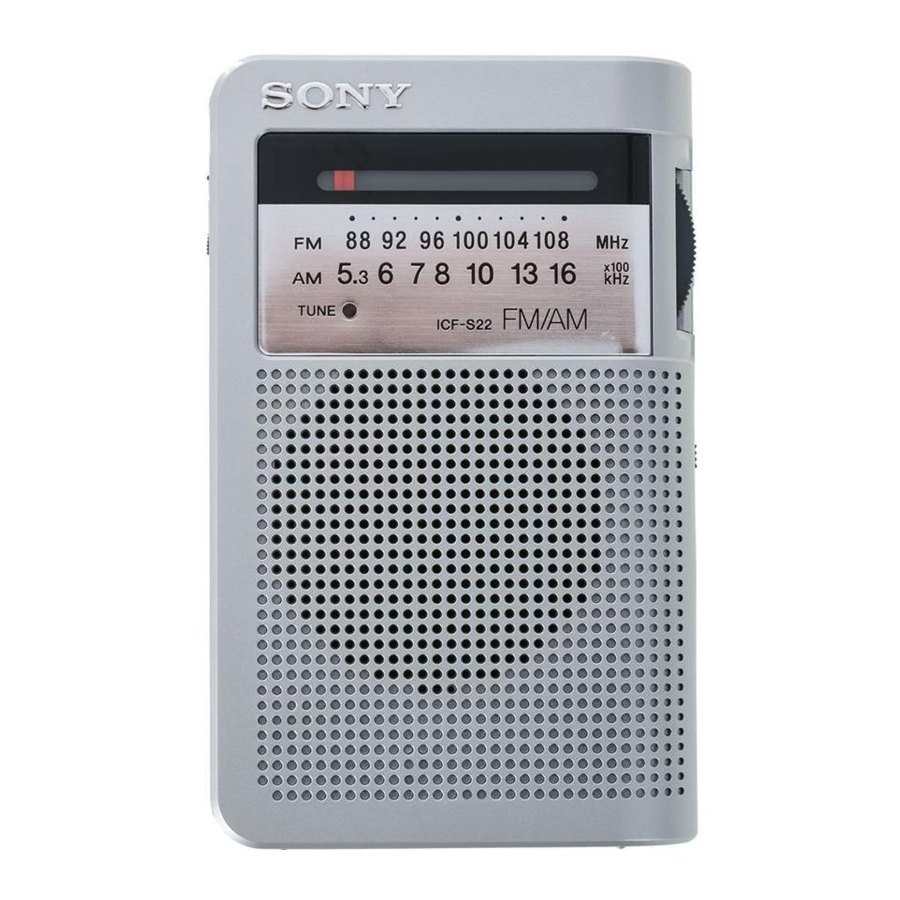

SONY ICF-S22 - FM/AM-Radio Bedienungsanleitung

Einlegen der Batterien

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite des Radios.
2. Legen Sie zwei R6-Batterien (Größe AA) ein, wobei die Markierungen und korrekt ausgerichtet sind.
3. Schließen Sie den Batteriefachdeckel.

Batterielebensdauer (Ca. Stunden) (JEITA*)

* Gemessen nach JEITA (Japan Electronics and

Ersetzen der Batterien

Wechseln Sie die Batterien, wenn der Ton schwach oder verzerrt wird. Entfernen Sie beide alten Batterien und legen Sie neue ein.

Hinweise zu Batterien

• Laden Sie die Trockenbatterien nicht auf.
• Tragen Sie die Trockenbatterien nicht zusammen mit Münzen oder anderen metallischen Gegenständen. Es kann zu Hitzeentwicklung kommen, wenn die positiven und negativen Pole der Batterien versehentlich von einem metallischen Gegenstand berührt werden.
• Verwenden Sie nicht gleichzeitig verschiedene Batterietypen.
• Wenn Sie die Batterien ersetzen, ersetzen Sie alle durch neue.
• Wenn Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien, um Schäden durch Auslaufen der Batterien und Korrosion zu vermeiden.

Falls der Batteriefachdeckel sich löst

Der Batteriefachdeckel ist so konstruiert, dass er sich bei übermäßigem Kraftaufwand beim Öffnen löst. Um ihn wieder anzubringen, siehe Abbildung.

1. Führen Sie den rechten Haken des Deckels in das rechte Loch des Geräts ein.
2. Hängen Sie den linken Haken an den linken Teil des Fachs, wo der Deckel sitzt.
3. Schieben Sie den linken Haken in Richtung des linken Lochs im Gerät.

Radiobetrieb

* Neben dem Ein-/Ausschalter/Lautstärkeregler (Power switch/VOL) befindet sich ein taktiles Zeichen, das die Richtung zum Einschalten und Erhöhen der Lautstärke anzeigt

1. Drehen Sie den Power switch/VOL (Ein-/Ausschalter/Lautstärke) Regler, um das Gerät einzuschalten und die Lautstärke einzustellen.
   Wenn Sie mit dem Hören fertig sind, drehen Sie den Regler nach unten, um das Gerät auszuschalten.
2. Stellen Sie den BAND (Band)-Wähler auf FM oder AM.
3. Drehen Sie den TUNING (Abstimm-)Regler, um einen Sender auszuwählen.
   Die TUNE (Abstimm-)Anzeige leuchtet auf, wenn ein Sender empfangen wird.

So schalten Sie das Radio aus

Drehen Sie den Power switch/VOL (Ein-/Ausschalter/Lautstärke) Regler nach unten auf OFF (AUS), bis ein Klicken zu hören ist.

Zum Hören mit einem Kopfhörer

Schließen Sie den optionalen Kopfhörer an die Buchse an.
Der Lautsprecher gibt keinen Ton aus, wenn ein Kopfhörer angeschlossen ist

Empfangsverbesserung

FM: Ziehen Sie die Teleskopantenne aus und passen Sie deren Länge und Winkel für den besten Empfang an.
AM: Drehen Sie das Gerät horizontal für optimalen Empfang. Eine Ferritstabantenne ist im Gerät eingebaut.

Hinweis

• Stellen Sie den Winkel der Antenne ein, indem Sie sie am unteren Ende festhalten. Die Antenne kann beschädigt werden, wenn Sie sie mit übermäßiger Kraft bewegen.
• Drehen Sie die Teleskopantenne nicht.


Vorsichtsmaßnahmen

• Betreiben Sie das Gerät nur mit 3 V DC.
• Das Typenschild mit Betriebsspannung usw. befindet sich an der Rückseite.
• Vermeiden Sie extreme Temperaturen, direkte Sonneneinstrahlung, Feuchtigkeit, Sand, Staub oder mechanische Erschütterungen. Lassen Sie es niemals in einem in der Sonne geparkten Auto liegen.
• In Fahrzeugen oder Gebäuden kann der Radioempfang schwierig oder gestört sein. Versuchen Sie, in der Nähe eines Fensters zu hören.
• Da ein starker Magnet für den Lautsprecher verwendet wird, halten Sie persönliche Kreditkarten mit Magnetstreifen oder mechanische Uhren vom Gerät fern, um mögliche Schäden durch den Magneten zu vermeiden.
• Wenn das Gehäuse verschmutzt ist, reinigen Sie es mit einem weichen, trockenen Tuch, das mit einer milden Reinigungslösung befeuchtet wurde. Verwenden Sie niemals scheuernde Reinigungsmittel oder chemische Lösungsmittel, da diese das Gehäuse verformen können.

Bei Fragen oder Problemen bezüglich Ihres Geräts wenden Sie sich bitte an den nächstgelegenen Sony-Händler.

Technische Daten

Frequenzbereich
FM: 87.5 – 108 MHz
AM: 526.5 – 1 606.5 kHz (Italy)
530 – 1 605 kHz (andere Länder)

Lautsprecher
Ca. 5.7 cm Ø, 8 Ω

Ausgangsleistung
100 mW (bei 10 % harmonischer Verzerrung)

Ausgang
Buchse (∅3.5mm Miniklinke)

Stromversorgung
3V DC, zwei R6-Batterien (Größe AA)

Abmessungen
Ca. 75.5 × 120.5 × 36.8 mm (B/H/T)
(3 × 4 ³/₄ × 1 ¹/₂ Zoll) inkl. hervorstehender Teile und Bedienelemente

Masse
Ca. 203.2 g (7.1 oz.) inkl. Batterien

Änderungen an Design und technischen Daten sind ohne vorherige Ankündigung vorbehalten.

Es wird bleifreies Lot zum Löten verwendet. Halogenierte Flammschutzmittel werden nicht in Leiterplatten verwendet.
