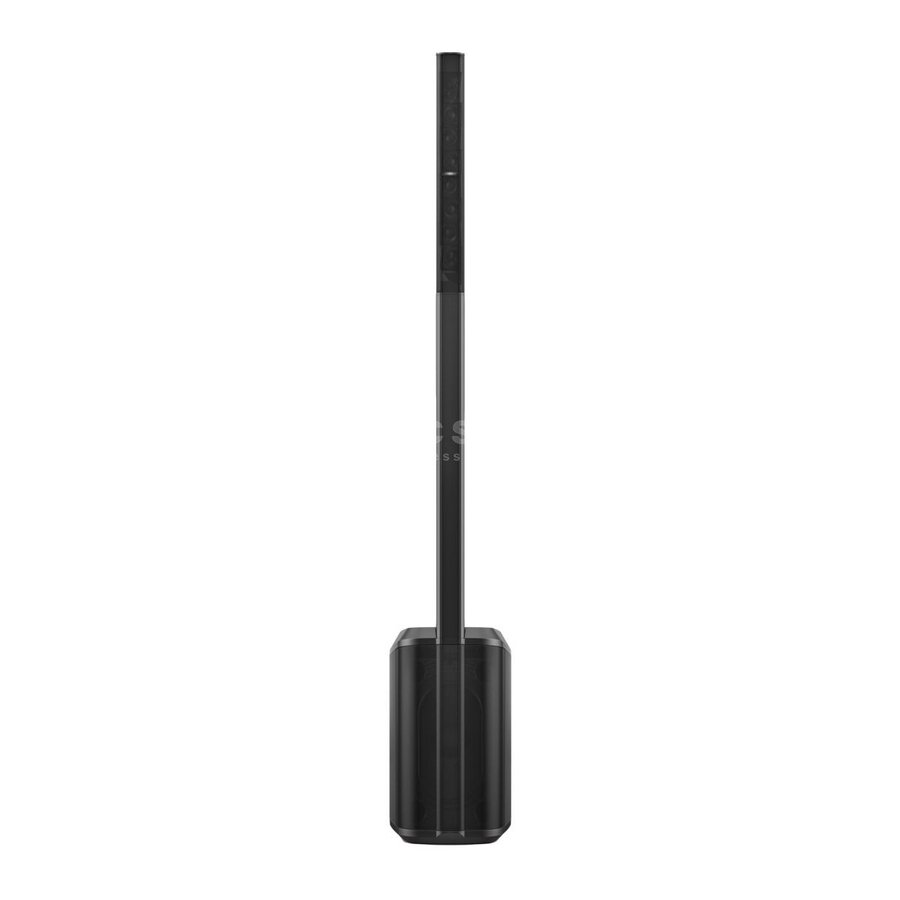

Bose L1 Pro8, L1 Pro16 - Εγχειρίδιο φορητού συστήματος γραμμικής διάταξης

Επισκόπηση

Περιεχόμενα συσκευασίας

Προαιρετικά αξεσουάρ

• Τσάντα συστήματος L1 Pro8
• Τσάντα με ρόδες συστήματος L1 Pro16
• Κάλυμμα ολίσθησης L1 Pro8/Pro16

Για περισσότερες πληροφορίες σχετικά με τα αξεσουάρ L1 Pro, επισκεφθείτε το PRO.BOSE.COM.

Ρύθμιση Συστήματος

Συνδέσεις και Έλεγχοι

1. Έλεγχος Παραμέτρων Καναλιού: Ρυθμίστε την ένταση της έντασης, τα πρίμα, τα μπάσα ή την αντήχηση για το επιθυμητό κανάλι. Πατήστε το στοιχείο ελέγχου για να κάνετε εναλλαγή μεταξύ των παραμέτρων. περιστρέψτε το στοιχείο ελέγχου για να ρυθμίσετε το επίπεδο της επιλεγμένης παραμέτρου.
2. Ένδειξη Σήματος/Αποκοπής: Η λυχνία LED θα ανάψει πράσινη όταν υπάρχει σήμα και θα ανάψει κόκκινη όταν το σήμα αποκόπτεται ή το σύστημα εισέρχεται σε περιορισμό. Μειώστε την ένταση του καναλιού ή του σήματος για να αποτρέψετε την αποκοπή ή τον περιορισμό του σήματος.
3. Σίγαση Καναλιού: Σίγαση της εξόδου ενός μεμονωμένου καναλιού. Πατήστε το κουμπί για να θέσετε σε σίγαση το κανάλι. Όταν είναι σε σίγαση, το κουμπί θα ανάψει λευκό.
4. Κουμπί ToneMatch Καναλιού: Επιλέξτε την προεπιλογή ToneMatch για ένα μεμονωμένο κανάλι. Χρησιμοποιήστε το MIC για μικρόφωνα και χρησιμοποιήστε το INST για ακουστική κιθάρα. Η αντίστοιχη λυχνία LED θα ανάψει λευκό όταν είναι επιλεγμένη.
5. Είσοδος Καναλιού: Αναλογική είσοδος για σύνδεση μικροφώνου (XLR), οργάνου (TS μη ισορροπημένο) ή καλωδίων επιπέδου γραμμής (TRS ισορροπημένο).
6. Phantom Power: Πατήστε το κουμπί για να εφαρμόσετε ισχύ 48 volt στα κανάλια 1 και 2. Η λυχνία LED θα ανάψει λευκό όταν εφαρμόζεται phantom power.
7. Θύρα USB: Υποδοχή USB-C για χρήση σέρβις Bose.
   Σημείωση: Αυτή η θύρα δεν είναι συμβατή με καλώδια Thunderbolt 3.
8. Έξοδος Γραμμής XLR: Χρησιμοποιήστε ένα καλώδιο XLR για να συνδέσετε την έξοδο επιπέδου γραμμής σε ένα Sub1/Sub2 ή μια άλλη μονάδα μπάσων.
9. Θύρα ToneMatch: Συνδέστε το L1 Pro σε ένα μίκτη T4S ή T8S ToneMatch μέσω καλωδίου ToneMatch.

   Μην συνδέεστε σε δίκτυο υπολογιστή ή τηλεφώνου.
10. Είσοδος Τροφοδοσίας: Σύνδεση καλωδίου τροφοδοσίας IEC.
11. Κουμπί Αναμονής: Πατήστε το κουμπί για να ενεργοποιήσετε το L1 Pro. Η λυχνία LED θα ανάψει λευκό όταν το σύστημα είναι ενεργοποιημένο.
12. System EQ: Πατήστε το κουμπί για να μετακινηθείτε και να επιλέξετε ένα κύριο EQ κατάλληλο για την περίπτωση χρήσης. Η αντίστοιχη λυχνία LED θα ανάψει λευκό όταν είναι επιλεγμένη.
13. Είσοδος Γραμμής TRS: Χρησιμοποιήστε ένα καλώδιο TRS 6,4 χιλιοστών (1/4 ίντσας) για να συνδέσετε πηγές ήχου επιπέδου γραμμής.
14. Είσοδος Γραμμής Aux: Χρησιμοποιήστε ένα καλώδιο TRS 3,5 χιλιοστών (1/8 ίντσας) για να συνδέσετε πηγές ήχου επιπέδου γραμμής.
15. Κουμπί Σύζευξης Bluetooth®: Ρυθμίστε τη σύζευξη με συσκευές με δυνατότητα Bluetooth. Η λυχνία LED θα αναβοσβήνει μπλε ενώ το L1 Pro είναι ανιχνεύσιμο και θα ανάψει σταθερά λευκό όταν μια συσκευή είναι συζευγμένη για ροή.

Συναρμολόγηση του Συστήματος

Πριν συνδέσετε το σύστημα σε μια πηγή τροφοδοσίας, συναρμολογήστε το σύστημα χρησιμοποιώντας την επέκταση συστοιχίας και τη συστοιχία μεσαίων-υψηλών.

1. Εισαγάγετε την επέκταση συστοιχίας στη βάση τροφοδοσίας του subwoofer.
2. Εισαγάγετε τη συστοιχία μεσαίων-υψηλών στην επέκταση συστοιχίας.


Το L1 Pro8/Pro16 μπορεί να συναρμολογηθεί χωρίς τη χρήση της επέκτασης συστοιχίας. η συστοιχία μεσαίων-υψηλών μπορεί να συνδεθεί απευθείας στη βάση τροφοδοσίας του subwoofer. Αυτή η διαμόρφωση είναι πιο χρήσιμη όταν βρίσκεστε σε μια υπερυψωμένη σκηνή για να βεβαιωθείτε ότι η συστοιχία μεσαίων-υψηλών βρίσκεται στο ύψος των αυτιών.

Σύνδεση Τροφοδοσίας

1. Συνδέστε το καλώδιο τροφοδοσίας στην Είσοδο Τροφοδοσίας στο L1 Pro.
2. Συνδέστε το άλλο άκρο του καλωδίου τροφοδοσίας σε μια ενεργή ηλεκτρική πρίζα.

Σημείωση:
Μην ενεργοποιήσετε το σύστημα μέχρι να συνδέσετε τις πηγές σας. Δείτε την ενότητα Σύνδεση Πηγών παρακάτω.

3. Πατήστε το Κουμπί Αναμονής (Standby Button). Η λυχνία LED θα ανάψει λευκό όταν το σύστημα είναι ενεργοποιημένο.

Σημείωση:
Πατήστε και κρατήστε πατημένο το Κουμπί Αναμονής (Standby Button) για 10 δευτερόλεπτα για να επαναφέρετε το σύστημα στις εργοστασιακές ρυθμίσεις.

AutoOff/Αναμονή Χαμηλής Ισχύος

Μετά από τέσσερις ώρες μη χρήσης, το L1 Pro θα εισέλθει σε λειτουργία
λειτουργία AutoOff/Αναμονής Χαμηλής Ισχύος για εξοικονόμηση ενέργειας. Για να αφυπνίσετε το σύστημα από τη λειτουργία AutoOff/Αναμονής Χαμηλής Ισχύος, πατήστε το Κουμπί Αναμονής (Standby Button).

Σύνδεση Πηγών

Έλεγχοι Καναλιού 1 & 2

Τα κανάλια 1 και 2 προορίζονται για χρήση με μικρόφωνα, κιθάρες, πληκτρολόγια ή άλλα όργανα. Τα κανάλια 1 και 2 θα ανιχνεύσουν αυτόματα ένα επίπεδο εισόδου πηγής για να ρυθμίσουν τη σταδιακή αυξομείωση της έντασης και το στάδιο ενίσχυσης.

1. Συνδέστε την πηγή ήχου σας στην Είσοδο Καναλιού (Channel Input) με το κατάλληλο καλώδιο.

2. Εφαρμόστε μια προεπιλογή ToneMatch—για να βελτιστοποιήσετε τον ήχο του μικροφώνου ή του οργάνου σας—πατώντας το Κουμπί ToneMatch Καναλιού (Channel ToneMatch Button) μέχρι να ανάψει η λυχνία LED για την επιλεγμένη προεπιλογή.
   Χρησιμοποιήστε το MIC για μικρόφωνα και χρησιμοποιήστε το INST για ακουστικές κιθάρες και άλλα όργανα. Χρησιμοποιήστε το OFF εάν δεν θέλετε να εφαρμόσετε μια προεπιλογή.
   Σημείωση:
   Χρησιμοποιήστε την εφαρμογή L1 Mix για να επιλέξετε προσαρμοσμένες προεπιλογές από τη βιβλιοθήκη ToneMatch. Η αντίστοιχη λυχνία LED θα ανάψει πράσινη όταν επιλεγεί μια προσαρμοσμένη προεπιλογή.

3. Πατήστε το Έλεγχο Παραμέτρων Καναλιού (Channel Parameter Control) για να επιλέξετε μια παράμετρο για τροποποίηση. Το όνομα της παραμέτρου θα ανάψει λευκό ενώ είναι επιλεγμένο.

4. Περιστρέψτε το Έλεγχο Παραμέτρων Καναλιού (Channel Parameter Control) για να ρυθμίσετε το επίπεδο της επιλεγμένης παραμέτρου. Η λυχνία LED της παραμέτρου θα υποδεικνύει το επίπεδο της επιλεγμένης παραμέτρου.
   Σημείωση:
   Ενώ είναι επιλεγμένο το Reverb (Αντήχηση), πατήστε και κρατήστε πατημένο το στοιχείο ελέγχου για δύο δευτερόλεπτα για να θέσετε σε σίγαση την αντήχηση. Ενώ η αντήχηση είναι σε σίγαση, το Reverb (Αντήχηση) θα αναβοσβήνει λευκό. Για να καταργήσετε τη σίγαση της αντήχησης, πατήστε και κρατήστε πατημένο για δύο δευτερόλεπτα ενώ είναι επιλεγμένο το Reverb (Αντήχηση). Η σίγαση της αντήχησης θα επαναφερθεί όταν απενεργοποιηθεί το σύστημα.


Έλεγχοι Καναλιού 3

Το κανάλι 3 προορίζεται για χρήση με συσκευές με δυνατότητα Bluetooth® και εισόδους ήχου επιπέδου γραμμής.

Σύζευξη Bluetooth
Τα παρακάτω βήματα περιγράφουν τον τρόπο μη αυτόματης σύνδεσης μιας συσκευής με δυνατότητα Bluetooth για ροή ήχου.
Μπορείτε να χρησιμοποιήσετε την εφαρμογή L1 Mix για να αποκτήσετε πρόσβαση σε πρόσθετο έλεγχο συσκευής. Για περισσότερες πληροφορίες σχετικά με την εφαρμογή L1 Mix, ανατρέξτε στην ενότητα Έλεγχος Εφαρμογής L1 Mix παρακάτω.

1. Ενεργοποιήστε τη λειτουργία Bluetooth στην κινητή συσκευή σας.
2. Πατήστε και κρατήστε πατημένο το Κουμπί Σύζευξης Bluetooth (Bluetooth Pair Button) για δύο δευτερόλεπτα. Όταν είναι έτοιμο για σύζευξη, η λυχνία LED θα αναβοσβήνει μπλε.

3. Το L1 Pro σας θα είναι ορατό στη λίστα συσκευών στην κινητή συσκευή σας. Επιλέξτε το L1 Pro σας από τη λίστα συσκευών. Όταν η συσκευή συζευχθεί με επιτυχία, η λυχνία LED θα ανάψει σταθερά λευκό.


Σημείωση:
Ορισμένες ειδοποιήσεις ενδέχεται να είναι ακουστές μέσω του συστήματος κατά τη χρήση. Για να το αποτρέψετε αυτό, απενεργοποιήστε τις ειδοποιήσεις στη συνδεδεμένη συσκευή σας. Ενεργοποιήστε τη λειτουργία πτήσης για να αποτρέψετε τις ειδοποιήσεις κλήσεων/μηνυμάτων να διακόψουν τον ήχο.

Είσοδος Γραμμής TRS
Μια μονοφωνική είσοδος. Χρησιμοποιήστε ένα καλώδιο TRS 6,4 χιλιοστών (1/4 ίντσας) για να συνδέσετε πηγές ήχου επιπέδου γραμμής, όπως μίκτες ή εφέ οργάνων.

Είσοδος Γραμμής Aux
Μια στερεοφωνική είσοδος. Χρησιμοποιήστε ένα καλώδιο TRS 3,5 χιλιοστών (1/8 ίντσας) για να συνδέσετε μια πηγή ήχου επιπέδου γραμμής, όπως κινητές συσκευές ή φορητούς υπολογιστές.

Έλεγχος Εφαρμογής L1 Mix

Κατεβάστε την εφαρμογή Bose L1 Mix για πρόσθετο έλεγχο συσκευής και ροή ήχου. Μόλις κατεβάσετε, ακολουθήστε τις οδηγίες στην εφαρμογή για να συνδέσετε το L1 Pro σας. Για συγκεκριμένες πληροφορίες σχετικά με τον τρόπο χρήσης της εφαρμογής L1 Mix, ανατρέξτε στη βοήθεια εντός της εφαρμογής.

Χαρακτηριστικά

• Ρύθμιση έντασης καναλιού
• Ρύθμιση παραμέτρων μίκτη καναλιού
• Ρύθμιση System EQ
• Ενεργοποίηση σίγασης καναλιού
• Ενεργοποίηση σίγασης αντήχησης
• Ενεργοποίηση phantom power
• Πρόσβαση στη βιβλιοθήκη προεπιλογών ToneMatch
• Αποθήκευση σκηνών

Πρόσθετες Ρυθμίσεις

Σίγαση Καναλιού

Πατήστε το Σίγαση Καναλιού (Channel Mute) για να θέσετε σε σίγαση τον ήχο για ένα μεμονωμένο κανάλι. Ενώ ένα κανάλι είναι σε σίγαση, το κουμπί θα ανάψει λευκό. Πατήστε ξανά το κουμπί για να καταργήσετε τη σίγαση του καναλιού.

Phantom Power

Πατήστε το κουμπί Phantom Power για να εφαρμόσετε ισχύ 48 volt στα κανάλια 1 και 2. Η λυχνία LED θα ανάψει λευκό ενώ εφαρμόζεται phantom power. Εφαρμόστε phantom power όταν χρησιμοποιείτε πυκνωτικό μικρόφωνο. Πατήστε ξανά το κουμπί για να απενεργοποιήσετε το phantom power.

Σημείωση:
Το phantom power θα επηρεάσει μόνο πηγές που είναι συνδεδεμένες σε μια Είσοδο Καναλιού (Channel Input) χρησιμοποιώντας ένα καλώδιο XLR.

System EQ

Επιλέξτε το System EQ σας πατώντας το κουμπί System EQ μέχρι να ανάψει η αντίστοιχη λυχνία LED για το επιθυμητό EQ με λευκό χρώμα. Επιλέξτε μεταξύ OFF, LIVE, MUSIC και SPEECH. Το επιλεγμένο EQ θα παραμείνει επιλεγμένο όταν απενεργοποιήσετε και ενεργοποιήσετε το L1 Pro σας.

Σημείωση:
Το System EQ επηρεάζει μόνο τον ήχο του subwoofer/μεσαίων-υψηλών συστοιχιών.
Το System EQ δεν επηρεάζει τον ήχο της Έξοδος Γραμμής XLR (XLR Line Output).

Σενάρια Ρύθμισης Συστήματος

Το σύστημα L1 Pro8/Pro16 μπορεί να τοποθετηθεί στο δάπεδο ή σε μια υπερυψωμένη σκηνή. Όταν χρησιμοποιείτε το σύστημα σε μια υπερυψωμένη σκηνή, συναρμολογήστε το σύστημά σας χωρίς την επέκταση συστοιχίας (δείτε την ενότητα Συναρμολόγηση του Συστήματος).

Μην τοποθετείτε τον εξοπλισμό σε ασταθή θέση. Ο εξοπλισμός θα μπορούσε να γίνει ασταθής οδηγώντας σε μια επικίνδυνη κατάσταση, η οποία θα μπορούσε να οδηγήσει σε τραυματισμό.

Solo Musician

Musician with Mobile Device

Band

Musician with T8S Mixer

Σημείωση:
Παρέχεται μόνο ο ήχος του αριστερού καναλιού T8S.

Musician Stereo with T4S Mixer

DJ Stereo

• Εναλλακτική Σύνδεση
  Αυτό το σενάριο μπορεί να απαιτεί ένα εξειδικευμένο καλώδιο ή προσαρμογέα. Συνδέστε ένα καλώδιο TRS στην Είσοδο Γραμμής TRS (TRS Line Input) για να επιτρέψετε ένα ευρύτερο εύρος ελέγχου έντασης.


DJ with Sub1

• Εναλλακτική Σύνδεση
  Αυτό το σενάριο μπορεί να απαιτεί ένα εξειδικευμένο καλώδιο ή προσαρμογέα. Συνδέστε ένα καλώδιο TRS στην Είσοδο Γραμμής TRS (TRS Line Input) για να επιτρέψετε ένα ευρύτερο εύρος ελέγχου έντασης.


Σημείωση: Για τις κατάλληλες ρυθμίσεις Sub1/Sub2, ανατρέξτε στον οδηγό κατόχου Sub1/Sub2 στη διεύθυνση PRO.BOSE.COM.

Musician Dual Mono

• Εναλλακτική Σύνδεση
  Αυτό το σενάριο απαιτεί ένα εξειδικευμένο καλώδιο ή προσαρμογέα. Συνδέστε ένα καλώδιο TRS στην Είσοδο Γραμμής TRS (TRS Line Input) για να επιτρέψετε ένα ευρύτερο εύρος ελέγχου έντασης.


Musician with S1 Pro Monitor

• Εναλλακτική Σύνδεση
  Αυτό το σενάριο απαιτεί ένα εξειδικευμένο καλώδιο ή προσαρμογέα. Συνδέστε ένα καλώδιο TRS για να επιτρέψετε ένα ευρύτερο εύρος ελέγχου έντασης.


Φροντίδα & Συντήρηση

Καθαρισμός του L1 Pro
Καθαρίστε το περίβλημα του προϊόντος χρησιμοποιώντας μόνο ένα μαλακό, στεγνό πανί. Εάν είναι απαραίτητο, σκουπίστε προσεκτικά με ηλεκτρική σκούπα τη γρίλια του L1 Pro.

Μην χρησιμοποιείτε διαλύτες, χημικά ή καθαριστικά διαλύματα που περιέχουν αλκοόλ, αμμωνία ή λειαντικά.

Μην χρησιμοποιείτε σπρέι κοντά στο προϊόν και μην αφήνετε υγρά να χυθούν σε κανένα άνοιγμα.

Αντιμετώπιση προβλημάτων
