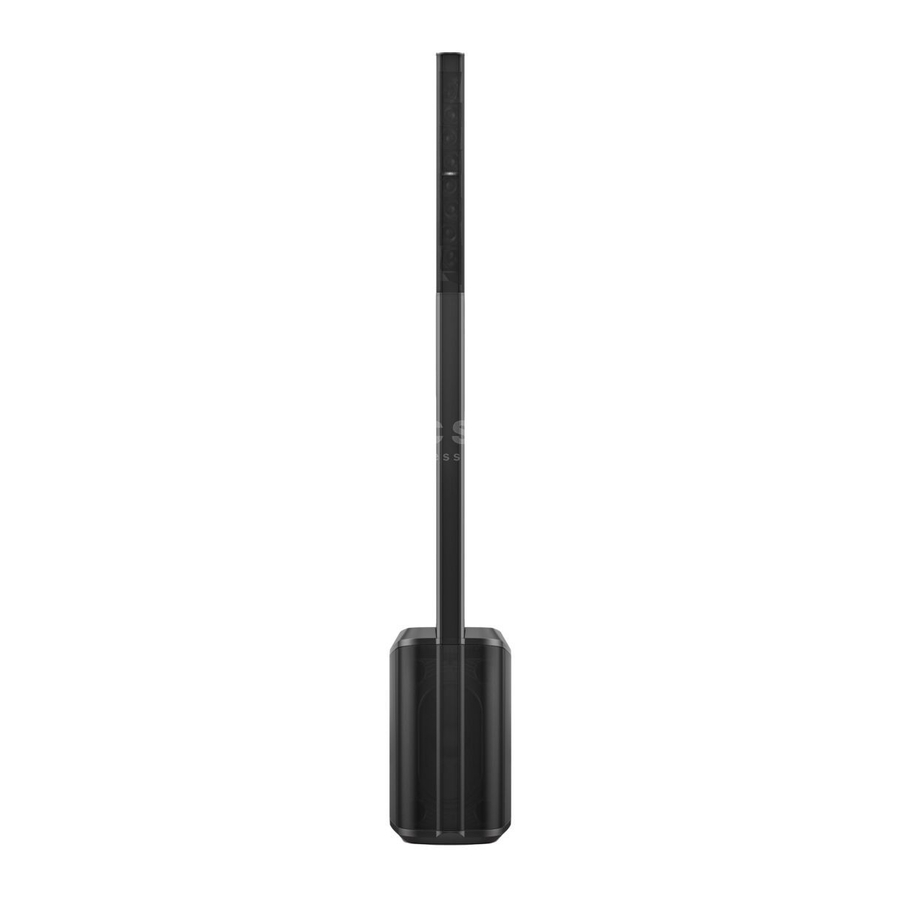

Bose L1 Pro8, L1 Pro16 - kaasaskantava Line Array süsteemi kasutusjuhend

Ülevaade

Pakendi sisu

Valikulised lisatarvikud

• L1 Pro8 süsteemikott
• L1 Pro16 süsteemi rullkott
• L1 Pro8/Pro16 kaitsekate

Lisateabe saamiseks L1 Pro lisatarvikute kohta külastage veebilehte PRO.BOSE.COM.

Süsteemi seadistamine

Ühendused ja juhtnupud

1. Kanali parameetri juhtnupp: Reguleerige helitugevuse, kõrgete helide, bassi või reverb'i taset soovitud kanali jaoks. Parameetrite vahel vahetamiseks vajutage juhtnuppu; valitud parameetri taseme reguleerimiseks pöörake juhtnuppu.
2. Signaali/klipi indikaator: LED süttib roheliselt, kui signaal on olemas, ja punaselt, kui signaal on kärpimas või süsteem on piiramise režiimis. Signaali kärpimise või piiramise vältimiseks vähendage kanali või signaali helitugevust.
3. Kanali vaigistus: Vaigistage üksiku kanali väljund. Kanali vaigistamiseks vajutage nuppu. Vaigistamise ajal süttib nupp valgelt.
4. Kanali ToneMatch nupp: Valige üksiku kanali jaoks ToneMatch eelseade. Kasutage MIC mikrofonide jaoks ja INST akustilise kitarri jaoks. Vastav LED süttib valgelt, kui see on valitud.
5. Kanali sisend: Analoogsisend mikrofoni (XLR), instrumendi (TS tasakaalustamata) või liinitaseme (TRS tasakaalustatud) kaablite ühendamiseks.
6. Fantoomtoide: Vajutage nuppu, et rakendada 48-voldist toidet kanalitele 1 ja 2. LED süttib valgelt, kui fantoomtoide on rakendatud.
7. USB-port: USB-C pistik Bose teeninduse jaoks.
   Märkus: See port ei ühildu Thunderbolt 3 kaablitega.
8. XLR liiniväljund: Kasutage XLR-kaablit liinitaseme väljundi ühendamiseks Sub1/Sub2 või muu bassimooduliga.
9. ToneMatch port: Ühendage oma L1 Pro T4S või T8S ToneMatch mikseriga ToneMatch kaabli abil.

   Ärge ühendage arvuti või telefonivõrguga.
10. Toite sisend: IEC toitejuhtme ühendus.
11. Ooterežiimi nupp: L1 Pro sisselülitamiseks vajutage nuppu. LED süttib valgelt, kui süsteem on sisse lülitatud.
12. Süsteemi EQ: Vajutage nuppu, et kerida läbi ja valida kasutusjuhtumi jaoks sobiv põhiekvalaiser (EQ). Vastav LED süttib valgelt, kui see on valitud.
13. TRS liinisisend: Kasutage 6,4-millimeetrist (1/4-tollist) TRS-kaablit liinitaseme heliallikate ühendamiseks.
14. Aux liinisisend: Kasutage 3,5-millimeetrist (1/8-tollist) TRS-kaablit liinitaseme heliallikate ühendamiseks.
15. Bluetooth® sidumisnupp: Seadistage sidumine Bluetooth-võimeliste seadmetega. LED vilgub siniselt, kui L1 Pro on leitav, ja süttib pidevalt valgelt, kui seade on voogesituse jaoks seotud.

Süsteemi kokkupanek

Enne süsteemi ühendamist toiteallikaga pange süsteem kokku, kasutades massiivi pikendust ja kesk-kõrge sagedusega massiivi.

1. Sisestage massiivi pikendus bassikõlari toitealusse.
2. Sisestage kesk-kõrge sagedusega massiiv massiivi pikendusse.


L1 Pro8/Pro16 saab kokku panna ilma massiivi pikendust kasutamata; kesk-kõrge sagedusega massiivi saab ühendada otse bassikõlari toitealusega. See konfiguratsioon on kõige kasulikum kõrgendatud laval, et tagada kesk-kõrge sagedusega massiivi kõrvakõrgusel.

Toite ühendamine

1. Ühendage toitejuhe L1 Pro toite sisendisse.
2. Ühendage toitejuhtme teine ots vooluvõrku.

Märkus:
Ärge lülitage süsteemi sisse enne, kui olete oma allikad ühendanud. Vaadake allpool Allikate ühendamine.

3. Vajutage Ooterežiimi nuppu. LED süttib valgelt, kui süsteem on sisse lülitatud.

Märkus:
Süsteemi tehaseseadetele lähtestamiseks vajutage ja hoidke Ooterežiimi nuppu 10 sekundit all.

Automaatne väljalülitus/madala energiatarbega ooterežiim

Pärast neljatunnist mittekasutamist lülitub L1 Pro
energiasäästmiseks automaatselt välja/madala energiatarbega ooterežiimi. Süsteemi automaatsest väljalülitusest/madala energiatarbega ooterežiimist äratamiseks vajutage Ooterežiimi nuppu.

Allikate ühendamine

Kanalite 1 ja 2 juhtnupud

Kanalid 1 ja 2 on mõeldud kasutamiseks mikrofonide, kitarride, klahvpillide või muude instrumentidega. Kanalid 1 ja 2 tuvastavad automaatselt allika sisendtaseme, et reguleerida helitugevuse koonust ja võimenduse astet.

1. Ühendage oma heliallikas kanali sisendiga sobiva kaabli abil.

2. Rakendage ToneMatch eelseade – et optimeerida oma mikrofoni või instrumendi heli – vajutades kanali ToneMatch nuppu, kuni teie valitud eelseade LED süttib.
   Kasutage MIC mikrofonide jaoks ja INST akustiliste kitarride ja muude instrumentide jaoks. Kasutage OFF (väljas), kui te ei soovi eelseadet rakendada.
   Märkus:
   Kasutage L1 Mix rakendust, et valida ToneMatch teegist kohandatud eelseadeid. Vastav LED süttib roheliselt, kui kohandatud eelseade on valitud.

3. Parameetri muutmiseks vajutage kanali parameetri juhtnuppu. Parameetri nimi süttib valgelt, kui see on valitud.

4. Valitud parameetri taseme reguleerimiseks pöörake kanali parameetri juhtnuppu. Parameetri LED näitab valitud parameetri taset.
   Märkus:
   Kui Reverb (reverb) on valitud, vajutage ja hoidke juhtnuppu kaks sekundit all, et reverb vaigistada. Kui reverb on vaigistatud, vilgub Reverb valgelt. Reverb'i vaigistuse tühistamiseks vajutage ja hoidke kaks sekundit all, kui Reverb on valitud. Reverb'i vaigistus lähtestatakse, kui süsteem välja lülitatakse.


Kanali 3 juhtnupud

Kanal 3 on mõeldud kasutamiseks Bluetooth® toega seadmete ja liinitaseme helisisenditega.

Bluetooth sidumine
Järgmised sammud kirjeldavad, kuidas Bluetooth-toega seadet käsitsi ühendada heli voogesitamiseks.
Seadme täiendava juhtimise jaoks saate kasutada L1 Mix rakendust. L1 Mix rakenduse kohta lisateabe saamiseks vaadake allpool L1 Mix rakenduse juhtimine.

1. Lülitage oma mobiilseadmes sisse Bluetooth funktsioon.
2. Vajutage ja hoidke Bluetooth sidumisnuppu kaks sekundit all. Kui olete sidumiseks valmis, vilgub LED siniselt.

3. Teie L1 Pro on teie mobiilseadme seadmete loendis nähtav. Valige seadmete loendist oma L1 Pro. Kui seade on edukalt seotud, süttib LED pidevalt valgelt.


Märkus:
Mõned teated võivad kasutamise ajal süsteemi kaudu olla kuuldavad. Selle vältimiseks keelake oma ühendatud seadmes teated. Helisalvestuse katkestamise vältimiseks lubage lennukirežiim, et vältida kõne-/sõnumiteateid.

TRS liinisisend
Mono sisend. Kasutage 6,4-millimeetrist (1/4-tollist) TRS-kaablit liinitaseme heliallikate, näiteks mikserite või instrumendi efektide ühendamiseks.

Aux liinisisend
Stereo sisend. Kasutage 3,5-millimeetrist (1/8-tollist) TRS-kaablit liinitaseme heliallika, näiteks mobiilseadmete või sülearvutite ühendamiseks.

L1 Mix rakenduse juhtimine

Seadme täiendavaks juhtimiseks ja heli voogesitamiseks laadige alla Bose L1 Mix rakendus. Pärast allalaadimist järgige oma L1 Pro ühendamiseks rakenduses olevaid juhiseid. L1 Mix rakenduse kasutamise kohta konkreetse teabe saamiseks vaadake rakendusesisest abi.

Funktsioonid

• Reguleerige kanali helitugevust
• Reguleerige kanali mikseri parameetreid
• Reguleerige süsteemi EQ-d
• Luba kanali vaigistus
• Luba reverb'i vaigistus
• Luba fantoomtoide
• Juurdepääs ToneMatch eelseadete teegile
• Salvesta stseene

Täiendavad reguleerimised

Kanali vaigistus

Üksiku kanali heli vaigistamiseks vajutage kanali vaigistust. Kui kanal on vaigistatud, süttib nupp valgelt. Kanali vaigistuse tühistamiseks vajutage nuppu uuesti.

Fantoomtoide

Kanalitele 1 ja 2 48-voldise toite rakendamiseks vajutage fantoomtoite nuppu. LED süttib valgelt, kui fantoomtoide on rakendatud. Kondensaatormikrofoni kasutamisel rakendage fantoomtoidet. Fantoomtoite väljalülitamiseks vajutage nuppu uuesti.

Märkus:
Fantoomtoide mõjutab ainult neid allikaid, mis on ühendatud kanali sisendiga XLR-kaabli abil.

Süsteemi EQ

Valige oma süsteemi EQ, vajutades süsteemi EQ nuppu, kuni soovitud EQ vastav LED süttib valgelt. Valige OFF (väljas), LIVE (otse), MUSIC (muusika) ja SPEECH (kõne) vahel. Teie valitud EQ jääb valituks, kui lülitate oma L1 Pro välja ja sisse.

Märkus:
Süsteemi EQ mõjutab ainult bassikõlari/kesk-kõrge sagedusega massiivi heli.
Süsteemi EQ ei mõjuta XLR liiniväljundi heli.

Süsteemi seadistamise stsenaariumid

L1 Pro8/Pro16 süsteemi saab paigutada põrandale või kõrgendatud lavale. Kui kasutate süsteemi kõrgendatud laval, pange oma süsteem kokku ilma massiivi pikenduseta (vt Süsteemi kokkupanek).

Ärge asetage seadmeid ebastabiilsesse kohta. Seadmed võivad muutuda ebastabiilseks, mis võib põhjustada ohtliku olukorra, mis võib põhjustada vigastusi.

Solistmuusik

Mobiilseadmega muusik

Bänd

Muusik T8S mikseriga

Märkus:
Edastatakse ainult T8S vasaku kanali heli.

Muusik stereo T4S mikseriga

DJ stereo

• Alternatiivne ühendus
  See stsenaarium võib nõuda spetsiaalset kaablit või adapterit. Helitugevuse laiemaks reguleerimiseks ühendage TRS-kaabel TRS liinisisendiga.


DJ Sub1-ga

• Alternatiivne ühendus
  See stsenaarium võib nõuda spetsiaalset kaablit või adapterit. Helitugevuse laiemaks reguleerimiseks ühendage TRS-kaabel TRS liinisisendiga.


Märkus: Sub1/Sub2 õigete seadete kohta vaadake Sub1/Sub2 kasutusjuhendit aadressil PRO.BOSE.COM.

Muusik kahe monoheliga

• Alternatiivne ühendus
  See stsenaarium nõuab spetsiaalset kaablit või adapterit. Helitugevuse laiemaks reguleerimiseks ühendage TRS-kaabel TRS liinisisendiga.


Muusik S1 Pro monitoriga

• Alternatiivne ühendus
  See stsenaarium nõuab spetsiaalset kaablit või adapterit. Helitugevuse laiemaks reguleerimiseks ühendage TRS-kaabel.


Hooldus ja korrashoid

Teie L1 Pro puhastamine
Puhastage toote korpust ainult pehme, kuiva lapiga. Vajadusel tolmuimejaga ettevaatlikult L1 Pro võre.

Ärge kasutage lahusteid, kemikaale ega puhastusvahendeid, mis sisaldavad alkoholi, ammoniaaki või abrasiive.

Ärge kasutage toote läheduses pihusteid ega laske vedelikel avadesse valguda.

Veaotsing
