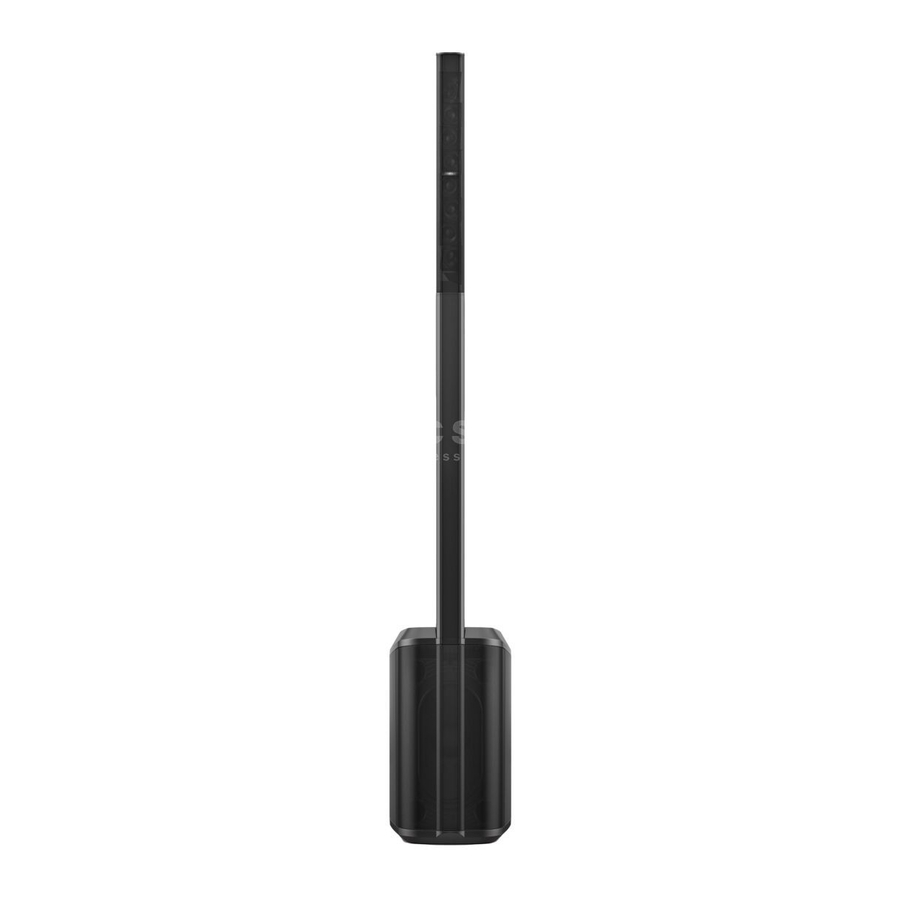

Bose L1 Pro8, L1 Pro16 - Mwongozo wa Mfumo wa Safu ya Mstari Inayobebeka

Muhtasari

Yaliyomo kwenye Kifurushi

Vifaa vya Hiari

• Mfuko wa Mfumo wa L1 Pro8
• Mfuko wa Roller wa Mfumo wa L1 Pro16
• Kifuniko cha Kuteleza cha L1 Pro8/Pro16

Kwa maelezo ya ziada kuhusu vifaa vya L1 Pro, tembelea PRO.BOSE.COM.

Usanidi wa Mfumo

Viunganishi na Vituo vya Udhibiti

1. Channel Parameter Control: Rekebisha kiwango cha sauti, treble, bass, au reverb kwa chaneli unayotaka. Bonyeza kituo cha udhibiti ili kubadilisha kati ya vigezo; zungusha kituo cha udhibiti ili kurekebisha kiwango cha kigezo ulichochagua.
2. Signal/Clip Indicator: LED itawaka kijani wakati ishara ipo na itawaka nyekundu wakati ishara inakatika au mfumo unaingia katika kikomo. Punguza sauti ya chaneli au ishara ili kuzuia kukatika kwa ishara au kikomo.
3. Channel Mute: Nyamazisha pato la chaneli binafsi. Bonyeza kitufe ili kunyamazisha chaneli. Ikiwa imenyamazishwa, kitufe kitawaka nyeupe.
4. Channel ToneMatch Button: Chagua mipangilio ya awali ya ToneMatch kwa chaneli binafsi. Tumia MIC kwa maikrofoni na utumie INST kwa gitaa la akustisk. LED inayolingana itawaka nyeupe ikiwa imechaguliwa.
5. Channel Input: Ingizo la analogi kwa kuunganisha maikrofoni (XLR), chombo (TS isiyo na usawa), au nyaya za kiwango cha laini (TRS yenye usawa).
6. Phantom Power: Bonyeza kitufe ili kutumia nguvu ya volti 48 kwa chaneli 1 na 2. LED itawaka nyeupe wakati nguvu ya phantom inatumika.
7. USB Port: Kiunganishi cha USB-C kwa matumizi ya huduma ya Bose.
   Kumbuka: Bandari hii haiendani na nyaya za Thunderbolt 3.
8. XLR Line Output: Tumia kebo ya XLR kuunganisha pato la kiwango cha laini kwa Sub1/Sub2 au moduli nyingine ya besi.
9. ToneMatch Port: Unganisha L1 Pro yako kwa kichanganya sauti cha T4S au T8S ToneMatch kupitia kebo ya ToneMatch.

   Usijaribu kuunganisha kwenye kompyuta au mtandao wa simu.
10. Power Input: Muunganisho wa kamba ya umeme ya IEC.
11. Standby Button: Bonyeza kitufe ili kuwasha L1 Pro. LED itawaka nyeupe wakati mfumo umewashwa.
12. System EQ: Bonyeza kitufe ili kusogeza na kuchagua EQ kuu inayofaa kwa kesi ya matumizi. LED inayolingana itawaka nyeupe ikiwa imechaguliwa.
13. TRS Line Input: Tumia kebo ya TRS ya milimita 6.4 (inchi 1/4) kuunganisha vyanzo vya sauti vya kiwango cha laini.
14. Aux Line Input: Tumia kebo ya TRS ya milimita 3.5 (inchi 1/8) kuunganisha vyanzo vya sauti vya kiwango cha laini.
15. Bluetooth® Pair Button: Sanidi kuoanisha na vifaa vinavyoweza kutumia Bluetooth. LED itamulika bluu wakati L1 Pro inaweza kugunduliwa na itawaka nyeupe thabiti wakati kifaa kimeoanishwa kwa utiririshaji.

Kukusanya Mfumo

Kabla ya kuunganisha mfumo kwenye chanzo cha nguvu, kusanya mfumo kwa kutumia kiendelezi cha safu na safu ya kati-juu.

1. Ingiza kiendelezi cha safu kwenye stendi ya nguvu ya subwoofer.
2. Ingiza safu ya kati-juu kwenye kiendelezi cha safu.


L1 Pro8/Pro16 inaweza kukusanywa bila kutumia kiendelezi cha safu; safu ya kati-juu inaweza kuunganishwa moja kwa moja kwenye stendi ya nguvu ya subwoofer. Usanidi huu ni muhimu zaidi wakati uko kwenye jukwaa lililoinuliwa ili kuhakikisha kuwa safu ya kati-juu iko katika kiwango cha sikio.

Kuunganisha Nguvu

1. Chomeka kamba ya umeme kwenye Power Input (Ingizo la Nguvu) kwenye L1 Pro.
2. Chomeka ncha nyingine ya kamba ya umeme kwenye plagi ya umeme iliyo hai.

Kumbuka:
Usiwashe mfumo hadi baada ya kuunganisha vyanzo vyako. Tazama Kuunganisha Vyanzo hapa chini.

3. Bonyeza Standby Button (Kitufe cha Kusubiri). LED itawaka nyeupe wakati mfumo umewashwa.

Kumbuka:
Bonyeza na ushikilie Standby Button (Kitufe cha Kusubiri) kwa sekunde 10 ili kuweka upya mfumo kwa mipangilio ya kiwandani.

Kuzima Kiotomatiki/Hali ya Kusubiri ya Nguvu Ndogo

Baada ya saa nne bila matumizi, L1 Pro itaingia
Hali ya Kuzima Kiotomatiki/Kusubiri ya Nguvu Ndogo ili kuokoa nguvu. Ili kuamsha mfumo kutoka kwa hali ya Kuzima Kiotomatiki/Kusubiri ya Nguvu Ndogo, bonyeza Standby Button (Kitufe cha Kusubiri).

Kuunganisha Vyanzo

Vituo vya Udhibiti vya Chaneli 1 & 2

Chaneli 1 na 2 ni za matumizi na maikrofoni, gitaa, kibodi, au vyombo vingine. Chaneli 1 na 2 zitagundua kiotomatiki kiwango cha ingizo la chanzo ili kurekebisha taper ya sauti na hatua ya faida.

1. Unganisha chanzo chako cha sauti kwenye Channel Input (Ingizo la Chaneli) na kebo inayofaa.

2. Tumia mipangilio ya awali ya ToneMatch—ili kuboresha sauti ya maikrofoni au chombo chako—kwa kubonyeza Channel ToneMatch Button (Kitufe cha ToneMatch cha Chaneli) hadi LED ya mipangilio yako iliyochaguliwa iwake.
   Tumia MIC kwa maikrofoni na utumie INST kwa gitaa za akustisk na vyombo vingine. Tumia OFF ikiwa hutaki kutumia mipangilio ya awali.
   Kumbuka:
   Tumia programu ya L1 Mix kuchagua mipangilio maalum kutoka kwa maktaba ya ToneMatch. LED inayolingana itawaka kijani wakati mipangilio maalum imechaguliwa.

3. Bonyeza Channel Parameter Control (Kituo cha Udhibiti wa Kigezo cha Chaneli) ili kuchagua kigezo cha kurekebisha. Jina la kigezo litawaka nyeupe wakati limechaguliwa.

4. Zungusha Channel Parameter Control (Kituo cha Udhibiti wa Kigezo cha Chaneli) ili kurekebisha kiwango cha kigezo kilichochaguliwa. LED ya kigezo itaonyesha kiwango cha kigezo kilichochaguliwa.
   Kumbuka:
   Wakati Reverb imechaguliwa, bonyeza na ushikilie kituo cha udhibiti kwa sekunde mbili ili kunyamazisha reverb. Wakati reverb imenyamazishwa, Reverb itamulika nyeupe. Ili kuondoa unyamazishaji wa reverb, bonyeza na ushikilie kwa sekunde mbili wakati Reverb imechaguliwa. Unyamazishaji wa Reverb utawekwa upya wakati mfumo umezimwa.


Vituo vya Udhibiti vya Chaneli 3

Chaneli 3 ni ya matumizi na vifaa vilivyowezeshwa na Bluetooth® na ingizo za sauti za kiwango cha laini.

Kuoanisha kwa Bluetooth
Hatua zifuatazo zinaeleza jinsi ya kuunganisha kwa mikono kifaa kilichowezeshwa na Bluetooth ili kutiririsha sauti.
Unaweza kutumia programu ya L1 Mix kufikia udhibiti wa ziada wa kifaa. Kwa habari zaidi juu ya programu ya L1 Mix, tazama Udhibiti wa Programu ya L1 Mix hapa chini.

1. Washa kipengele cha Bluetooth kwenye kifaa chako cha rununu.
2. Bonyeza na ushikilie Bluetooth Pair (Oanisha Bluetooth) Button (Kitufe) kwa sekunde mbili. Unapokuwa tayari kuoanisha, LED itamulika bluu.

3. L1 Pro yako itaonekana kwenye orodha ya vifaa kwenye kifaa chako cha rununu. Chagua L1 Pro yako kutoka kwenye orodha ya vifaa. Wakati kifaa kimeoanishwa kwa mafanikio, LED itawaka nyeupe thabiti.


Kumbuka:
Baadhi ya arifa zinaweza kusikika kupitia mfumo wakati unatumika. Ili kuzuia hili, zima arifa kwenye kifaa chako kilichounganishwa. Washa hali ya ndege ili kuzuia arifa za simu/ujumbe kukatiza sauti.

TRS Line Input (Ingizo la Laini la TRS)
Ingizo la mono. Tumia kebo ya TRS ya milimita 6.4 (inchi 1/4) kuunganisha vyanzo vya sauti vya kiwango cha laini, kama vile vichanganya sauti au athari za chombo.

Aux Line Input (Ingizo la Laini la Aux)
Ingizo la stereo. Tumia kebo ya TRS ya milimita 3.5 (inchi 1/8) kuunganisha chanzo cha sauti cha kiwango cha laini, kama vile vifaa vya rununu au kompyuta ndogo.

Udhibiti wa Programu ya L1 Mix

Pakua programu ya Bose L1 Mix kwa udhibiti wa ziada wa kifaa na utiririshaji wa sauti. Mara baada ya kupakuliwa, fuata maagizo katika programu ili kuunganisha L1 Pro yako. Kwa habari maalum juu ya jinsi ya kutumia Programu ya L1 Mix, tazama msaada wa ndani ya programu.

Vipengele

• Rekebisha sauti ya chaneli
• Rekebisha vigezo vya kichanganya sauti cha chaneli
• Rekebisha EQ ya mfumo
• Washa unyamazishaji wa chaneli
• Washa unyamazishaji wa reverb
• Washa nguvu ya phantom
• Ufikiaji wa maktaba ya mipangilio ya awali ya ToneMatch
• Hifadhi matukio

Marekebisho ya Ziada

Unyamazishaji wa Chaneli

Bonyeza Channel Mute (Nyamazisha Chaneli) ili kunyamazisha sauti kwa chaneli binafsi. Wakati chaneli imenyamazishwa, kitufe kitawaka nyeupe. Bonyeza kitufe tena ili kuondoa unyamazishaji wa chaneli.

Nguvu ya Phantom

Bonyeza kitufe cha Phantom Power (Nguvu ya Phantom) ili kutumia nguvu ya volti 48 kwa chaneli 1 na 2. LED itawaka nyeupe wakati nguvu ya phantom inatumika. Tumia nguvu ya phantom wakati unatumia maikrofoni ya condenser. Bonyeza kitufe tena ili kuzima nguvu ya phantom.

Kumbuka:
Nguvu ya phantom itaathiri tu vyanzo vilivyounganishwa kwenye Channel Input (Ingizo la Chaneli) kwa kutumia kebo ya XLR.

EQ ya Mfumo

Chagua EQ yako ya mfumo kwa kubonyeza kitufe cha System EQ (EQ ya Mfumo) hadi LED inayolingana kwa EQ yako unayotaka iwake nyeupe. Chagua kati ya OFF (ZIMA), LIVE (MOJA KWA MOJA), MUSIC (MUZIKI), na SPEECH (MAZUNGUMZO). EQ yako uliyochagua itabaki imechaguliwa wakati unazima na kuwasha L1 Pro yako.

Kumbuka:
EQ ya mfumo huathiri sauti ya subwoofer/safu ya kati-juu tu.
System EQ (EQ ya Mfumo) haiathiri sauti ya XLR Line Output (Pato la Laini la XLR).

Matukio ya Usanidi wa Mfumo

Mfumo wa L1 Pro8/Pro16 unaweza kuwekwa kwenye sakafu au kwenye jukwaa lililoinuliwa. Wakati unatumia mfumo kwenye jukwaa lililoinuliwa, kusanya mfumo wako bila kiendelezi cha safu (tazama Kukusanya Mfumo).

Usiweke vifaa mahali pasipo imara. Vifaa vinaweza kuwa visivyo imara na kusababisha hali ya hatari, ambayo inaweza kusababisha kuumia.

Mwanamuziki Mmoja

Mwanamuziki na Kifaa cha Rununu

Bendi

Mwanamuziki na Kichanganya Sauti cha T8S

Kumbuka:
Sauti ya chaneli ya kushoto ya T8S inatolewa tu.

Mwanamuziki Stereo na Kichanganya Sauti cha T4S

DJ Stereo

• Muunganisho Mbadala
  Hali hii inaweza kuhitaji kebo au adapta maalum. Unganisha kebo ya TRS kwenye Ingizo la Laini la TRS ili kuruhusu anuwai pana ya udhibiti wa sauti.


DJ na Sub1

• Muunganisho Mbadala
  Hali hii inaweza kuhitaji kebo au adapta maalum. Unganisha kebo ya TRS kwenye Ingizo la Laini la TRS ili kuruhusu anuwai pana ya udhibiti wa sauti.


Kumbuka: Kwa mipangilio sahihi ya Sub1/Sub2, tazama mwongozo wa mmiliki wa Sub1/Sub2 kwenye PRO.BOSE.COM.

Mwanamuziki Dual Mono

• Muunganisho Mbadala
  Hali hii inahitaji kebo au adapta maalum. Unganisha kebo ya TRS kwenye Ingizo la Laini la TRS ili kuruhusu anuwai pana ya udhibiti wa sauti.


Mwanamuziki na S1 Pro Monitor

• Muunganisho Mbadala
  Hali hii inahitaji kebo au adapta maalum. Unganisha kebo ya TRS ili kuruhusu anuwai pana ya udhibiti wa sauti.


Utunzaji na Matengenezo

Kusafisha L1 Pro Yako
Safisha sehemu ya nje ya bidhaa kwa kutumia kitambaa laini na kikavu pekee. Ikiwa ni lazima, sugua kwa uangalifu grille ya L1 Pro.

Usitumie viyeyusho, kemikali au suluhisho za kusafisha zilizo na alkoholi, amonia au abrasives. ("Do not use any solvents, chemicals, or cleaning solutions containing alcohol, ammonia, or abrasives.")

Usitumie dawa yoyote karibu na bidhaa au kuruhusu vimiminika kumwagika kwenye fursa zozote. ("Do not use any sprays near the product or allow liquids to spill into any openings.")

Utatuzi wa Matatizo
