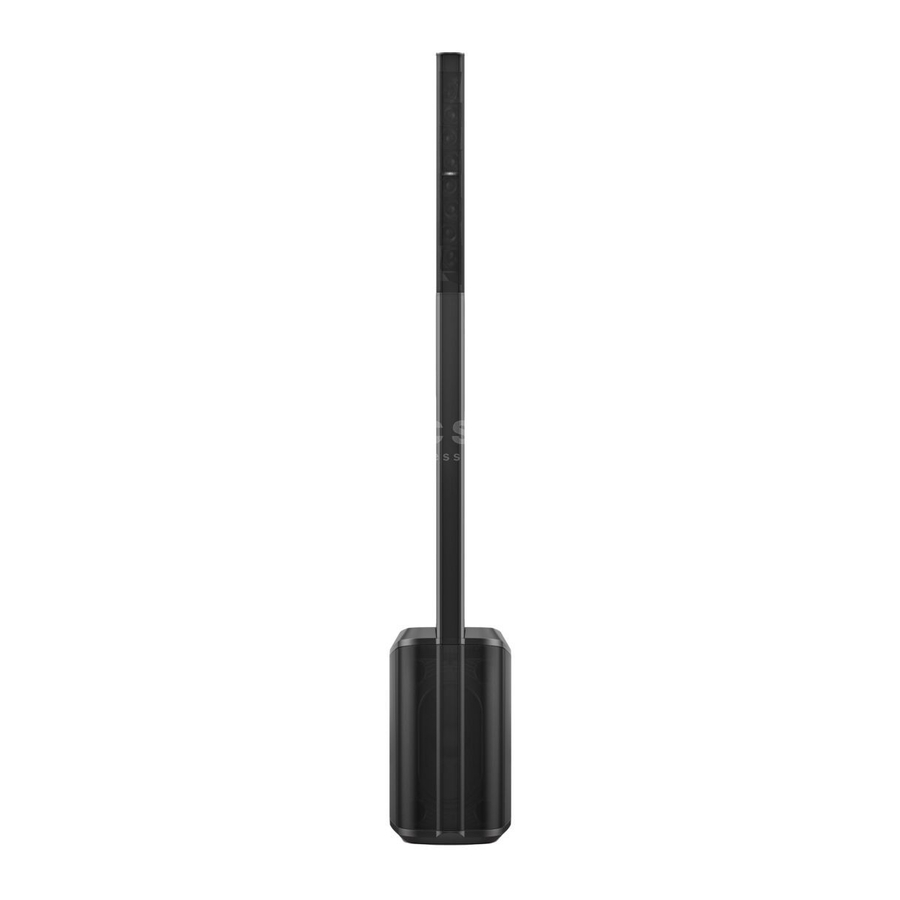

Bose L1 Pro8, L1 Pro16 - Kannettava Line Array -järjestelmän käyttöohje

Yleiskatsaus

Pakkauksen sisältö

Lisävarusteet

• L1 Pro8 -järjestelmälaukku
• L1 Pro16 -järjestelmän rullalaukku
• L1 Pro8/Pro16 -suojus

Lisätietoja L1 Pro -lisävarusteista on osoitteessa PRO.BOSE.COM.

Järjestelmän asennus

Liitännät ja säätimet

1. Channel Parameter Control (Kanavaparametrin säätö): Säädä äänenvoimakkuuden, diskantin, basson tai kaiun tasoa haluamallesi kanavalle. Paina säädintä vaihtaaksesi parametrien välillä; kierrä säädintä säätääksesi valitun parametrin tasoa.
2. Signal/Clip Indicator (Signaali/leikkautumisosoitin): LED palaa vihreänä, kun signaali on läsnä, ja punaisena, kun signaali leikkautuu tai järjestelmä on rajoittamassa. Vähennä kanavan tai signaalin äänenvoimakkuutta estääksesi signaalin leikkautumisen tai rajoittamisen.
3. Channel Mute (Kanavan mykistys): Mykistä yksittäisen kanavan lähtö. Paina painiketta mykistääksesi kanavan. Mykistettynä painike palaa valkoisena.
4. Channel ToneMatch Button (Kanavan ToneMatch-painike): Valitse ToneMatch-esiasetus yksittäiselle kanavalle. Käytä MIC-asetusta mikrofoneille ja INST-asetusta akustiselle kitaralle. Vastaava LED palaa valkoisena, kun se on valittu.
5. Channel Input (Kanavan sisääntulo): Analoginen sisääntulo mikrofonin (XLR), instrumentin (TS balansoimaton) tai linjatason (TRS balansoitu) kaapeleiden liittämistä varten.
6. Phantom Power (Phantom-virta): Paina painiketta syöttääksesi 48 voltin virran kanaville 1 ja 2. LED palaa valkoisena, kun phantom-virta on käytössä.
7. USB Port (USB-portti): USB-C-liitin Bose-huoltokäyttöön.
   Huom: Tämä portti ei ole yhteensopiva Thunderbolt 3 -kaapeleiden kanssa.
8. XLR Line Output (XLR-linjalähtö): Käytä XLR-kaapelia linjatason lähdön liittämiseen Sub1/Sub2-moduuliin tai toiseen bassomoduuliin.
9. ToneMatch Port (ToneMatch-portti): Liitä L1 Pro T4S- tai T8S ToneMatch -mikseriin ToneMatch-kaapelilla.

   Älä yhdistä tietokoneeseen tai puhelinverkkoon.
10. Power Input (Virtaliitäntä): IEC-virtajohtoliitäntä.
11. Standby Button (Valmiustilapainike): Paina painiketta käynnistääksesi L1 Pron. LED palaa valkoisena, kun järjestelmä on päällä.
12. System EQ (Järjestelmän taajuuskorjain): Paina painiketta selataksesi ja valitaksesi käyttötapaukseen sopivan päätaajuuskorjaimen. Vastaava LED palaa valkoisena, kun se on valittu.
13. TRS Line Input (TRS-linjatulo): Käytä 6,4 millimetrin (1/4 tuuman) TRS-kaapelia linjatason äänilähteiden liittämiseen.
14. Aux Line Input (Aux-linjatulo): Käytä 3,5 millimetrin (1/8 tuuman) TRS-kaapelia linjatason äänilähteiden liittämiseen.
15. Bluetooth® Pair Button (Bluetooth®-pariliitospainike): Määritä pariliitos Bluetooth-yhteensopivien laitteiden kanssa. LED vilkkuu sinisenä, kun L1 Pro on löydettävissä, ja palaa tasaisen valkoisena, kun laite on pariliitetty suoratoistoa varten.

Järjestelmän kokoaminen

Ennen kuin liität järjestelmän virtalähteeseen, kokoa järjestelmä käyttämällä elementtijatketta ja keski-korkea-äänialuetta.

1. Aseta elementtijatke subwooferin virtajalustaan.
2. Aseta keski-korkea-äänialue elementtijatkeeseen.


L1 Pro8/Pro16 voidaan koota ilman elementtijatketta; keski-korkea-äänialue voidaan liittää suoraan subwooferin virtajalustaan. Tämä kokoonpano on hyödyllisin, kun ollaan korotetulla lavalla, jotta keski-korkea-äänialue on korvan korkeudella.

Virran kytkeminen

1. Liitä virtajohto Power Input (Virtaliitäntä) -liitäntään L1 Prossa.
2. Liitä virtajohdon toinen pää toimivaan pistorasiaan.

Huom:
Älä kytke järjestelmään virtaa ennen kuin olet liittänyt lähteet. Katso alla oleva kohta Connecting Sources (Lähteiden liittäminen).

3. Paina Standby Button (Valmiustilapainike) -painiketta. LED palaa valkoisena, kun järjestelmä on päällä.

Huom:
Paina ja pidä Standby Button (Valmiustilapainike) -painiketta painettuna 10 sekunnin ajan palauttaaksesi järjestelmän tehdasasetukset.

AutoOff/Virransäästötila

Neljän tunnin käyttämättömyyden jälkeen L1 Pro siirtyy
AutoOff/Virransäästötilaan virran säästämiseksi. Herättääksesi järjestelmän AutoOff/Virransäästötilasta, paina Standby Button (Valmiustilapainike) -painiketta.

Lähteiden liittäminen

Kanavien 1 ja 2 säätimet

Kanavat 1 ja 2 on tarkoitettu käytettäväksi mikrofonien, kitaroiden, koskettimien tai muiden instrumenttien kanssa. Kanavat 1 ja 2 havaitsevat automaattisesti lähteen tulotason säätääkseen äänenvoimakkuuden ja vahvistustason.

1. Liitä äänilähde Channel Input (Kanavan sisääntulo) -liitäntään sopivalla kaapelilla.

2. Ota käyttöön ToneMatch-esiasetus – optimoidaksesi mikrofonin tai instrumentin äänen – painamalla Channel ToneMatch Button (Kanavan ToneMatch-painike) -painiketta, kunnes valitsemasi esiasetuksen LED palaa.
   Käytä MIC-asetusta mikrofoneille ja INST-asetusta akustisille kitaroille ja muille instrumenteille. Käytä OFF-asetusta, jos et halua käyttää esiasetusta.
   Huom:
   Käytä L1 Mix -sovellusta valitaksesi mukautettuja esiasetuksia ToneMatch-kirjastosta. Vastaava LED palaa vihreänä, kun mukautettu esiasetus on valittu.

3. Paina Channel Parameter Control (Kanavaparametrin säätö) -säädintä valitaksesi muokattavan parametrin. Parametrin nimi palaa valkoisena, kun se on valittu.

4. Kierrä Channel Parameter Control (Kanavaparametrin säätö) -säädintä säätääksesi valitun parametrin tasoa. Parametrin LED osoittaa valitun parametrin tason.
   Huom:
   Kun Reverb (Kaiku) on valittu, paina ja pidä säädintä painettuna kaksi sekuntia mykistääksesi kaiun. Kun kaiku on mykistetty, Reverb (Kaiku) vilkkuu valkoisena. Poistaaksesi kaiun mykistyksen, paina ja pidä painettuna kaksi sekuntia, kun Reverb (Kaiku) on valittu. Kaiun mykistys nollautuu, kun järjestelmä sammutetaan.


Kanavan 3 säätimet

Kanava 3 on tarkoitettu käytettäväksi Bluetooth® -yhteensopivien laitteiden ja linjatason äänitulojen kanssa.

Bluetooth Pairing (Bluetooth-pariliitos)
Seuraavat vaiheet kuvaavat, kuinka Bluetooth-yhteensopiva laite liitetään manuaalisesti äänen suoratoistoa varten.
Voit käyttää L1 Mix -sovellusta päästäksesi laitteen lisäsäätimiin. Lisätietoja L1 Mix -sovelluksesta on alla olevassa kohdassa L1 Mix App Control (L1 Mix -sovelluksen hallinta).

1. Ota Bluetooth-ominaisuus käyttöön mobiililaitteellasi.
2. Paina ja pidä Bluetooth Pair (Bluetooth-pariliitos) Button (Painike) -painiketta painettuna kaksi sekuntia. Kun olet valmis muodostamaan pariliitoksen, LED vilkkuu sinisenä.

3. L1 Pro näkyy laiteluettelossasi mobiililaitteellasi. Valitse L1 Pro laiteluettelosta. Kun laite muodostaa pariliitoksen onnistuneesti, LED palaa tasaisen valkoisena.


Huom:
Jotkin ilmoitukset saattavat kuulua järjestelmän kautta käytön aikana. Voit estää tämän poistamalla ilmoitukset käytöstä yhdistetyssä laitteessa. Ota lentokonetila käyttöön estääksesi puhelu-/viesti-ilmoitusten keskeyttämisen ääntä.

TRS Line Input (TRS-linjatulo)
Mono-tulo. Käytä 6,4 millimetrin (1/4 tuuman) TRS-kaapelia linjatason äänilähteiden, kuten mikserien tai instrumenttiefektien, liittämiseen.

Aux Line Input (Aux-linjatulo)
Stereo-tulo. Käytä 3,5 millimetrin (1/8 tuuman) TRS-kaapelia linjatason äänilähteen, kuten mobiililaitteiden tai kannettavien tietokoneiden, liittämiseen.

L1 Mix -sovelluksen hallinta

Lataa Bose L1 Mix -sovellus laitteen lisäsäätimiä ja äänen suoratoistoa varten. Kun olet ladannut sovelluksen, noudata sovelluksen ohjeita yhdistääksesi L1 Pro. Tarkempia tietoja L1 Mix -sovelluksen käytöstä on sovelluksen sisäisessä ohjeessa.

Ominaisuudet

• Säädä kanavan äänenvoimakkuutta
• Säädä kanavan mikseriparametreja
• Säädä järjestelmän taajuuskorjainta
• Ota kanavan mykistys käyttöön
• Ota kaiun mykistys käyttöön
• Ota phantom-virta käyttöön
• Pääsy ToneMatch-esiasetuskirjastoon
• Tallenna kohtauksia

Lisäsäädöt

Kanavan mykistys

Paina Channel Mute (Kanavan mykistys) -painiketta mykistääksesi yksittäisen kanavan äänen. Kun kanava on mykistetty, painike palaa valkoisena. Paina painiketta uudelleen poistaaksesi kanavan mykistyksen.

Phantom-virta

Paina Phantom Power (Phantom-virta) -painiketta syöttääksesi 48 voltin virran kanaville 1 ja 2. LED palaa valkoisena, kun phantom-virta on käytössä. Käytä phantom-virtaa, kun käytät kondensaattorimikrofonia. Paina painiketta uudelleen sammuttaaksesi phantom-virran.

Huom:
Phantom-virta vaikuttaa vain lähteisiin, jotka on liitetty Channel Input (Kanavan sisääntulo) -liitäntään XLR-kaapelilla.

Järjestelmän taajuuskorjain

Valitse järjestelmän taajuuskorjain painamalla System EQ (Järjestelmän taajuuskorjain) -painiketta, kunnes haluamasi taajuuskorjaimen LED palaa valkoisena. Valitse OFF (Pois), LIVE (Live), MUSIC (Musiikki) ja SPEECH (Puhe) -asetusten välillä. Valitsemasi taajuuskorjain pysyy valittuna, kun sammutat ja käynnistät L1 Pron.

Huom:
Järjestelmän taajuuskorjain vaikuttaa vain subwooferin/keski-korkea-äänialueen ääneen.
System EQ (Järjestelmän taajuuskorjain) ei vaikuta XLR Line Output (XLR-linjalähtö) -ääneen.

Järjestelmän asennusskenaariot

L1 Pro8/Pro16 -järjestelmä voidaan sijoittaa lattialle tai korotetulle lavalle. Kun käytät järjestelmää korotetulla lavalla, kokoa järjestelmä ilman elementtijatketta (katso Assembling the System (Järjestelmän kokoaminen)).

Älä sijoita laitteita epävakaaseen paikkaan. Laitteet voivat muuttua epävakaiksi, mikä voi johtaa vaaralliseen tilanteeseen, joka voi aiheuttaa vammoja.

Soolomuusikko

Musiikko mobiililaitteen kanssa

Yhtye

Musiikko T8S-mikserin kanssa

Huom:
Vain T8S:n vasemman kanavan ääni toistetaan.

Musiikko stereo T4S-mikserin kanssa

DJ Stereo

• Alternate Connection (Vaihtoehtoinen liitäntä)
  Tämä skenaario saattaa vaatia erikoiskaapelin tai -adapterin. Liitä TRS-kaapeli TRS Line Input (TRS-linjatulo) -liitäntään mahdollistaaksesi laajemman äänenvoimakkuuden säätöalueen.


DJ Sub1:n kanssa

• Alternate Connection (Vaihtoehtoinen liitäntä)
  Tämä skenaario saattaa vaatia erikoiskaapelin tai -adapterin. Liitä TRS-kaapeli TRS Line Input (TRS-linjatulo) -liitäntään mahdollistaaksesi laajemman äänenvoimakkuuden säätöalueen.


Huom: Katso Sub1/Sub2:n oikeat asetukset Sub1/Sub2:n käyttöoppaasta osoitteessa PRO.BOSE.COM.

Musiikko kaksoismono

• Alternate Connection (Vaihtoehtoinen liitäntä)
  Tämä skenaario vaatii erikoiskaapelin tai -adapterin. Liitä TRS-kaapeli TRS Line Input (TRS-linjatulo) -liitäntään mahdollistaaksesi laajemman äänenvoimakkuuden säätöalueen.


Musiikko S1 Pro -monitorin kanssa

• Alternate Connection (Vaihtoehtoinen liitäntä)
  Tämä skenaario vaatii erikoiskaapelin tai -adapterin. Liitä TRS-kaapeli mahdollistaaksesi laajemman äänenvoimakkuuden säätöalueen.


Hoito ja ylläpito

L1 Pron puhdistaminen
Puhdista tuotteen kotelo vain pehmeällä, kuivalla liinalla. Tarvittaessa imuroi L1 Pron säleikkö varovasti.

Älä käytä liuottimia, kemikaaleja tai puhdistusaineita, jotka sisältävät alkoholia, ammoniakkia tai hioma-aineita.

Älä käytä suihkeita tuotteen lähellä äläkä päästä nesteitä valumaan aukkoihin.

Vianmääritys
