Hioki 3126-01 - Εγχειρίδιο Ανιχνευτή Φάσης

Επιθεώρηση και Συντήρηση

Αρχική Επιθεώρηση

Όταν παραλάβετε το προϊόν, επιθεωρήστε το προσεκτικά για να βεβαιωθείτε ότι δεν προκλήθηκε καμία ζημιά κατά τη μεταφορά. Εάν είναι εμφανής η ζημιά ή εάν δεν λειτουργεί σύμφωνα με τις προδιαγραφές, επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της Hioki.

Προκαταρκτικοί Έλεγχοι

• Πριν χρησιμοποιήσετε το προϊόν για πρώτη φορά, βεβαιωθείτε ότι λειτουργεί κανονικά για να διασφαλίσετε ότι δεν προκλήθηκε καμία ζημιά κατά την αποθήκευση ή τη μεταφορά. Εάν βρείτε οποιαδήποτε ζημιά, επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της Hioki.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι η μόνωση στα καλώδια και ο προστατευτικός σωλήνας της ασφαλειοθήκης είναι άθικτα και ότι δεν υπάρχουν γυμνοί αγωγοί που να είναι ακατάλληλα εκτεθειμένοι. Η χρήση του προϊόντος σε τέτοιες συνθήκες μπορεί να προκαλέσει ηλεκτροπληξία, επομένως επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της Hioki για επισκευή.

Συντήρηση και Επισκευή

• Για να καθαρίσετε το προϊόν, σκουπίστε το απαλά με ένα μαλακό πανί βρεγμένο με νερό ή ήπιο απορρυπαντικό. Μην χρησιμοποιείτε ποτέ διαλύτες όπως βενζίνη, αλκοόλ, ακετόνη, αιθέρα, κετόνες, διαλυτικά ή βενζίνη, καθώς μπορεί να παραμορφώσουν και να αποχρωματίσουν τη θήκη.
• Για να βεβαιωθείτε ότι το προϊόν λειτουργεί κανονικά, συνδέστε τον ελεγκτή σε ένα τριφασικό τροφοδοτικό που έχει μια συλλεκτική σειρά φάσεων και βεβαιωθείτε ότι ο δείκτης περιστρέφεται προς την κατεύθυνση του βέλους.
• Εάν το προϊόν φαίνεται να δυσλειτουργεί, επικοινωνήστε με τον αντιπρόσωπό σας ή τον αντιπρόσωπο της Hioki. Συσκευάστε το προϊόν προσεκτικά ώστε να μην υποστεί ζημιά κατά τη μεταφορά και συμπεριλάβετε μια λεπτομερή γραπτή περιγραφή του προβλήματος. Η Hioki δεν φέρει ευθύνη για ζημιές που προκύπτουν κατά τη μεταφορά.

Προδιαγραφές

Εύρος τάσης	110 έως 480 V
Επιτρεπόμενα χρονικά όρια	110 V: συνεχής 220 V: 30 λεπτά 480 V: 4 λεπτά
Εύρος συχνοτήτων	40 έως 70 Hz
Θέση χρήσης	Οριζόντια θέση ±15 °
Θερμοκρασία λειτουργίας &υγρασία	0 έως 40°C (32 έως 104°F), 70%RH ή λιγότερο (χωρίς συμπύκνωση)
Θερμοκρασία αποθήκευσης &υγρασία	-10 έως 50°C (14 έως 122°F), 70%RH ή λιγότερο (χωρίς συμπύκνωση)
Διηλεκτρική αντοχή	2000 VAC για 1 λεπτό (μεταξύ κυκλώματος και προϊόντος, στα 50/60 Hz)
Αντίσταση μόνωσης	100 M ή περισσότερο/500 VDC (μεταξύ κυκλώματος και προϊόντος)
Μήκος καλωδίου σύνδεσης	1.2 m (472.44")
Αξεσουάρ	Θήκη μεταφοράς, Εγχειρίδιο οδηγιών, Προστατευτική ασφάλεια (7012540 (κατασκευασμένο από την SIBA Inc.), Ονομαστική τιμή FF0.5 A/700 V μη δημιουργίας τόξου (6.35 διαμ. x 32 mm))
Διαστάσεις και μάζα	70W x 95H x 55D mm (2.76"W x 3.74"H x 2.17"D) 280 g (9.9 oz.)

Ασφάλεια

Ακολουθήστε αυτές τις προφυλάξεις για να διασφαλίσετε την ασφαλή λειτουργία και να αποκομίσετε τα πλήρη οφέλη των διαφόρων λειτουργιών.

Σύμβολο Ασφαλείας

Στο εγχειρίδιο, το σύμβολο υποδεικνύει ιδιαίτερα σημαντικές πληροφορίες που πρέπει να διαβάσει ο χρήστης πριν χρησιμοποιήσει το προϊόν.

Τα ακόλουθα σύμβολα σε αυτό το εγχειρίδιο υποδεικνύουν τη σχετική σημασία των προφυλάξεων και των προειδοποιήσεων.

	Υποδεικνύει ότι η εσφαλμένη λειτουργία παρουσιάζει έναν ακραίο κίνδυνο που θα μπορούσε να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο του χρήστη.
	Υποδεικνύει ότι η εσφαλμένη λειτουργία παρουσιάζει έναν σημαντικό κίνδυνο που θα μπορούσε να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο του χρήστη.
	Υποδεικνύει ότι η εσφαλμένη λειτουργία παρουσιάζει πιθανότητα τραυματισμού του χρήστη ή ζημιάς στο προϊόν
ΣΗΜΕΙΩΣΗ	Συμβουλευτικά στοιχεία σχετικά με την απόδοση ή τη σωστή λειτουργία του προϊόντος.

Σημειώσεις Χρήσης

Αυτό το εγχειρίδιο περιέχει πληροφορίες και προειδοποιήσεις απαραίτητες για την ασφαλή λειτουργία του προϊόντος και για τη διατήρησή του σε ασφαλή κατάσταση λειτουργίας. Πριν χρησιμοποιήσετε το προϊόν, φροντίστε να διαβάσετε προσεκτικά τις ακόλουθες σημειώσεις ασφαλείας.

Η μέγιστη ονομαστική τάση λειτουργίας είναι 480 VrmsAC. Η προσπάθεια μέτρησης τάσης που υπερβαίνει τη μέγιστη ονομαστική τιμή μπορεί να καταστρέψει το προϊόν και να οδηγήσει σε προσωπικό τραυματισμό ή θάνατο.

• Για να αποφύγετε ηλεκτροπληξία, μην αφήνετε το προϊόν να βραχεί και μην το χρησιμοποιείτε όταν τα χέρια σας είναι βρεγμένα.
• Για να αποφύγετε ηλεκτροπληξία κατά τη μέτρηση ενεργών γραμμών, φοράτε κατάλληλο προστατευτικό εξοπλισμό, όπως μονωμένα γάντια από καουτσούκ, μπότες και κράνος ασφαλείας.
• Μην χρησιμοποιείτε το προϊόν όπου μπορεί να εκτεθεί σε διαβρωτικά ή εύφλεκτα αέρια. Το προϊόν μπορεί να υποστεί ζημιά ή να προκαλέσει έκρηξη.
• Για να αποφύγετε ηλεκτροπληξία, απενεργοποιήστε την τροφοδοσία πριν συνδέσετε ένα κλιπ και, στη συνέχεια, ενεργοποιήστε την τροφοδοσία για να μετρήσετε.

• Μην αποθηκεύετε ή χρησιμοποιείτε το προϊόν όπου μπορεί να εκτεθεί σε άμεσο ηλιακό φως, υψηλή θερμοκρασία ή υγρασία ή συμπύκνωση. Υπό αυτές τις συνθήκες, το προϊόν μπορεί να υποστεί ζημιά και η μόνωση μπορεί να επιδεινωθεί έτσι ώστε να μην πληροί πλέον τις προδιαγραφές.
• Για να αποφύγετε ζημιά στο προϊόν, προστατέψτε το από κραδασμούς ή χτυπήματα κατά τη μεταφορά και το χειρισμό και να είστε ιδιαίτερα προσεκτικοί για να αποφύγετε την πτώση.

ΣΗΜΕΙΩΣΗ

• Η συνεχής χρήση για μεγάλες χρονικές περιόδους μπορεί να είναι επικίνδυνη. Φροντίστε να χρησιμοποιείτε τον ελεγκτή εντός των μέγιστων επιτρεπόμενων χρόνων χρήσης που αναφέρονται παραπάνω.
• Εάν η τάση τροφοδοσίας είναι άγνωστη, φροντίστε να την ελέγξετε πρώτα με ένα βολτόμετρο πριν συνδέσετε τον ελεγκτή.
• Αυτός ο ελεγκτής έχει σχεδιαστεί για να χρησιμοποιείται σε οριζόντια θέση (±15°). Η χρήση του σε άλλες στάσεις μπορεί να εμποδίσει την περιστροφή του καντράν και να προκαλέσει εσφαλμένες ενδείξεις.

Χαρακτηριστικά

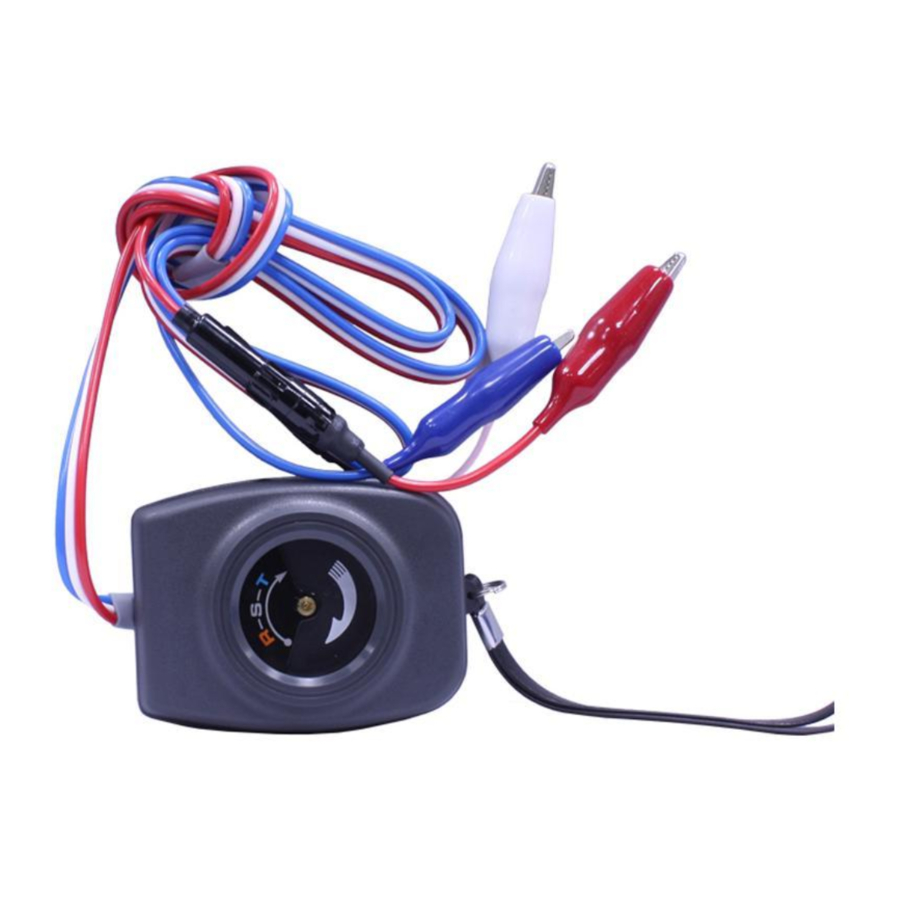

Η θήκη ABS και όλα τα κινητά εξαρτήματα είναι ανθεκτικά στους κραδασμούς και τις κρούσεις, παρέχοντας την αντοχή που απαιτείται για εφαρμογή στο πεδίο. Και το μικρό του μέγεθος και το μικρό βάρος παρέχουν εξαιρετική φορητότητα. Επιπλέον, τα καλώδια έχουν χρωματική κωδικοποίηση ώστε να ταιριάζουν με το καντράν, καθιστώντας εύκολο να διακρίνετε τα καλώδια R, S και T μεταξύ τους.

Διαδικασία Μέτρησης

Συνδέστε τον ελεγκτή σε ένα τριφασικό κύκλωμα. Εάν το κυκλικό καντράν περιστρέφεται προς την κατεύθυνση του βέλους, η σειρά σύνδεσης φάσης είναι RST.

Οι ασφάλειες περιέχονται στις ασφαλειοθήκες.

Αντικατάσταση Ασφάλειας

• Για να αποφύγετε ηλεκτροπληξία κατά την αντικατάσταση της ασφάλειας, αποσυνδέστε πρώτα το κλιπ από το αντικείμενο που πρόκειται να μετρηθεί.
• Αντικαταστήστε την ασφάλεια μόνο με μία από τις καθορισμένες ιδιότητες και ονομαστικές τιμές τάσης και ρεύματος. Η χρήση μιας μη καθορισμένης ασφάλειας ή η βραχυκύκλωση της ασφαλειοθήκης μπορεί να προκαλέσει κίνδυνο για τη ζωή. Τύπος ασφάλειας: 7012540 (κατασκευασμένο από την SIBA Inc.), Ονομαστική τιμή FF0.5 A/700 V (μη δημιουργίας τόξου) 6.35 X 32 mm διαμ.

Τα καλώδια στην πλευρά του κλιπ των ασφαλειοθηκών δεν περιστρέφονται ανεξάρτητα από τις ασφαλειοθήκες. Για να αποφύγετε την καταστροφή των καλωδίων, μην περιστρέφετε τις ασφαλειοθήκες εκτός εάν τα καλώδια μπορούν να περιστραφούν ελεύθερα μαζί τους.

1. Ανοίξτε την ασφαλειοθήκη περιστρέφοντας το ένα άκρο αριστερόστροφα.
2. Αντικαταστήστε την ασφάλεια μέσα στην ασφαλειοθήκη.
3. Κλείστε την ασφαλειοθήκη σπρώχνοντας τα άκρα ξανά μαζί και, στη συνέχεια, περιστρέφοντας το ένα άκρο δεξιόστροφα.


Εγγύηση

Οι δυσλειτουργίες εγγύησης που προκύπτουν υπό συνθήκες κανονικής χρήσης σύμφωνα με το Εγχειρίδιο Οδηγιών και τις Προειδοποιητικές Σημάνσεις Προϊόντος θα επισκευαστούν δωρεάν. Αυτή η εγγύηση ισχύει για περίοδο ενός (1) έτους από την ημερομηνία αγοράς. Επικοινωνήστε με τον διανομέα από τον οποίο αγοράσατε το προϊόν για περισσότερες πληροφορίες σχετικά με τις διατάξεις της εγγύησης.

Κεντρικά Γραφεία
81 Koizumi, Ueda, Nagano 386-1192, Ιαπωνία
ΤΗΛ +81-268-28-0562
ΦΑΞ +81-268-28-0568
Ηλεκτρονικό ταχυδρομείο: os-com@hioki.co.jp
URL http://www.hioki.com/
(Διεθνές Τμήμα Πωλήσεων και Μάρκετινγκ)

Για περιφερειακές πληροφορίες επικοινωνίας, μεταβείτε στον ιστότοπό μας στη διεύθυνση http://www.hioki.com.

Η Δήλωση Συμμόρφωσης για όργανα που συμμορφώνονται με τις απαιτήσεις σήμανσης CE μπορεί να ληφθεί από τον ιστότοπο της HIOKI.
