Hioki 3126-01 - Fazani aniqlash qo'llanmasi

Tekshirish va texnik xizmat ko'rsatish

Dastlabki tekshirish

Mahsulotni olganingizda, yetkazib berish vaqtida hech qanday shikast yetmaganligiga ishonch hosil qilish uchun uni diqqat bilan tekshiring. Agar shikastlanish aniq bo'lsa yoki u texnik xususiyatlarga muvofiq ishlamasa, dileringizga yoki Hioki vakiliga murojaat qiling.

Dastlabki tekshiruvlar

• Mahsulotni birinchi marta ishlatishdan oldin, saqlash yoki tashish vaqtida shikastlanmaganligiga ishonch hosil qilish uchun uning normal ishlashini tekshiring. Agar biron bir shikastlanish aniqlansa, dileringizga yoki Hioki vakiliga murojaat qiling.
• Mahsulotni ishlatishdan oldin, kabellarning izolyatsiyasi va sug'urta ushlagichining himoya trubkasi shikastlanmaganligiga va hech qanday ochiq o'tkazgichlar noto'g'ri ochilmaganligiga ishonch hosil qiling. Bunday sharoitlarda mahsulotni ishlatish elektr toki urishiga olib kelishi mumkin, shuning uchun ta'mirlash uchun dileringizga yoki Hioki vakiliga murojaat qiling.

Texnik xizmat ko'rsatish va xizmat

• Mahsulotni tozalash uchun uni suv yoki yumshoq detarjen bilan namlangan yumshoq mato bilan ehtiyotkorlik bilan artib oling. Hech qachon benzol, spirt, aseton, efir, ketonlar, suyultirgichlar yoki benzin kabi erituvchilarni ishlatmang, chunki ular korpusni deformatsiya qilishi va rangini o'zgartirishi mumkin.
• Mahsulotning normal ishlashini tekshirish uchun, sinov qurilmasini to'g'ri faza tartibiga ega bo'lgan uch fazali elektr ta'minotiga ulang va indikator terish strelka yo'nalishi bo'yicha aylanishiga ishonch hosil qiling.
• Agar mahsulot noto'g'ri ishlayotganga o'xshasa, dileringizga yoki Hioki vakilingizga murojaat qiling. Mahsulotni tashish vaqtida shikastlanmasligi uchun ehtiyotkorlik bilan o'rang va muammoning batafsil yozma tavsifini ilova qiling. Hioki tashish vaqtida yuzaga keladigan zarar uchun javobgar bo'lmaydi.

Texnik xususiyatlar

Voltaj diapazoni	110 dan 480 V gacha
Ruxsat etilgan vaqt chegaralari	110 V: uzluksiz 220 V: 30 daqiqa 480 V: 4 daqiqa
Chastota diapazoni	40 dan 70 Hz gacha
Foydalanish pozitsiyasi	Gorizontal pozitsiya ±15 °
Ishlash harorati va namligi	0 dan 40°C gacha (32 dan 104°F gacha), 70% RH yoki undan kam (kondensatsiz)
Saqlash harorati va namligi	-10 dan 50°C gacha (14 dan 122°F gacha), 70% RH yoki undan kam (kondensatsiz)
Dielektrik quvvat	1 daqiqa davomida 2000 VAC (zanjir va mahsulot o'rtasida, 50/60 Hz da)
Izolyatsiya qarshiligi	100 M yoki undan ko'p/500 VDC (zanjir va mahsulot o'rtasida)
Ulanish kabelining uzunligi	1,2 m (472,44")
Aksessuarlar	Olib yurish uchun g'ilof, foydalanish bo'yicha qo'llanma, himoya sug'urtasi (7012540 (SIBA Inc. tomonidan ishlab chiqarilgan), FF0,5 A/700 V yoyilmaydigan (diametri 6,35 x 32 mm))
O'lchamlari va massasi	70W x 95H x 55D mm (2,76"W x 3,74"H x 2,17"D) 280 g (9,9 oz.)

Xavfsizlik

Xavfsiz ishlashni ta'minlash va turli funktsiyalarning to'liq afzalliklaridan foydalanish uchun ushbu ehtiyot choralariga rioya qiling.

Xavfsizlik belgisi

Qo'llanmada belgisi foydalanuvchi mahsulotni ishlatishdan oldin o'qib chiqishi kerak bo'lgan ayniqsa muhim ma'lumotlarni ko'rsatadi.

Ushbu qo'llanmadagi quyidagi belgilar ogohlantirishlar va ogohlantirishlarning nisbiy ahamiyatini ko'rsatadi.

	Noto'g'ri ishlash foydalanuvchi uchun jiddiy jarohat yoki o'limga olib kelishi mumkin bo'lgan o'ta xavfni keltirib chiqarishini ko'rsatadi.
	Noto'g'ri ishlash foydalanuvchi uchun jiddiy jarohat yoki o'limga olib kelishi mumkin bo'lgan muhim xavfni keltirib chiqarishini ko'rsatadi.
	Noto'g'ri ishlash foydalanuvchining jarohatlanishi yoki mahsulotning shikastlanishi ehtimolini ko'rsatadi
ESLATMA	Mahsulotning ishlashi yoki to'g'ri ishlashi bilan bog'liq maslahat elementlari.

Foydalanish bo'yicha eslatmalar

Ushbu qo'llanmada mahsulotning xavfsiz ishlashi va uni xavfsiz ish holatida saqlash uchun zarur bo'lgan ma'lumotlar va ogohlantirishlar mavjud. Mahsulotni ishlatishdan oldin quyidagi xavfsizlik qoidalarini diqqat bilan o'qib chiqing.

Maksimal nominal ish kuchlanishi 480 VrmsAC. Maksimal nominaldan yuqori kuchlanishni o'lchashga urinish mahsulotni yo'q qilishi va shaxsiy jarohat yoki o'limga olib kelishi mumkin.

• Elektr toki urishining oldini olish uchun mahsulotning ho'l bo'lishiga yo'l qo'ymang va qo'llaringiz ho'l bo'lganda uni ishlatmang.
• Jonli liniyalarni o'lchashda elektr toki urishining oldini olish uchun izolyatsiyalangan rezina qo'lqoplar, etiklar va xavfsizlik dubulg'asi kabi tegishli himoya vositalarini kiying.
• Mahsulotni korroziv yoki yonuvchi gazlar ta'sirida bo'lishi mumkin bo'lgan joyda ishlatmang. Mahsulot shikastlanishi yoki portlashga olib kelishi mumkin.
• Elektr toki urishining oldini olish uchun qisqichni biriktirishdan oldin quvvatni o'chiring, so'ngra o'lchash uchun quvvatni yoqing.

• Mahsulotni to'g'ridan-to'g'ri quyosh nuri, yuqori harorat yoki namlik yoki kondensatsiya ta'sirida bo'lishi mumkin bo'lgan joyda saqlamang yoki ishlatmang. Bunday sharoitlarda mahsulot shikastlanishi mumkin va izolyatsiya yomonlashishi mumkin, shunda u endi texnik xususiyatlarga javob bermaydi.
• Mahsulotning shikastlanishiga yo'l qo'ymaslik uchun uni tashish va ishlatish vaqtida tebranish yoki zarbadan himoya qiling va tushib ketmaslik uchun ayniqsa ehtiyot bo'ling.

ESLATMA

• Uzoq vaqt davomida doimiy foydalanish xavfli bo'lishi mumkin. Sinov qurilmasini yuqorida ko'rsatilgan maksimal ruxsat etilgan foydalanish vaqtlari ichida ishlatishga ishonch hosil qiling.
• Agar quvvat kuchlanishi noma'lum bo'lsa, sinov qurilmasini ulashdan oldin uni voltmetr bilan tekshirishga ishonch hosil qiling.
• Ushbu sinov qurilmasi gorizontal holatda (±15°) ishlatish uchun mo'ljallangan. Uni boshqa holatlarda ishlatish terishning aylanishiga to'sqinlik qilishi va noto'g'ri ko'rsatkichlarga olib kelishi mumkin.

Xususiyatlari

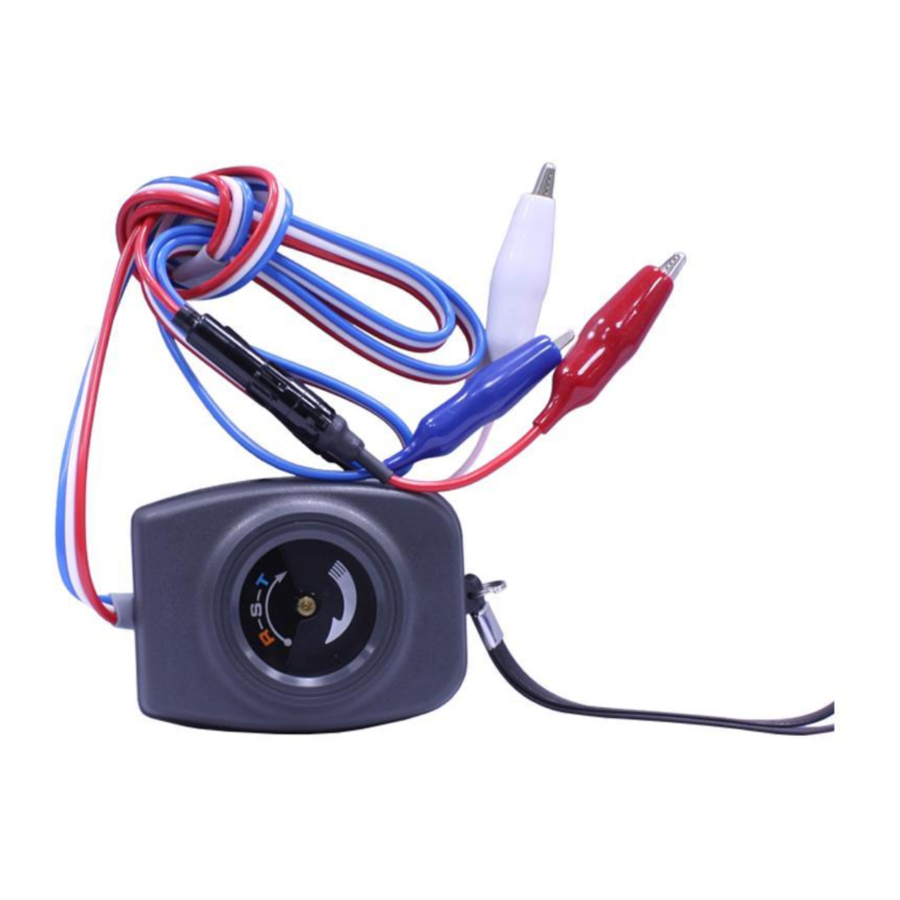

ABS korpusi va barcha harakatlanuvchi qismlar tebranish va zarbaga chidamli bo'lib, dala sharoitida qo'llash uchun zarur bo'lgan mustahkamlikni ta'minlaydi. Va uning ixcham o'lchami va engil vazni yuqori portativlikni ta'minlaydi. Bundan tashqari, simlar terishga mos ravishda rang kodlangan bo'lib, R, S va T simlarini bir-biridan ajratishni osonlashtiradi.

O'lchash tartibi

Sinov qurilmasini uch fazali zanjirga ulang. Agar dumaloq terish strelka yo'nalishi bo'yicha aylansa, faza ulanish tartibi RST bo'ladi.

Sug'urtalar sug'urta ushlagichlarida joylashgan.

Sug'urtani almashtirish

• Sug'urtani almashtirishda elektr toki urishining oldini olish uchun avval qisqichni o'lchanadigan ob'ektdan uzing.
• Sug'urtani faqat belgilangan xususiyatlar va kuchlanish va tok ko'rsatkichlariga ega bo'lgan sug'urta bilan almashtiring. Belgilanmagan sug'urtadan foydalanish yoki sug'urta ushlagichini qisqa tutashuvga olib kelish hayot uchun xavfli bo'lishi mumkin. Sug'urta turi: 7012540 (SIBA Inc. tomonidan ishlab chiqarilgan), FF0,5 A/700 V (yoyilmaydigan) 6,35 X 32 mm diametrli.

Sug'urta ushlagichlarining qisqich tomonidagi simlar sug'urta ushlagichlaridan mustaqil ravishda aylanmaydi. Simlarga zarar yetkazmaslik uchun, agar simlar ular bilan birga aylanishi mumkin bo'lmasa, sug'urta ushlagichlarini buramang.

1. Sug'urta ushlagichining bir uchini soat miliga teskari yo'nalishda burab oching.
2. Sug'urta ushlagichining ichidagi sug'urtani almashtiring.
3. Uchlarini birga itarib, so'ngra bir uchini soat mili yo'nalishi bo'yicha burab sug'urta ushlagichini yoping.


Kafolat

Foydalanish bo'yicha qo'llanma va mahsulotning ogohlantiruvchi belgilari bilan mos keladigan normal foydalanish sharoitida yuzaga keladigan kafolat nosozliklari bepul ta'mirlanadi. Ushbu kafolat sotib olingan kundan boshlab bir (1) yil davomida amal qiladi. Kafolat qoidalari haqida qo'shimcha ma'lumot olish uchun mahsulotni sotib olgan distribyutorga murojaat qiling.

Bosh qarorgoh
81 Koizumi, Ueda, Nagano 386-1192, Yaponiya
TEL +81-268-28-0562
FAX +81-268-28-0568
E-mail: os-com@hioki.co.jp
URL http://www.hioki.com/
(Xalqaro savdo va marketing bo'limi)

Mintaqaviy aloqa ma'lumotlari uchun http://www.hioki.com saytimizga tashrif buyuring.

CE belgisiga javob beradigan asboblar uchun muvofiqlik deklaratsiyasini HIOKI veb-saytidan yuklab olish mumkin.
